Sf6 Load Breaker -kytkin

Ammattimaisena suurjännitesähkölaitteiden valmistajana Kiinassa Usune keskittyy t&k-toimintaan ja tuotantoon. Keski- ja korkeajännitteiset sähkönjakelulaitteet, joilla on standardoitu tehdas, joka on varustettu edistyneillä tuotantolinjat ja tiukat laaduntarkastusprosessit. FLN36-12D ja FLRN36-12D sisätilojen AC korkeajännite Sf6 Load Yrityksen markkinoille tuomat Breaker Switches ovat ydintuotteita, jotka on kehitetty itsenäisesti absorboimalla edistyneitä ulkomaisia teknologiaa ja sen yhdistämistä Kiinan sähköjärjestelmän todellisiin käyttötarpeisiin.

Kaikki Usune Sf6 Load Breaker -kytkimet ovat läpäisseet kattavan tyyppitestauksen, ja niiden suorituskyky vastaa täysin GB3804 "3~63kV AC High Voltage Load Switches", GB16926 "High Voltage Load Kytkimet-sulake yhdistelmät" ja IEC60265 ja IEC60420 kansainväliset standardit. Noudattamalla ydinkäsitettä "kaikki turvalliseen virrankäyttöön" tuotteet ovat varustettu kolmiasentoisella valokaarisammutuskammiolla ("sulkeva-auki-maadoitus"), joka varmistaa tehokkaasti turvallisen ja vakaa tehotoiminta. Luotettavana suurjännitekojeiston toimittajana Usune tarjoaa kattavan ennakkomyynnistä konsultointi ja huoltopalvelu laitteiden moitteettoman toiminnan varmistamiseksi erilaisissa sovellusskenaarioissa.

Sovellusalue

Sf6 Load Breaker Switch soveltuu kolmivaiheisiin AC 10kV, 24kV, 36kV, 50/60Hz tehojärjestelmiin. Se on laajalti käytetään teollisuus- ja kaivosyrityksissä, kerrostaloissa, kaupunkien asuinalueilla, sähköasemissa, suurissa ostoskeskuksissa ostoskeskuksissa, lentokentillä, metroissa, sairaaloissa ja muissa sähkönjakeluskenaarioissa. Sen ydintoimintoja ovat kuorman vaihtaminen virta- ja vikavirta, ohjaa ja suojaa linjoja ja jakelumuuntajia, mikä tarjoaa turvallisen ja vakaan tehon sosiaalisen tuotannon ja elämän kaikkien alojen suojelu.

Käyttöehdot

1. Normaalit käyttöolosuhteet

- Ympäristön lämpötila: -25 ℃ - +40 ℃, sopii useimpiin ilmasto-olosuhteisiin Kiinassa ja muilla alueilla.
- Korkeus: Enintään 2000 m, sopii useimmille kaupungeille ja teollisuusalueille.
- Kosteus: Päivittäinen keskimääräinen suhteellinen kosteus <95%, kuukausittainen keskimääräinen suhteellinen kosteus <90%; päivittäinen keskimääräinen höyry paine ≤2,2kPa, kuukausittainen keskimääräinen höyrynpaine ≤1,8kPa, mikä varmistaa vakaan toiminnan kosteissa ympäristöissä.

2. Erityiset käyttöehdot

Kansallisen standardin GB/T11022-1999 "Yleiset tekniset vaatimukset suurjännitekojeistoille ja Ohjauslaitteiden standardit", kojeiston tulee toimia normaaleissa käyttöolosuhteissa. Jos käyttäjä toimii olosuhteet eivät vastaa normaaleja olosuhteita (kuten asennuskorkeus yli 2000m, ympäristön lämpötila ylittää normaalit rajat, korkea kosteus, joka aiheuttaa kondensaatiota jne.), on neuvoteltava ammattilaisen kanssa Valmistaja Usune etukäteen päästäkseen yhteisymmärrykseen ja varmistaakseen laitteen turvallisen ja vakaan toiminnan.

Rakenteelliset ominaisuudet

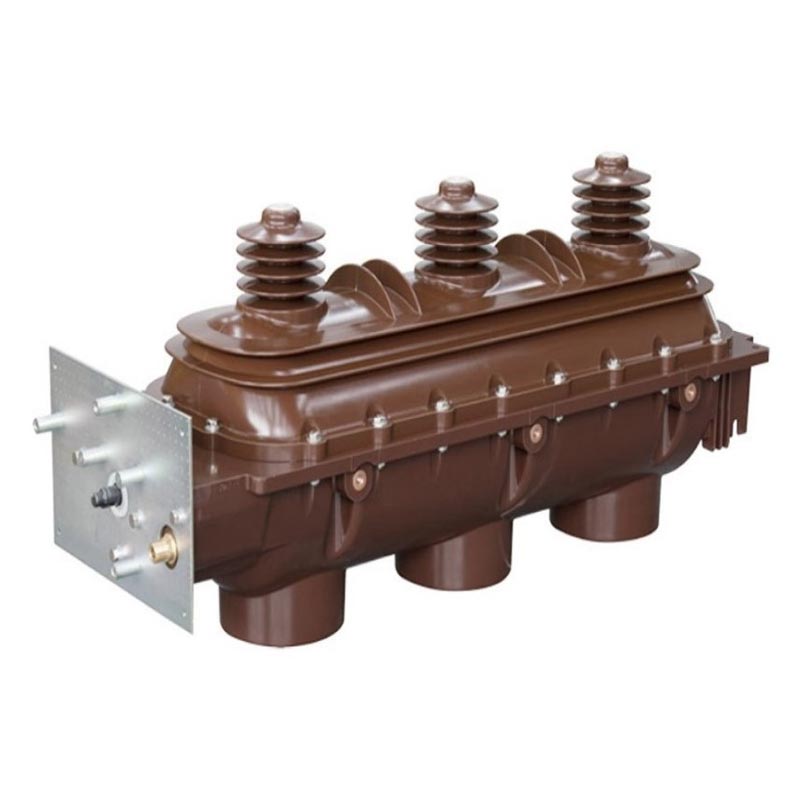

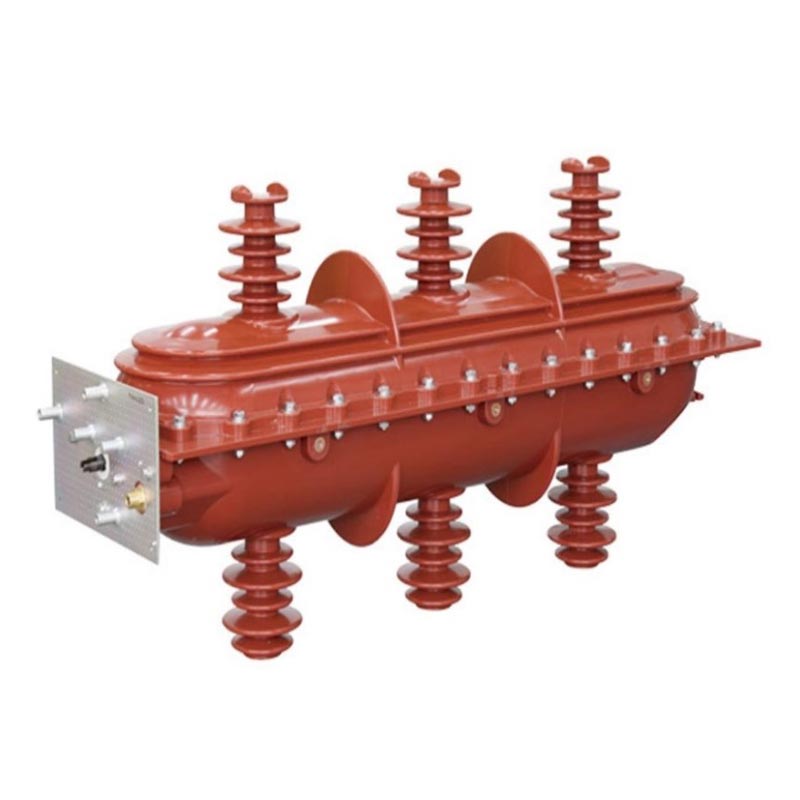

1. Integroitu eristysrakenne: Ylempi ja alempi kuori on ruiskuvalettu epoksihartsilla, jolloin muodostuu suljettu, kaasulla täytetty sisäontelo. Tämä tarjoaa erinomaisen eristyksen ja korroosionkestävyyden tehokkaasti eristää sisäiset komponentit ulkoisesta ympäristöstä ja varmistaa vakaan toiminnan.

2. Kolmiasentoinen toimintatila: Yhteinen liikkuva kosketin pyörii ja suorittaa vähitellen kolme toimintatilaa: "sulkeminen", "avautuminen" ja "maadoitus". Asennot ovat selkeästi määriteltyjä, kytkentä on luotettavaa ja väärinkäyttö on tehokkaasti estetty.

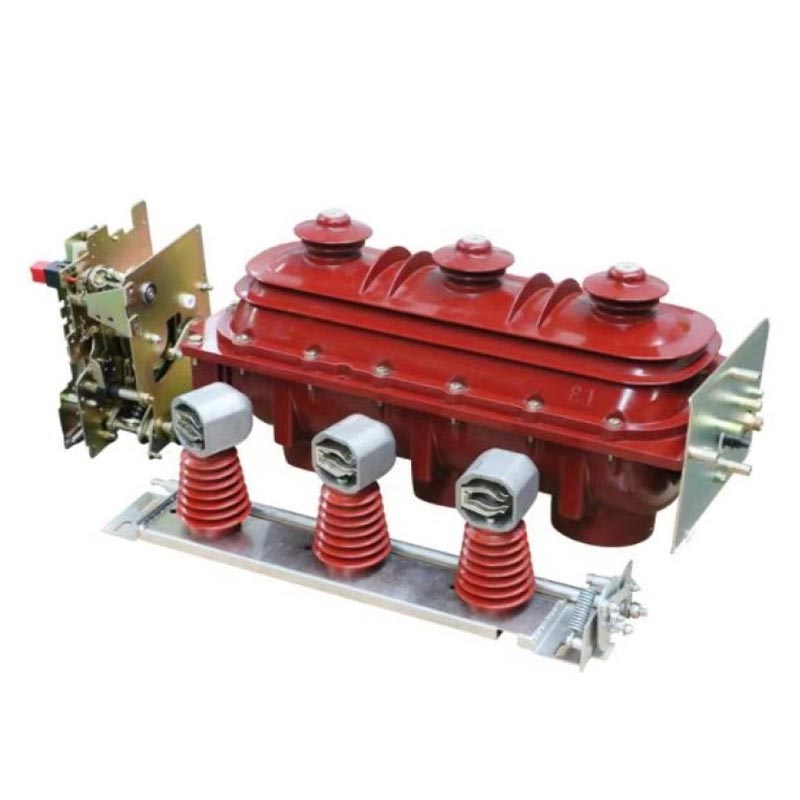

3. Kaksoiskäyttömekanismit: Mukana on manuaalinen jousikuormitettu peruskäyttömekanismi ja valinnainen kauko-ohjaimen sähköinen sulkemis/avaustoiminto. Näin käyttäjät voivat valita tarpeidensa mukaan, toiminnan tehokkuuden parantaminen.

4. Älykäs valvonta: Mekanismilaatikon etuosa on varustettu SF6-painemittarilla ja asento ilmaisin. Painemittari tarkkailee SF6-paineen muutoksia reaaliajassa ja asennonosoitin on suoraan kytketty liikkuvan koskettimen käyttöakseliin varmistaen ehdottoman luotettavan näytön liikkuvan koskettimen toiminnasta asema.

5. Turvallisuussuojaus: Paineenpoistolaite sijaitsee kuoren takaosassa. Kun onnettomuus tapahtuu valokaaren sammutuskammiossa ja korkea paine syntyy, ylipainekaasu voi murtautua vapautuksen läpi laitetta ja purkaa taaksepäin, mikä estää eteenpäin työntämisen ja varmistaa käyttäjien turvallisuuden.

6. Reliable Interlocking: Reliable mechanical interlocks are provided between the load switch and the grounding kytkin ja maadoituskytkimen ja etuoven välillä (kaapin virranjakelua varten), tiukasti estämällä väärinkäytöksiä ja laitteiden käyttöturvallisuuden parantamista entisestään.

7. Tiivistyskyky: Luotettava tiivistys varmistetaan käyttämällä erityistä dynaamista ja staattista tiivistysrakennetta. Usunen tiukka tiivistysprosessi varmistaa vuotuisen vuotonopeuden, joka on huomattavasti alan standardien alapuolella, mikä estää laitteita vika SF6-kaasuvuodosta.

Tärkeimmät tekniset parametrit

Käytännön sovellustapaukset

Tapaus 1: Sähkönjakeluprojekti kiinalaisella kaupunkialueella

Suuri asuinalue Itä-Kiinassa koostuu 30 kerrostalosta, joissa on yli 2000 kotitaloutta ja huippu Tehontarve 800 kW. Aluksi käytettiin tavallisia kuormakytkimiä, joissa esiintyi usein ongelmia, kuten huonoja tiivistyminen, epävakaa toiminta ja laukeaminen, mikä vaikuttaa asukkaiden normaaliin virransyöttöön. Myöhemmin useiden vertaamisen jälkeen toimittajia, isännöintiyhtiö valitsi Usune FLN36-12D Sf6 Load Breaker Switchin ydinvoimaksi jakelun ohjauslaitteet.

Tapaustutkimus 2: Suuri lentokentän virtalähteen suojaprojekti Etelä-Kiinan tärkeä kansainvälinen lentoasema on erittäin korkeat vaatimukset virtalähteen vakaudelle ja varmuudelle. Power outages are not permitted in critical alueilla, kuten terminaalirakennus ja navigointivalvomo. Lentokenttä valitsi Usune FLRN36-12D Sf6 Loadin Katkaisija Sähköasemalle asennettavat kytkimet, jotka vastaavat johtojen ohjauksesta ja suojauksesta kriittisissä olosuhteissa alueilla.

Brandin sitoutuminen

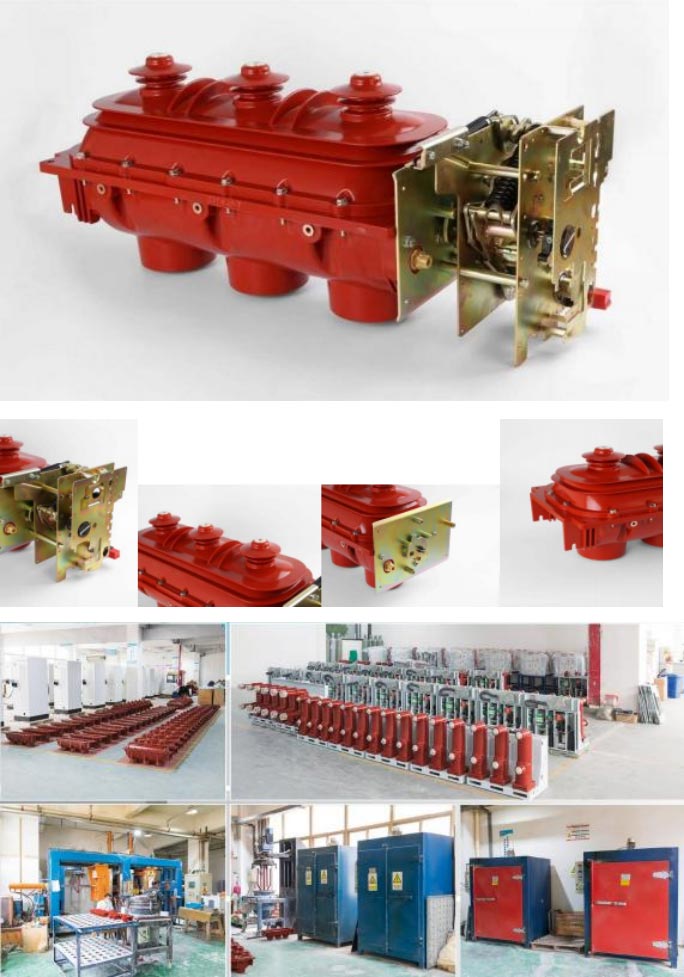

Ammattimaisena korkeajännitesähkölaitteiden valmistajana Kiinassa Usune on sitoutunut toimittamaan maailmanlaajuisesti käyttäjille korkealaatuisten, luotettavien ja turvallisten Sf6 Load Breaker Switch -tuotteiden kanssa. Tehtaallamme on edistynyt tuotanto laitteet ja tiukka laatujärjestelmä. Raaka-ainehankinnasta tuotteen toimitukseen, joka vaiheessa käy läpi tiukat testaukset tuotteiden laadun varmistamiseksi. Luotettavana toimittajana emme tarjoa vain korkeaa suorituskykyä tuotteita, mutta myös kattavaa myyntiä edeltävää konsultointia, asennusta paikan päällä, käyttöönottoa ja jälkimyyntiä huoltopalvelut, mikä eliminoi käyttäjien huolet käytön aikana.
