Sisäilman eristyskytkin

Usune GN -sarjan sisäilman eristyskytkin on korkeajännitteinen ydintuote, jonka on kehittänyt itsenäisesti Zhejiang Usune Electric Co., Ltd., johtava suurjännitesähkölaitteiden toimittaja Kiinassa. Integroimalla uusimmat kotimaiset T&K-teknologiat ja valmistusprosessit, se on suunniteltu erityisesti suurvirtaan toimintaolosuhteet suurten voimalaitosten ja terästehtaiden generaattoripisteissä täyttäen markkinavajeen korkean suorituskyvyn sisätilojen suurvirran katkaisijat.

Tässä kytkimessä on joustava rakenne, jonka ansiosta se voidaan koota kolmeksi itsenäiseksi yksinapaiseksi yksiköitä tai konfiguroitu kolminapaiseksi integroiduksi laitteeksi sopimaan erilaisiin tila-asetelmiin ja käyttövaatimuksiin, riippuen paikan asennustarpeista. Sen ydintehtävä on tarjota luotettava virranerotus käytön aikana sähkölaitteiden ja -järjestelmien huolto. Luomalla selkeä katkos piiriin, se varmistaa turvallisuuden huoltohenkilöstö ja laitteiden eheys, jotka täyttävät korkean jännitteen ydinturvallisuuseristysvaatimukset sähköjärjestelmät.

Tuotesuunnittelu ja mallikuvaus

1. Rakennesuunnittelun edut

Usune GN -sarjassa on tieteellisesti vankka rakenne, jossa yhdistyvät kompakti layout ja kätevä toimintaa. Kolminapainen integroitu kokoonpano säästää tehokkaasti asennustilaa, kun taas riippumaton yksinapainen muotoilu helpottaa yksilöllistä huoltoa ja vaihtoa, mikä lisää tuotteen joustavuutta ja huollettavuus. Kytkimessä on käytetty korkealaatuisia johtavia ja eristäviä materiaaleja, mikä takaa erinomaisen johtavuuden parantaa samalla eristyksen suorituskykyä ja käyttöikää ja täyttää pitkän aikavälin vakaan toiminnan vaatimukset korkeajännite sisätiloissa.

2. Mallikoodin selitys

Usune GN -sarjan sisäilman eristyskytkinten mallinumerot noudattavat standardoituja koodaussääntöjä, mikä tekee niistä selkeitä ja helppo ymmärtää, jolloin asiakkaat voivat valita sopivat tekniset tiedot todellisten tarpeidensa mukaan. Tyypilliset mallit ovat GN□--20DW/8000--80. Kunkin koodin erityiset merkitykset (vasemmalta oikealle) ovat seuraavat:

- G: Irrotuskytkin (ydintuotteen tyyppi, joka ilmaisee tuotteen päätehtävän virraneristyksenä)
- N: Sisätyyppi (osoittaa, että tuote on suunniteltu sisäasennukseen)
- □: Suunnittelun sarjanumero (erottelee saman sarjan eri malliversiot)
- 20: Nimellisjännite (yksikkö: kV, osoittaa korkeimman jännitteen, jonka kytkin kestää vakaasti)
- D: Maadoitettu kytkin (varustettu maadoitustoiminnolla turvallisen purkamisen varmistamiseksi huollon aikana)
- W: Saastumisenestotyyppi (parannettu saastumisenestokyky, sopii ankariin sisäympäristöihin, joissa on korkea saastetasot)
- 8000: Nimellisvirta (yksikkö: A, ilmaisee maksimivirran, jonka kytkin kestää jatkuvasti)
- 80: Nimellinen lyhytkestoinen kestovirta (yksikkö: kA, ilmaisee suurimman oikosulkuvirran, jonka kytkin voi kestää tietyn ajan sisällä)

Tekniset parametrit

Usune noudattaa ammattimaisen tarkkuuden periaatetta; GN-sarjan sisäilman eristys... Kytkimessä on kattavat tekniset parametrit erilaisiin tarpeisiin erilaisissa teollisissa skenaarioissa. Kaikki parametrit käyvät läpi tiukka tehdastestaus ja -tarkastus standardien noudattamisen ja vakaan tuotteen suorituskyvyn varmistamiseksi:

- Jänniteluokitus: 12kV, 20kV, 35kV (kolme eritelmää, jotka sopivat erilaisiin suurjännitejärjestelmän kokoonpanoihin)
- Virran luokitus: 2000A, 3150A, 4000A, 5000A, 6000A, 8000A, 9000A, 10000A (kahdeksan erittelyä, jotka sopivat suurelle virralle olosuhteet generaattorin lähdöissä)
- Tuotetyyppi: maadoittamaton, yksimaadoitettu, läpimenevä seinätyyppi (kolme tyyppiä eri asennukseen ympäristöt ja toiminnalliset vaatimukset)

Käyttöehdot

1. Ympäristön lämpötila: -50℃～+50℃ (Vakaa toiminta äärimmäisissä lämpötiloissa)
2. Korkeus: ≤2000m (Sopeutuvuutta voidaan parantaa pyynnöstä korkeuksissa ≥2500m)
3. Tuulenpaine: ≤700Pa (vastaa tuulen nopeutta ≤34m/s, sopii hyvin ilmastoituihin sisätiloihin)
4. Seisminen intensiteetti: ≤8 (kestää kohtalaisia maanjäristysvaikutuksia, mikä varmistaa vakaan toiminnan maanjäristysalttiissa olosuhteissa alueet)
5. Jään paksuus: ≤20 mm (sopii kylmiin sisätiloihin, joissa jäätyminen on mahdollista)
6. Saastumisaste: Luokka III, IV (saastumisenkestävä rakenne, sopii sisätiloihin, joissa on paljon pölyä tai kemiallinen saastuminen)
7. Asennuspaikka: vapaa syttyvistä ja räjähdysvaaroista, kemiallisesta korroosiosta ja voimakkaasta tärinästä (erityiset käyttöehdot voidaan määrittää neuvottelemalla käyttäjän ja valmistajan välillä)

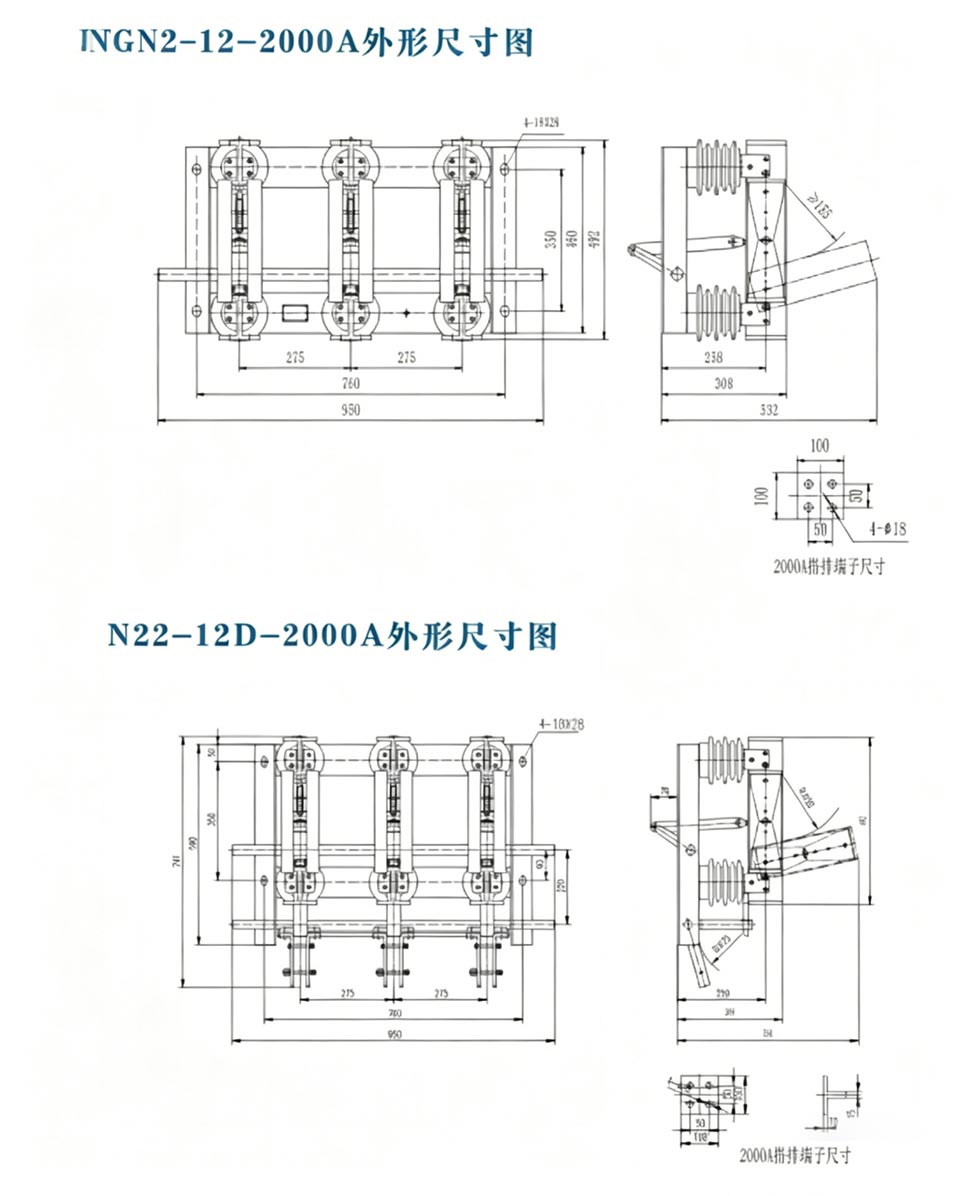

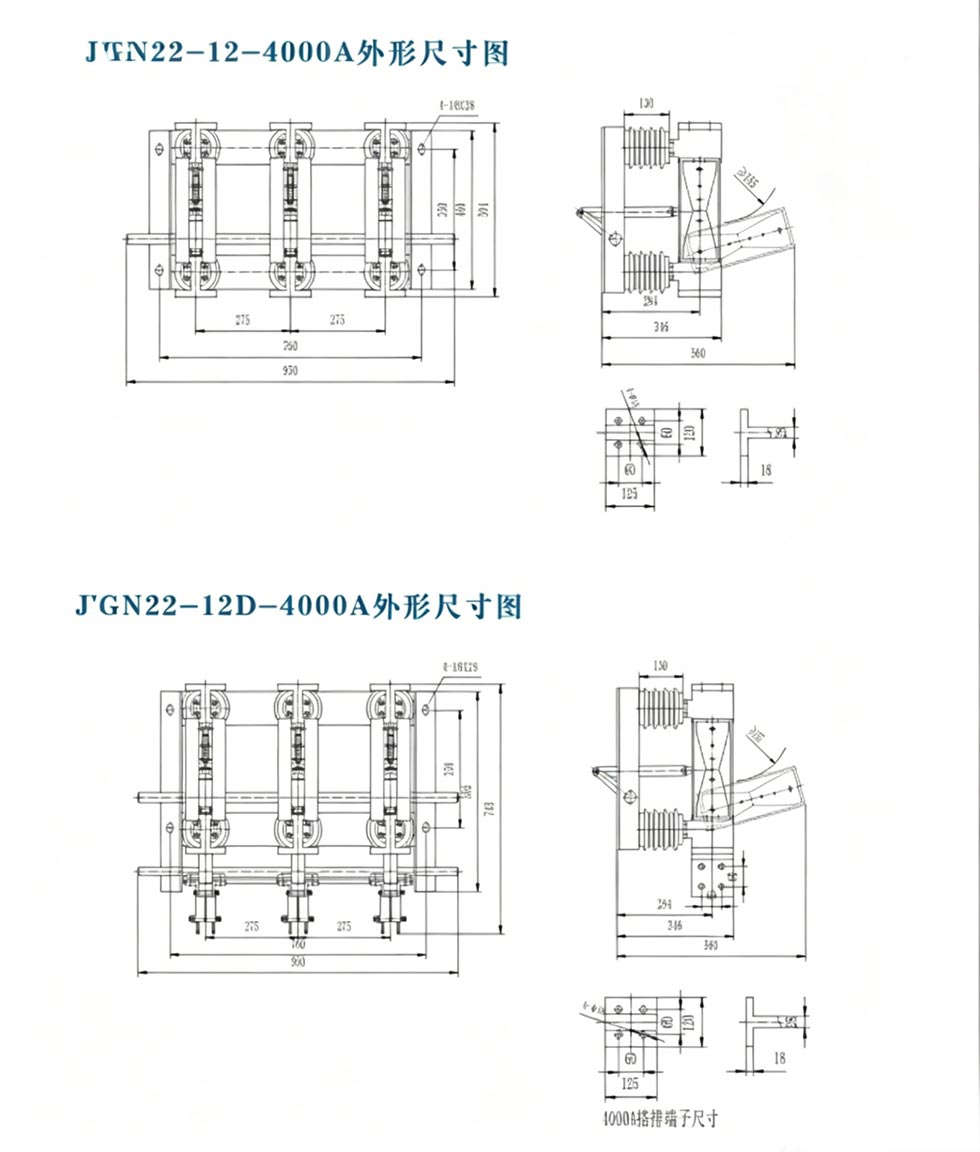

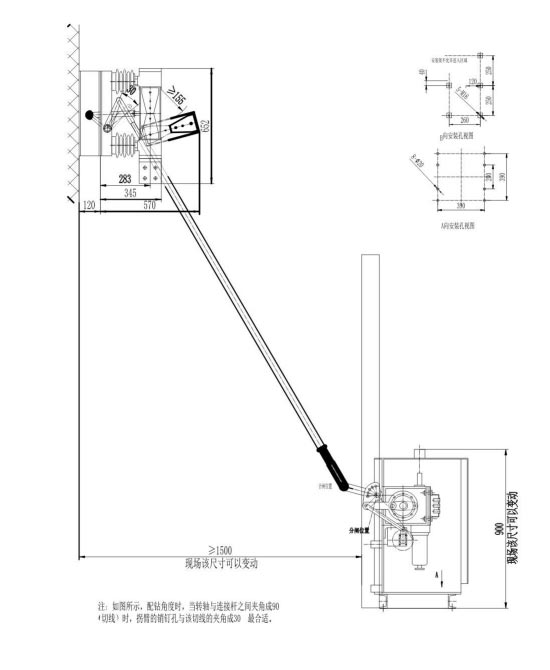

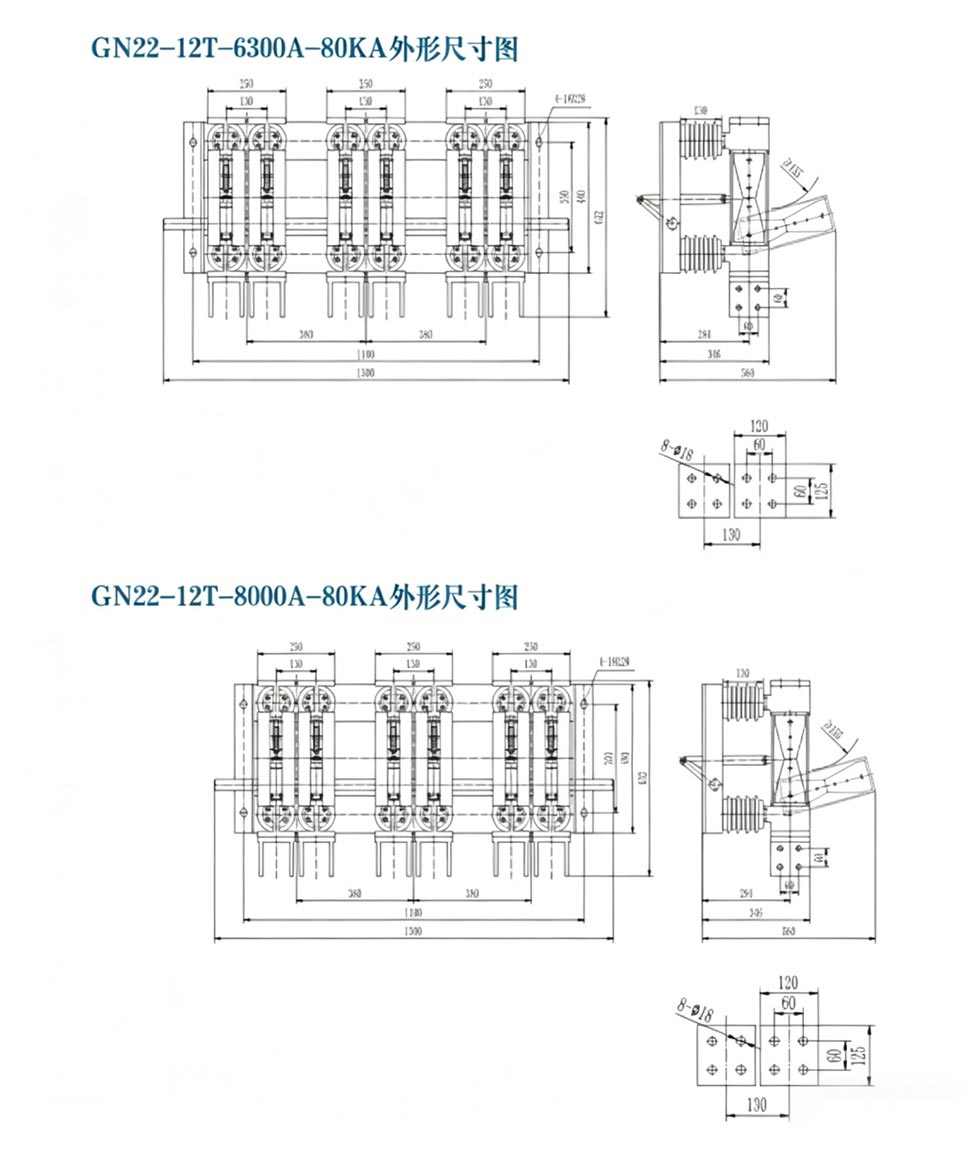

Ulkomitta

Projektin viite

Cas-avaruuden raketin laukaisuprojekti

Testiraportti

Reaalimaailman sovellustapaus

Tapaustutkimus: Suuri hiilivoimala Shandongissa, Kiinassa

Suuri hiilivoimalaitos Shandongin maakunnassa Kiinassa, jonka asennettu kapasiteetti on 2 × 600 MW, vaatii suurvirtakatkaisin generaattorin ulostulossa generaattoriyksiköiden ja tehon turvallisen huollon varmistamiseksi järjestelmä. Perusteellisen tutkimuksen ja vertailun jälkeen voimalaitos valitsi Usune GN -sarjan 20kV/8000A sisäkäyttöön. suurjännitekatkaisin (maadoituskytkimellä, saastumisenkestävä tyyppi). Nimettynä valmistajana Usene tarjoaa räätälöityjä asennusohjeita ja huoltopalvelua. Tuote on toiminut vakaasti kolme vuotta sen käyttöönotosta vuonna 2023.

Käytön aikana kytkin kesti korkean virran ja ankaran sisäympäristön kokeen (saastetaso IV) ilman vikoja, kuten huonoa kosketusta tai eristysvaurioita. Se suoritti tehokkaasti sähköeristystehtävän generaattorikoneiston huollon aikana varmistaa huoltohenkilöstön turvallisuus ja sähkön normaali toiminta kasvi. Asiakas arvostaa korkeasti tuotteen suorituskykyä ja Usunen ammattitaitoista palvelua ja on allekirjoittanut a Pitkäaikainen yhteistyösopimus Usunen kanssa, jonka mukaan se on erotuskytkinten toimittaja.

FAQ

K1: Mikä on Usune GN -sarjan sisäilman eristyskytkimen ydintoiminto ja voidaanko sitä käyttää keskeyttämään kuormitusvirta?

A1: Ydintehtävänä on tarjota luotettava virranerotus sähkölaitteiden huollon ja järjestelmät. Luomalla selkeän katkon piiriin se varmistaa huoltohenkilöstön ja laitteiden turvallisuuden. Se On tärkeää korostaa, että tämä tuote on virranerotuslaite, ei kuormanerotuskytkin. Se ei voi voidaan käyttää kuormitusvirran tai oikosulkuvirran katkaisemiseen; sitä voidaan käyttää vain, kun piiri on kuormittamaton tai sen jälkeen, kun kuormitusvirta on katkaistu muulla kytkentälaitteella.

Q2: Voidaanko Usune GN -sarjan sisäilman eristyskytkin mukauttaa vastaamaan tiettyjä paikan päällä olevia käyttöolosuhteita?

A2: Kyllä. Ammattimaisena valmistajana Usunella on kattavat T&K- ja räätälöintimahdollisuudet. varten käyttäjät, joilla on erityiset käyttöolosuhteet (kuten korkeus ≥ 2500 m, erityiset saastetasot tai erikoisasennus tilavaatimukset), voimme harjoittaa syvällistä viestintää muokataksemme tuotesuunnittelua ja parametreja todelliset olosuhteet paikan päällä tarjoamalla räätälöityjä ratkaisuja. Erityiset käyttöehdot määritellään Neuvottelut käyttäjän ja valmistajan välillä sen varmistamiseksi, että tuote soveltuu paikan päällä tehtävään työhön ympäristö ja todelliset tarpeet.
