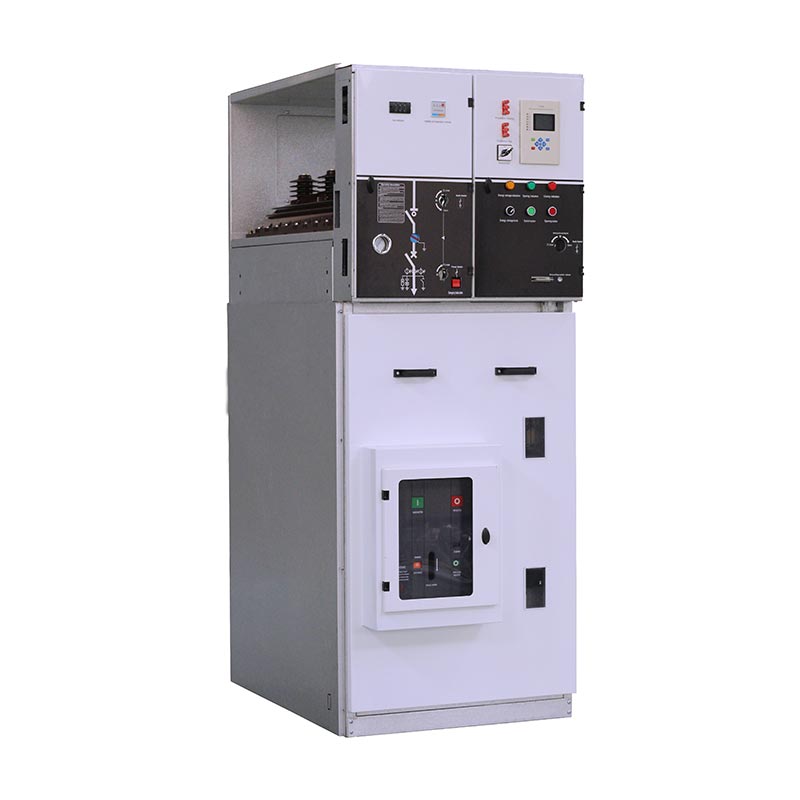

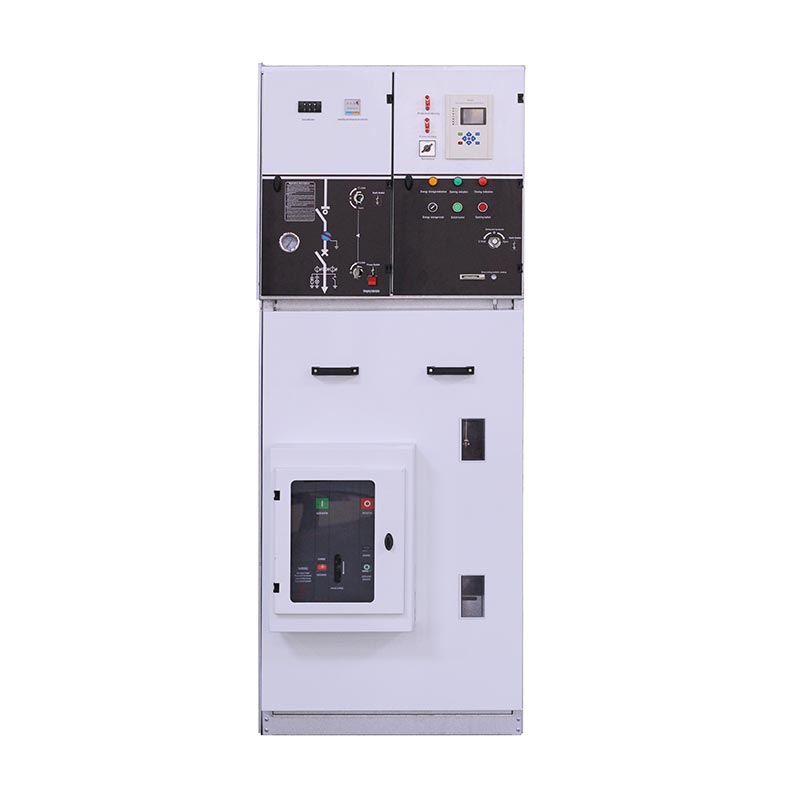

Ring pääyksikkö katkaisijalla

USUNE XGN15 -sarjan rengaspääyksikkö katkaisijalla on kompakti, skaalautuva, metallikoteloitu kytkinlaite suunniteltu sähkönjakeluautomaatioon. Koko kaappi käyttää ilmaneristystekniikkaa, tasapainottaa turvallisuutta ja tiiviys, joten se sopii erilaisiin ahtaiden tilojen asennusskenaarioihin. Sen yksinkertainen rakenne ja joustava toiminta vähentää merkittävästi paikan päällä tapahtuvaa rakentamista ja myöhempiä kunnossapitoongelmia, mikä parantaa tehonjakoa toiminnan tehokkuutta.

Ammattimaisena valmistajana, jolla on laaja kokemus, USUNElla on täydellinen T&K-, tuotanto- ja testaus järjestelmä. XGN15-sarjan tuotteet valmistetaan itsenäisesti omassa tehtaassa, joka askel raakana materiaaleja valmiisiin tuotteisiin, jotka noudattavat tiukasti kansainvälisiä standardeja varmistaakseen yhdenmukaisen ja vakaan tuotteen laadun.

Ydinkokoonpano ja tekniset edut

1.Pääkytkimen asetukset

Tämän sarjan pääkytkin, rengaspääyksikkö katkaisijalla, on itsenäisesti SF6-kuormakytkin USUNE:n valmistama ja tarjoaa etuja, kuten pitkän käyttöiän, vakaan suorituskyvyn ja alhaiset ylläpitokustannukset. Se voidaan myös varustaa huippuluokan tyhjiökatkaisimilla käyttäjän tarpeiden mukaan, mikä parantaa entisestään laitteiden katkaisukyky ja suojaustaso mukautuvat erilaisiin sähkönjakelutilanteisiin.

2. Käyttötilat ja automaation taso

Pääkytkin tukee sekä manuaalisia että sähköisiä käyttötiloja mukautuakseen erilaisiin paikan päällä tapahtuviin toimintoihin vaatimukset. Se voidaan varustaa FTU- ja RTU-laitteilla, jotka täyttävät täydellisesti "neljän kaukosäätimen" vaatimukset (kaukosäädin ohjaus, kaukomerkinanto, etämittaus ja kaukosäätö) sähkönjakeluautomaation toteuttaminen sähkönjakelujärjestelmän älykäs seuranta ja hallinta sekä perustan luominen älykäs sähköverkon päivitys.

3. Edistynyt tekniikka

Sovellukset Integroitunut edistyneen tunnistusteknologian ja uusimpien suojareleiden ansiosta se pystyy tarkkailemaan tarkasti laitteiden toimintatila reaaliajassa, reagoi nopeasti epänormaaleihin olosuhteisiin ja takaa virran turvallisuuden jakelujärjestelmät ja laitteet. Kevyen ja joustavan kokoonpanojärjestelmän käyttöönotto vähentää kuljetusta ja asennusvaikeudet, helpottaen samalla myöhempää huoltoa ja laajentamista, vastaamalla jatkuvasti muuttuviin tehoihin markkinoiden jakelutarpeisiin.

Sovellus

Ring-pääyksikkö katkaisijalla soveltuu 50/60Hz, 12-36kV tehojärjestelmiin, ja sitä käytetään laajalti teollinen ja siviilikäyttöiset sähkökaapelirengasverkot ja -virtalähdepäätteet. Ammattimaisena sähkönjakelulaitteena toimittaja, USUNE on optimoinut tuotesuunnittelun, mikä tekee siitä erityisen sopivan seuraaviin skenaarioihin:

- Kaupunkien sähkönjakelu, pienet sähköasemat, kytkentäasemat ja esivalmistetut sähköasemat;
- Teollisuus- ja kaivosyritykset, ostoskeskukset, lentokentät, metrot ja muut julkiset paikat;
- Uudet energia-alat, kuten tuulivoiman tuotanto;
- Tärkeimmät julkiset tilat, kuten sairaalat, stadionit, rautatiet ja tunnelit.

Kiinassa rengaspääyksikköä katkaisijalla on käytetty laajalti erilaisissa kaupunkien ja maaseudun sähköverkoissa kunnostus projekteja, jotka saavat käyttäjiltä jatkuvaa kiitosta vakaasta suorituskyvystään ja luotettavasta laadustaan.

Toimiva kunto

- Korkeus ≤1000mm
- Ambient temperature: 45℃~-35℃, maximum temperature difference ≤25℃
- Keskimääräinen päivittäinen suhteellinen kosteus ei ylitä 95 %
- Keskimääräinen kuukausittainen suhteellinen kosteus ei ylitä 90 %
- Seisminen kapasiteetti: seisminen intensiteetti ei ylitä 8 astetta
- Ei voimakasta tärinää ja iskuja, tulipaloa, kemiallista korroosiota, räjähdysvaaraa

Tekniset parametrit

Kotelon konfigurointiparametri

Saapuva LBS

Trafo suojaa

Mittaus

Cbog w/.meter

Cb lähtevä

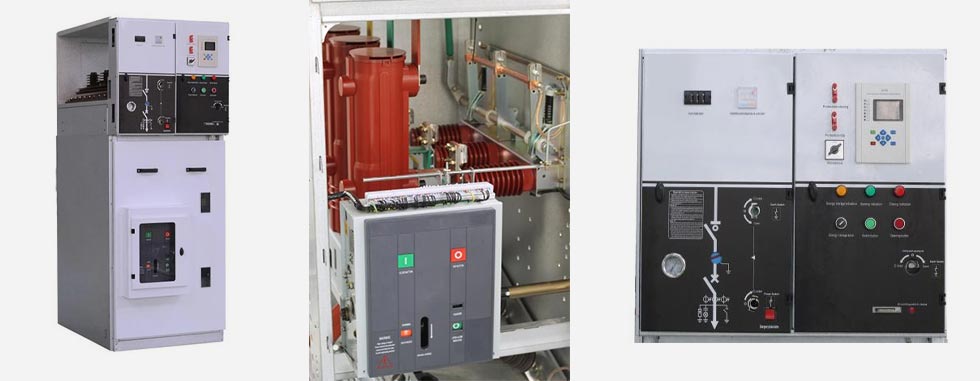

Kojeiston rakenne ja kokoonpano

Toimintamekanismi

(1) Kaksitoiminen yksijousiohjausmekanismi: tyyppi K

Kytkentätoimintoa käytetään itsenäisesti vivun tai moottorin avulla.
Maadoituskytkintoiminto avautuu ja sulkeutuu itsenäisesti käyttövivun avulla, ja käyttöenergia on puristusjousella, joka vapautetaan koskettimen sulkemiseksi tai irrottamiseksi.

(2) Kaksitoiminen kaksoisjousen käyttömekanismi: Tyyppi A

Kytkentätoimintoa ohjataan itsenäisesti vivulla tai moottorilla, ja käyttöenergian tuottaa a puristusjousi, joka vapautetaan koskettimen sulkemiseksi. Itsenäinen avaus ja sulkeminen painikkeella (0) tai laukaisuyksikkö tai shunttilaukaisulaite.
Maakytkintoiminto toimii itsenäisesti käyttövivulla ja käyttöenergian tuottaa a puristusjousi, joka vapautetaan koskettimen sulkemiseksi tai irrottamiseksi.

① Väylähuone
② Pääkytkin
③ Kaapelihuone
④ Käyttömekanismi, lukitusmekanismi ja matalapaineinen valvontahuone

Koko kojeistokaappi voidaan jakaa kahteen ylempään ja alempaan yksikköön, kaapin yläyksikkö sisältää the linja-autohuone, kuormakytkin, käyttökoneistohuone ja pienjännitehuone, ja alayksikkö on erotettu kaapelista huone. Koko yläosa voidaan vaihtaa.

◇ Väylähuone

Virtakiskohuone on järjestetty kaapin yläosaan. Virtakiskohuoneessa päävirtakiskot on kytketty toisiinsa yhdessä ja kulkea koko kojeistorivin läpi.

◇ Kuorman katkaisija

Kytkinhuone on varustettu SFG-tyyppisellä rikkiheksafluoridikuormakytkimellä. Kuormakytkimen kuori on tehty / kaadettu epoksihartsi, täytetty rikkiheksafluoridikaasulla (SF6) eristävänä väliaineena, ja vaippa toimitetaan kanssa havaintoreikä. Kytkinhuone voidaan varustaa SF6 kaasutiheysmittarilla tai kaasutiheys hälytyskoskettimella asiakkaan vaatimusten mukaan.

◇ Kaapelihuone

Kuormakytkinkaapissa on tilava kaapelihuone, jota käytetään pääasiassa kaapeliliitäntöihin siten, että yksijohtiminen tai kolmijohtimiset kaapelit voidaan liittää yksinkertaisimmalla suojaamattomalla kaapelipäällä ja myös riittävästi tilaa majoittua salamansammutin, virtamuuntaja, alempi maadoituskytkin ja muut komponentit. Vakiosuunnittelun mukaan, the kaapin ovessa on havaintoikkuna ja turvalukituslaite. Kaapelitilan pohjalevy, jossa tiivistekansi ja sopivan kokoinen kaapelikiinnike tukikannattimella. Kaapelitilan pohjalevy ja oven karmi voidaan irrottaa helpottaa kaapelin asennus.

◇ Käyttömekanismi, lukitusmekanismi ja matalapaineinen valvontahuone

Lukittu mekanismihuone toimii myös ohjauspaneelina. Pienjännitehuone on varustettu jousitoimisella mekanismi asennonosoittimella ja mekaanisella lukituslaitteella, ja se voidaan varustaa myös apulaitteella koskettimet, laukaisukelat, hätälaukaisumekanismit, kapasitiiviset live-näytöt, näppäinlukot ja sähkökäyttöiset laitteet. klo samalla matalapainekammiotila voidaan varustaa ohjaussilmukalla, mittareilla ja suojareleillä, ja 750 mm leveässä kaapissa on kaksi identtistä matalapainekammiota lisää lisävarusteita varten.

Katkaisijalla varustettua rengasverkkokaappia käytetään pääasiassa rengasverkon päävirtalähteenä virtalähdejärjestelmä, varavirtalähteen tulolinjakaappi ja keskiosan kaappi kaksinkertainen virtalähdejärjestelmä.

◎ XGN15 V moduulirengaskaappi sisältää:

(1) Tyhjiökatkaisija
(2) Rikkiheksafluoridisulake
(3) Mekanismi ja lukitus
(4) Maadoituskytkin

◎ Asennusmenetelmä

Eteen kiinteä, sivulle/sivulle asennettu kiinteä

◎ Päärakenne

(1) Ylhäältä alas kojehuone, linja-autohuone, kuorma- (eristys)kytkinhuone, katkaisijahuone, kaapeli huone.
(2) CT, PT, salamansammutin, maadoituskytkin ja releen suojalaite voidaan konfiguroida käyttäjän mukaan tarpeisiin.
(3) Katkaisija ja kuorman (eristys) kytkin voidaan lukita toisiinsa.

Toiminnan kuvaus

1. Kahvan käyttö: Seiso kojeiston edessä, pidä kahvan yläosa ylhäällä ja työnnä eteenpäin, toinen kädellä pitäen kiinni kahvan päästä pyörittääksesi.
2.Varmista, että kaapin ovi on suljettu kunnolla ennen virransyöttöä tai irrotettu maadoituksesta.
3. Kytkimen painemittari on tarkastettava ennen virran kytkemistä ja sammuttamista.

Virta päälle

1.Varmista, että kaapin ovi on kiinni. Työnnä kahva ylempään käyttöaukkoon ja käännä vastapäivään 180°, kunnes kuulet irrottavan jarrun äänen. Paneelin keskimerkki on paikallaan; alempi ovi on suljettu ja maadoituskytkin on pois päältä.

2. Aseta käyttökahva alempaan käyttöaukkoon ja käännä myötäpäivään 180°, kunnes kuulet sulkemisen ääni; paneelin keskiosoitin on asennossa D; kytkin on päällä ja sitten virtalähde toimii valmiiksi.

Virta pois päältä

1. Katkaise virta: Aseta käyttökahva alempaan käyttöaukkoon ja käännä vastapäivään 180°, kunnes kuulet the erottava jarruääni (suorakäyttöpainike, jos painike on); paneelin keskikohta on paikallaan, sitten kytkin tulee pois päältä.

2.Tarkista, onko live-näyttö ulkona varmistaakseen, että kaapelihuone on sähköisesti neutraali; aseta käyttölaite paikalleen kahva ylempään käyttöaukkoon ja käännä myötäpäivään 180°, kunnes kuulet sulkemisäänen; paneeli on paikoillaan ja alempi ovi on auki; maadoituskytkin on kiinni ja sitten sähkökatkos toimintaa on valmis.

Kuljetus ja varastointi

Kun kytkinkaappi on kiinnitetty pohjalevyyn, se voidaan lapioida trukilla. Kun se ei ole kiinnitetty pohja levy, kytkinkaappi tulee nostaa tai kantaa kokonaisena, mutta se tulee kuljettaa pystysuorassa missä tahansa aika eikä sitä saa kaataa kaapin osien vaurioitumisen välttämiseksi. Kojeisto (myös ulkoisella pakkaus) ei saa säilyttää ulkona pitkiä aikoja.

Huolto

◇ Rengaskaappi on huoltovapaa kolmen vuoden ajan normaaleissa olosuhteissa.

◇ Kuormakytkimen yksi- ja kaksijousiset käyttömekanismit ovat huoltovapaita eivätkä vaativat voitelua.

◇ Releen suojalaite on tarkastettava valmistajan vaatimusten mukaisesti ennen käyttöönottoa toimintaa.

◇ Rengasverkkokaapin huoltojakso on yleensä kerran vuodessa ja erityisiä huoltotoimenpiteitä suoritetaan seuraavasti:

(1) Kiristä kaikki sähköliitännät (pääväylä, kytkimet, kaapelit, mittauslaitteet) asennusohjeiden vaatimukset.
(2) Imuroi kaikki komponentit (pääkytkin, apukytkin, laukaisumekanismi, moottori jne.) ja johdon ulkonäkö tarkastus.
(3) Suorita yksi sulkemis/avaaminen kaikille kytkimille, mukaan lukien maadoituskytkin.
(4) Kytke apuohjauksen virtalähde päälle (älä anna kaukosäätimen signaalia) sähköistä peräkkäistä toimintaa.

Tilaa tavarat

Seuraavat asiakirjat ja liitteet luovutetaan kaapin mukana, kun kytkinkaappi lähtee tehdas:

◇ Tuotteen pätevä sertifikaatti
◇ Tuotteen käyttöohjeet
◇ Tuotesuunnittelun tiedot
◇ Kytkinkaappitarvikkeet:
◇ Jokainen asennusyhdistelmä on varustettu kuormakytkimen käyttökahvalla.

Käyttäjien tulee antaa seuraavat tiedot tilaaessaan tuotteita:

◇ Pääpiirin kytkentäkaavio ja erityiset tekniset vaatimukset
◇ Kojeiston asennussuunnitelma.
◇ Kytkinkaapin komponenttien mallin tekniset tiedot ja apusilmukka, ohjauspiirin kaavio (jos tarpeen)
◇ Muut kirjallisia tietoja koskevat erityispyynnöt.
