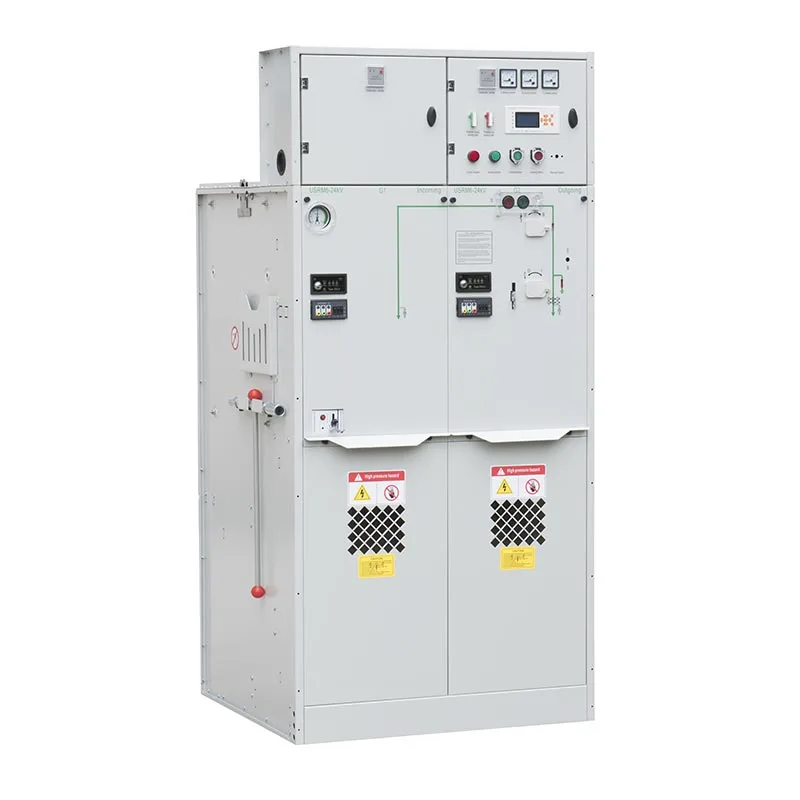

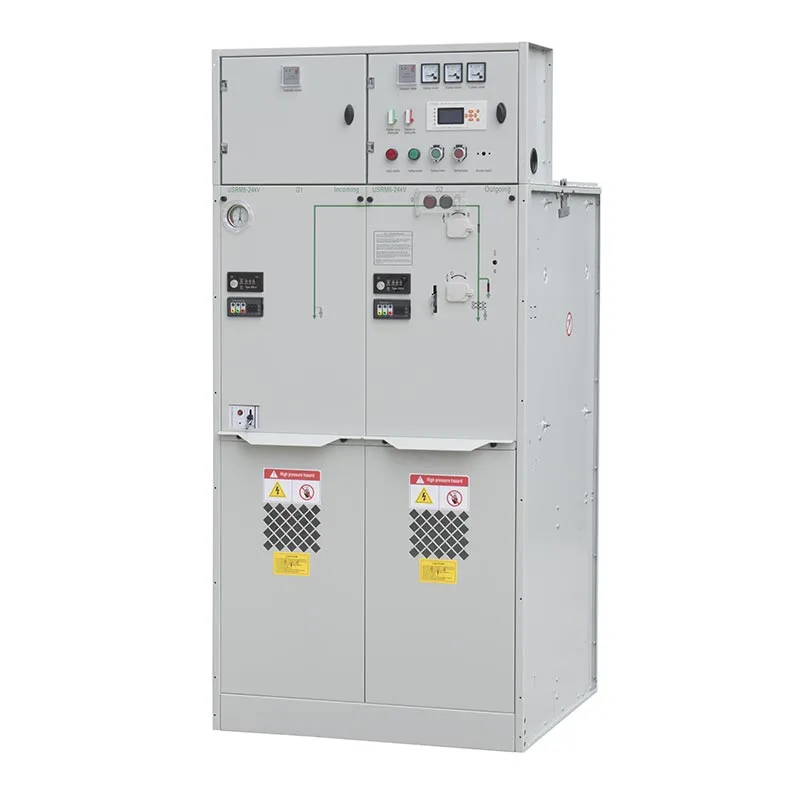

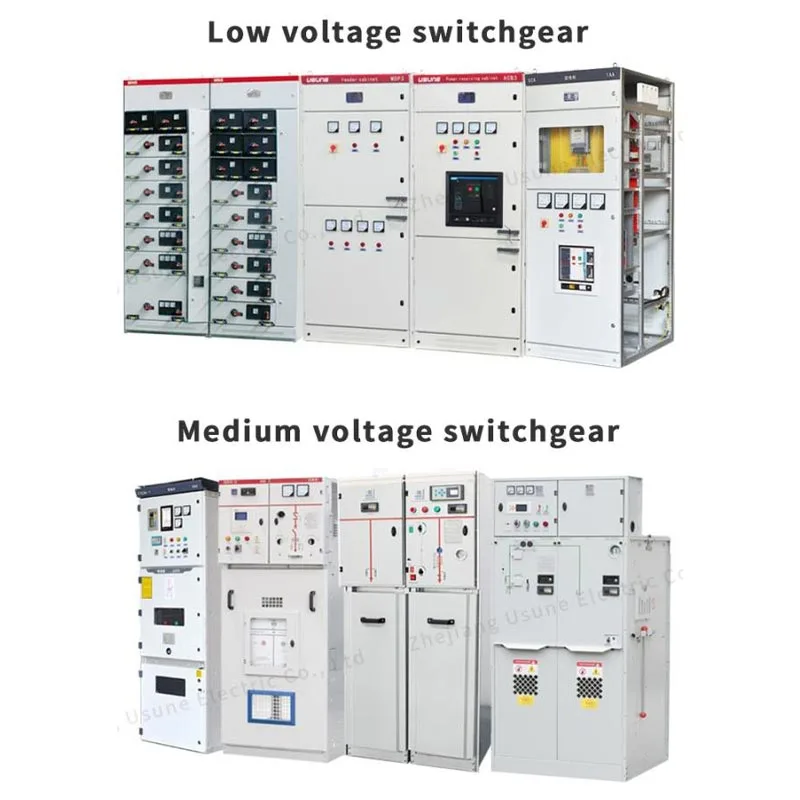

Täysin eristetty ja suljettu ensiöpiiri, IP67 ruostumattomasta teräksestä valmistettu kaasusäiliö, laajennettava virtakiskojärjestelmä ja luotettava toimintamekanismi, Usune 630A kaasueristetty kytkinlaite sopii teollisuuslaitoksiin, muuntajaan sähköasemat, rengasverkot, kaupalliset tilat ja infrastruktuurihankkeet, joissa kompakti asennus, turvallisuus ja pitkän aikavälin luotettavuus ovat tärkeitä.

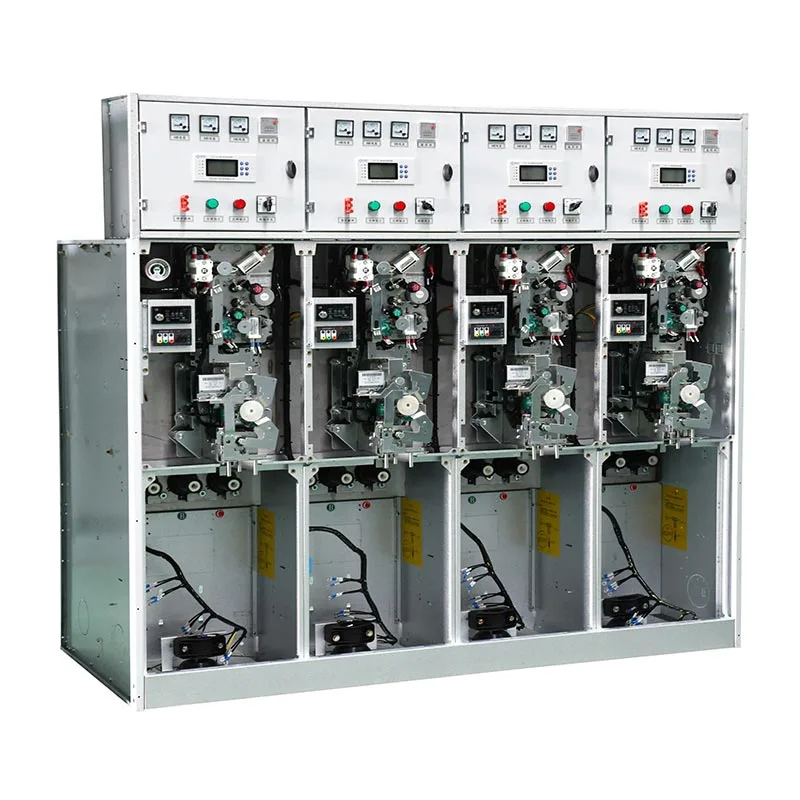

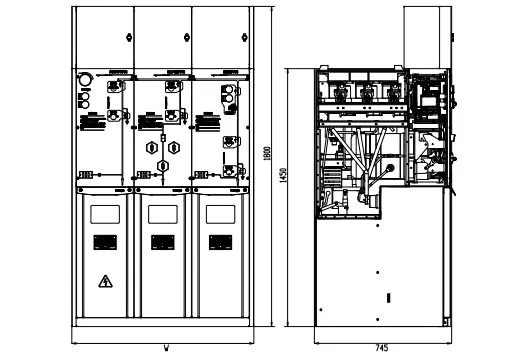

Erilaiset sähkönjakeluprojektit vaativat erilaisia kytkentä-, suojaus- ja mittaustoimintoja. USRM6 Sarja mahdollistaa C-, F-, V-, M- ja PT-moduulien yhdistämisen todellisen verkkosuunnittelun mukaan. Jopa kuusi standardia toiminnalliset yksiköt voidaan integroida yhteen SF6-eristekaasusäiliöön, kun taas laajennettavat yksiköt voidaan liittää läpi täysin eristetyt ja suljetut virtakiskoliittimet.
630A konfiguraatio on suunniteltu keskijännitejakelujärjestelmiin, jotka vaativat suurempaa virtaa kyky. Se voidaan konfiguroida saapuville ja lähteville syöttöjohdoille, muuntajaliitäntöille, rengasverkoille ja muille jakelujärjestelyt asiakkaan sähköjärjestelmän mukaan.
Päävirtakisko ja ensiökytkinkomponentit on suljettu ruostumattomasta teräksestä valmistetun IP67-kaasusäiliön sisään. suojaa. Tämä rakenne auttaa eristämään sisäiset sähkökomponentit pölyltä, vedeltä, kondensaatiolta ja muut ulkoiset ympäristövaikutukset, mikä tekee kojeistosta sopivan vaativiin asennusympäristöihin.
Ensiöpiiri on suljettu kaasusäiliön sisään ja liitetty ulkoisiin piireihin eristettyjen holkkien kautta ja täysin eristetyt irrotettavat liittimet, jotka vähentävät suoraa altistumista jännitteisille komponenteille. Järjestelmä myös sisältää paineenalennuslaitteen, paineenpoistokanavan ja mekaanisen lukitusjärjestelmän, joka auttaa vähentämään operatiiviset riskit ja estää virheelliset kytkentätoiminnot.
Usune kehittää ja suunnittelee itsenäisesti jousikäyttömekanismin USRM6-sarjalle. Mekanismi on ohjataan suunnittelu-, valmistus- ja käyttöönottoprosessien avulla mekaanisen yhtenäisyyden parantamiseksi, toiminnan vakautta ja pitkän aikavälin luotettavuutta.
C-yksikkö on suunniteltu kuorman kytkentään ja jakelun ohjaukseen. Se sopii saapuvan ja lähtevän syöttölaitteen sovelluksia ja rengasverkkojärjestelmiä, joissa tarvitaan luotettavaa kuormanvaihtoa.
F-yksikkö yhdistää kuorman katkaisijan ja sulakkeet kytkentä- ja suojaustoimintojen suorittamiseksi. Se on erityisesti sopii muuntajan syöttösovelluksiin, jotka vaativat kompakteja suojalaitteita.
V-yksikkö käyttää katkaisijaa sovelluksissa, jotka vaativat kattavat kytkentä- ja suojaustoiminnot. Se on sopii syöttö- ja jakelupisteisiin, joissa piirien katkaisu ja suojauksen koordinointi ovat tärkeitä.
M-yksikkö tarjoaa erillisen kokoonpanon sähkömittauksia ja mittausvaatimuksia varten. Se voi olla integroitu muihin toiminnallisiin moduuleihin täydellisen keskijännitteen jakelujärjestelmän luomiseksi.
PT-yksikkö on suunniteltu kiskojännitteen mittaukseen ja siihen liittyviin valvontavaatimuksiin. Sen voi yhdistää muut moduulit sähköjärjestelmän suunnittelun mukaan.
| Ei. | Tuotteet | Yksikkö | Kuorman katkaisijayksikkö | yhdistelmäyksikkö | Katkaisijayksikkö |
| 1 | Nimellisjännite | kV | 24.12 | 24.12 | 24.12 |
| 2 | Nimellistaajuus | Hz | 50 | 50 | 50 |
| 3 | Nimellisvirta | A | 630 | 125 (riippuu sulakkeen virrasta) | 630 |
| 4 | Nimelliseristystaso – 1 min Taajuuskestojännite – Välivaihe, maa | kV | 42/65 | 42/65 | 42/65 |
| Nimelliseristystaso-1 min Taajuuskestojännite-eristysetäisyys | kV | 48/79 | 48/79 | 48/79 | |
| Nimelliseristystaso – 1 min Taajuuskestojännite – Ohjaus- ja apupiiri | kV | 2/2 | 2/2 | 2/2 | |
| Nimelliseristystaso – Valaistuksen impulssinkestojännite – Välivaihe, maa | kV | 75/125 | 75/125 | 75/125 | |
| Nimelliseristystaso – Valaisinpulssin kestojännite-eristysetäisyys | kV | 85/145 | 85/145 | 85/145 | |
| 5 | Nimellinen oikosulkukestovirta | kA/s | 25/4 | —— | 25/4 |
| 6 | Nimellishuippukestävyysvirta | kA | 63 | —— | 63 |
| 7 | Nimellinen oikosulkuvirta | kA | 63 | Rajoitettu HV-sulakkeella | 63 |
| 8 | Nimellinen oikosulkuvirta | kA | —— | Rajoitettu HV-sulakkeella | 25/25 |
| 9 | Nimellinen lähetysvirta | A | —— | 1700/1400 | —— |
| 10 | Nimellinen aktiivinen kuorman katkaisuvirta | A | 630 | —— | —— |
| 11 | Nimellinen suljetun silmukan katkaisuvirta | A | 630 | —— | 630 |
| 12 | Mekaaninen käyttöikärajakytkin/katkaisija | kertaa | 10000 | 10000 | 20000 |
| Mekaaninen kestoeristys/maakytkin | kertaa | 5000 | 5000 | 5000 | |
| 13 | Piirin vastus | μΩ | ≤150 | —— | ≤150 |
| 14 | Nimellislatauspaine (20℃ ylipaine) | MPa | 0.04 | 0.04 | 0.04 |
| 15 | Kaasun vuotuinen suhteellinen vuotoaste | % | 0.05 | 0.05 | 0.05 |
| 16 | IP-suojaustutkinto-kaappi | IP4X | IP4X | IP4X | |
| IP-suojausluokka - Kaasusäiliö | IP67 | IP67 | IP67 |
USRM6-sarjan tärkein etu on sen kyky mukautua erilaisiin jakeluverkkorakenteisiin. Asiakkaat voi käyttää C-yksikköä kuorman kytkentään, F-yksikköä muuntajan suojaukseen, V-yksikköä, jossa katkaisija on suojattu tarvitaan M- tai PT-yksiköitä, kun mittausta ja jännitteen mittausta tarvitaan.
Rengaspääverkkosovelluksissa eri moduuleista voidaan yhdistää rengaspääkaappi. Kun tuleva laajennus Täysin eristetyt ja suljetut virtakiskoliittimet mahdollistavat lisälaitteiden kytkemisen muuttamatta peruskojeistoalusta.
Ruostumattomasta teräksestä valmistettu kaasusäiliö tarjoaa IP67-suojauksen, mikä auttaa estämään pölyn ja veden pääsyn ensiösäiliöön varustelokero. Suljettu rakenne tarjoaa myös lyhytaikaisen suojan tulvilta ja kondensaatiolta.
Tämä muotoilu on arvokas teollisuuslaitoksissa, maanalaisissa sähköasemissa ja muissa paikoissa, joissa kosteus, pöly tai ympäristön saastuminen voi vaikuttaa perinteisiin sähkölaitteisiin.
| Keskeinen huomio | USune 630A kaasueristetty kytkinlaite | Perinteinen ilmaeristetty kytkinlaite |
| Ensisijainen piiri | Täysin suljettu kaasusäiliöön | Enemmän alttiina ympäröivälle ympäristölle |
| Suojaus | IP67 kaasusäiliö | Riippuu enemmän asennusolosuhteista |
| Kokoonpano | C/F/V/M/PT modulaarinen yhdistelmä | Yleensä kiinteä kaappikokoonpano |
| Laajentaminen | Laajennettava eristetty virtakiskoliitäntä | Saattaa vaatia lisää asennustilaa |
| Asennus | Kompakti rakenne | Yleensä vaatii suurempaa välystä |
| Ympäristöön sopeutumiskyky | Vähentynyt pölyn ja kosteuden vaikutus | Riippuu enemmän ympäristön olosuhteista |
| Turvallisuus | Suljettu ensiöpiiri ja mekaaninen lukitus | Suojaus riippuu laitteen rakenteesta |
Tehtaissa, joissa on useita syöttöjä ja muuntajaliitäntöjä, asiakkaat voivat yhdistää C-, F- ja V-yksiköitä erilaisia piiritoimintoja. Modulaarinen rakenne yksinkertaistaa järjestelmän konfigurointia, kun taas suljettu ensisijainen piiri tukee luotettavaa toimintaa teollisuusympäristöissä.
Kun asennustila on rajallinen, kompakti kaasueristetty rakenne mahdollistaa kytkennän, suojauksen ja mittauksen toiminnot integroitava pienempään jalanjälkeen. M- ja PT-yksiköitä voidaan lisätä, kun projekti vaatii erityistä mittaustoiminnot.
Rengasverkkosovelluksissa useita toiminnallisia moduuleja voidaan yhdistää muodostamaan rengaspääkaapin. The laajennettava virtakiskojärjestelmä tarjoaa lisää joustavuutta, kun jakeluverkkoa on laajennettava tulevaisuudessa.
Valmistusasiakas valitsi Usune 630A kaasueristeisen kojeiston keskijännitejakelun päivitykseen. The asiakas keskittyi kompaktiin asennukseen, luotettavaan toimintaan ja tulevaan laajentumiseen. Hakemuksen jälkeen asiakas arvostivat modulaarista C/F/V/M/PT-kokoonpanoa, joka yksinkertaisti järjestelmän integrointia ja lisäsi tilaa käyttö.
Rengaspääjakeluprojektiin asiakas tarvitsi joustavia kytkentä- ja suojaustoimintoja. USRM6 Sarja täytti vaatimukset laajennettavien moduuliyhdistelmien ja eristettyjen kiskoliitäntöjen ansiosta. Asiakas tunnusti vakaan toimintansa, kompaktin suunnittelunsa ja kätevän järjestelmän laajennusmahdollisuutensa.
Erittäin kosteassa ympäristössä toimiva asiakas valitsi Usunen kaasueristeisen kojeiston IP67-suojansa vuoksi. suljettu kaasusäiliön rakenne. Asiakas arvosti parannettua suojaa kosteutta, kondensaatiota ja ulkoisilta vaikutuksilta saastuminen, mikä auttaa vähentämään huoltotarvetta.
Zhejiang Usune Electric Co., Ltd. on perustanut ISO 9001 Quality Management System -standardin ISO mukaiset johtamisjärjestelmät 14001 ympäristöjärjestelmä ja ISO 45001 työterveys- ja työturvallisuusjärjestelmä.
Useiden kansainvälisten markkinoiden vaatimusten täyttämiseksi Usunen keskijännitekojeistotuotteet ovat käyneet läpi asiaankuuluvat IEC- ja GB-standardityyppitestit, soveltuvilla tuotteilla on CE-sertifiointi. Nämä sertifikaatit ja laatu hallintajärjestelmät tukevat tasaista valmistuksen laatua ja tarjoavat asiakirjoja asiakkaille teknisen ajan kuluessa arviointi ja hankehankinnat.
Zhejiang Usune Electric Co., Ltd. yhdistää modulaarisen kojeistorakenteen, täysin koteloitu IP67-kaasueristyksen, joustava toiminnalliset kokoonpanot ja laadunhallinta luotettavien keskijännitteen jakeluratkaisujen tarjoamiseksi.
Asiakkaille, jotka ostavat 630 A:n sähköpaneelin kaasueristeisen kojeiston, Usune voi tarjota sopivat kokoonpanot kytkentätoimintojen, suojausvaatimusten, mittaustarpeiden, virtakiskojärjestelyjen ja asennuksen mukaan ehdot. Näin asiakkaat voivat rakentaa kompaktin ja joustavan kojeistojärjestelmän todellisen tehonsa mukaan jakeluvaatimukset.
630A viittaa kojeiston nimellisvirtakonfiguraatioon. Todellinen käyttövirta, jännitetaso ja sähkökokoonpano tulee valita asiakkaan jakelujärjestelmän ja projektin mukaan vaatimukset.
Järjestelmä tukee C-kuormakatkaisijayksikköä, F-kuormituskatkaisijaa + sulakkeen yhdistelmäyksikköä, V-katkaisijayksikköä, M Mittausyksikkö ja PT-virtakisko PT-yksikkö. Näitä moduuleja voidaan yhdistää tarvittavan tehonjaon mukaan toimintoja.
Yhdessä SF6-eristekaasusäiliössä voidaan muodostaa jopa kuusi vakiomoduuliyksikköä. Laajennettavat kokoonpanot ovat myös saatavana täysin eristettyjen ja suljettujen virtakiskoliittimien kautta.
Kaasusäiliöllä on IP67-suojausluokka, joka auttaa suojaamaan ensiöpiiriä pölyltä, vedeltä, kondensaatio ja lyhytaikaiset tulvat.
