The220kV erotuskytkinon korkeajännitteinen ulkoerotuslaite, joka on suunniteltu 220kV AC voimansiirtoasemille. Sitä käytetään pääasiassa sähköpiirien eristämiseen, näkyvän turvakatkaisupisteen tarjoamiseen ja korkeajännitelaitteiden turvallisen huoltotoiminnan varmistamiseen.
Ammattimaisena korkeajännitteisen sähköasemalaitteiden valmistajana Kiinassa tarjoamme luotettavia 220 kV Disconnect Switch -ratkaisuja, joissa on vakaa sähköinen suorituskyky, vahva ulkokäyttöön soveltuvuus ja kansainvälisten standardien mukainen. Tuote on suunniteltu IEC 62271-102 vaatimusten mukaisesti ja sitä käytetään laajasti sähkönsiirto- ja jakelujärjestelmissä.
Normaalin toiminnan aikana220kV erotuskytkinkuljettaa nimellisvirtaa jatkuvasti. Kun huoltoa tarvitaan, se luo selkeän näkyvän eristysraon avaamisen jälkeen, jolloin käyttäjät voivat turvallisesti tarkastaa ja korjata alavirran sähkölaitteet.
Erotuskytkin on suunniteltu tyhjäkäyntiin ja toimii yhdessä katkaisijoiden ja maadoituskytkimien kanssa sähköaseman käyttöturvallisuuden parantamiseksi.

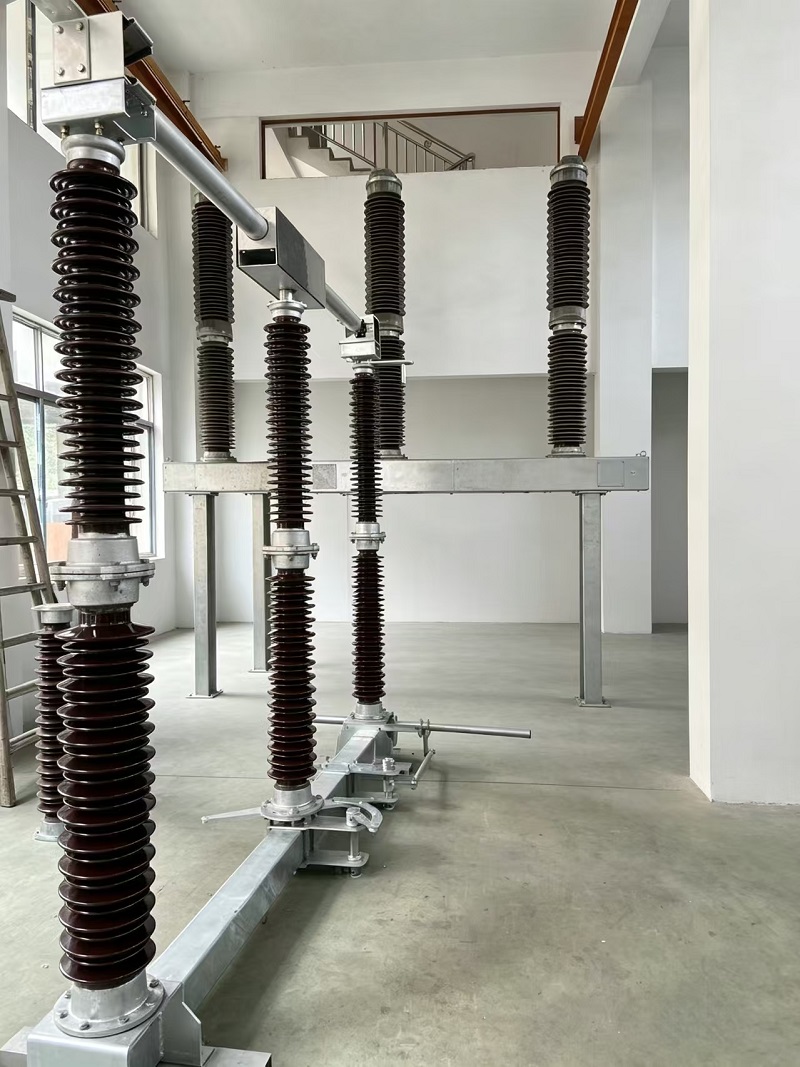

Täydellinen 220 kV erotin koostuu kolmivaiheisesta päärakenteesta, tukieristeistä, johtavasta järjestelmästä, teräsrungosta ja moottorikäyttöisestä käyttömekanismista. Jokainen komponentti on optimoitu pitkäaikaiseen ulkokäyttöön korkeajänniteolosuhteissa.
Johtavat koskettimet on valmistettu korkeatiheyksisistä hopeoiduista kupariseosmateriaaleista. Tämä muotoilu vähentää tehokkaasti kosketusvastusta, minimoi lämpötilan nousun jatkuvan käytön aikana ja parantaa sähkönjohtavuutta ja huoltovarmuutta.
Tukieristimet on valmistettu korkealaatuisesta alumiinioksidiposliinista tai valinnaisesta silikonikumikomposiittimateriaalista. Eristysrakenne tarjoaa erinomaisen sähkölujuuden ja ympäristönkestävyyden varmistaen vakaan toiminnan ulkosähköasemilla.
Pohjarungossa on kuumasinkitty teräsrakenne, jolla on vahva korroosionkestävyys. Se soveltuu pitkäaikaiseen ulkoasennukseen ja auttaa säilyttämään mekaanisen lujuuden erilaisissa sääolosuhteissa.
220kV ulkona toimiva erotuskytkin on varustettu moottorikäyttöisellä käyttömekanismilla, mutta myös manuaalinen hätäkäyttö on saatavilla. Mekanismikotelo on suunniteltu IP54-suojausluokitukseksi parantamaan suojausta pölyn ja veden pääsyltä.
Käyttömekanismi sisältää apukoskettimet, jotka antavat asennon palautesignaaleja etävalvontajärjestelmille. Näin käyttäjät voivat tarkistaa kytkimien tilan tehokkaasti nykyaikaisilla sähköasemilla.
Erotuskytkin voidaan integroida katkaisijoiden ja maadoituskytkimien kanssa virheellisten toimintojen estämiseksi. Turvalukitusjärjestelmä varmistaa, että:
| Tuotetyyppi | Ulkoinen korkeajännitekatkaisin |
| Nimellisjännite | 252kV |
| Nimellistaajuus | 50 Hz |
| Nimellinen jatkuva virta | 1250A / 2000A / 2500A |
| Lyhytaikainen kestävyysvirta (3 s) | 40kA / 50kA |
| Huippukestovirta | 100kA / 125kA |
| Toimintatapa | Moottorikäyttöinen käyttö manuaalisella hätäkäytöllä |
| Mekanismin laatikon suojaus | IP54 |
| Sovellettava standardi | IEC 62271-102 |
220 kV katkaisukytkintä käytetään laajalti suurjännitevoimansiirtojärjestelmissä, mukaan lukien:
Luotettavalla eristyssuorituskyvyllään ja vahvalla ympäristöön sopeutumiskykyllään tämä laite tukee nykyaikaisten sähköjärjestelmien turvallista ja vakaata toimintaa.
220kV erotin on suunniteltu ulkoasennukseen ja se toimii luotettavasti erilaisissa ympäristöolosuhteissa.
Tuote voidaan räätälöidä erilaisten projektivaatimusten mukaan, mukaan lukien eristysratkaisut, toimintamekanismit ja ympäristön mukautumisominaisuudet.
Kokeneena kiinalaisena korkeajännitteisten sähköasemalaitteiden valmistajana keskitymme luotettavien ja räätälöityjen voimansiirtoratkaisujen tarjoamiseen. Meidän 220kV Disconnect Switch yhdistää edistyneen rakennesuunnittelun, kestävät materiaalit ja tiukan laadunvalvonnan vastaamaan nykyaikaisten sähköjärjestelmien vaativiin vaatimuksiin.
IEC-standardien, joustavien konfigurointivaihtoehtojen ja ammattimaisen teknisen tuen ansiosta 220 kV Disconnectormme tarjoaa luotettavan ratkaisun korkeajännitteisten sähköasemien turvalliseen eristämiseen ja tehokkaaseen käyttöön.
