Siirtoverkon ja loppukäyttäjän välissä on keskijännitejakelujärjestelmä. Se toimii jännitteillä 3 kV - 40,5 kV ja kuljettaa tehoa, joka syöttää tehtaita, liikerakennuksia ja asuinalueita. Kun tässä järjestelmässä tapahtuu vika, vikavirta voi nousta kymmeniin tuhansiin ampeeriin. Laite, joka katkaisee tämän virran, onSisäkäyttöinen suurjännitetyhjiökatkaisija. Toisin kuin öljy- tai SF6-katkaisija, tyhjiökatkaisin käyttää suljettua tyhjiökatkaisijaa valokaaren sammuttamiseen. Tämä malli tarjoaa huoltovapaan toiminnan, pitkän mekaanisen käyttöiän ja kompaktit mitat, joten se on hallitseva valinta sisätilojen keskijännitekojeistoille. Hankintapäälliköille on tärkeää ymmärtää, kuinka tyhjiökatkaisija suojaa jakelujärjestelmää, jotta voidaan määrittää oikeat laitteet.
Tämä opas on kirjoitettu ostajille, jotka ovat vastuussa sisäkäyttöisten suurjännitetyhjiökatkaisijoiden hankinnasta keskijännitejakelujärjestelmiin. Selitämme suojamekanismin, tyhjökatkaisijan roolin, toimintamekanismin, koordinoinnin suojareleiden kanssa sekä toimittajan valintakriteerit. Tarjoamme myös yksityiskohtaiset tuoteparametrit tehtaaltamme Zhejiang Usune Electric Co., Ltd.. Rakennatpa sitten uutta sähköasemaa, päivität olemassa olevaa kojeistovalikoimaa tai hankit korvaavia katkaisijoita, tämä opas auttaa sinua tekemään tietoon perustuvan päätöksen, joka takaa jakelujärjestelmäsi turvallisuuden ja luotettavuuden.
Sisäkäyttöinen suurjännitetyhjiökatkaisija suorittaa kolme olennaista toimintoa keskijännitteisessä jakelujärjestelmässä. Ensinnäkin se kuljettaa normaalia kuormitusvirtaa jatkuvasti ilman merkittäviä häviöitä tai kuumenemista. Toiseksi se katkaisee vikavirran oikosulun tai maasulun sattuessa ja eristää viallisen osan muusta järjestelmästä. Kolmanneksi se tarjoaa tavan kytkeä piiri huoltoa, kuormansiirtoa tai järjestelmän uudelleenkonfigurointia varten. Nämä toiminnot saattavat kuulostaa yksinkertaisilta, mutta ne suoritetaan vaativissa olosuhteissa. Katkaisijan tulee katkaista vikavirrat, jotka voivat saavuttaa 40 kA jännitteellä 40,5 kV asti. Sen on tehtävä se 50–80 millisekunnin sisällä, ennen kuin vika voi aiheuttaa laajoja vahinkoja. Ja sen on toimittava luotettavasti tuhansien toimintojen jälkeen. Alla olevassa taulukossa on yhteenveto katkaisijan toiminnoista jakelujärjestelmässä.
| Toiminto | Kuvaus | Edut jakelujärjestelmälle |
| Jatkuva virransiirto | Kuljettaa normaalia kuormitusvirtaa ilman merkittävää häviötä | Varmistaa tehokkaan tehonsiirron |
| Vikavirtakatkos | Katkaisee oikosulku- ja maasulkuvikoja | Estää vian leviämisen ja laitevaurion |
| Vaihto huoltoon | Tarjoaa keinon eristää piiri | Mahdollistaa turvallisen huollon ja vähentää seisokkeja |
| Järjestelmän uudelleenmääritys | Mahdollistaa piirin kytkemisen sisään tai ulos | Tarjoaa verkon toiminnallista joustavuutta |
| Virheen rajaaminen | Rajoittaa vian vaikutuksen kyseiseen osaan | Säilyttää virransyötön terveille osille |
kloZhejiang Usune Electric Co., Ltd.,tehtaamme valmistaa sisäkäyttöisiä suurjännitetyhjiökatkaisijoita keskijännitejakelujärjestelmiin jännitteillä 12 kV - 40,5 kV. Suunnittelemme katkaisijamme täyttämään vaativimmatkin vikavirta- ja kytkentävaatimukset. Suunnittelutiimimme työskentelee laitosten ja EPC-urakoitsijoiden kanssa määrittääkseen oikean katkaisijan jokaiseen jakelusovellukseen.
Tyhjiökatkaisin on sisäkäyttöisen suurjännitteisen tyhjiökatkaisimen sydän. Se on sinetöity keraaminen tai lasikuori, joka sisältää pari koskettimia korkean tyhjiön ympäristössä. Kun koskettimet irtoavat vian katkaisemiseksi, muodostuu kaari. Tyhjiössä kaari ei ole kaasupurkaus kuten ilmassa tai SF6:ssa. Sen sijaan se on metallihöyrykaari, jota ylläpitää kosketusmateriaalin höyrystyminen. Tyhjiökatkaisin sammuttaa kaaren kondensoimalla metallihöyryä nopeasti takaisin kosketuspinnoille ja ympäröiville suojille. Tyhjiöympäristö tarjoaa myös erittäin korkean dielektrisen lujuuden, joka estää valokaaren iskeytymisen uudelleen sammumisen jälkeen. Alla olevassa taulukossa on yhteenveto valokaaren sammutusprosessista tyhjökatkaisijassa.
| Vaihe | Mitä tapahtuu | Tulos |
| Yhteystietojen erottaminen | Kosketinosa, kaarimuodot | Vikavirta jatkuu |
| Metallihöyrykaari | Valokaari palaa metallihöyrynä koskettimista | Valokaari jatkuu virran nollaan asti |
| Nykyinen nolla | Vaihtovirta ylittää luonnollisesti nollan | Valokaari sammuu hetkeksi |
| Höyryn kondensaatio | Metallihöyry tiivistyy suojien päälle | Dielektrinen lujuus palautuu nopeasti |
| Dielektrinen palautus | Tyhjiöväli saa takaisin eristyksen | Valokaari ei voi iskeä uudelleen, piiri katkeaa |
Käytämme tehtaallamme tunnettujen valmistajien tyhjiökatkaisijoita, jotka on testattu asiaankuuluvien IEC-standardien mukaisesti. Tarkistamme jokaisen katkaisijan tyhjiön eheyden ennen kokoonpanoa. Katkaisijamme on testattu niiden keskeytyskapasiteetin ja dielektrisen palautumiskyvyn varmistamiseksi. Tavoitteenamme on tarjota asiakkaillemme katkaisijoita, jotka katkaisevat viat luotettavasti koko käyttöiän ajan.
Käyttömekanismi on komponentti, joka avaa ja sulkee alipainekatkaisijan koskettimet. Sen on annettava tarvittava voima ja nopeus erottaakseen koskettimet määritetyn avautumisajan sisällä. Jos mekanismi on liian hidas, kaari jatkuu pidempään kuin on tarpeen, eikä vika poistu ajoissa. Jos mekanismi on liian heikko, koskettimet eivät välttämättä erota kokonaan ja kaari voi iski uudelleen. Käyttömekanismin on myös oltava luotettava tuhansien toimintojen aikana, koska katkaisija voi olla käyttämättömänä kuukausia ja sitten se voidaan kutsua toimimaan. Yleisimmät sisäilman katkaisijoiden käyttömekanismit ovat jousimekanismit ja magneettiset toimilaitteet. Jousimekanismit varastoivat energiaa jouseen ja vapauttavat sen katkaisijan avaamiseksi tai sulkemiseksi. Magneettiset toimilaitteet käyttävät sähkömagneettista käämiä koskettimien ohjaamiseen. Alla olevassa taulukossa verrataan näitä mekanismeja.
| Mekanismin tyyppi | Toimintaperiaate | Edut | Tyypillinen sovellus |
| Kevään mekanismi | Keväällä varastoitua energiaa | Luotettava, todistettu, vähän huoltoa vaativa | Vakiojakelulaitteet |
| Magneettinen toimilaite | Sähkömagneettinen kelakäyttö | Vähemmän liikkuvia osia, tarkka ohjaus | Kompakti kojeisto, jatkuva käyttö |
Zhejiang Usune Electric Co., Ltd.:n tehtaallamme käytetään jousimekanismeja sisätilojen korkeajännitetyhjiökatkaisijatuotteissamme niiden todistetun luotettavuuden ja alhaisten huoltotarpeiden vuoksi. Tarjoamme myös magneettisia toimilaitteita sovelluksiin, jotka vaativat toistuvaa käyttöä tai kompakteja mittoja. Testaamme jokaisen katkaisijan toimintamekanismia varmistaaksemme sen avautumis- ja sulkeutumisajat sekä sen mekaanisen kestävyyden.
Sisäkäyttöinen suurjännitetyhjiökatkaisija ei toimi erikseen. Se on osa suojausjärjestelmää, joka sisältää suojareleitä, virtamuuntajia ja jännitemuuntajia. Releet havaitsevat vian ja lähettävät laukaisusignaalin katkaisijalle. Virtamuuntajat tarjoavat releelle ensiövirran pienennetyn jäljennöksen. Katkaisija avautuu tämän jälkeen vian poistamiseksi. Releen ja katkaisijan välinen koordinaatio on kriittinen. Releen tulee toimia katkaisijan avautumisajan sisällä ja katkaisijan tulee avautua ennen kuin vika aiheuttaa vahinkoa. Alla olevassa taulukossa on yhteenveto koordinointiparametreista.
| Komponentti | Toiminto | Koordinointivaatimus |
| Virtamuuntaja | Skaalaa releen ensiövirran | Tarkka suojausluokan sisällä |
| Suojarele | Havaitsee vian, lähettää laukaisusignaalin | Käyttöaika katkaisijan tyhjennysajan sisällä |
| Katkaisija | Avautuu vian poistamiseksi | Aukioloajat viestin koordinointiajan sisällä |
| Ylävirran laite | Varmuuskopiosuojaus | Selektiivisyysmarginaali alavirran katkaisijalla |
Toimitamme tehtaallamme Indoor High Voltage Vacuum Circuit Breaker -tuotteidemme avaus- ja sulkemisaikatiedot, jotta asiakkaamme voivat suorittaa koordinointitutkimuksen. Tarjoamme myös teknistä tukea, joka auttaa asiakkaitamme varmistamaan, että katkaisija koordinoi oikein heidän suojareleidensa kanssa. Tavoitteenamme on varmistaa, että suojajärjestelmä toimii tarkoitetulla tavalla.
Kun ostat sisäkäyttöistä suurjännitetyhjiökatkaisijaa keskijännitejakelujärjestelmään, useat tekniset tiedot ovat kriittisiä. Näitä ovat nimellisjännite, nimellisvirta, oikosulun katkaisuvirta, keskeytysaika, mekaaninen kestävyys ja käyttömekanismin tyyppi. Nimellisjännitteen tulee vastata järjestelmän jännitettä tai ylittää sen. Nimellisvirran tulee ylittää maksimikuormitusvirran. Oikosulkukatkaisuvirran tulee ylittää asennuskohdan maksimivikavirran. Keskeytysajan on oltava riittävän lyhyt järjestelmän vakauden ylläpitämiseksi. Mekaanisen kestävyyden tulee olla riittävä odotettuun toimintojen määrään. Käyttömekanismin tulee olla luotettava ja helppo huoltaa. Alla olevassa taulukossa on yhteenveto näistä tiedoista.
| Erittely | Tyypillinen alue | Merkitys |
| Nimellisjännite | 12 kV - 40,5 kV | On vastattava järjestelmän jännitettä |
| Nimellisvirta | 630 A–4 000 A | On ylitettävä enimmäiskuormitusvirta |
| Oikosulku katkaisuvirta | 20 kA - 40 kA | Vikavirran tulee ylittää maksimi |
| Keskeyttävä aika | 50 ms - 80 ms | Järjestelmän vakaus on säilytettävä |
| Mekaaninen kestävyys | 10 000 - 30 000 operaatiota | On vastattava odotettua toimintojen määrää |
| Toimintamekanismi | Jousi, magneettinen toimilaite | Valittu luotettavuuden ja huollon vuoksi |
| Standardit | IEC 62271-100, GB/T 1984 | Kansainvälisten standardien noudattaminen |
Usunessa tehtaamme valmistaa sisätiloihin tarkoitettuja suurjännitetyhjiökatkaisijoita, jotka täyttävät nämä vaatimukset ja paljon muuta. Voimme räätälöidä katkaisijan vastaamaan erityisiä projektin vaatimuksia, mukaan lukien erityiset jännitearvot, virtaluokat ja toimintamekanismit. Suunnittelutiimimme voi auttaa valintaprosessissa ja antaa yksityiskohtaisia teknisiä tietoja projektistasi.
Keskijännitejakelussa käytettävien sisäkäyttöisten suurjännitetyhjökatkaisijoiden toimittajan arvioiminen edellyttää keskittymistä valmistuskykyyn, tyyppitestaukseen, laadunhallintaan, projektikokemukseen ja myynnin jälkeiseen tukeen. Toimittajalla on oltava valmiudet valmistaa katkaisijoita vaadittujen eritelmien mukaisesti ja suorittaa tyyppitestejä niiden suorituskyvyn varmistamiseksi. Heillä on oltava laadunhallintajärjestelmä, joka varmistaa tasaisen laadun. Heillä tulee olla kokemusta jakeluprojekteista ja ymmärrystä verkkovaatimuksista. Ja heidän on tarjottava myynnin jälkeistä tukea, mukaan lukien asennus, käyttöönotto ja huolto. Alla olevassa taulukossa on yhteenveto näistä arviointiperusteista.
| Arviointikriteeri | Mitä etsiä | Miksi sillä on merkitystä |
| Valmistuskyky | Kehittyneet koneistus-, kokoonpano- ja testauslaitteet | Varmistaa tuotteiden laadun ja johdonmukaisuuden |
| Tyyppitestaus | IEC 62271-100 -testiraportit | Tarkistaa suorituskyvyn ja vaatimustenmukaisuuden |
| Laadunhallinta | ISO 9001 sertifiointi, tarkastuspöytäkirjat | Varmistaa tuotteiden tasaisen laadun |
| Projektikokemus | Jakeluasemareferenssit, laitoshyväksynnät | Osoittaa kykyä ja luotettavuutta |
| Myynnin jälkeinen tuki | Asennus, käyttöönotto, huolto | Takaa pitkän aikavälin luotettavuuden |
Tehtaallamme olemme valmistaneet sisäkäyttöisiä suurjännitetyhjiökatkaisijoita yli vuosikymmenen ajan. Meillä on IEC 62271-100 mukaiset tyyppitestiraportit. Meillä on ISO 9001 -sertifikaatti ja pidämme yksityiskohtaista kirjaa kaikista tarkastuksista. Projektikokemuksemme sisältää jakeluasemat useissa maissa. Myynnin jälkeinen tiimimme on käytettävissä tukemaan asennusta, käyttöönottoa ja huoltoa. Pyydämme sinua arvioimaan meidät näiden kriteerien perusteella ja pitämään meitä kumppaninasi sisätilojen suurjännitetyhjiökatkaisimissa.

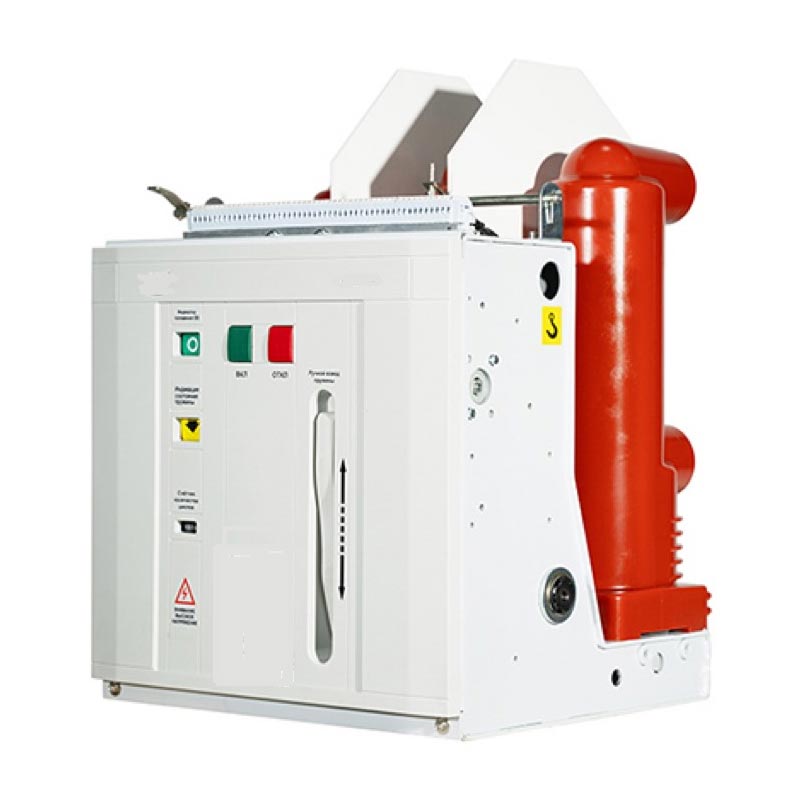

Seuraava taulukko sisältää tärkeimmät tuoteparametrit sisäkäyttöisille suurjännitetyhjiökatkaisimillemme. Nämä katkaisijat on suunniteltu keskijännitejakelujärjestelmiin jännitteillä 12 kV - 40,5 kV. Tehtaamme voi myös valmistaa räätälöityjä katkaisijoita erityisvaatimusten mukaisesti.
| Parametri | Erittely Range | Huomautuksia |
| Nimellisjännite | 12 kV, 24 kV, 40,5 kV | Valittu järjestelmäjännitteelle |
| Nimellisvirta | 630 A–4 000 A | Valittu kuormitusvirralle |
| Oikosulku katkaisuvirta | 20 kA - 40 kA | Valittu vikatasolle |
| Keskeyttävä aika | 50 ms - 80 ms | Valittu koordinointia varten |
| Mekaaninen kestävyys | 10 000 - 30 000 operaatiota | Riippuu mallista |
| Toimintamekanismi | Jousi, magneettinen toimilaite | Valittu sovellukseen |
| Eristys Medium | Tyhjiö | Huoltovapaa |
| Standardit | IEC 62271-100, GB/T 1984 | Kansainvälisten standardien noudattaminen |
| MOQ | 1 yksikkö | Neuvoteltavissa suurista tilauksista |
| Toimitusaika | 4-8 viikkoa | Riippuu määrästä ja mukauttamisesta |
Valmistamme tehtaallamme sisäkäyttöisiä suurjännitetyhjiökatkaisijoitamme näiden ja muiden vaatimusten täyttämiseksi. Voimme räätälöidä jännitteen, virran, katkaisukapasiteetin ja toimintamekanismin tarpeidesi mukaan. Laadunvalvontajärjestelmämme sisältää raaka-aineiden tarkastuksen, prosessin tarkastuksen ja lopputarkastuksen ennen lähetystä. Tavoitteenamme on tarjota asiakkaillemme korkealaatuisia katkaisijoita, jotka suojaavat heidän jakelujärjestelmiään ja varmistavat verkon luotettavuuden.
Kysymys 1: Miten tyhjiökatkaisin eroaa SF6-katkaisijasta?
Vastaus: Tyhjiökatkaisin käyttää suljettua tyhjökatkaisijaa valokaaren sammuttamiseen, kun taas SF6-katkaisija käyttää rikkiheksafluoridikaasua. Tyhjiökytkimiä käytetään tyypillisesti keskijännitesovelluksissa (jopa 40,5 kV), ja ne tunnetaan huoltovapaasta toiminnastaan ja kompaktista koostaan. SF6-katkaisijoita käytetään korkeammille jännitteille, ja niillä on suurempi ympäristövaikutus SF6:n ilmaston lämpenemispotentiaalin vuoksi. Keskijännitteen jakelussa tyhjiökatkaisin on hallitseva valinta.
Kysymys 2: Mikä on tyypillinen keskeytysaika sisäilman katkaisijalle?
Vastaus: Sisätilojen suurjännitetyhjiökatkaisijan tyypillinen keskeytysaika on 50-80 millisekuntia. Tämä sisältää releen toiminta-ajan ja katkaisijan avautumisajan. Nopeammat keskeytysajat ovat saatavilla sovelluksille, jotka vaativat niitä. Zhejiang Usune Electric Co., Ltd.:ssä katkaisijamme testataan sen varmistamiseksi, että niiden keskeytysaika vastaa määritettyä suorituskykyä.
Kysymys 3: Kuinka usein sisäilman katkaisija tulee huoltaa?
Vastaus: Sisätiloissa käytettävät tyhjiökatkaisimet tunnetaan vähäisistä huoltotarpeistaan. Tyhjiökatkaisin on tiivis eikä vaadi huoltoa. Käyttömekanismi on tarkastettava ja voideltava 3–5 vuoden välein tai tietyn käyttömäärän jälkeen. Koskettimet tulee tarkastaa kulumisen varalta vakavan vian jälkeen. Säännöllinen tarkastus ja huolto ovat välttämättömiä luotettavan toiminnan varmistamiseksi.
Kysymys 4: Voidaanko tyhjiökatkaisijaa käyttää kondensaattoriryhmän kytkemiseen?
Vastaus: Kyllä, tyhjiökatkaisijoita voidaan käyttää kondensaattoriryhmän kytkemiseen, mutta ne on suunniteltava erityisesti tätä sovellusta varten. Kondensaattoripankin kytkentä asettaa erityisvaatimuksia, mukaan lukien kyky kestää suuria syöttövirtoja ja keskeytyksetöntä keskeytystä. Tehtaamme voi toimittaa katkaisijoita erityisillä koskettimilla ja suuttimilla kondensaattoripankin kytkentään.
Kysymys 5: Mikä on tyypillinen sisäilman katkaisijan läpimenoaika?
Vastaus: Sisätilojen suurjännitteisen tyhjiökatkaisijan tyypillinen läpimenoaika on 4–8 viikkoa jännitteen nimellisarvosta, katkaisukapasiteetista ja räätälöintivaatimuksista riippuen. Vakiomalleissa toimitusaika voi olla lyhyempi. Zhejiang Usune Electric Co., Ltd.:ssä työskentelemme tiiviissä yhteistyössä asiakkaidemme kanssa projektien aikataulujen noudattamiseksi.
Sisäkäyttöiset suurjännitteiset tyhjiökatkaisijat ovat välttämättömiä keskijännitejakelujärjestelmissä, koska ne tarjoavat nopean vianpoiston, suojaavat kytkettyjä laitteita ja tarjoavat nykyaikaisten verkkojen edellyttämää toiminnallista joustavuutta. Tyhjiökatkaisin tarjoaa huoltovapaan toiminnan ja pitkän mekaanisen käyttöiän, joten se on hallitseva valinta sisäkäyttöön. Hankintapäälliköille ja laitosinsinööreille oikean katkaisijan valinta on kriittinen päätös, joka vaikuttaa jakelujärjestelmän luotettavuuteen ja vakauteen. Zhejiang Usune Electric Co., Ltd.:n tehtaallamme on asiantuntemus ja kyky valmistaa sisäkäyttöisiä suurjännitetyhjiökatkaisijoita, jotka täyttävät vaativimmatkin keskijännitevaatimukset. Käytämme kehittynyttä tyhjökatkaisijatekniikkaa, luotettavia toimintamekanismeja ja tiukkaa testausta varmistaaksemme, että katkaisijamme toimivat luotettavasti.
Olitpa rakentamassa uutta jakeluasemaa, päivittämässä olemassa olevaa kojeistovalikoimaa tai hankkimassa korvaavia katkaisijoita, pyydämme sinua ottamaan yhteyttä keskustellaksemme tarpeistasi. Voimme tarjota teknisiä tietoja, tyyppitestausraportteja ja räätälöityjä ratkaisuja. Sitoutumisemme laatuun ja asiakastyytyväisyyteen on tehnyt meistä luotetun kumppanin sähköyhtiöille ympäri maailmaa.
Ota yhteyttä Zhejiang Usune Electric Co., Ltd.:hen jo tänäänkeskustellaksesi sisätilojen suurjännitteisten tyhjiökatkaisijoiden vaatimuksista ja selvittääksesi, kuinka katkaisijamme voivat suojata keskijännitejakelujärjestelmääsi.
-
