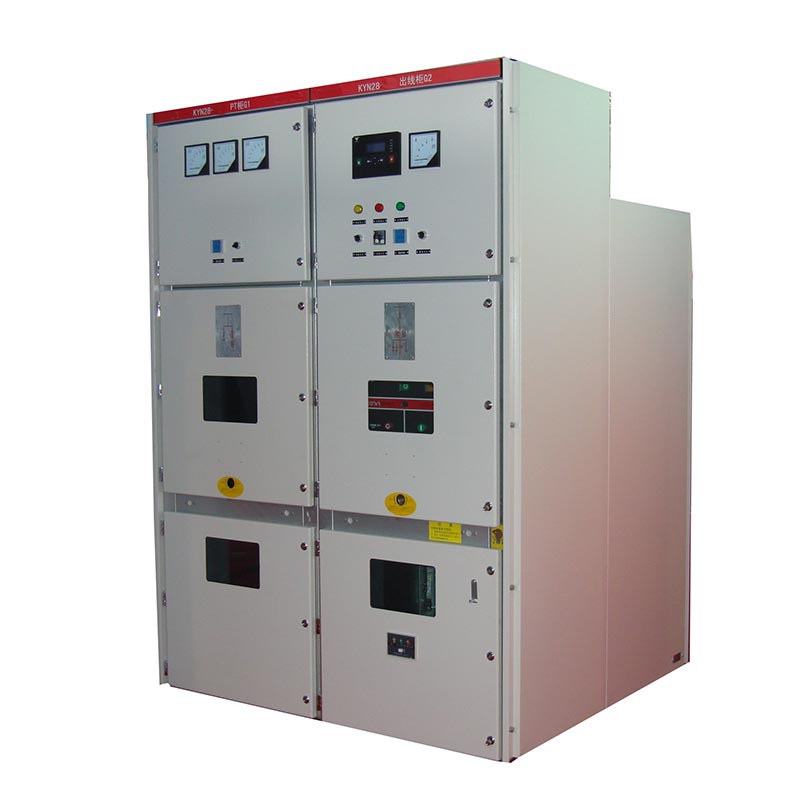

Usune Kyn28 Switchgear 20kV on sisätiloissa oleva kolmivaiheinen AC metallikoteloitu kojeisto, jota käytetään pääasiassa 24kV tehossa. järjestelmät, jotka mahdollistavat sähköenergian vastaanoton, jakelun, ohjauksen, suojauksen ja valvonnan.

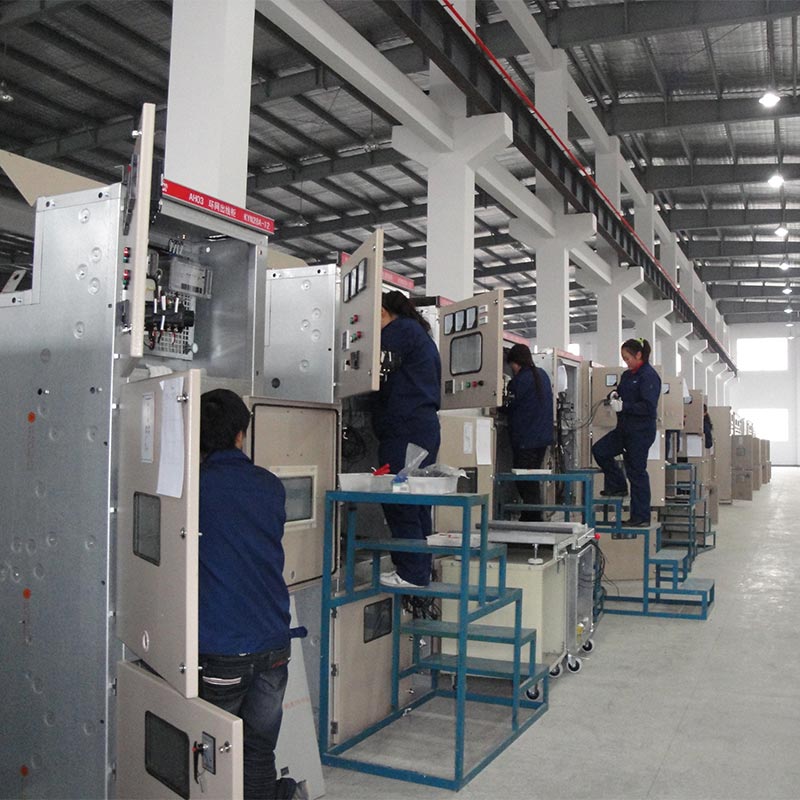

Tuote käyttää ilmaeristystä + lämpökutistuvaa/epoksipinnoiteeristystä, IP4X-suojausluokituksen (kaappi). Sen kompakti rakenne ja korkea eristystaso tekevät siitä sopivan erilaisiin sähkönjakelutilanteisiin sisätiloissa. Kuten a ammattimaisen kiinalaisen valmistajan valmistama keskijännitevoimanjakeluratkaisu, tämä tuote, sen kanssa vakaan suorituskyvyn ja standardoidun suunnittelun ansiosta on tullut luotettava korkealaatuinen toimittajavalinta asiakkaille maailmanlaajuisesti. Kaikki ydintuotanto valmistuu omassa tehtaassamme.
Pienjännitekojeisto
Keskijännitekojeisto
| Tuote | Yksikkö | Vakioarvo |
| Nimellisjännite (Ur) | kV | 24 |
| Nimellistaajuus | Hz | 50/60 |
| Nimellisvirta (in) | A | 630, 1250, 1600, 2000, 2500, 3150 |
| Nimellinen lyhytaikainen kestävyysvirta (4 s) | kA | 25, 31.5 |
| Nimellishuippukestovirta | kA | 63, 80 |
| Nimellinen oikosulku katkaisuvirta | kA | 25, 31.5 |
| 1 min tehotaajuuden kestojännite (vaihe-vaihe/vaihe-maa) | kV | 65 |
| Nimellinen salamaimpulssin kestojännite (huippu) | kV | 125 |
| Suojatutkinto | — | IP4X (kaappi), IP2X (osaston ovi auki) |
| Eristys Medium | — | Ilmaeristys + lämpökutistuva/epoksipinnoite |
| Sovellettavat standardit | — | IEC 62271-200, GB 3906, DL/T 404 |

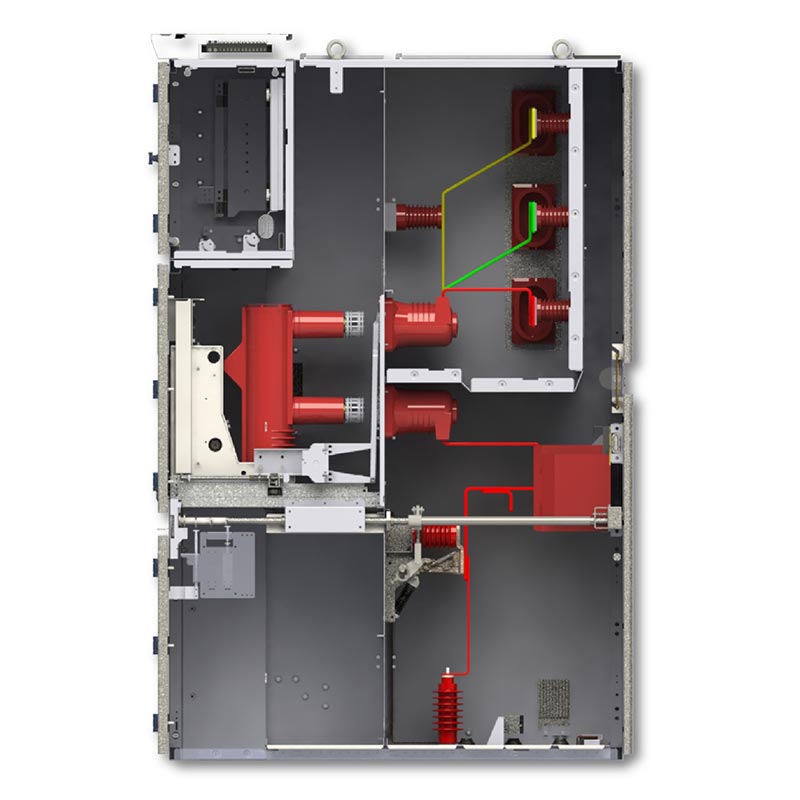

1. Katkaisijaosasto: Asenna VS1/ZN63/VD4-tyyppiset tyhjiökatkaisijavaunut.
2. Virtakiskoosasto: Järjestää päävirtakiskot, haarakiskot ja eristimet.
3. Kaapelilokero: Varustettu CT:llä, PT:llä, maadoituskytkimillä, kaapeliliittimillä jne.
4. Ohjauslaiteosasto: Asenna releet, suojalaitteet, instrumentit ja toisiopiirit.
5. Paineenpoistokanava: Varustettu kaarenpoistolaitteella käyttöturvallisuuden parantamiseksi.
1. Täysmetallinen eristysrakenne estämään vian leviäminen ja keskinäiset häiriöt.
2. Täydellinen viiden varteenotettava mekaaninen lukitus estääksesi vahingossa avautumisen, sulkemisen tai pääsyn jännitteiseen
osastoja.
3. Keskelle asennettu irrotettava vaunu, joka mahdollistaa etupuolen käytön ja huollon, mikä helpottaa korjauksia.
4. Kyn28 Switchgear 20kV on korkea eristystaso, vahva vikavastus, kompakti rakenne ja sopii
erilaisia sähkönjakelujärjestelmiä.
5. Täyttää kansainväliset ja kansalliset standardit vakaalla ja luotettavalla laadulla.
Sähkönjakeluasemahanke teollisuuspuistossa. Tärkeä maakunnallinen teollisuuspuisto sisältää useita tehdasrakennukset, toimistorakennukset ja tukivoimalaitokset, jotka vaativat erittäin korkeaa luotettavuutta ja turvallisuus virtalähteessä. Projektiin valittiin 16 Usune Kyn28 Switchgear 20 kV yksikköä, joiden nimellisvirta oli 1250A ja oikosulkukatkaisuvirta 31,5 kA.
Yli kahden vuoden ajan käyttöönoton jälkeen laite on toiminut vakaasti ja oikosulkuviat on korjattu nopeasti ilman turvallisuushäiriöitä. Eteen asennettu huoltorakenne vähentää huollon vaikeutta merkittävästi ja seisokkeja, jotka ansaitsevat paljon kiitosta puiston käyttö- ja kunnossapitoosastolta.
A1: Tämän tuotteen nimellisjännite on 24 kV ja se on yhteensopiva 50/60 Hz kolmivaiheisten vaihtovirtajärjestelmien kanssa, jotka kattavat 3,6～12kV ja 24kV tasot.
A2: Vakiokokoonpano sisältää VS1 (ZN63) -tyyppisen tyhjiökatkaisijavaunun, ja se on myös yhteensopiva teollisuusstandardin mukaiset katkaisijat, kuten VD4, jotka tarjoavat vahvan vaihdettavuuden.
A3: Kyllä. Tuotteen suurin nimellisvirta on 3150A ja oikosulkukatkaisuvirta 31,5kA, osoittaa vahvan kestävyyden ja täyttää teollisuuden kriittisten kuormien tehonjakelutarpeet ja kaivosyritykset, datakeskukset, korkeat rakennukset ja muut vastaavat sovellukset.
