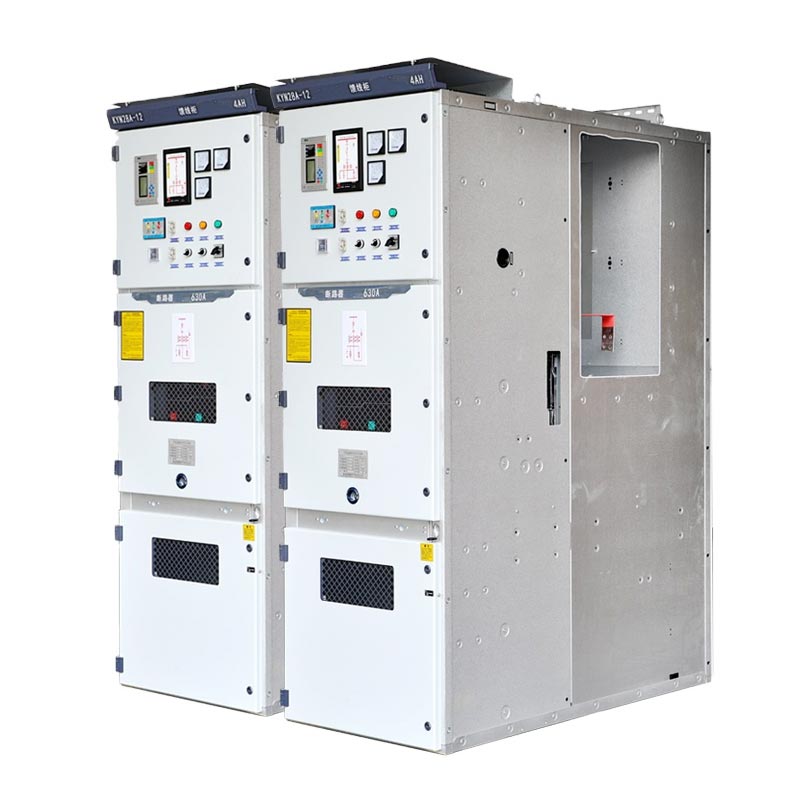

Kyn28 kytkinlaite 10kv

Usune Kyn28 Switchgear 10kV soveltuu kolmivaiheiseen AC 50Hz, 3,6 ~ 12kV yksikisko ja yksikisko segmentoitu sähköjärjestelmät, ja niissä on kattavat "viiden varmuuden" toiminnot. Kaapin käsikärryosa voidaan varustaa kanssa ydinkomponentit, kuten tyhjiökatkaisijat ja tyhjiökontaktorit. Tyhjiökytkimet sellaisilta merkeiltä kuin ABB VD4, Schneider HVX ja Usene VS1 voidaan valita. Tämä on tällä hetkellä valtavirran sisätilojen korkeajännitekokoinen sarja tehoa jakelulaitteet, joita käytetään pääasiassa sähkön siirtoon ja vastaanottoon eri sähköasemilla ja jakelussa asemille sekä piirien ohjaukseen, suojaukseen ja valvontaan.

Pienjännitekojeisto

Keskijännitekojeisto

Käyttöympäristövaatimukset

• Ilman lämpötila: yläraja +40 ℃, alaraja -15 ℃;
• Suhteellinen kosteus: Päivittäinen keskiarvo enintään 95 %, kuukauden keskiarvo enintään 90 %;
• Korkeus: 1000 m tai alle;
• Seisminen intensiteetti: Enintään 8 astetta;
• Ei palo- tai räjähdysvaaraa, ei vakavaa saastumista, ei kemiallista korroosiota eikä voimakasta tärinää. Jos toimivat ympäristö ylittää standardissa GB3906 määritellyt normaalit olosuhteet, käyttäjän ja valmistajan on neuvoteltava ja määrittää sopivat olosuhteet.

Tekniset parametrit

• Nimellisjännite: 3.6kV, 6.6kV, 7.2kV, 10kV, 11kV, 12kV, 13.8kV, 15kV, 17.5kV, 20kV, 24kV;
• Nimellistaajuus: 50/60Hz;
• Nimellisvirta: 630A, 1250A, 1600A, 2000A, 2500A, 3150A, 4000A, 5000A;
• Nimellinen lyhytkestoinen kestovirta (4 s): 16kA, 20kA, 25kA, 31.5kA, 40kA;
• Nimelliseristystaso: 42kV (1min tehotaajuus, elektrodien välissä/maahan), 48kV (avoin kontakti); 75kV (salamaimpulssi, elektrodien välissä/maahan), 85kV (avoin kontakti, huippuarvo);
• Suojausluokka: Kotelo IP4X-suojausluokka, IP2X-suojaus osastoille;
• Kaappityypit: Tulojohtokaapit, lähtevän linjan kaapit, muuntajan suojakaapit, virtakiskoside kaapit, erotinkytkinkaapit, virtakiskojen nostokaapit, PT/VT-kaapit jne.;
• Kaapin mitat: Leveys 650mm/800mm/1000mm, Korkeus 2300mm, Syvyys 1450mm.

Keskeiset edut

1. Kattava turvallisuussuoja

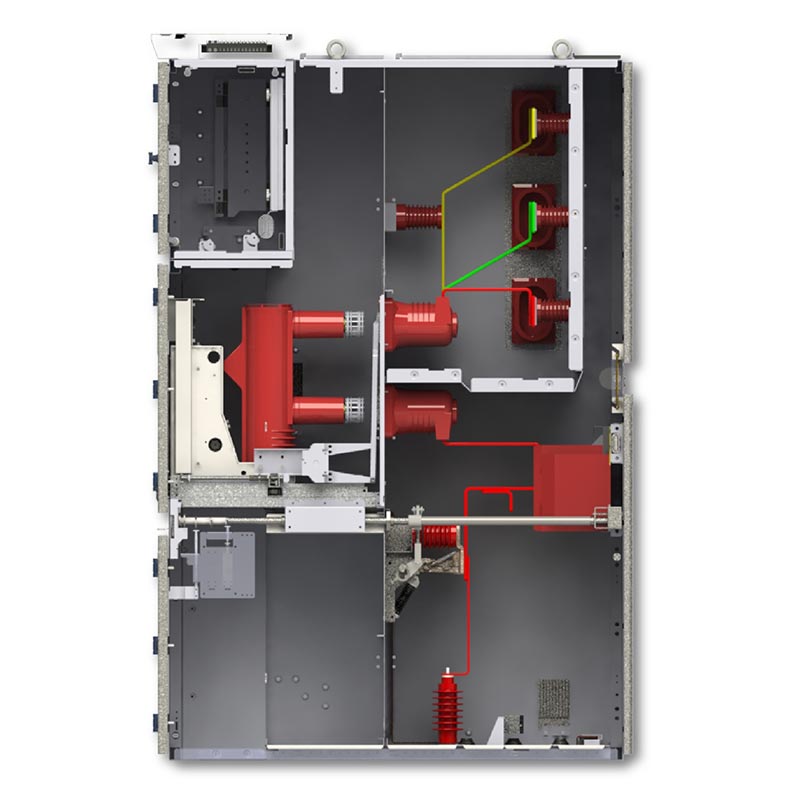

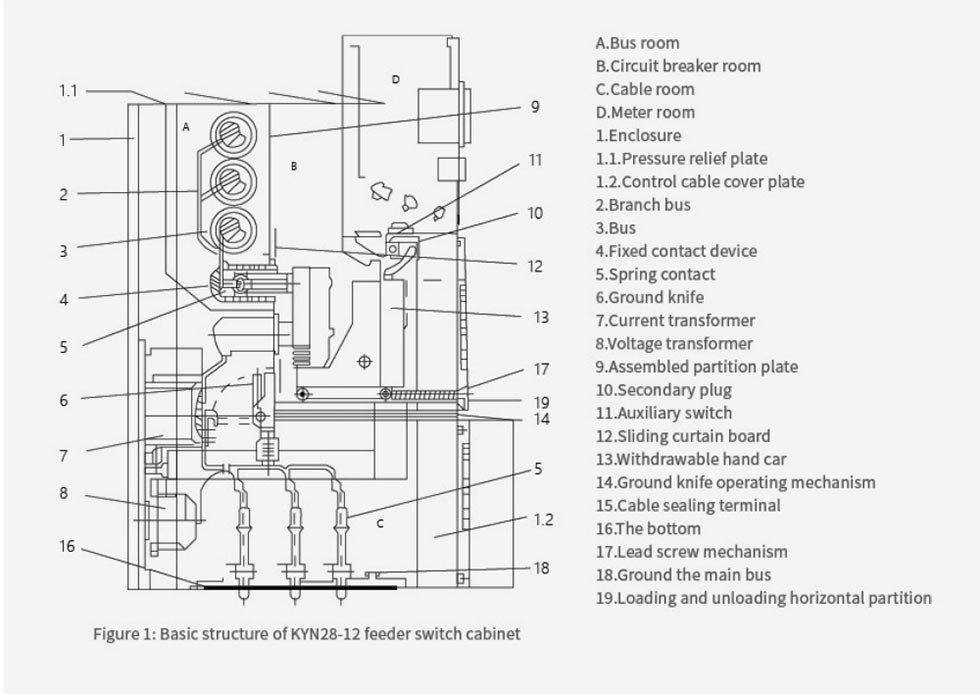

Kyn28 Switchgear 10kV käyttää panssaroitua metallisuljettua rakennetta, jossa jokainen toiminnallinen osasto on erikseen erotettu. Yhdessä mekaanisten ja sähköisten lukitusten kanssa se toteuttaa täysin viiden varman lukituksen, poistamalla väärinkäytön riskiä. Kotelon suojausluokka on IP4X ja osaston suojausluokka on IP2X, edelleen turvallisuuden parantaminen.

2. Vakaa ja luotettava suorituskyky

Suunniteltu ja valmistettu tiukasti kansainvälisten IEC-standardien ja ISO-laatujärjestelmän mukaisesti, käyttämällä korkealaatuisia tyhjiökomponentteja, se on yhteensopiva useiden tunnettujen tuotemerkkien tyhjiökatkaisijoiden kanssa, on vahva oikosulkukestävyys, mukautuu laajalle jännite- ja virta-alueelle ja sopii pitkäaikaiseen jatkuvaa toimintaa.

3. Kätevä asennus ja huolto

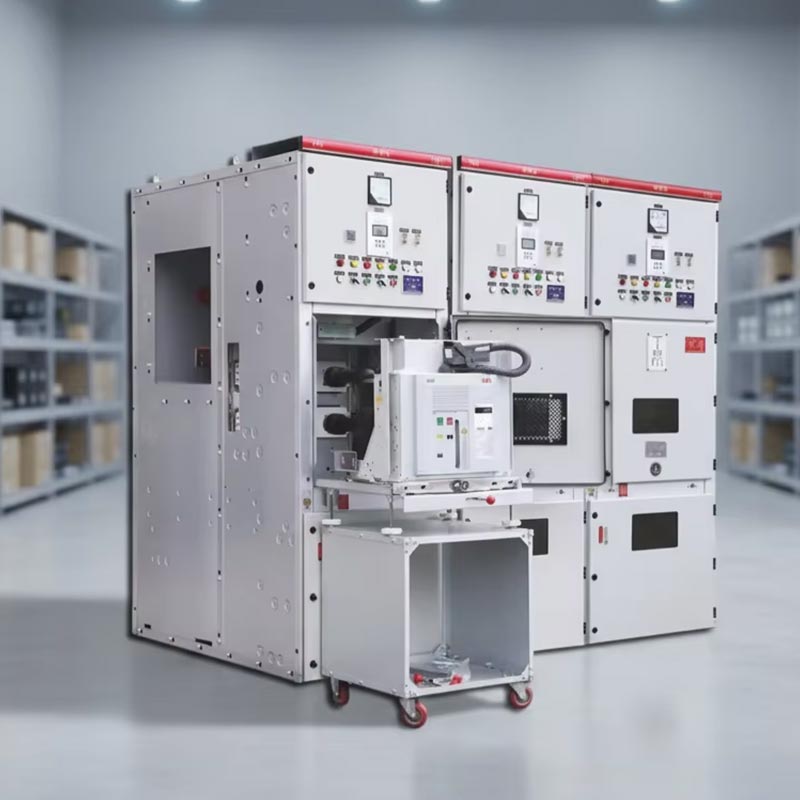

Irrotettavan vaunun rakenne mahdollistaa nopean ja helpon tarkastuksen ja vaihdon. Sen kompakti rakenne tukee edessä huolto, säästää tilaa ja seisokkeja. Standardoidut kaapin mitat mukautuvat erilaisiin asennusskenaarioihin, tuloksena korkea asennustehokkuus.

4. Laaja sovellettavuus

Kyn28 Switchgear 10kV kattaa kaikki jännitetasot 3,6-24kV, on yhteensopiva 50/60Hz kaksoistaajuuden kanssa järjestelmät, ja tarjoaa erilaisia kaappityyppejä vastaamaan eri teollisuudenalojen, kuten voimalaitosten, sähkönjakelutarpeisiin, sähköasemat, teollisuus- ja kaivosyritykset sekä korkeat rakennukset. Se voi myös mukautua erilaisiin perinteisiin työympäristöt.

Reaalimaailman sovellustapaus

Tietyn kaupungin 110 kV sähköaseman perusparannusprojektiin valittiin 28 Usune KYN28-12 -kojeistoa. Varusteet saavutti korkean tilankäytön, nopean käyttöönoton ja 99,98 %:n luotettavuuden käyttöönoton jälkeen, merkittävästi sähkönjakeluverkon turvallisuustason parantaminen. Tässä projektissa kojeisto on mukautettu paikan ympäristövaatimukset, mukaan lukien korkeus, lämpötila ja kosteus, sekä sopiva tyhjiöpiiri katkaisijamalli on valittu vastaamaan täydellisesti sähköaseman sähkönjakelutarpeita.

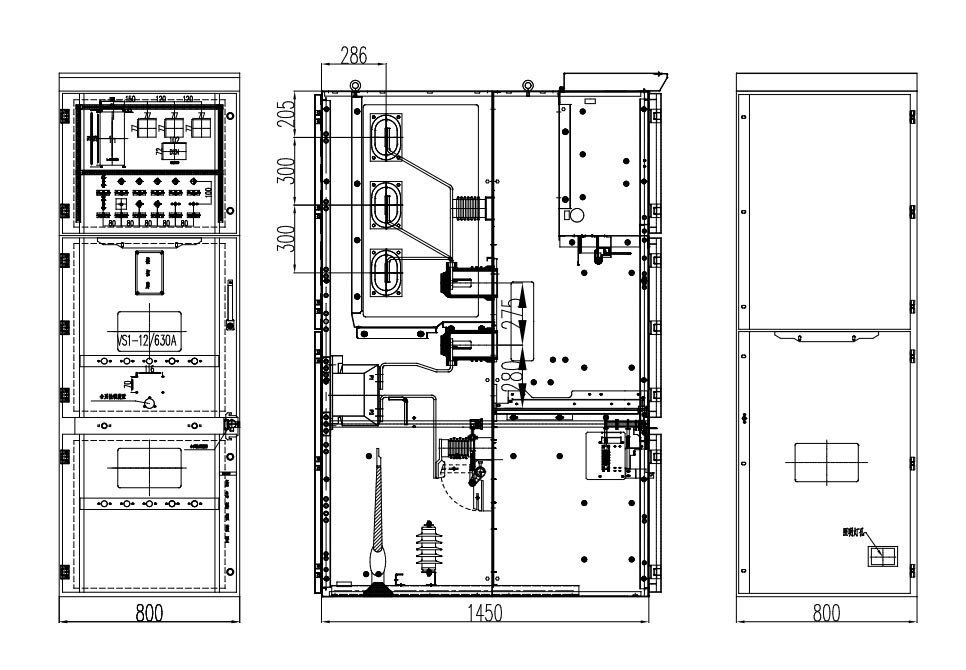

Tuotteen ulkomitta

Projektin viite

Cas-avaruuden raketin laukaisuprojekti

Testiraportti

UKK

Q1: Mitkä ovat KYN28-kojeiston erityiset "viiden varmuuden" toiminnot?

V: Näitä ovat pääasiassa katkaisijoiden tahattoman avaamisen ja sulkemisen estäminen, työntämisen tai vetämisen estäminen käsikärryä kuormitettuna, mikä estää maadoituskaapeleiden kytkemisen jännitteisiin piireihin ja estää sen sulkemisen katkaisija, jossa on maadoitusjohto kytkettynä, ja estää henkilöstöä pääsemästä vahingossa jännitteettömästi osastoihin, mikä varmistaa rakenteellisesti henkilökunnan ja laitteiden turvallisuuden.

Kysymys 2: Mikä on Kyn28 Switchgear 10kV:n rutiinihuoltojakso?

V: On suositeltavaa suorittaa rutiinitarkastus 6 kuukauden välein ja kattava huolto 1-2 vuoden välein, keskittyen mekanismin, eristyksen, lukituksen ja pulttien kireyden tarkistamiseen. Usune tarjoaa täyden teknisen tukea.

Q3: Voiko USune tarjota räätälöityjä kytkinlaitteita?

V: Kyllä. Ammattimaisena valmistajana Usune voi mukauttaa sisäisiä kokoonpanoja, suojaustasoja ja älykkäät valvontaratkaisut, jotka perustuvat jännitteeseen, virtaan, suojausvaatimuksiin ja työmaaympäristöön. Se voi Säädä myös kaapin mittoja ja valitse sopivat tyhjiökatkaisijamallit erityistarpeiden mukaan.

Yhteenvetona voidaan todeta, että Usune Kyn28 Switchgear 10kV yhdistää turvallisuuden, luotettavuuden ja helppokäyttöisyyden. Tukee kypsä suunnittelu, tiukka laadunvalvonta ja kattavat tekniset parametrit, se soveltuu erilaisiin töihin ympäristöt ja skenaariot. Ammattimaisena valmistajana ja laadukkaana toimittajana Kiinasta Usune jatkaa tarjota vakaita ja tehokkaita keskijännitteen sähkönjakeluratkaisuja käyttäjille ympäri maailmaa.
