Kyn28 kytkinlaite 12kv

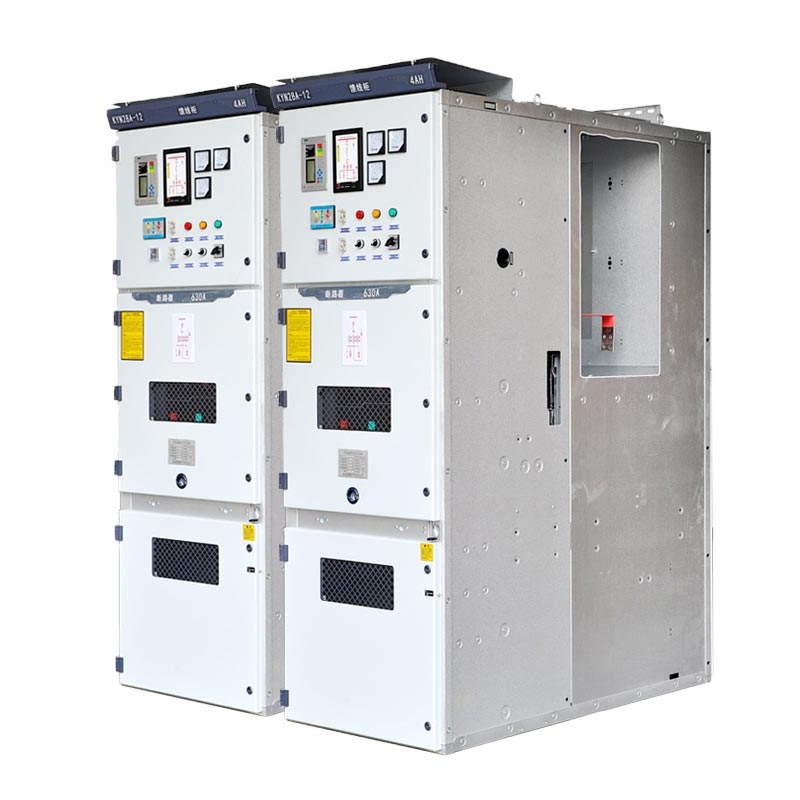

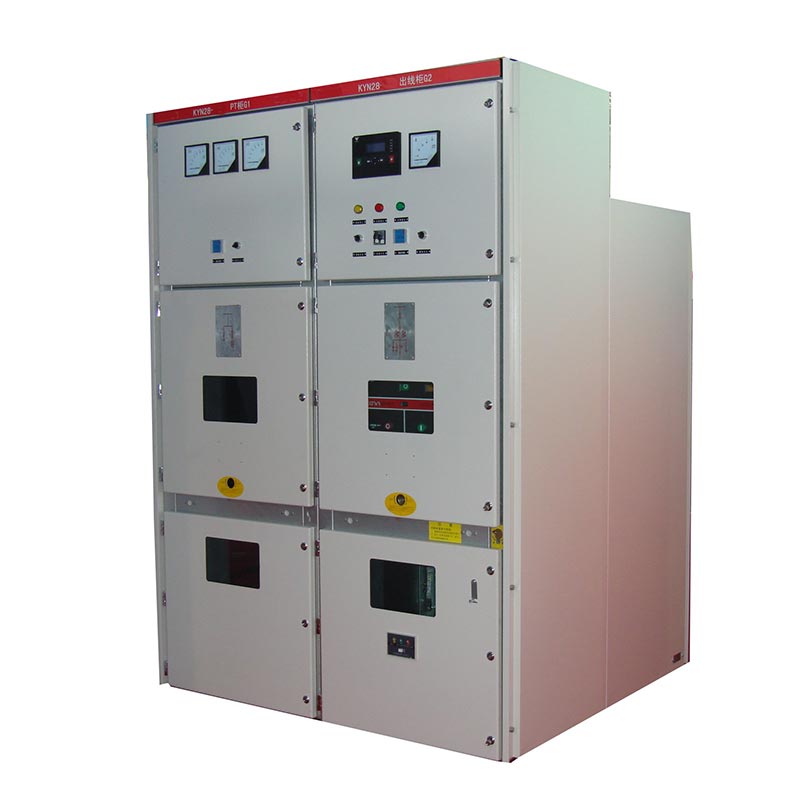

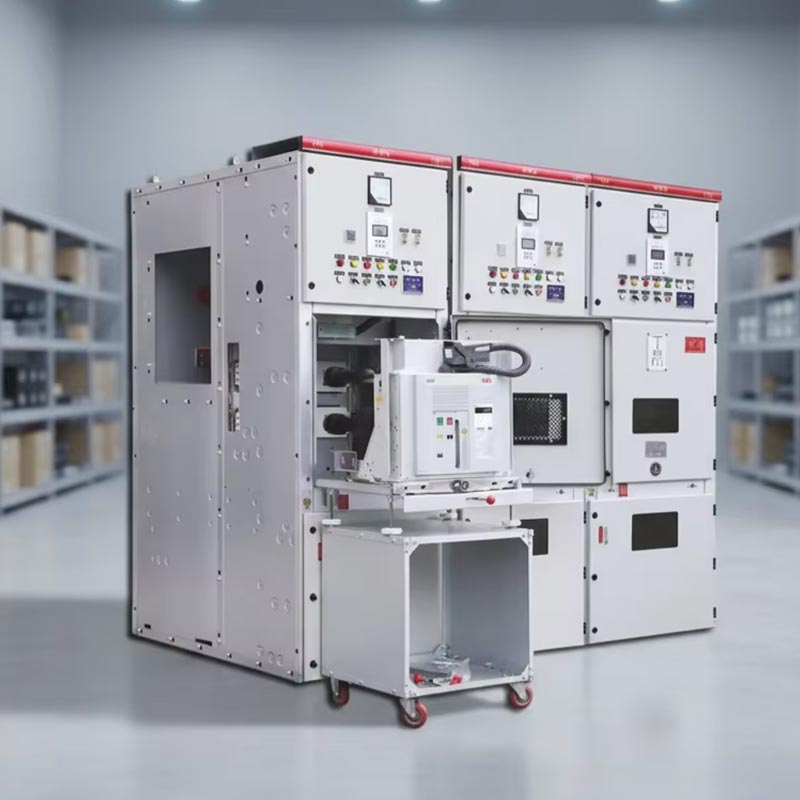

Usune Kyn28 Switchgear 12kV on sisäkäyttöinen suurjännitteinen virranjakelulaite, jonka nimellisjännitteet kattavat 3,6 kV, 7,2kV ja 12kV, sopii 50/60Hz kolmivaiheisiin vaihtovirtajärjestelmiin. Se on keskeinen sähkölaite nykyaikaisella teholla siirto ja jakelu, teollinen sähkönjakelu ja kaupallisten rakennusten sähkönsyöttökentät. Tuote ottaa käyttöön panssaroidun, metallisuljetun rakenteen, joka erottaa täysin toiminnalliset yksiköt, kuten katkaisijat, virtakiskot, kaapelit ja instrumenttien ohjaus. Tämä rakenne eliminoi valokaaren vikojen leviämisen alusta alkaen. Se on myös varustettu ulosvedettävällä tyhjiökatkaisijavaunulla, joka mahdollistaa nopean huollon ja vaihdon ilman sulkemista alas virtakisko, joka täyttää täysin sähköjärjestelmien ydinvaatimukset turvallisen, vakaan ja tehokkaan toiminnan takaamiseksi huolto.

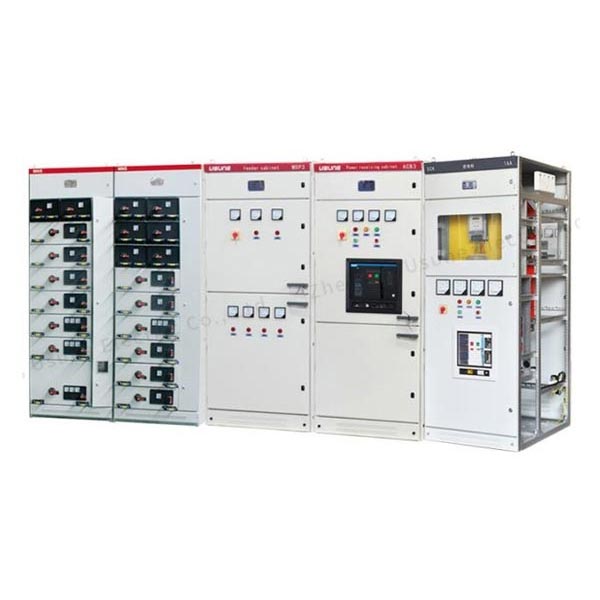

Pienjännitekojeisto

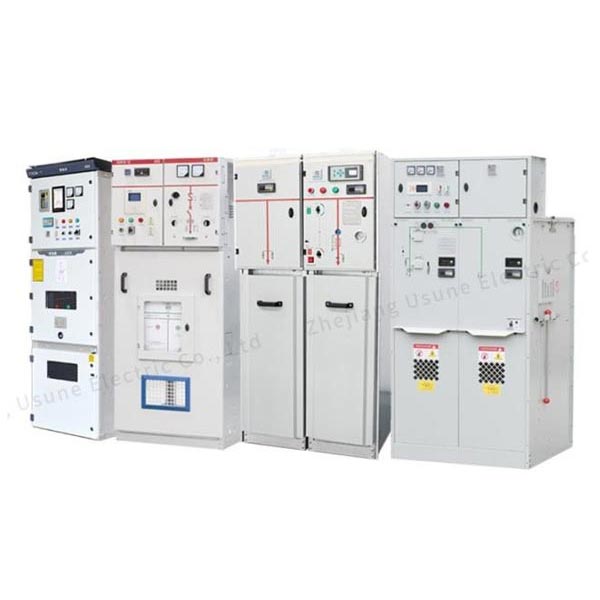

Keskijännitekojeisto

Tekniset ydinparametrit

Itsenäinen osastorakenne

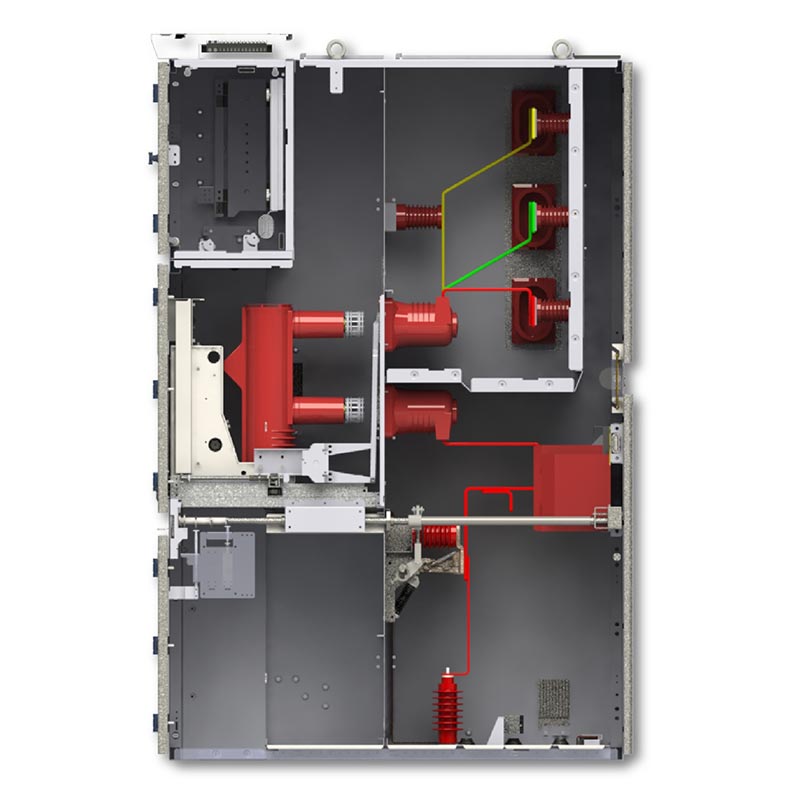

Kyn28 Switchgear 12kV käyttää modulaarista osastorakennetta, jossa on kokonaan metallieristys. Neljä toiminnallista aluetta ovat täysin itsenäisiä ja estävät tehokkaasti vikojen leviämisen:

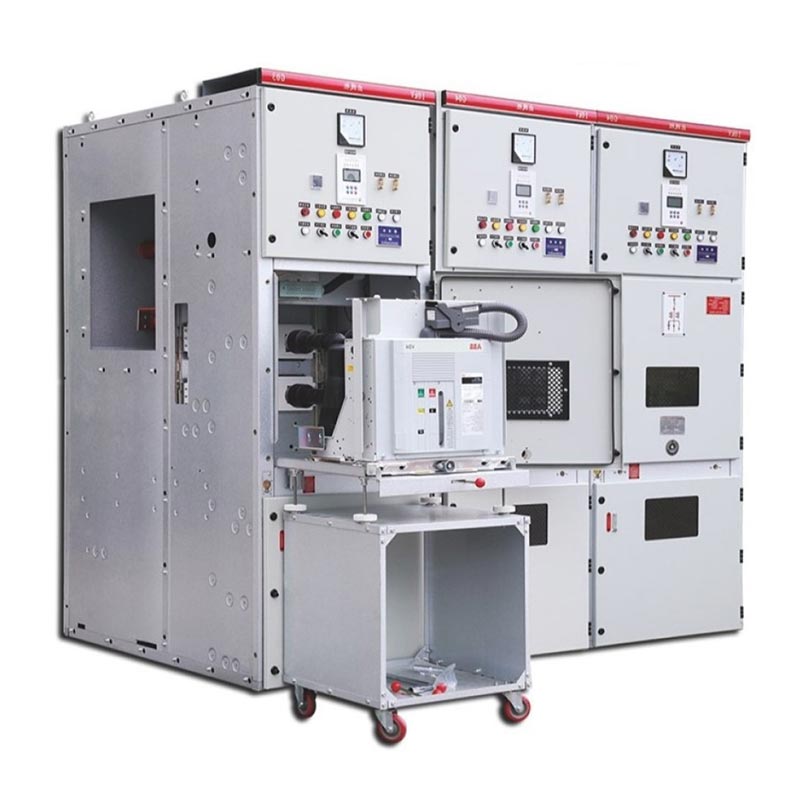

1. Katkaisijaosasto: Asenna tyhjiökatkaisijavaunun, joka on varustettu tarkalla ohjauksella ja lukitusmekanismit varmistavat vaunun turvallisen liikkumisen.
2. Virtakiskoosasto: Pää- ja haarakiskojen suljettu sijoittelu erinomaisella eristyskyvyllä välttäen vaihe-vaihe/vaihe-maa-oikosulkujen riski.
3. Kaapelilokero: Runsaasti tilaa, sopii monipiirikaapeliliitäntöihin, helpottaa kaapelin asennusta, johdotusta, ja testaus.
4. Laite- ja ohjausosasto: Integroi suojalaitteet, mittauslaitteet ja ohjauspiirin komponentit keskitettyä valvontaa ja käyttöä varten.
5. Paineenpoistolaite: Varustettu erillisellä paineenalennusläpällä päällä, se voi vapauttaa valokaaren nopeasti painetta sisäisten vikojen sattuessa varmistaen kaapin ja henkilökunnan turvallisuuden.

Tuotteen ydinedut

1. Irrotettava käsikärrymalli

Katkaisija, PT ja eristävä käsikärrysarja ovat täysin vaihdettavissa keskenään. Huollon aikana irrota se yksinkertaisesti viallinen käsikärry ja työnnä varakärry sisään palauttaaksesi virran nopeasti irrottamatta koko virtakiskoa, vähentää merkittävästi sähkökatkon ylläpitoaikaa.

2. Kattava "viiden ennaltaehkäisyn" mekaaninen lukitus:

- Estää katkaisijoiden tahattoman avaamisen ja sulkeutumisen;
- Estää katkaisijan käsikärryn poistamisen/työntämisen kuormitettuna;
- Estää maadoituskytkimen tahattoman sulkeutumisen jännitteen ollessa päällä;
- Estää tahattoman jännityksen, kun maadoituskytkin on kiinni;
- Estää vahingossa pääsyn jännitteisiin osastoihin.

3. Optimoitu turvallisuus ja huolto

Koko etuosan käyttö- ja huoltorakenne eliminoi takaosan huoltotilan tarpeen ja säästää tehokkaasti lattiatila jakeluhuoneessa; kaapissa on sisäänrakennettu kondenssivesilämmitin, joka mukautuu korkeaan kosteuteen ympäristöissä, mikä estää kondensoitumisen aiheuttamat eristysvirheet.

4. Korkea eristys ja vikasietoisuus

Kyn28 Switchgear 12kV käyttää korkealaatuisia eristysmateriaaleja ja tieteellisesti sijoitettua eristystä, mikä saavuttaa korkea eristysaste. Se kestää tehokkaasti oikosulkuja, ylijännitteitä ja muita sähkövikoja. Yhdistetty metallipanssarirakenteensa ansiosta siinä on vahvat valokaaren hallintaominaisuudet.

Pääsovellustyypit

1. Incoming Line Cabinet: Vastaanottaa virtaa ylävirran lähteistä, mikä tarjoaa virran vastaanoton ja yleisen suojan.
2. Outgoing Line Cabinet: Jakaa virtaa kuormille, moottoreille ja muille liitinpiireille, mikä tarjoaa suojan.
3. PT ja jännitteen mittauskaappi: Valvoo järjestelmän jännitettä ja tarjoaa ylijännitesuojan.
4. Mittauskaappi: Integroi energianmittauslaitteet tarkkoja energiankulutustilastoja varten.
5. Virtakisko-osakaappi: Mahdollistaa kiskosto-osien segmentoidun käytön, eristyksen ja suojauksen.
6. Eristyskaappi: Tarjoaa sähköeristyksen ja varmistaa turvallisen huollon.

Real-World Application Case

Tapaus 1: 10 kV virranjakeluprojekti suureen datakeskukseen Itä-Kiinassa

Projektin vaatimukset: Palvelinkeskus vaatii 99,99 % virran saatavuuden ja nollavian, erittäin vakaan keskijännitteinen virranjakelujärjestelmä, joka varmistaa keskeytymättömän virransyötön ydinkuormille, kuten palvelimille ja jäähdytyslaitteet.

Ratkaisu: Täydellinen sähkönjakelujärjestelmä rakennettiin käyttämällä Usune Kyn28 Switchgear 12kV yksiköitä, mukaan lukien tulokaapit, mittauskaapit, PT-kaapit ja 12 lähtevät kaapit. Se on varustettu 40 kA oikosulkulla katkaisukyvyn tyhjiökytkimet ja älykkäät integroidut suojalaitteet nopean vian saavuttamiseksi eristys ja tarkka vian sijainti.

Käyttötulokset: Käyttöönotosta vuonna 2023 lähtien järjestelmä on toiminut ilman vikoja, 100 % tarkkuusaste suojatoimissa. Vuotuinen sähkökatkosaika on alle 5 minuuttia, mikä on täysin huippuluokkaa tietokeskuksen luotettavuuden virtalähdevaatimukset ja tehokkaasti välttäen kymmenien vuosien taloudelliset tappiot miljoonia dollareita sähkökatkojen vuoksi.

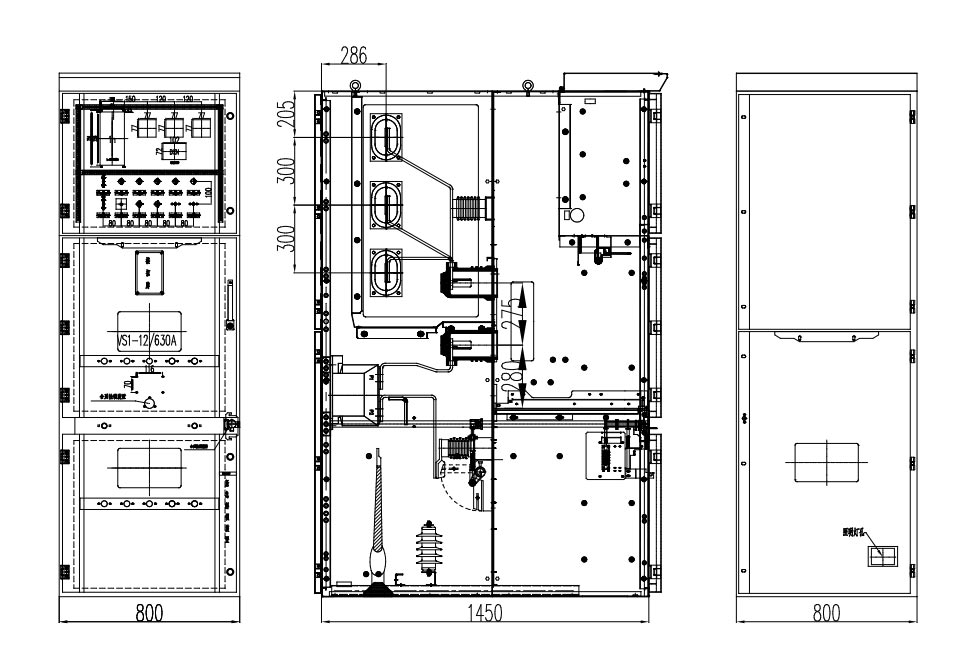

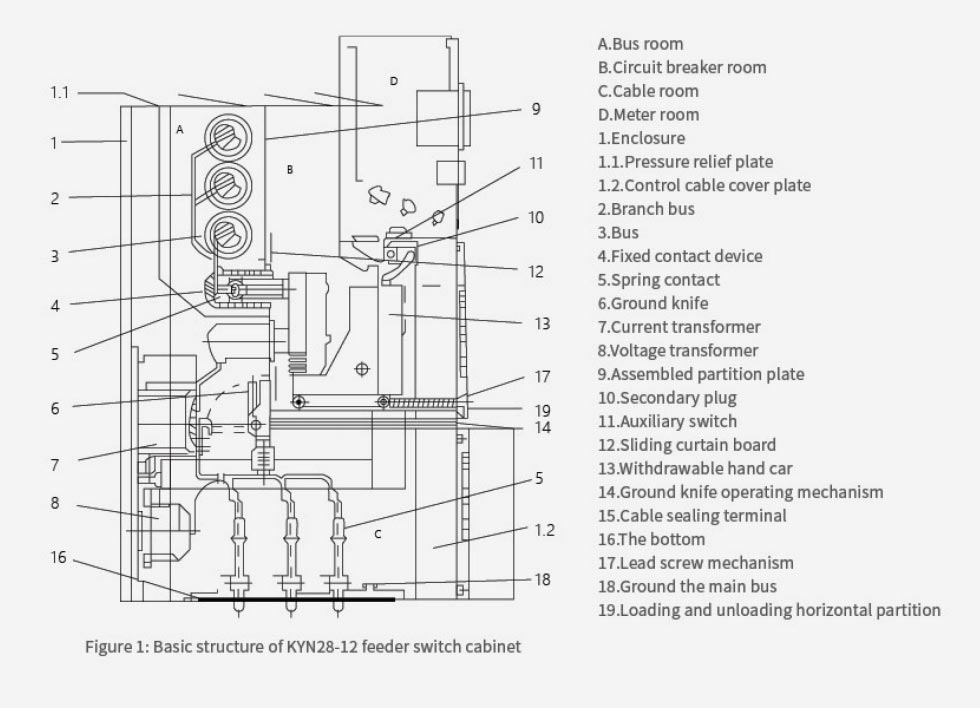

Tuotteen ulkomitta

Projektin viite

Cas-avaruuden raketin laukaisuprojekti

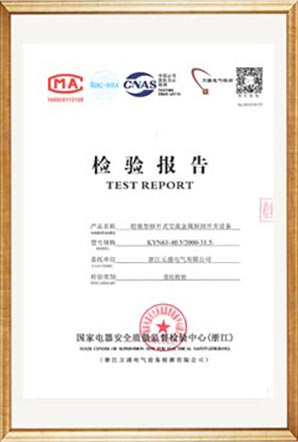

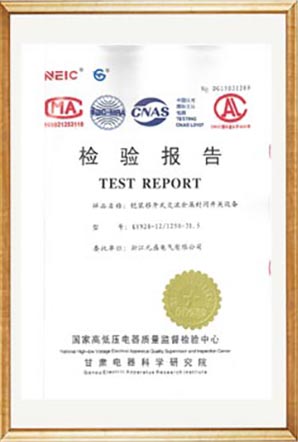

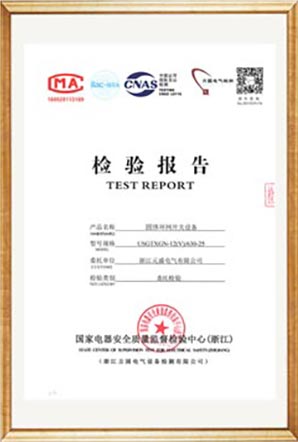

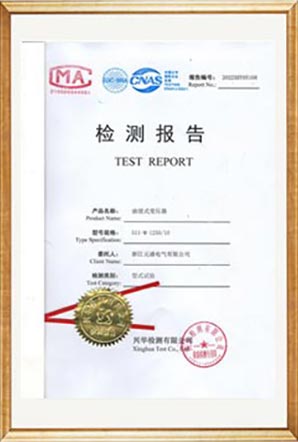

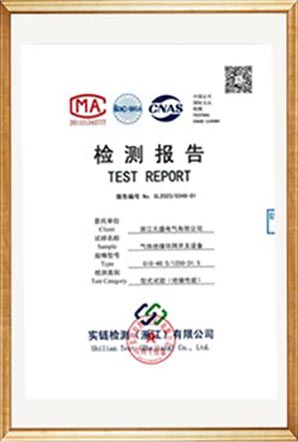

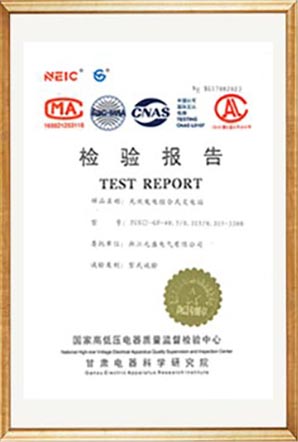

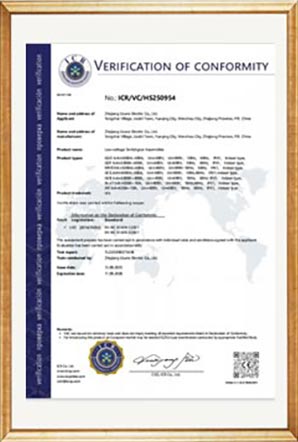

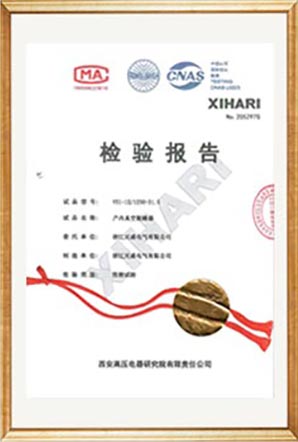

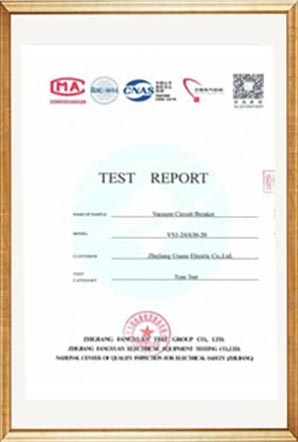

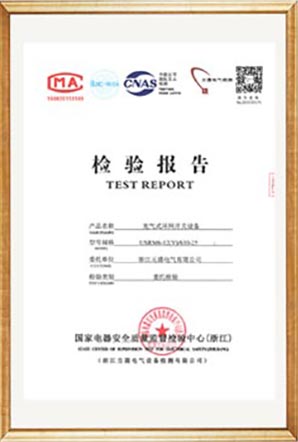

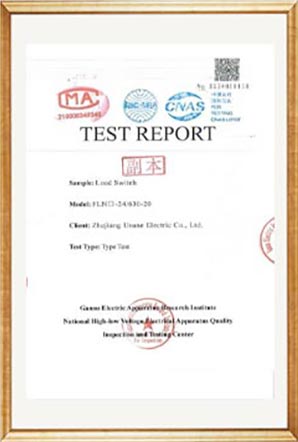

Testiraportti
