Zhejiang Usune Electric Co., Ltd. KYN28-12 keskijännitetyhjiökytkin, joka on kehitetty vuosien tutkimus- ja kehitystyön perusteella kokemus ja markkinoiden vaatimukset, sopii 3,6–12 kV sähköverkkoihin ja yksi-/kaksikiskojärjestelmiin mahdollistaen tehon vastaanotto, jakelu, valvonta ja suojaus.
KYN28-12 keskijännitetyhjiökytkinlaite on läpäissyt tiukat IEC-tyyppitestit. Yhtiöllä on a kattava ISO 9001, ISO 14001 ja ISO 45001 hallintajärjestelmä, joka varmistaa tuotteen vakaan toiminnan. Ammattilaisena Sähkönjakelulaitteiden toimittaja, Usune noudattaa periaatetta "laatu ensimmäinen, teknologiavetoinen" tarjoaa vakiokokoonpanot ja räätälöidyt ratkaisut erilaisiin projekteihin.
Pienjännitekojeisto
Keskijännitekojeisto

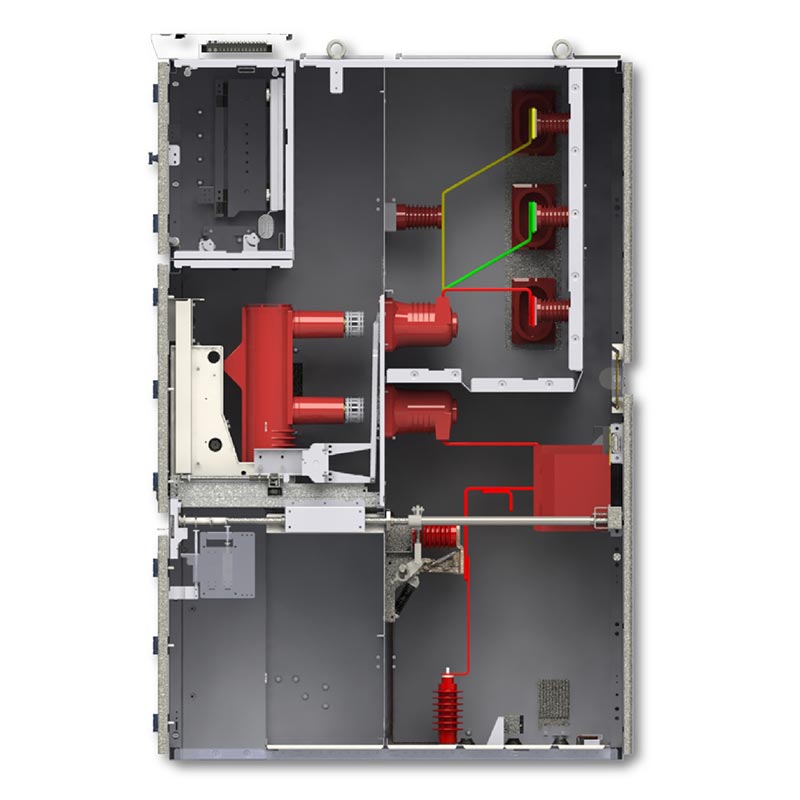

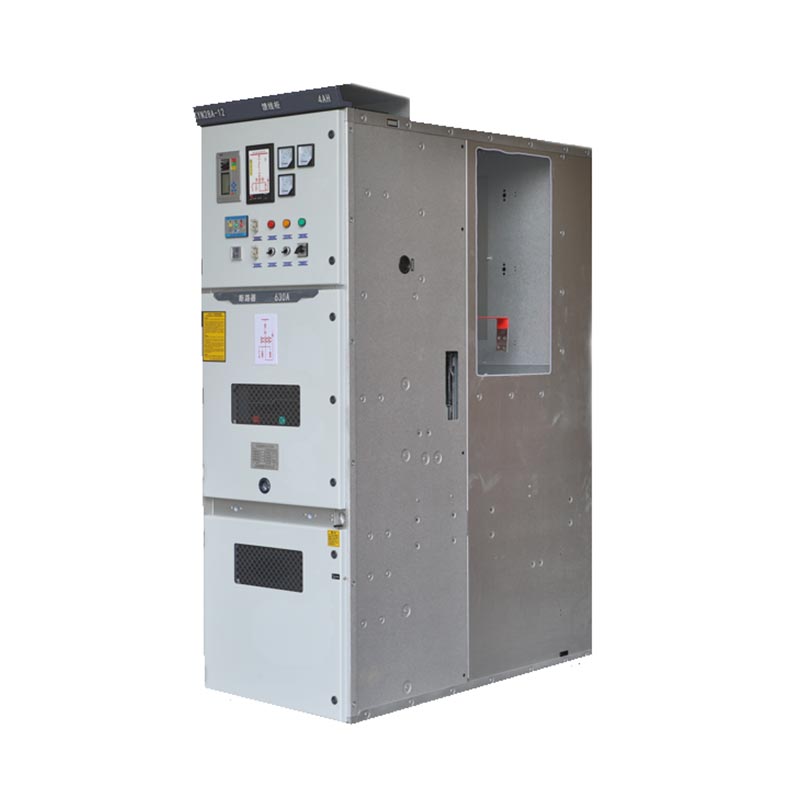

KYN28-12-keskijännitetyhjiökytkimessä on täysin suljettu metallipanssaroitu rakenne. Kaappi on tehty korkean korroosionkestävästä alumiini-sinkkiseosteräslevystä, jonka suojausluokka on IP4X. Sisäiset virtakiskot, katkaisijat, kaapelit ja pienjännitekomponentit on erotettu toisistaan riippumatta, mikä estää tehokkaasti leviämisen vikakaareista. Varustettu erillisellä siirtomekanismilla, se helpottaa työntämistä ja asettamista vaunu, tukee etuhuoltoa ja seinäkiinnitystä ja säästää lattiatilaa.
Varustettu kattavalla "viiden varmuudella" lukitusjärjestelmällä sähköisten väärinkäytösten estämiseksi; riippumaton Katkaisijaosastoon ja kaapeliosastoon voidaan valita lämmittimet kondensaatiokorroosion estämiseksi; kaapelikotelossa on runsaasti tilaa, mikä mahdollistaa siistin johdotuksen ja kätevän huollon.
Yhteensopiva useiden tyhjökatkaisijoiden, kuten VS1-12, ABB VD4 ja Schneider HVX, kanssa; voidaan konfiguroida kanssa jännitemuuntajat, eristysvaunut ja muut moduulit; vaunut ovat yleisesti vaihdettavissa, mikä vähentää ylläpidon vaikeus ja kustannukset.
| Parametri | Yksityiskohdat |
| Nimellisjännite | 3,6kV, 6,6kV, 7,2kV, 10kV, 11kV, 12kV, 13,8kV, 15kV, 17,5kV, 20kV, 24kV |
| Nimellistaajuus | 50/60 Hz |
| Nimellisvirta | 630A, 1250A, 1600A, 2000A, 2500A, 3150A, 4000A, 5000A |
| Nimellinen lyhytaikainen kestävyysvirta (4 s) | 16 kA, 20 kA, 25 kA, 31,5 kA, 40 kA |
| Nimelliseristystaso | Tehotaajuus: 42kV (1min); Salamapulssi: 75kV (huippu) |
| Suojaustaso | Shell IP4X, lokeroiden välinen IP2X |
| Ympäristön lämpötila | -15°C ~ +40°C |
| Paneelityypit | Tuleva, lähtevä, muuntajan suojaus, väyläkytkin, PT/VT jne. |

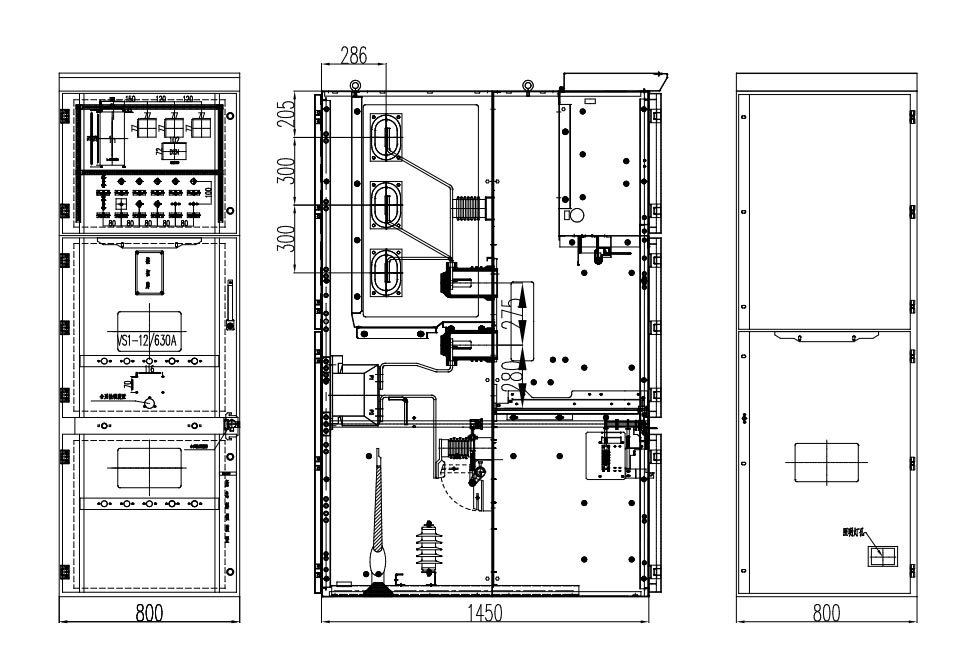

| Mitat (L × K × S) | 650/800/1000mm × 2300mm × 1450mm |
KYN28-12 vankan rakenteen ja vakaan suorituskyvyn ansiosta on ensisijainen valinta monille kriittisille aloille:
1. Energia ja infrastruktuuri: Voimalaitokset, tuulivoimalat ja keskitetyt sähköasemat.
2. Raskas teollisuus: Metallurgiset tehtaat, petrokemian kompleksit ja suuret tuotantoyritykset.
3. Liike- ja asuintilat: korkeat rakennukset, lentokentät, sairaalat ja datakeskukset.
1. Haaste: Suuri kansainvälinen satama vaati luotettavan ydinvoimajärjestelmän tukemaan 24/7 kontinkäsittelyä,
tullitarkastukset ja vaarallisten aineiden käsittelytoimet. Ratkaisun piti kestää alueen ankarat,
kostea rannikkoilmasto.
2. Ratkaisu: Tässä projektissa määriteltiin modulaarinen esivalmistettu sähköasema, joka integroi 14 Usune KYN28-12 -keskijännitettä
Tyhjiökytkimet korkeajännitteisenä jakeluytimenä.
3. Syyt Usunen valintaan: Usune erottui edukseen IP4X-suojausluokituksensa, kondensaation estolämmittimillään,
ja vankka metallikotelorakenne tekee siitä ihanteellisen syövyttäviin ja kosteisiin ympäristöihin.
4. Tulokset: Järjestelmä on otettu käyttöön onnistuneesti ja se toimii jatkuvasti 100 %:n käyttöajalla, mikä varmistaa
vakaa ja luotettava virtalähde sataman kriittisiin toimintoihin. Tämä projekti osoittaa täysin, miksi Usene, kuten a
johtava sähköalan valmistaja, on ensisijainen valinta kriittisiin sovelluksiin
maailmanlaajuisesti.
| Ei. | Tuote | Yksikkö | Arvo |
| 1 | Nimellisjännite | kV | 12 |
| 2 | Tehotaajuuden kestojännite (1 minuutti) | 42, 48 | |
| 3 | Salamaimpulssin kestojännite (huippuarvo) | 75, 85 | |
| 4 | Nimellistaajuus | Hz | 50 |
| 5 | Nimellisvirta | A | 630, 1250, 1600, 2000, 2500, 3150*, 4000*, 5000* |
| 6 | Nimellinen oikosulkuvirta (tehollinen arvo) | kA | 25, 31,5, 40, 50 |
| 7 | 4 sekunnin lämpöstabiilisuusvirta (tehollinen arvo) | 25, 31,5, 40, 50 | |
| 8 | Nimellishuippukestävyysvirta | kA | 63, 80, 100, 125, 150 |
| 9 | Suojausaste | Kotelo on IP4X ja IP2X, kun lokero ja katkaisijan ovi ovat auki |
*Vaaditaan pakotettu ilmajäähdytys.
Tehdas, voimme taata, että hintamme on kohtuullinen ja kilpailukykyinen.
Yleensä lainaamme 24 tunnin kuluessa kyselysi vastaanottamisesta.
Kyllä, tietysti hyväksymme OEM: n.
Toimitusaika riippuu tilatuista määristä, normaalisti 15-20 päivän sisällä maksun vastaanottamisesta.

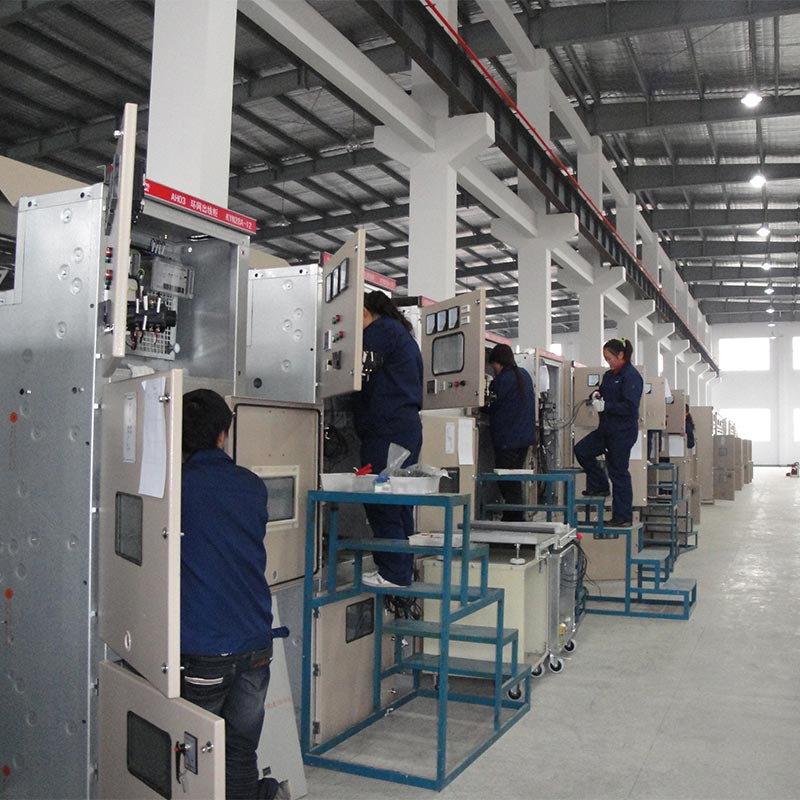

Kaikki tuotteet tarkastetaan lisävarusteista alkaen ja ne suoritetaan rutiinitesteillä ennen lähtöä tehtaamme.
Ota valokuvia tai videota laatuongelmista ja lähetä se meille tarkastusta ja vahvistusta varten, niin teemme a tyydyttävä ratkaisu sinulle 1-3 päivän kuluessa.
12 kuukautta toimituspäivästä.
● Olemme erikoistuneet alalle yli 14 vuotta, ja meillä on kokenut T&K-tiimi suunnittelusta.
ja kunkin projektin kehitystyö asiakkaan erityisvaatimusten perusteella.
● Meillä on erittäin tiukka laadunvalvontamenettely komponenteista valmiisiin tuotteisiin.
● Tasainen tuotantoaika 15-20 päivän sisällä.
● Meillä on täydet testiraportit tuotteille.
● Yksivaiheinen ratkaisu tarjotaan.
Yhteenvetona voidaan todeta, että KYN28-12-keskijännitetyhjiökytkin edustaa keskijännitetehon huippua jakelutekniikka. Se yhdistää turvallisuuskeskeisen suunnittelun, erinomaisen valmistuslaadun ja joustavan räätälöinnin vaihtoehtoja, jotka tarjoavat luotettavan pitkän aikavälin ratkaisun nykyaikaisiin sähköjärjestelmiin. Sen ylivoimainen T&K, valmistus ja palvelujärjestelmä, tämä lippulaivatuote saa edelleen maailmanlaajuista tunnustusta luotettavasta laadustaan ja kattavastaan tukea.
