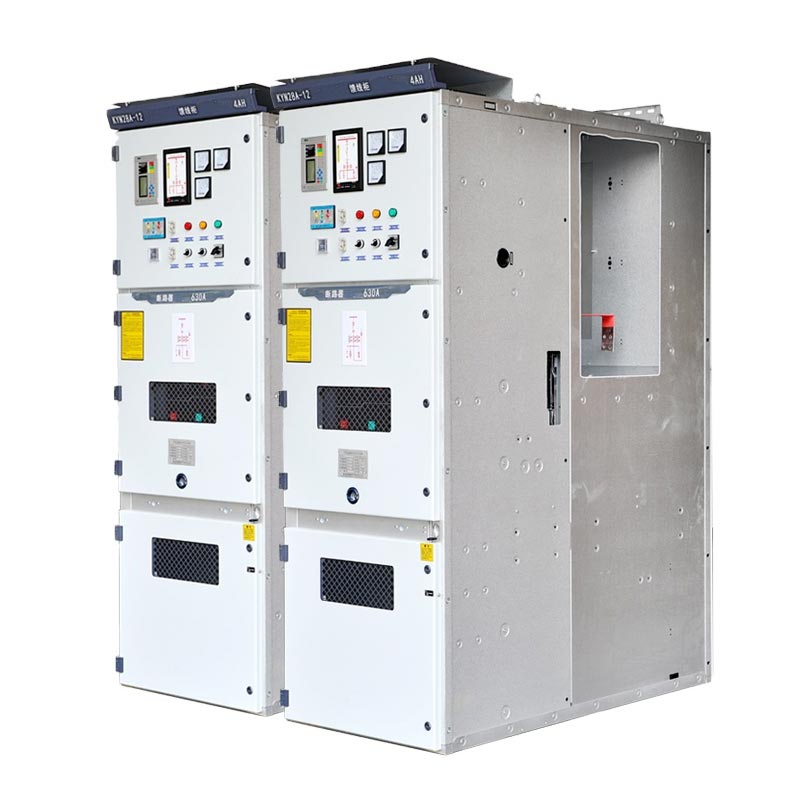

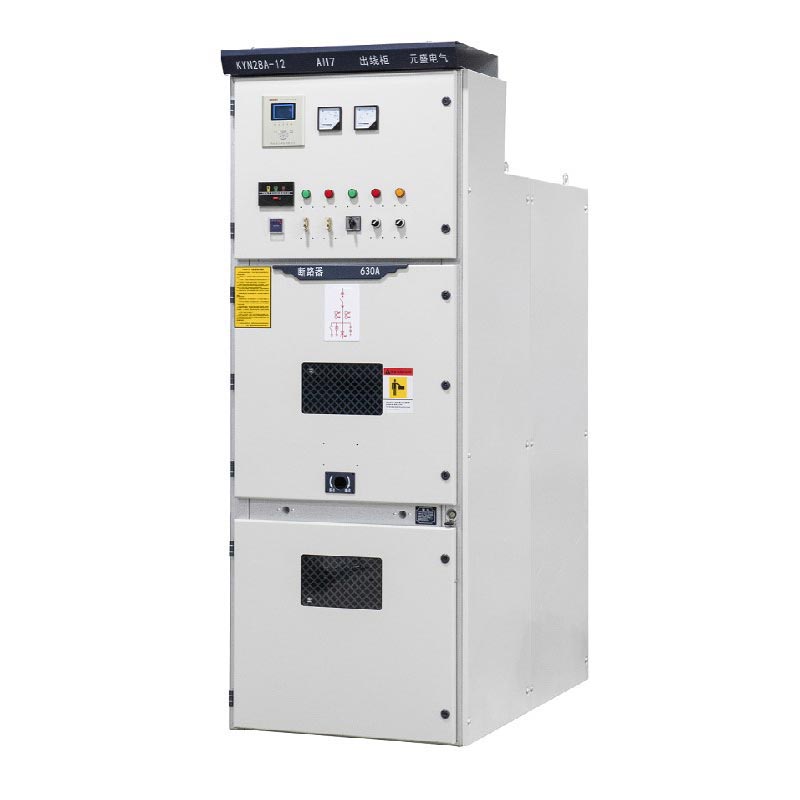

11kv Mv Vcb paneelit

11kV MV Vcb -paneelit on sijoitettu teollisuusluokan, erittäin luotettaviksi keskijännitetehonjakeluksi varusteet, sopii 11 kV ja alle jännitejärjestelmiin, ja sitä voidaan käyttää yksikiskossa, yksikiskosegmentoidussa tai kaksoiskiskossa virtakisko arkkitehtuurit. Ne noudattavat tiukasti standardeja, kuten IEC 60298, IEC 694, GB3906-2006 ja Saksan DIN VDE 0670, ja ovat ISO-johtamisjärjestelmä, joka on sertifioitu standardoidulla ohjauksella koko prosessin ajan.

Pienjännitekojeisto

Keskijännitekojeisto

Ydinparametrit ja rakenteelliset kohokohdat

1. Ydinparametrit

Nimellisjännite 11kV (yhteensopiva 3,6-12kV kanssa), kolmivaiheinen AC 50/60Hz, nimellisvirta 630A~2500A (muokattavissa), oikosulkuvirta 25kA~40kA, suojaustaso IP4X (kotelo), yhteensopiva useiden järjestelmien kanssa arkkitehtuurit.

2. Rakenteelliset kohokohdat

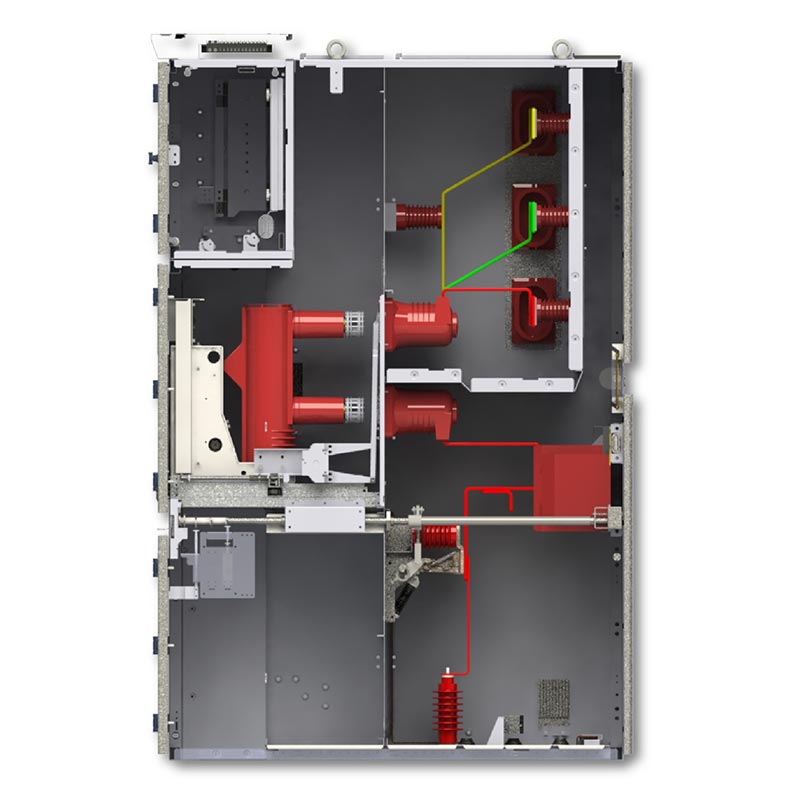

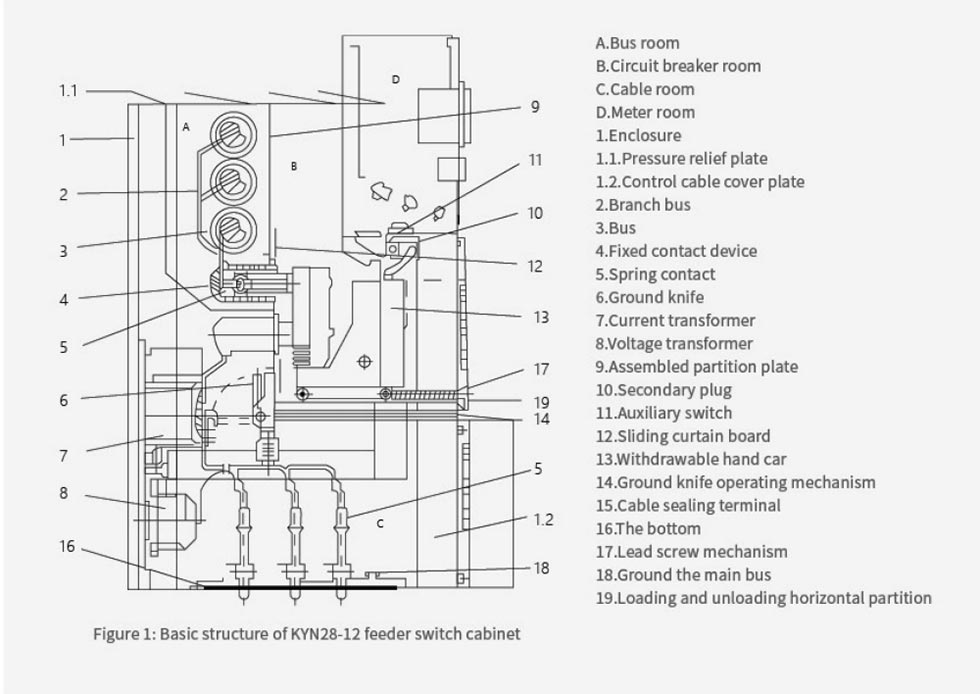

Metallipäällysteinen ulosvedettävä rakenne, neljä erillistä lokeroa, keskeisellä paikalla oleva käsikärry helpottaa huoltoa; varustettu kattavalla viiden varman turvalukitusjärjestelmällä, mekaanisella + sähköisellä kaksoissuojalla, väärinkäytösten poistaminen; vahva sopeutumiskyky ympäristöön, sopii erilaisiin sisätyöolosuhteisiin.

Keskeiset edut

1. Luotettava suorituskyky: Tyhjiökatkaisija nopealla vasteella, pitkä mekaaninen käyttöikä, sopii usein toiminta useissa skenaarioissa;

2. Turvallinen ja kätevä: Täysin suljettu suoja, käsikärryjen muotoilu tehokkaaseen huoltoon, tukee älykästä etäkäyttö ja -huolto;

3. Maailmanlaajuinen laatu: Kiinalainen valmistaja, standardoitu tehdas varmistaa tuotantokapasiteetin ja laadun; kuten a korkealaatuinen toimittaja, vientiä useille alueille ja tarjoaa täyden palvelun.

Reaalimaailman sovellustapaus

Tapaus 1: 11 kV jakeluprojekti 110 kV sähköasemalla Kaakkois-Aasiassa

1. Hankkeen tausta: Tämä sähköasema on alueen ydinvirtalähde, joka vaatii vakaata 11 kV tehoa toimitukset ympäröiville teollisuuspuistoille ja asuinalueille. Laitteen tulee olla erittäin luotettava ja yhteensopivuus ja olla yhteensopiva paikallisen 50 Hz:n sähköjärjestelmän kanssa.

2. Sovellusratkaisu: Käytä räätälöityjä 28 KYN28A-12 11kV MV VCB -paneelia, joissa käytetään yksi segmentoitu kisko arkkitehtuuri ja varustettu VS1-tyhjiökytkimillä, jotka täyttävät kaksipiiriset tehonsyöttövaatimukset.

3. Toteutustulokset: Kolmen vuoden aikana käyttöönotosta laite on toiminut ilman epäonnistumisia, läpäisi menestyksekkäästi useita testejä äärimmäisissä olosuhteissa, kuten ukkosmyrskyissä ja korkeissa lämpötiloissa. Se täydentää tarkasti virranjakelun ja vikasuojauksen auttaen sähköasemaa saavuttamaan "nollavirtakatkoksen". käyttö ja huolto", ja se on saanut paikalliselta voimalaitokselta korkean tunnustuksen.

Tapaus 2: Korkeajännitteisen virranjakelun päivitys eurooppalaisessa autotehtaassa

1. Hankkeen tausta: Tehtaan meisto- ja maalauspajoilla on erittäin korkeat tehovaatimukset toimitusvakaus, mikä edellyttää päivityksen 11 kV:n sähkönjakelujärjestelmään. Laitteen tulee olla EU:n mukainen IEC-standardeja, mutta samalla huomioi myös huollon helppous ja tilankäyttö.

2. Sovellusratkaisu: Valittiin 16 Usune 11kV MV VCB -paneelia, joissa käytettiin keskeisellä paikalla olevaa käsikärryä rakenne, joka on yhteensopiva yhden kiskon järjestelmän kanssa, ja varustettu kondenssivedenestolämmittimillä ja älykkäillä lämpötilan ja kosteuden valvontamoduulit.

3. Toteutustulokset: Laite mukautuu täydellisesti eurooppalaiseen 50Hz/60Hz-kaksoistaajuusjärjestelmään. Asennus ei vaikuta normaaliin työpajan tuotantoon ja käsikärry voidaan vetää nopeasti ulos huoltoa varten. Päivityksen jälkeen tehtaan virtalähteen vikaprosentti laski 90 %, mikä vastasi jatkuvia tuotantotarpeita autojen valmistuksesta.

Työympäristö

1.Ympäristön lämpötila: maksimi +40°C, minimi -10°C;
2.Suhteellinen kosteus: päivittäinen keskiarvo ≤ 95 %, kuukausittainen keskiarvo ≤ 90 %;
3. Korkeus: ≤ 1000 m;
4. Seisminen intensiteetti: ei yli 8;
5. Laitteet on asennettava paikkoihin, joissa ei ole palo- tai räjähdysvaaraa, vakavaa saastumista tai kemikaaleja korroosiota ja voimakasta tärinää.
6.Jos laitetta käytetään ympäristöolosuhteissa, jotka ylittävät GB:ssa määritellyt normaalit vaatimukset 3906, käyttäjän ja valmistajan on sovittava asiaankuuluvista järjestelyistä.

Tekniset tiedot

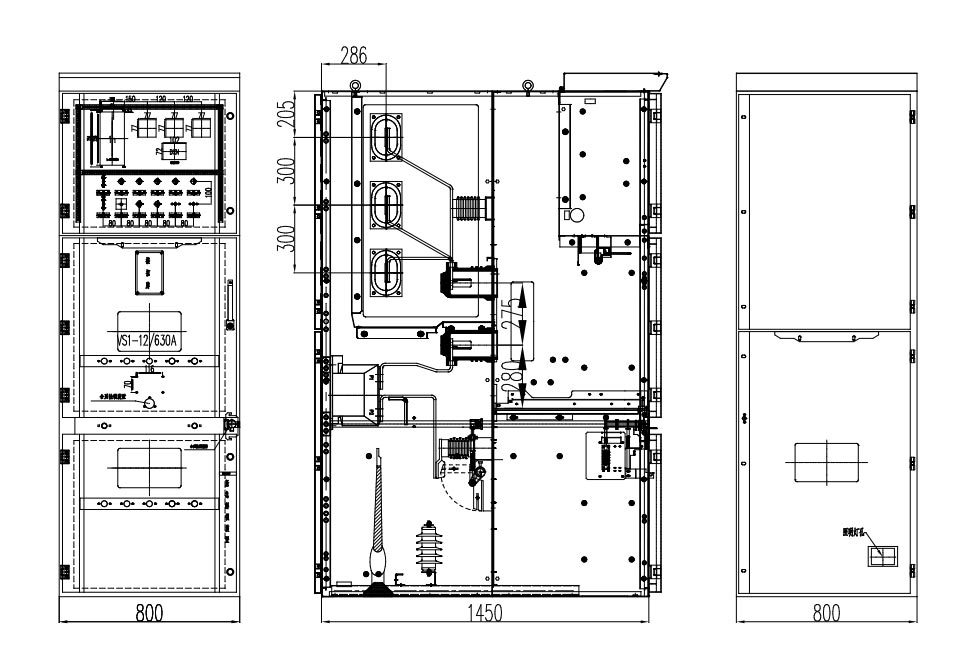

Tuotteen ulkomitta

Projektin viite

Cas-avaruuden raketin laukaisuprojekti

Testiraportti

UKK

Q1: Viisinkertainen lukitustoiminto?

V: Sisältää viisi päätoimintoa, kuten väärinkäytön estävä katkaisija, jossa on mekaaninen ja sähköinen kaksoistoiminto lukitus väärinkäytön estämiseksi.

Q2: Ovatko 11kV MV Vcb -paneelit yhteensopivia 10kV järjestelmien kanssa?

V: Täysin yhteensopiva, ei muutoksia, voi suoraan korvata olemassa olevat laitteet ja parametrien mukauttamisen on tuettu.

Q3: Vientivaatimustenmukaisuus ja huoltopalvelu?

V: Kansainvälisten standardien mukainen, alueelliset sertifikaatit voidaan räätälöidä; nopea vastaus Kiinalta tehdas ja paikalliset huoltopalvelut maailmanlaajuisista myyntipisteistä.

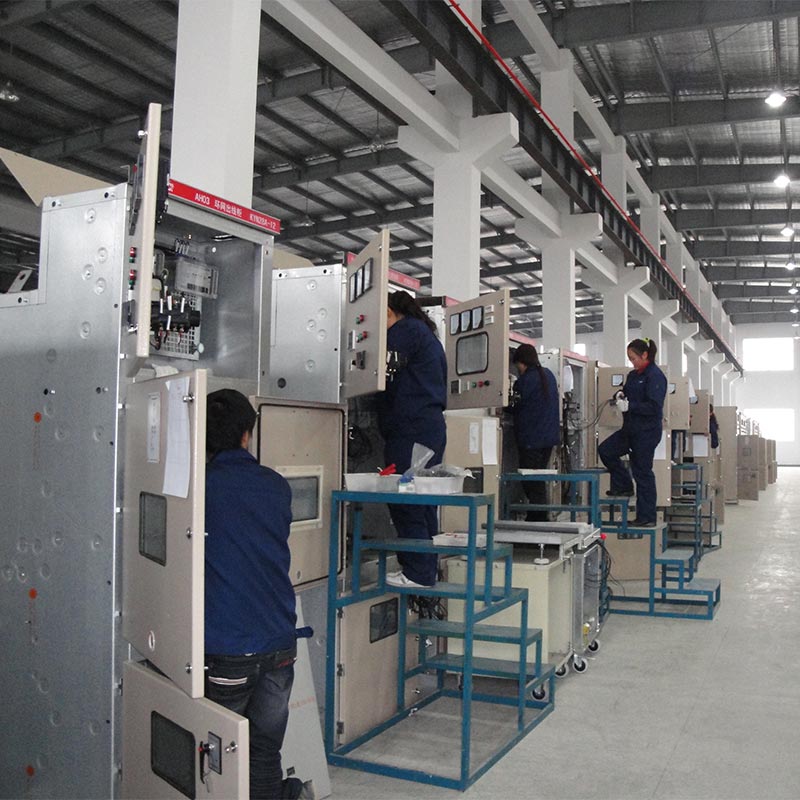

Tuotemerkin ja tehtaan vahvuus

Usune luottaa ydintehtaalleen Kiinassa, jonka vuotuinen tuotantokapasiteetti on yli 5 000 paneelia. Se ylpeilee digitalisoitu päästä päähän -hallinta, joka yhdistää T&K:n, valmistuksen ja myynnin. Sen tuotteita on yli 30 maat, tekee siitä luotettavan keskijännitteen sähkönjakelun toimittajan ja valmistajan maailmanlaajuisille asiakkaille.
