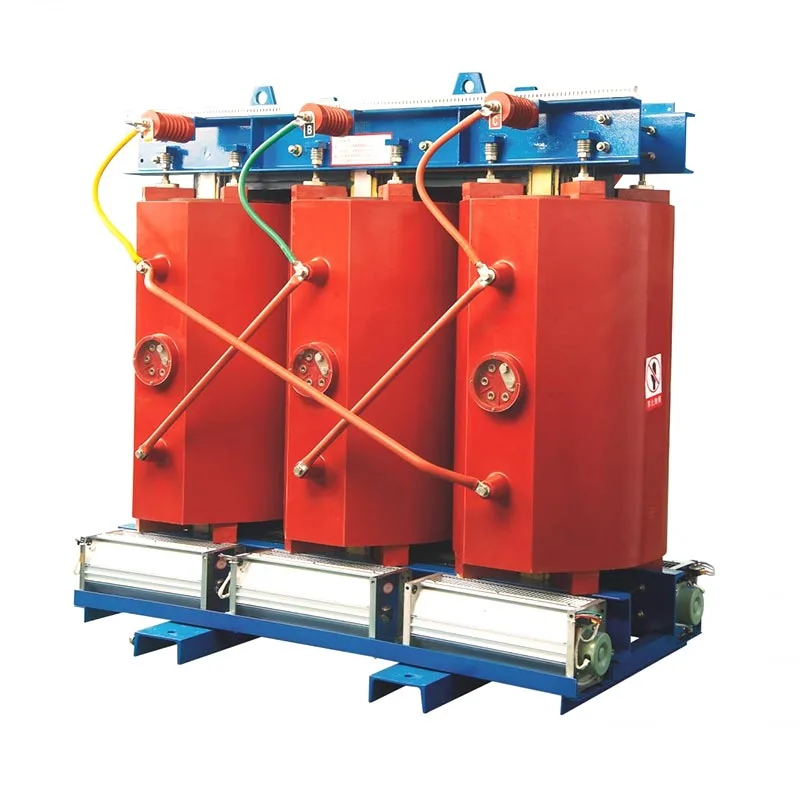

An11kV 1000kVA kuivatyyppinen muuntajaon keskijännitteinen jakelumuuntaja, joka on suunniteltu siirtämään sähköenergiaa 11 kV:n syöttöjännitteestä alempaan käyttöjännitteeseen säilyttäen samalla sähköeristyksen, jännitteen vakauden ja turvallisen virranjakelun. Tämä opas selittää sen rakenteen, toimintaperiaatteen, tekniset tiedot, sovellukset, asennusnäkökohdat, suojausvaatimukset, huoltokäytännöt sekä teollisten ja kaupallisten sähköjärjestelmien ostopisteet.
1000kVA muuntaja tarjoaa 1000 kilovolttiampeerin nimellistehokapasiteetin, kun taas 11kV tunnistaa ensiöjänniteluokan. Toisin kuin öljyupotettu muuntaja, kuivatyyppinen muuntaja käyttää ilmaa jäähdytysväliaineena eikä ole riippuvainen mineraalieristysöljystä. Valuhartsimallit voivat tarjota kompaktin ratkaisun sisäasemille, kaupallisille rakennuksille, teollisuuslaitoksille, dataan liittyville laitoksille, uusiutuvan energian asennuksille ja muihin paikkoihin, joissa palokäyttäytyminen, ylläpito, tila ja ympäristönäkökohdat ovat tärkeitä.
Varsinaista spesifikaatiota ei saa koskaan valita pelkästään tyyppikilven arvosta. Toissijainen jännite, vektoriryhmä, impedanssi, eristystaso, käämitysmateriaali, lämpötilan nousu, jäähdytysmenetelmä, kotelon suojaus, korkeus, ympäristön lämpötila, harmoninen kuormitus, oikosulkuolosuhteet ja sovellettavat standardit vaikuttavat kaikki lopulliseen suunnitteluun.
An11kV 1000kVA kuivatyyppinen muuntajaon kolmivaiheinen sähkömuuntaja, jota käytetään yleisesti vähentämään keskijännitesähköä alempaan jännitteeseen, joka sopii jatkojakeluun ja sähkölaitteisiin. Muuntajan nimellisnäkyvä teho on 1000 kVA ja ensiöjännite 11 kV.
Termikuiva tyyppitarkoittaa, että muuntaja ei käytä nestemäistä eristysöljyä ensisijaisena eriste- ja jäähdytysaineenaan. Suunnittelusta riippuen käämit voivat olla avokäämittyjä, tyhjiöpainekyllästettyjä tai kapseloituja hartsiin. Valuhartsirakenne on erityisen yleistä siellä, missä vaaditaan mekaanista suojausta, ympäristön kestävyyttä ja vähäistä riippuvuutta nesteeristyksestä.
IEC 60076-11 kattaa erityisesti kuivatyyppiset tehomuuntajat, joiden laitteiden korkein jännite on enintään 72,5 kV ja vähintään yksi käämi, joka toimii yli 1,1 kV, mikä tekee siitä suoraan merkityksellisen monille 11 kV kuivatyyppisille muuntajille.
11kV ilmoittaa ensiöpuolen nimellisjännitteen. Laitteen tarkka eristystaso ja nimellisjännite on vahvistettava projektin spesifikaatiosta ja sovellettavasta standardista eikä pelkästään nimellisjännitteestä.
1000kVA on muuntajan nimellisteho. Se kuvaa sähköistä kuormituskykyä tietyissä käyttöolosuhteissa sen sijaan, että se edustaa suoraa 1000 kW:n tehoa.
Kolmivaiheisessa järjestelmässä likimääräinen täyden kuorman linjavirta voidaan laskea käyttämällä:
Esimerkiksi jännitteillä 11kV ja 1000kVA primääritäyskuormitusvirta on noin52,5A. Toisiovirta riippuu valitusta pienjännitteestä. Esimerkiksi 400 V:lla teoreettinen kolmivaiheinen täyskuormitusvirta on noin1,443A. Nämä laskelmat ovat hyödyllisiä esisuunnittelussa, kun taas lopullisen kaapelin, katkaisijan, virtakiskon ja suojauksen valinnan on noudatettava koko projektin suunnittelua.
Kuivatyyppisen muuntajan suorituskyky riippuu useiden pääkomponenttien koordinoidusta suunnittelusta. Tyypillinen 11kV 1000kVA yksikkö sisältää seuraavat:
| Komponentti | Ensisijainen toiminto | Tärkeä huomio |
|---|---|---|
| Magneettinen ydin | Tarjoaa magneettisen reitin energian siirtoon | Ydinmateriaali, liitosrakenne ja häviöt |
| HV käämitys | Vastaanottaa 11kV jännitteen | Eristys, johdinmateriaali, impulssinkestävyys |
| LV käämitys | Tarjoaa tarvittavan pienjännitelähdön | Jännite, virtakapasiteetti, lämpötilan nousu |
| Eristysjärjestelmä | Erottelee jännitteiset komponentit sähköisesti | Lämpö-, dielektrisyys- ja ympäristötehokkuus |
| Hartsikapselointi | Suojaa käämityksiä valuhartsimalleissa | Valulaatu, tyhjyyden hallinta, lämpöteho |
| Jäähdytysjärjestelmä | Poistaa käytön aikana syntyneen lämmön | AN- tai ANAF-toiminta ja ilmanvaihto |
Valuhartsimalleissa hartsikapseloidut käämit voivat tarjota kiinteän eristysrakenteen kelojen ympärille. Lopullinen rakenne tulisi kuitenkin arvioida vaadittujen sähköisten, lämpö-, ympäristö- ja mekaanisten olosuhteiden mukaan eikä pelkästään hartsirakenteen perusteella.
Muuntaja toimii sähkömagneettisen induktion kautta. Kun ensiökäämiin syötetään 11 kV vaihtojännite, se tuottaa vaihtuvan magneettivuon ytimeen. Tämä magneettivuo kytkeytyy toisiokäämiin ja indusoi jännitteen kierrossuhteen mukaan.
Luonnonilmajäähdytyksessä lämpö siirtyy aktiivisista osista ympäröivään ilmaan konvektion ja säteilyn kautta. Sovelluksiin, joissa lämmöntarve on suurempi, voidaan lisätä paineilmapuhaltimia. Valitun jäähdytysjärjestelyn tulee vastata muuntajan määritettyä tehoa ja käyttöympäristöä.
Ostajan tulee pyytää täydellinen tekninen tietolomake sen sijaan, että hän ostaisi vain "11kV 1000kVA" -standardin mukaan. Tyypillisessä projektispesifikaatiossa tulee käsitellä:
| Parametri | Miksi sillä on merkitystä |
|---|---|
| Nimelliskapasiteetti | Määrittää näennäistehon: 1000kVA. |
| Ensisijainen jännite | On vastattava todellista keskijänniteverkkoa. |
| Toissijainen jännite | Määrittää yhteensopivuuden loppupään laitteiden kanssa. |
| Taajuus | Yleisiä projektiarvoja ovat 50 Hz tai 60 Hz. |
| Vektoriryhmä | Määrittää vaihesiirron ja käämikytkennän. |
| Impedanssi | Vaikuttaa jännitteen säätöön ja vikavirtakäyttäytymiseen. |
| Tappiot | Vaikuttaa käyttölämpötilaan ja elinkaaren energiankulutukseen. |
| Lämpötilan nousu | Määrittää lämpökäyttöolosuhteet ja eristysvaatimukset. |
| Eristyksen taso | Tärkeää dielektrisen kestävyyden ja järjestelmän koordinoinnin kannalta. |
| Kotelo/IP-luokitus | Suojaa muuntajaa ympäristö- ja vahingossa tapahtuvilta kosketuksilta. |
Valmistajan julkaistut tiedot osoittavat, että 11kV-luokan 1000kVA kuivatyyppisillä muuntajilla voi olla olennaisesti erilaiset häviöarvot, käämimateriaalit, mitat, vektoriryhmät, impedanssiarvot ja jäähdytysjärjestelyt. Siksi nämä parametrit tulisi vahvistaa tarkalle mallille sen sijaan, että oletetaan, että kaikki 1000 kVA muuntajat ovat teknisesti vastaavia.
Kuivamuuntajatekniikka on erityisen hyödyllinen, kun asennusympäristössä painotetaan sisäkäyttöä, palonäkökohtia, pienempiä nesteeristysvaatimuksia tai yksinkertaistettua huoltoa.
IEC 60076-11 käsittelee myös ilmastoluokkia, korkeuteen liittyviä lämpö- ja dielektrisiä näkökohtia, kotelointia, palokäyttäytymistä ja seismisen luokittelua, mikä havainnollistaa, miksi ympäristöolosuhteet tulisi ottaa huomioon muuntajan määrittelyssä.
11kV 1000kVA kuivamuuntajaa voidaan käyttää aina, kun 11kV jakelujärjestelmä tarvitsee keskitehoisen alennusmuuntajan ja asennusvaatimukset ovat yhteensopivat kuivatyyppisen tekniikan kanssa.
Muuntajan valinta tulee aloittaa sähköjärjestelmästä tuoteluettelon sijaan. Seuraava tarkistuslista voi auttaa estämään teknisiä aukkoja:
Jopa hyvin suunniteltu muuntaja voi toimia huonosti, jos asennusympäristössä ei ole riittävää välystä, ilmanvaihtoa, suojausta tai sähköistä koordinaatiota.
Asennusolosuhteet eivät ole vain mekaanisia yksityiskohtia. IEC 60076-11 tunnistaa erityisesti korkeuden ja ympäristöolosuhteiden vaikutuksen muuntajan lämpö- ja dielektriseen suorituskykyyn, joten nämä parametrit tulee ilmoittaa määrittelyvaiheessa.
Kuivamuuntajat yleensä välttävät öljyyn liittyviä huoltotehtäviä, mutta vaativat silti määräaikaistarkastuksia. Huoltovälit tulee määrittää valmistajan ohjeiden, käyttöolosuhteiden, paikallisten määräysten ja asennuksen kriittisyyden mukaisesti.
| Tarkastusalue | Mitä tarkistaa |
|---|---|
| Käämit | Näkyvä kontaminaatio, vauriot, epänormaalit purkausjäljet tai huononeminen. |
| Liitännät | Liittimen kunto, tiiviys, ylikuumenemismerkit ja kaapelin kunto. |
| Jäähdytys | Ilmakanavat, ilmanvaihto, tuulettimet, jos ne on asennettu, ja epänormaali lämpötila. |
| Lämpötilan valvonta | Anturin lukemat, hälytykset, säätimen toiminta ja historialliset trendit. |
| Ympäristö | Pöly, kosteus, syövyttävä ympäristö ja huoneen ilmanvaihto. |
Yksi käytännöllisimmistä huoltotoimenpiteistä on jäähdytyspintojen ja ilmanvaihtoreittien puhtaana pitäminen. Liiallinen pöly voi vähentää lämmönsiirtoa ja saattaa ajan mittaan aiheuttaa ei-toivottuja eristysolosuhteita.
Kuiva- ja öljymuuntajat voivat suorittaa keskijännitteen jakelutehtäviä, mutta niiden rakenne- ja asennusominaisuudet ovat erilaiset.
| Tekijä | Kuiva tyyppi | Öljy upotettu |
|---|---|---|
| Eristysväline | Ilma- ja/tai kiinteä eristysjärjestelmä | Eristävä neste |
| Öljynhallinta | Ei vaadita | Vaaditaan suunnittelun ja käyttöolosuhteiden mukaan |
| Sisäasennus | Yhteinen sovellus | Riippuu paikallisista suunnittelu- ja turvallisuusvaatimuksista |
| Huomioitavaa palosta | Ei muuntajaöljyn palokuormaa | Edellyttää nestetyypin ja asennusvaatimusten huomioon ottamista |
| Tyypillinen huolto | Tarkastus, puhdistus, liitännät, jäähdytys ja valvonta | Sisältää nesteisiin liittyvät tarkastus- ja huoltovaatimukset |
Sopiva tekniikka riippuu pikemminkin projektista kuin yleisestä säännöstä. Kuormitusprofiili, tila, ympäristöolosuhteet, palovaatimukset, asennuspaikka, alkukustannukset, elinkaarinäkökohdat ja paikalliset määräykset tulee kaikki arvioida.
Kansainvälisissä hankinnoissa tekninen viestintä on yhtä tärkeää kuin tarjottu hinta. Ennen tilauksen tekemistä ostajien tulee pyytää selkeät asiakirjat, jotka kattavat muuntajan tarkan kokoonpanon.
Vakiintuneiden muuntajien valmistajien julkaistut tekniset dokumentaatiot osoittavat, että jopa saman 11 kV:n ja 1000 kVA:n arvot jakavat muuntajat voivat erota käämimateriaalin, häviöarvojen, vektoriryhmän, impedanssin, eristysjärjestelmän, mittojen ja jäähdytyskokoonpanon osalta.
Zhejiang Usune Electric Co., Ltd.voidaan esittää mahdollisena toimittajana asiakkaille, jotka etsivät räätälöityjä muuntajaratkaisuja. Hankekohtaista tarjousta varten ostajan tulee toimittaa sähköjärjestelmän parametrit, asennusympäristö, sovellettavat standardit, toimituskohde ja tarvittavat lisävarusteet tai kotelon tekniset tiedot.
Se voi sopia moniin teollisiin sovelluksiin, kun 11kV syöttö, toisiojännite, kuormitusprofiili, asennusolosuhteet, suojajärjestelmä ja vaadittu kapasiteetti vastaavat projektia. Varsinainen kuormituslaskenta on suoritettava ennen valintaa.
Kolmivaiheisessa 11 kV järjestelmässä teoreettinen täyden kuorman ensiövirta on noin 52,5 A. Varsinaisessa järjestelmän suunnittelussa tulee ottaa huomioon myös muuntajan toleranssi, käyttöolosuhteet, suojausasetukset ja verkon ominaisuudet.
Toisiojännite on projektikohtainen. Yleisiä pienjännitekokoonpanoja ovat 400V, 415V ja 433V, mutta muitakin jännitteitä voidaan suunnitella sähköjärjestelmästä riippuen.
Ei välttämättä. Monet kuivatyyppiset muuntajat toimivat luonnollisella ilmajäähdytyksellä. Pakkoilmajäähdytystä voidaan lisätä, kun suunnittelu vaatii lisättyä lämpökapasiteettia tai erityisiä käyttöolosuhteita.
IEC 60076-11:2018 on tärkein IEC-standardi, joka kattaa erityisesti kuivatyyppiset tehomuuntajat määritellyn soveltamisalansa sisällä. Muita kansallisia, alueellisia, hanke-, asennus- tai tehokkuusvaatimuksia voidaan myös soveltaa.
kVA mittaa näennäistehoa ja kW pätötehoa. Suhde riippuu tehokertoimesta: kW = kVA × tehokerroin. Siksi 1000kVA muuntajaa ei pitäisi automaattisesti kuvata 1000kW:n virtalähteeksi.
Monet valmistajat voivat konfiguroida parametreja, kuten toisiojännitteen, vektoriryhmän, käämitysmateriaalin, impedanssin, väliottoalueen, kotelon, jäähdytysjärjestelyn, lisävarusteet ja valvontajärjestelmän projektin vaatimusten mukaisesti. Jokainen räätälöinti tulee vahvistaa sovellettavan teknisen standardin mukaisesti.
An11kV 1000kVA kuivatyyppinen muuntajaon enemmän kuin jännite- ja kapasiteettilukujen yhdistelmä. Sen todellinen suorituskyky riippuu sähkösuunnittelun, eristyksen, lämmönhallinnan, käämityksen, ydinhäviöiden, impedanssin, ympäristöolosuhteiden, suojauksen, asennuksen ja huollon vuorovaikutuksesta.
Suunnittelutiimille ja ostopäälliköille luotettavin tapa on aloittaa täydellisestä sähkövaatimuksesta ja pyytää sitten yksityiskohtainen tekninen ehdotus. Taattujen häviöiden, eristystasojen, vektoriryhmän, impedanssin, lämpötilan nousun, mittojen, testauksen, lisävarusteiden ja huoltotuen vertailu voi auttaa varmistamaan, että valittu muuntaja vastaa todellista sovellusta.
Zhejiang Usune Electric Co., Ltd. voi tukea asiakkaita arvioimaan keskijännitekuivamuuntajien vaatimuksia ja projektikohtaisia kokoonpanoja. Jos suunnittelet uutta sähköasemaa, päivität teollisuuden sähköjärjestelmää tai etsit 11kV 1000kVA muuntajaa kaupalliseen tai infrastruktuuriprojektiin,ota meihin yhteyttäjännite, kapasiteetti, taajuus, asennusolosuhteet ja tekniset vaatimukset keskustellaksesi sopivasta muuntajaratkaisusta.
-
