KYN61-40.5 sisätiloissa oleva metallipäällysteinen irrotettava AC-kytkinlaite on suunniteltu 40,5kV, 50/60Hz kolmivaiheiset AC-virranjakelujärjestelmät. ABB:n hyväksyminen standardoitu ääriviivasuunnittelu ja ihmisen ja koneen rajapintakonseptit, tämä suurjännitekojeistossa yhdistyvät todistettu KYN61-osastorakenne ABB-tyylinen teollinen ulkonäkö ja edistyneet käyttöturvallisuusominaisuudet.
Suunniteltu luotettaviin keskijännitesovelluksiin KYN61-40.5 kytkinlaite tarjoaa erinomaisen mekaanisen lujuuden, sähköinen suorituskykyä ja huoltomukavuutta sähköasemille, voimalaitoksille ja teolliset sähköjärjestelmät.
KYN61-40.5 kojeiston kaapin runko on valmistettu korkealaatuisesta alumiinisinkityt teräslevyt, jotka on käsitelty CNC-taivutustekniikalla. The rakenne käyttää erittäin lujaa pultattua kokoonpanomenetelmää ilman hitsausta, mikä varmistaa erinomainen kaapin jäykkyys, mittatarkkuus ja pitkäaikainen mekaaninen vakaus.
Kaapin vakiomitat ovat:
Kotelo on jaettu maadoitettujen metalliseinien avulla neljään itsenäiseen osaan osastot:
Jokaisessa osastossa on itsenäinen paineenalennuskanava vapauttaa sisäkaaren painetta ja parantaa käyttöturvallisuutta.

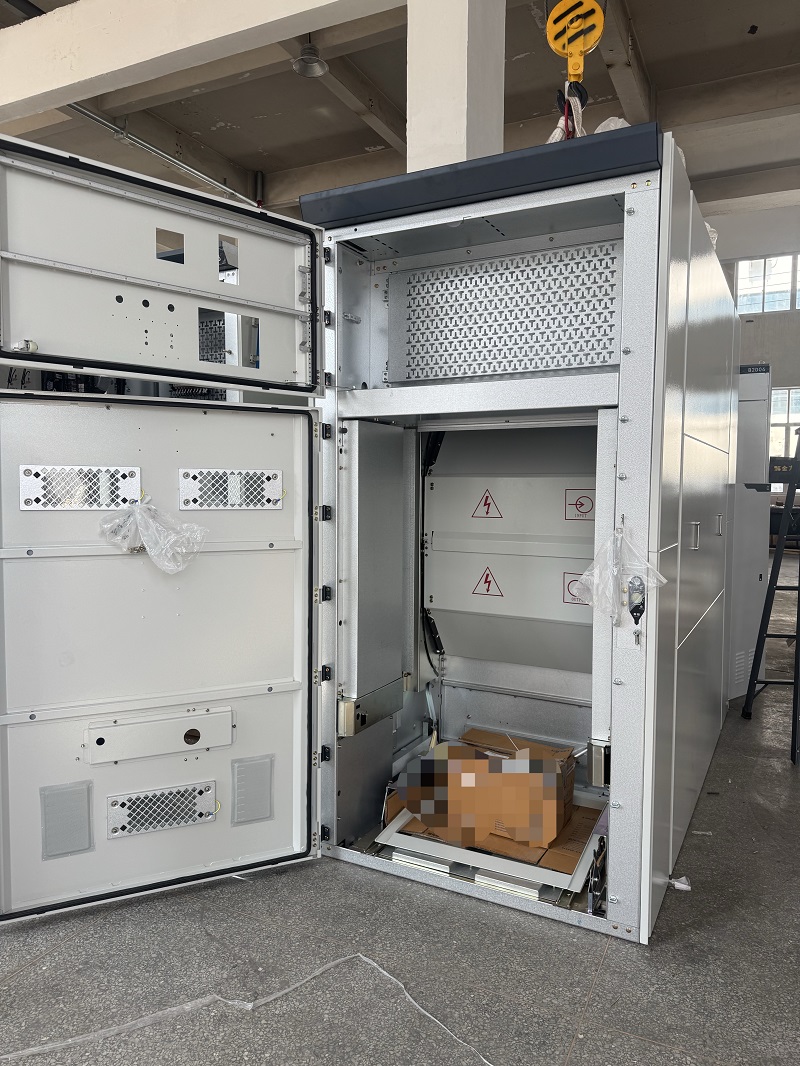

KYN61-40.5-kytkinlaitteen etupaneelissa on integroitu toimintamalli. Instrumentin katseluikkuna, mekaaninen käyttökahva, käsikärryasento ilmaisin, lukitusmekanismi ja varoitustarrat on järjestetty selkeästi ja järjestetty asettelu, jonka avulla käyttäjät voivat nopeasti tunnistaa laitteiden tilan.
Optimoidut tuuletusritilät takaavat tehokkaan lämmönpoiston samalla kun ne pysyvät kunnossa puhdas ja yhtenäinen kaapin ulkonäkö. Kotelon suojausluokka saavuttaa IP4X ja suojaustaso on IP2X, kun katkaisijaosaston ovi on avattu.

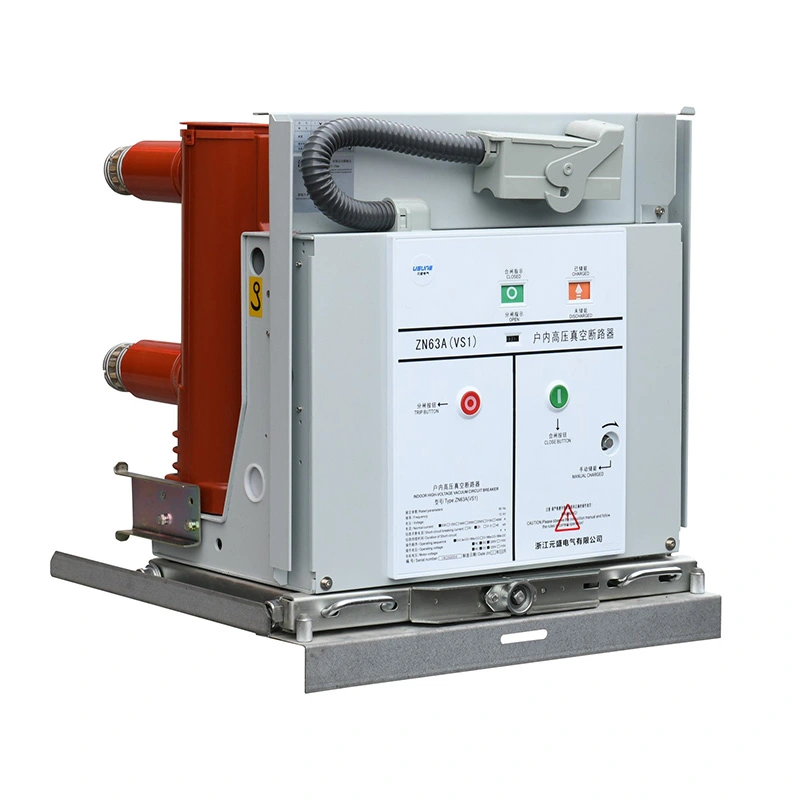

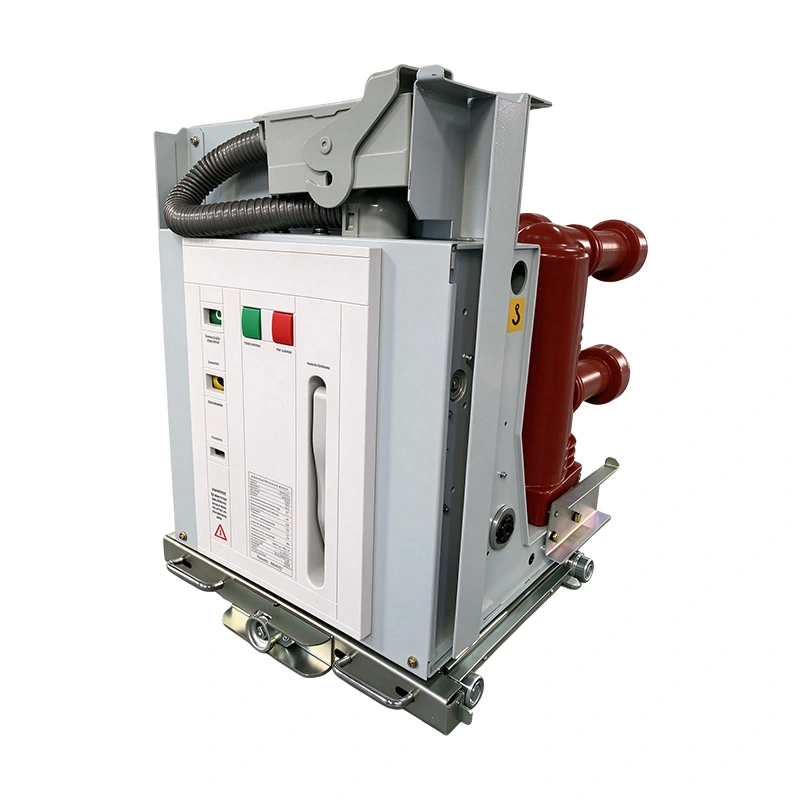

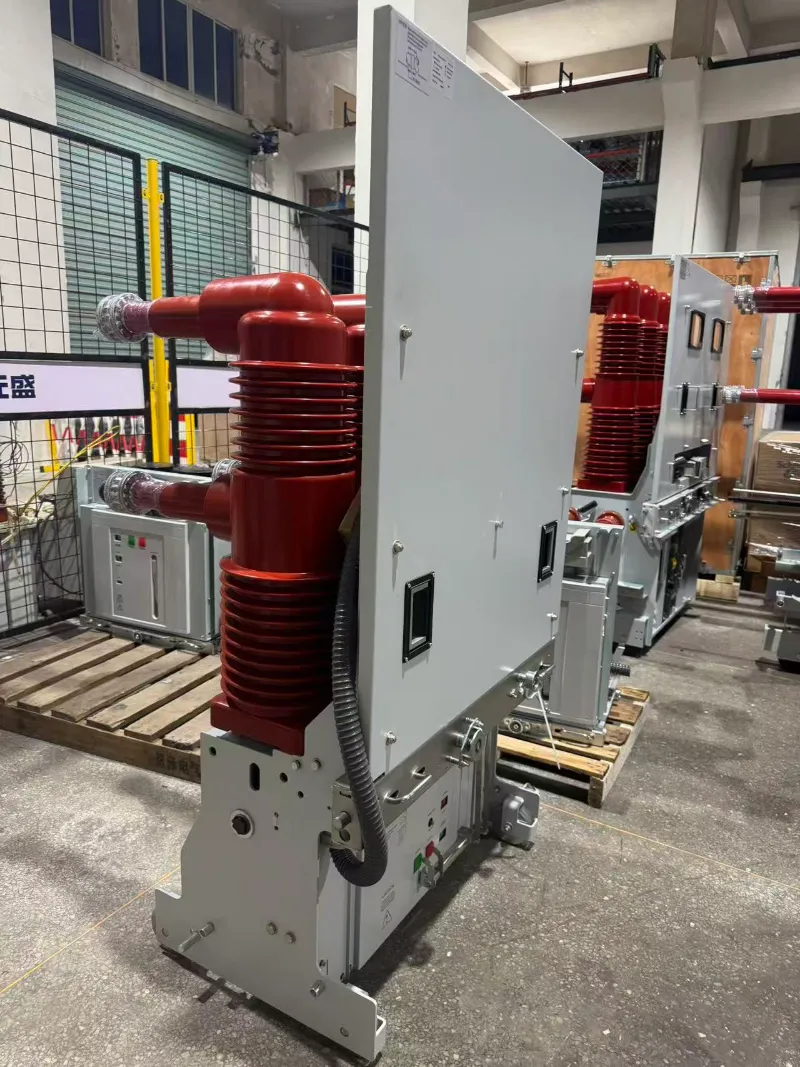

KYN61-40.5-kytkinlaite on täysin yhteensopiva ABB HD4:n ja VD4-40.5:n kanssa ulos vedettävät tyhjiökatkaisijat sekä ABB REF -sarjan suojareleet. Tämä tekee siitä ihanteellisen ratkaisun projekteihin, joissa tarvitaan ABB-yhteensopivia kojeistoja kokoonpanot.
Irrotettavassa käsikärryssä on lattiaan asennettu ruuvikäyttömekanismi, tarjoaa sujuvan toiminnan ja erinomaisen vaihdettavuuden ABB:n tyhjiöpiirille katkaisijat. Täydellinen viiden eston lukitusjärjestelmä integroituu mekaanisesti ja sähköturvallisuussuojatoiminnot ABB:n turvallisuuslogiikkakonseptien mukaisesti.
Suunnittelu, eristysvälys, mekaaninen rakenne ja sähköinen suorituskyky KYN61-40.5-kytkimet vastaavat kansainvälisiä standardeja, mukaan lukien:
Kojeisto tukee projektin vaatimuksia, mukaan lukien lämpötilan nousutestit, oikosulkukestävyystestit ja sisäiset valokaaren luokitustestit, mikä tekee siitä soveltuu vaativiin suurjännitesähkönjakelukohteisiin.
Kojeistossa on ABB-tyylinen kaappi ja standardisoitu toiminta käyttöliittymäsuunnittelu, joka tarjoaa ammattimaisen teollisen ulkonäön ja kätevän käyttökokemusta.
Pultattu modulaarinen kokoonpanorakenne parantaa kaapin jäykkyyttä, yksinkertaistaa asennusta ja mahdollistaa helpomman huollon ja tulevan laajentamisen.
Maadoitetut metalliseinät luovat erillisiä toiminnallisia osastoja, mikä parantaa käyttäjän turvallisuutta ja tehokkaan sisäisen kaaren paineenalennussuojan.
Kojeisto on suunniteltu erityisesti ABB:n 40,5 kV tyhjökatkaisijoiden kanssa ja suojalaitteet, jotka tarjoavat erinomaisen vaihdettavuuden ja järjestelmän integraatio.
IP4X-kotelointisuojalla ja edistyneellä turvallisuussuunnittelulla varustettu KYN61-40.5 Kojeistot soveltuvat sähköasemille, sähköntuotantolaitoksille, teollisuudelle voimalaitokset ja muut keskijännitejakeluhankkeet.
KYN61-40.5 kytkinlaitetta käytetään laajalti:
ABB-yhteensopiva muotoilu, vankka mekaaninen rakenne, edistynyt turvallisuus KYN61-40.5 Switchgear tarjoaa suojauksen ja IEC-standardien mukaisuuden luotettava ratkaisu keskijännitteen sähkönjakelutarpeisiin. Se toimittaa pitkä käyttöikä, kätevä huolto ja vakaa toiminta kriittistä tehoa varten sovelluksia maailmanlaajuisesti.
