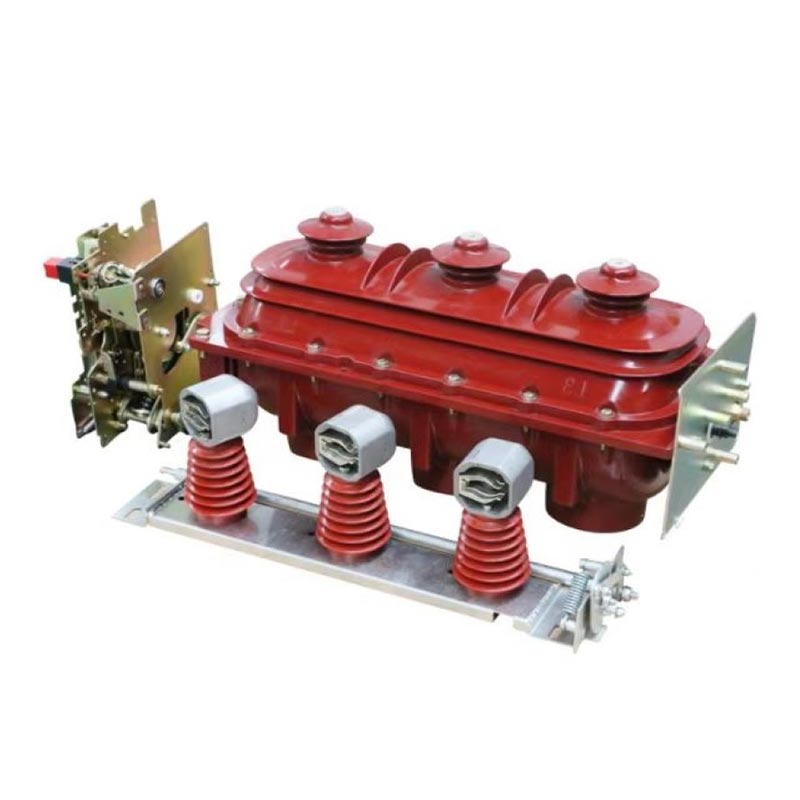

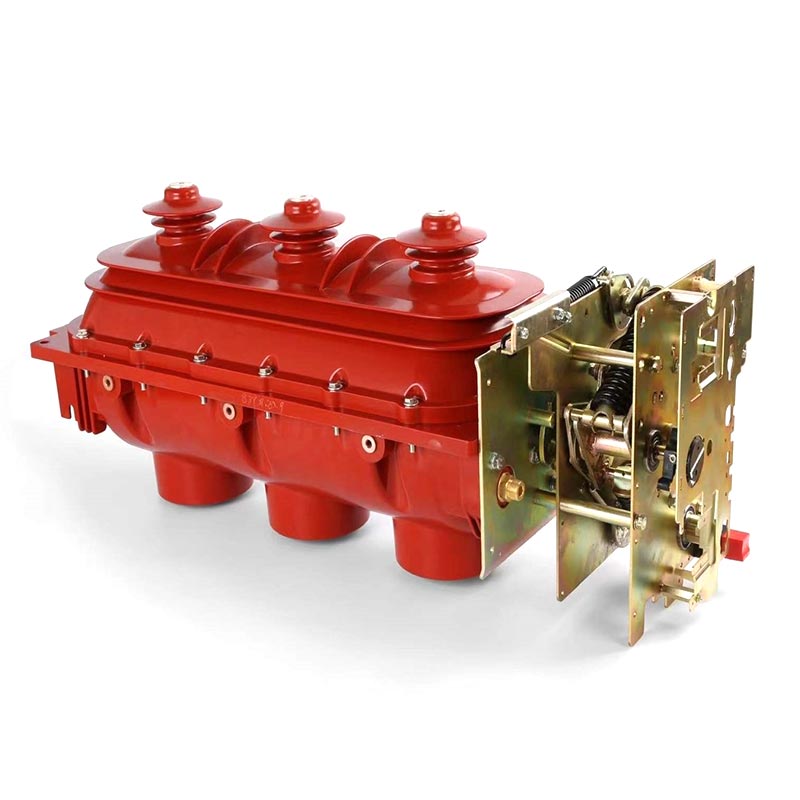

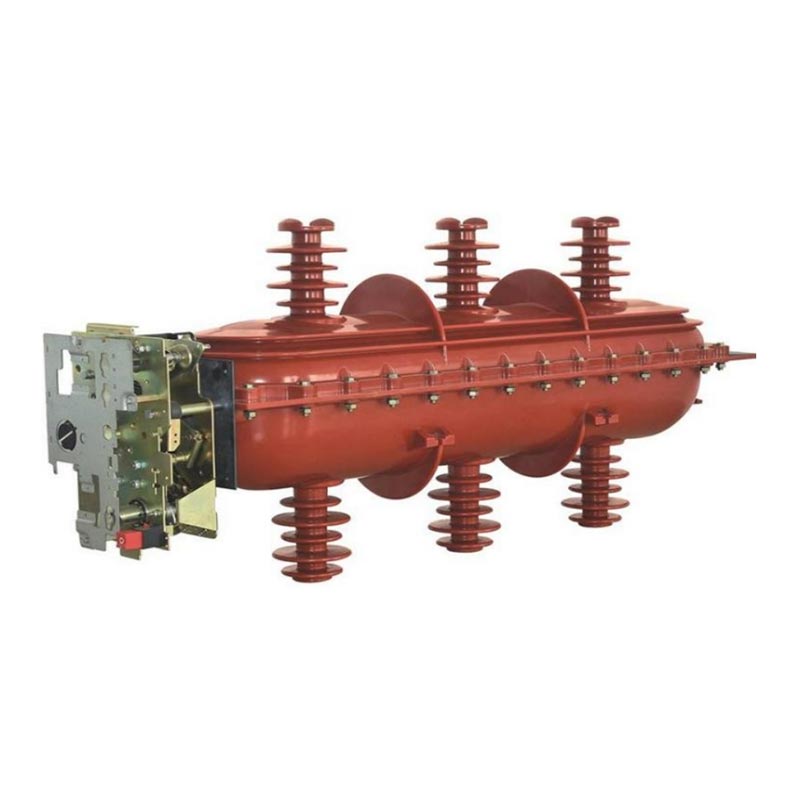

Sisätilojen kuormituskatkaisin

Usune FLN36-40.5 Indoor Load Break Switch on itsenäisesti kehitetty korkeajännitesähkökomponentti. ja valmistaja Zhejiang Usene Electric. Se on suunniteltu erityisesti turvalliseen ja tehokkaaseen tehoon jakelutarpeet 35 kV nimellisjänniteskenaarioissa ja on avainlaite nykyaikaisessa sähkönjakelussa järjestelmät, jotka soveltuvat erityisesti rengasverkkoihin ja kaksoisradiaalisiin tehonsyöttöjärjestelmiin, joilla on tärkeä rooli sen varmistamisessa vakaa ja turvallinen voimansiirto ja jakelu. Tämä tuote voi itsenäisesti kytkeä päälle ja pois kuormitusvirrat ja ylikuormitusvirrat tai se voidaan yhdistää sarjaan virtaa rajoittavan sulakkeen kanssa katkaisijan tilalle. Kuormakytkin hoitaa eri kuormitusvirtojen kytkemisen, kun taas virtaa rajoittava sulake hoitaa katkaisun raskaista ylikuormitusvirroista ja oikosulkuvirroista, mikä mahdollistaa monitasoisen suojan sähköjärjestelmälle. Sen kompakti rakenne, helppo asennus ja huoltovapaa käyttö tekevät siitä ihanteellisen tuotteen kaupunkien sähköverkkoon päivitykset ja teollisuuden sähkönjakelun optimointi.

Tuotteen ominaisuudet

1. Rakenteelliset edut

Indoor Load Break Switch ottaa käyttöön kaksinkertaisen, kolmiasentoisen, pyörivän liikkuvan kosketinrakenteen, joka on varustettu kolmiasentoinen valokaarisammutuskammio (avoin-kiinni-maa), joka varmistaa sujuvan kytkennän eri toimintojen aikana olosuhteet ja järjestelmän vakauden parantaminen. Kokonaisuudessaan kolmivaiheinen asennusrakenne tarjoaa hyvän synkronoinnin, vähemmän komponentteja ja kätevä käyttöönotto ja asennus, mikä vähentää paikan päällä tapahtuvan rakentamisen vaikeutta huolto.

2. Eristyksen suorituskyky

Kytkimessä käytetään ylempää ja alempaa epoksihartsivalettua vaippaa suljettuun kokoonpanoon. Päävirtapiiri ja maadoitus Kaikki piirijärjestelmät on sijoitettu kuoren sisään, mikä eristää tehokkaasti ulkoisen ympäristön ja estää pölyä ja kosteuskorroosiota. Murtokohtien korkea eristyslujuus ja suuri ryömintäetäisyys sekä jännitetasaava suojaus ulosmenoliittimissä parantaa entisestään eristyksen luotettavuutta ja täyttää korkeajännitteisille sähkönjakelujärjestelmille tiukat vaatimukset.

3. Turvallisuussuorituskyky

Erinomainen turvallisuussuorituskyky. Sisäisen valokaarivian sattuessa ulkovaipan heikko takarakenne repeytyy ja kaapin päällä oleva paineenalennusventtiili avautuu, jolloin ylipaineilmavirta poistuu kaapin ulkopuolella, jotta vältytään laitevaurioilta ja henkilöturvallisilta vaaroilta. Varustettu viiden varteenotettavalla lukituksella toiminto, se eliminoi pohjimmiltaan väärinkäytökset ja varmistaa käyttäjien ja laitteiden turvallisuuden.

4. Helppokäyttöisyys

Indoor Load Break Switch tukee sekä manuaalisia että sähköisiä käyttötiloja, mukautuen joustavasti työmaan mukaan vaatimukset, mikä tarjoaa mukavuutta ja luotettavuutta. Se käyttää huoltovapaata rakennetta, jossa on pitkä sähkö- ja mekaaninen käyttöikä, mikä vähentää myöhempiä huoltokustannuksia. Kojeisto on valmistettu kokonaan alumiini-sinkistä levy, joka tarjoaa korroosionkestävyyden ja korkean mekaanisen lujuuden, sopii erilaisiin sisätiloihin.

Tekniset edut

1. Korkea eristysturvallisuus: Ensisijainen suurjänniteeristysrakenne, jossa on korkea marginaali ja IP33 suojausluokka, se parantaa tehokkaasti etuosan käyttöosaston eristysturvallisuutta käyttäjien henkilökohtaisen turvallisuuden suojelemiseksi.

2. Laaja sovellettavuus: Soveltuu pienikokoisiin, pienoiskokoisiin ja usein käytettyihin skenaarioihin, joita käytetään laajalti kaupungeissa sähköverkot, teollinen ja kaupallinen sähkönjakelu sekä uusi energiaverkkoyhteys, joka vastaa erilaisiin tarpeisiin erilaisia skenaarioita.

3. Integroitu rakenne: Kompakti yhdistelmäkytkinrakenne, integroitu erotuskytkin ja maadoitustoiminnot, vähentää laitteiden tilankäyttöä ja helpottaa sähkönjakelujärjestelmien integrointia.

4. Korkea luotettavuus: Käyttää erittäin luotettavaa SF6-kuormakytkintä. SF6-kaasun paine on alhainen, toiminta on luotettavaa ja kaasun säilyvyys voi olla 20 vuotta, mikä eliminoi säännöllisen kaasun täydentämisen ja varmistamisen pitkäaikainen vakaa toiminta.

Tekniset parametrit

Kaaren sammutusperiaate

Tämä sisätilojen kuormakatkaisin käyttää valokaaren sammutusaineena SF6-kaasua, jolla on erinomainen valokaaren sammutuskyky ja eristyskyky. Kun kytkin katkaisee virran, syntyy valokaari välittömästi erotettaessa liikkuvat ja kiinteät koskettimet. Kestomagneetin magneettikentän ohjaamana kaari liikkuu nopeasti ja on pitkänomainen, samalla kun se ionisoituu ja jäähtyy jatkuvasti SF6-kaasulla, ja sammuu lopulta, kun virta ylittää nollan, jolloin saavutetaan turvallinen ja nopea virrankatkos.

Kaksinkertainen taitepisteetäisyys tarjoaa korkean eristyksen ja rikkoutuvan eristyksen. Kestomagneettia hyödyntäen pyörivä kaariperiaate, siinä on alhainen käyttöenergiankulutus, vahva valokaaren sammutuskyky ja minimaalinen koskettimien kuluminen, mikä pidentää tehokkaasti kytkimen sähköistä käyttöikää.

Käyttöehdot

Tuotteen vakaan toiminnan varmistamiseksi seuraavat asennuksen ja käytön ehdot on täytettävä:
1. Korkeus: Enintään 1000 metriä (erityiset vaatimukset on ilmoitettava tilauksen yhteydessä);
2. Ympäristön lämpötila: -25℃～+40℃;
3. Suhteellinen kosteus: Päivittäinen keskiarvo ≤95 %, kuukausittainen keskiarvo ≤90 %;
4. Seisminen intensiteetti: Ei ylitä luokkaa B;
5. Ilmassa vakavia saasteita, kuten pölyä, savua, kemiallisia syövyttäviä aineita, syttyviä kaasuja, bensiiniä ja suolasuihke.

Projektin viite

Cas-avaruuden raketin laukaisuprojekti

Testiraportti

Käytännön sovellustapaus

Ammattimaisena korkeajännitesähkölaitteiden valmistajana Kiinassa Yu Shun Electric toimitti FLN36-40.5 Indoor Load Break Switches laajamittaiseen kaupunkien sähköverkon päivitysprojektiin Itä-Kiinassa. Projekti mukana 35 kV jakelulinjat kahdeksalla kaupunkialueella, jotka kattavat asuinalueet, kauppakeskukset ja teollisuuspuistot, erittäin korkeat vaatimukset virtalähteen vakaudelle ja turvallisuudelle.

Ennen päivitystä nykyinen kojeisto kärsi huonosta eristyksestä, säännöllisestä huollosta ja heikosta turvallisuudesta. ei pysty vastaamaan kaupunkien sähköverkkojen kehittämistarpeisiin. Tämän tuotteen valinnan jälkeen projekti saavutettiin kolme suurta parannusta: Ensinnäkin, viisi kestävä lukitus- ja valokaaren sammutusrakenne vähentää väärinkäyttöä ja kaariviat, järjestelmän turvallisuuden parantaminen; toiseksi huoltovapaa rakenne vähentää kuukausittaista huoltoaikaa 80 %. käyttö- ja ylläpitokustannusten alentaminen; ja kolmanneksi kompakti rakenne mukautuu sisäasennustilaan sähkönjakelujärjestelmien integrointia helpottaen. Tuotteessa ei ole ollut nolla vikaa yli kahden toimintavuoden aikana varmistaen vakaan sähkönsyötön yli 500 000 asukkaalle ja yli 300 yritykselle, ansainnut korkean tunnustuksen projektin omistajalta ja paikalliselta sähkönjakeluosastolta. Toimittajana Usene Electric, tarjosi kattavat myynnin jälkeiset palvelut, mukaan lukien paikan päällä tapahtuva asennusopastus ja tekninen koulutus.

FAQ

K1: Mikä on Usune FLN36-40.5 -sisäkuormakytkimen käyttöikä, ja tarvitaanko säännöllistä huoltoa?

A1: Tuotteessa on huoltovapaa muotoilu ja pitkä sähköinen ja mekaaninen käyttöikä. SF6 kaasu säilytysaika voi olla 20 vuotta. Normaaleissa käyttöolosuhteissa säännöllistä huoltoa ei tarvita; vain määräajoin laitteen kotelon, käyttömekanismin ja kaasunpaineen (tarvittaessa) tarkastukset ovat tarpeen. Kaikki Usenen tuotteet käy läpi tiukat laatutestit ennen tehtaalta lähtöä varmistaakseen tuotteen käyttöiän ja luotettavuuden.

Kysymys 2: Mitä eroja on tämän sisäkuormakatkaisimen ja perinteisen katkaisijan välillä ja missä skenaariot, voiko se korvata katkaisijan?

A2: Keskeinen ero on se, että kuorman katkaisijoita käytetään pääasiassa kuormitusvirtojen ja ylikuormituksen kytkemiseen päälle ja pois virrat, kun taas perinteiset katkaisijat voivat lisäksi katkaista oikosulkuvirtoja. Tämä tuote, yhdistettynä sarjassa olevaan virtaa rajoittavaan sulakkeeseen, voi korvata katkaisijan: kuorman katkaisija on vastuussa erilaisten kuormitusvirtojen kytkemiseen päälle ja pois päältä, kun taas virtaa rajoittava sulake käsittelee voimakasta ylikuormitusta ja oikosulkuvirtakatkos. Se soveltuu 35 kV rengasverkkoihin ja kaksoisradiaalisiin tehonsyöttöjärjestelmiin (esim kuten kaupunkien sähköverkkohaarat, teolliset ja kaupalliset jakeluhuoneet jne.), vähentää laitekustannuksia samalla varmistaa järjestelmän turvallisuuden. Ammattimaisena valmistajana Kiinassa Yushun Electric voi tarjota ammattimaisia teknisiä opastusta, joka auttaa asiakkaita valitsemaan sopivia ratkaisuja.
