Teollisuuden voimajärjestelmien jatkuvan kehityksen myötä voimalaitokset ja sähkölaitokset vaativat turvallisempia ja luotettavampia ratkaisuja laitteiden huollon tehoeristykseen.Korkeajännitteiset katkaisijatniillä on keskeinen rooli sähköturvallisuuden varmistamisessa tarjoamalla luotettavaa eristystä ja parantamalla kunnossapidon tehokkuutta.
GN22-6-sarjan sisäkäyttöinen suurjännitekatkaisin on uuden sukupolven suurjännitesähkölaite, joka on kehitetty keskijännitejärjestelmiin. Integroimalla kehittyneen mekaanisen voimansiirtoteknologian, optimoidut kosketinrakenteet ja korkean lujat johtavat komponentit GN22-6-sarja tarjoaa luotettavan eristyssuorituskyvyn suurille voimalaitoksille ja teollisuuden sähkösovelluksille.
GN22-6 sisätilojen suurjännitekatkaisijaa käytetään pääasiassa suurissa voimalaitoksissa ja sähköjärjestelmissä teholähteiden eristämiseen laitteiden tarkastuksen ja huollon aikana. Tuote voidaan konfiguroida kolmeksi itsenäiseksi yksinapaiseksi yksiköksi tai integroiduksi kolminapaiseksi kokoonpanoksi, mikä tarjoaa joustavia asennusvaihtoehtoja erilaisiin sähköjärjestelmän vaatimuksiin.
Erotuskytkin ja sen vastaava käyttömekanismi ovat GB 1985 (VaihtovirtaSuurjännitekytkimetja maadoituskytkimet), varmistaen luotettavan suorituskyvyn ja yhteensopivuuden suurjännitesähkölaitestandardien kanssa.
| Tuote | Tekninen vaatimus |
|---|---|
| Korkeus | ≤1000 m |
| Ympäristön lämpötila | -25 ℃ ~ +40 ℃ |
| Suhteellinen kosteus | ≤90 % (+25 ℃) |
| Asennusympäristö | Ei voimakkaasti syövyttäviä kaasuja, suolasumua, pölyä, räjähtäviä tai syövyttäviä aineita |
| Tärinä kunto | Ei toistuvaa voimakasta tärinää |

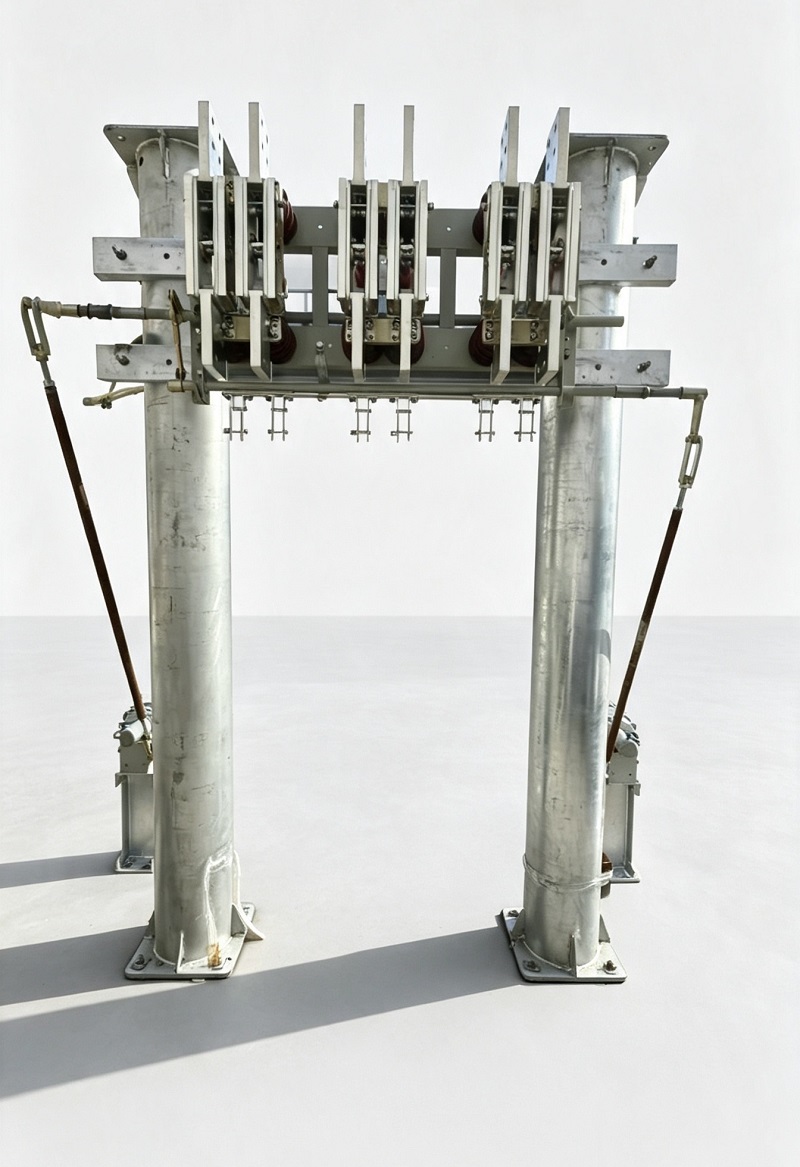

GN22-6-sarjassa on kolminapainen veitsen terärakenne. Jokaisen navan johtavat komponentit on kiinnitetty pohjarunkoon pylväs- tai holkkieristimien kautta, mikä varmistaa vakaan mekaanisen tuen ja sähköisen eristyksen.
Kytkimen lavat on valmistettu paksunnetuista kuparilevyistä tarkkuustyöstötekniikalla, mikä parantaa johtavien komponenttien pinnanlaatua ja sähkönjohtavuutta. Optimoitu kosketinrakenne tarjoaa luotettavan liitännän suorituskyvyn ja tarjoaa itsepuhdistuvan käytön aikana, mikä auttaa vähentämään kosketusvastusta ja parantamaan palvelun vakautta.
Perinteisistä erotuskytkinmekanismeista poiketen GN22-6-sarjassa on erityisesti suunniteltu kaksivaiheinen sulkemis- ja lukitusmekanismi, joka ratkaisee yhteisen haasteen korkean kosketuspaineen ja käyttömomentin välillä.
Pääakselin ensimmäisen 80° kierroksen aikana kytkimen lapa siirtyy täysin avoimesta asennosta esisuljettuun asentoon.

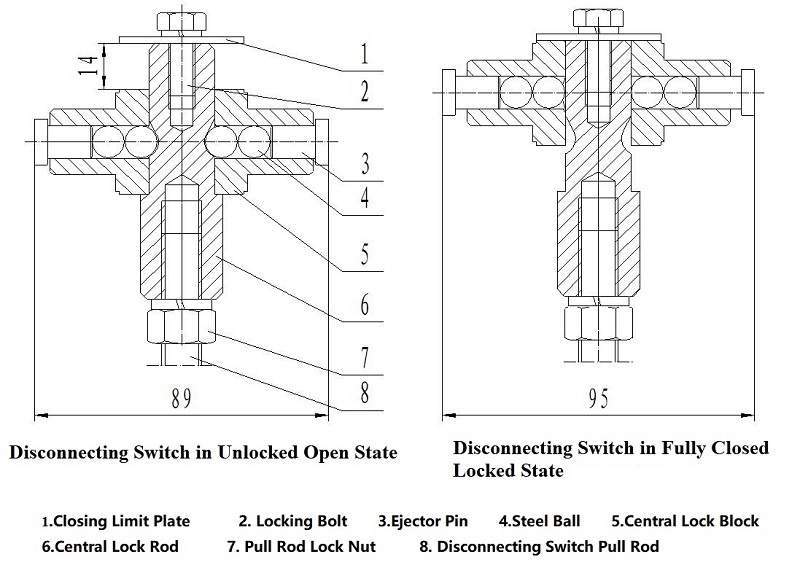

Seuraavan 10°:n kierron aikana lukituslohkomekanismi käyttää keskuslukitustankoa, teräskuulia ja ejektorin tappeja. Magneettiset lukkolevyt vahvistavat voimaa vipurakenteen kautta, lisäämällä työntövoimaa noin 5,5-kertaiseksi ja muodostaen voimakkaan kosketuspaineen kytkimen siiven päälle.
Tämä innovatiivinen rakenne tarjoaa:
GN22-6-sarja tukee erilaisia nimellisvirtavaatimuksia, joten se soveltuu suurvirran virranjakelu- ja huoltoeristyssovelluksiin.
| Malli | Nimellisjännite (kV) | Suurin käyttöjännite (kV) | 1 minuutin tehotaajuuden kestojännite (kV) | Nimellisvirta (A) | Dynaaminen vakausvirta (kA) | 3 s lämpöstabiilisuusvirta (kA) |
|---|---|---|---|---|---|---|
| GN22-6/3150-50 | 6 | 7.2 | 42 | 3150 | 125 | 50 |
| GN22-6/4000-40 | 6 | 7.2 | 42 | 4000 | 100 | 40 |
| GN22-6/5000-63 | 6 | 7.2 | 42 | 5000 | 160 | 63 |
| GN22-6/6300-100 | 6 | 7.2 | 42 | 6300 | 250 | 100 |
| GN22-6/8000-100 | 6 | 7.2 | 42 | 8000 | 250 | 100 |
Huomautuksia: GN22-10 edustaa tasaisesti asennettua tyyppiä; C edustaa läpimenevää seinätyyppiä; D edustaa maadoitustyyppiä.
GN22-6-erotuskytkin tukee vaaka-, pysty- ja vinoasennustapoja, mikä mahdollistaa joustavan integroinnin erilaisiin sähköjärjestelmiin.
Yhteensopivia toimintamekanismeja ovat:
| Nimellisvirta | Suurin käyttömomentti |
|---|---|
| 2000A | <145 N·m |
| 3150A | <180 N·m |
| 4000A | <200 N·m |
| 5000A | <250 N·m |
| 6300A | <300 N·m |
| 8000A | <350 N·m |
Vakaan suorituskyvyn ylläpitämiseksi säännöllinen tarkastus ja huolto tulee suorittaa käyttöönoton jälkeen. Suositeltuja huoltotoimenpiteitä ovat:
| Komponentti | Suositeltu materiaali |
|---|---|
| Liikkuvat komponentit | ZG-1 voitelurasva |
| Kosketuspinnan suojaus | SYB1607 teollinen vaseliini |
Kun sähköjärjestelmät kehittyvät edelleen kohti suurempaa kapasiteettia ja parempaa luotettavuutta, kehittynyt katkaisutekniikka on tullut yhä tärkeämmäksi sähköturvallisuuden ja laitteiden kunnossapidon kannalta.
Suurvirtakyvyn, optimoitujen kosketinrakenteiden ja luotettavan mekaanisen suunnittelun ansiosta GN22-6 Indoor High Voltage Disconnecting Switch tarjoaa luotettavan eristysratkaisun voimalaitoksille, sähköasemille ja teollisuuden sähköjärjestelmille.
Käyttöturvallisuutta ja laitteiden luotettavuutta parantamalla GN22-6-sarja tukee keskijänniteinfrastruktuurin modernisointia ja vakaata kehitystä.
