Rmu Load Break -kytkin

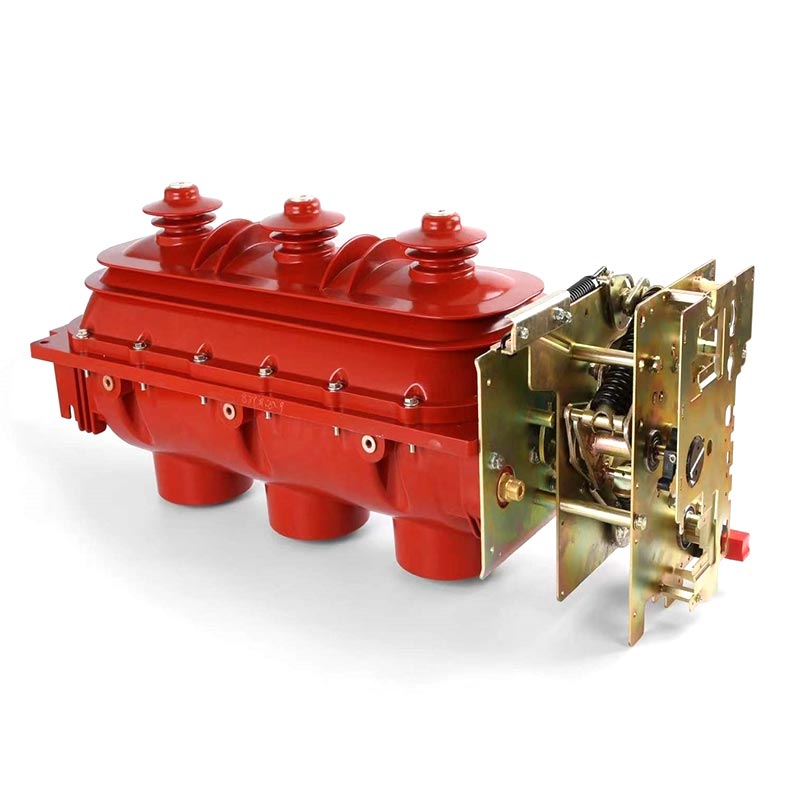

Usune RMU Load Break Switch sisältää pääasiassa kolmenlaisia itsenäisesti kehitettyjä tuotteita: sisäilmanvaihtovirta suurjännitteiset SF6-kuormakytkimet, kuormakytkin-sulake-yhdistelmälaitteet ja kaapelipäähän asennettavat kuormakytkimet, kattaa mallit FLN36-12D (kuormakytkin) ja FLRN36-12D (kuormakytkin-sulakeyhdistelmälaite). Nämä tuotteet pystyvät vastaamaan erilaisten sähkönjakeluskenaarioiden tarpeisiin ja soveltuvat erityisen hyvin kokonaisuuteen Kiinan sähköjärjestelmän toiminnalliset vaatimukset. Zhejiang Usune Electric Co., Ltd.:n ydintuotteena tämä Kytkin valmistetaan yrityksen modernissa tehtaassa, ja se käy läpi tiukat laatutestit koko prosessin ajan vakaan ja luotettavan toiminnan varmistamiseksi.

Keskeiset edut

1. Usune on ollut syvästi mukana korkeajännitesähkölaitteiden T&K-tuotannossa ja tuotannossa useiden vuosien ajan, keräämällä runsaasti kokemusta kenttäsovelluksista. RMU-kuorman katkaisijaa on käytetty laajalti tuhansissa projekteja sekä kotimaassa että kansainvälisesti ja varmistaa sen soveltuvuuden ja luotettavuuden erilaisissa ympäristöissä.

2. RMU Load Break Switchin on kehittänyt itsenäisesti Usunen ammattimainen T&K-tiimi, joka imee edistyneet ulkomaisia teknologioita ja optimoida sen suunnittelu sopimaan Kiinan sähköjärjestelmän todellisiin ominaisuuksiin. Sen Valokaarisammutusperiaate, rakennesuunnittelu ja toimintamekanismi heijastavat syvää ammatillista asiantuntemusta suurjännitekytkinlaitteiden alalla.

3. Tuote on läpäissyt täyden sarjan tyyppitestejä, ja sen suorituskyky on täysin GB 3804, GB 16926, IEC mukainen 60265- ja IEC 60420 -standardien mukaisesti, mikä osoittaa sen teknisen pätevyyden ja vaatimustenmukaisuuden.

4. Se käyttää erityistä dynaamista ja staattista tiivistysrakennetta, sillä on erinomainen tiivistyskyky ja se on varustettu visuaalinen painemittari reaaliaikaista seurantaa varten. Luotettavat mekaaniset lukitukset varmistavat käyttöturvallisuuden. Kuten Ammattimainen valmistaja Usune tarjoaa kattavan myynnin jälkeisen palvelun, mikä lisää asiakkaiden luottamusta entisestään.

Rakenteelliset ominaisuudet

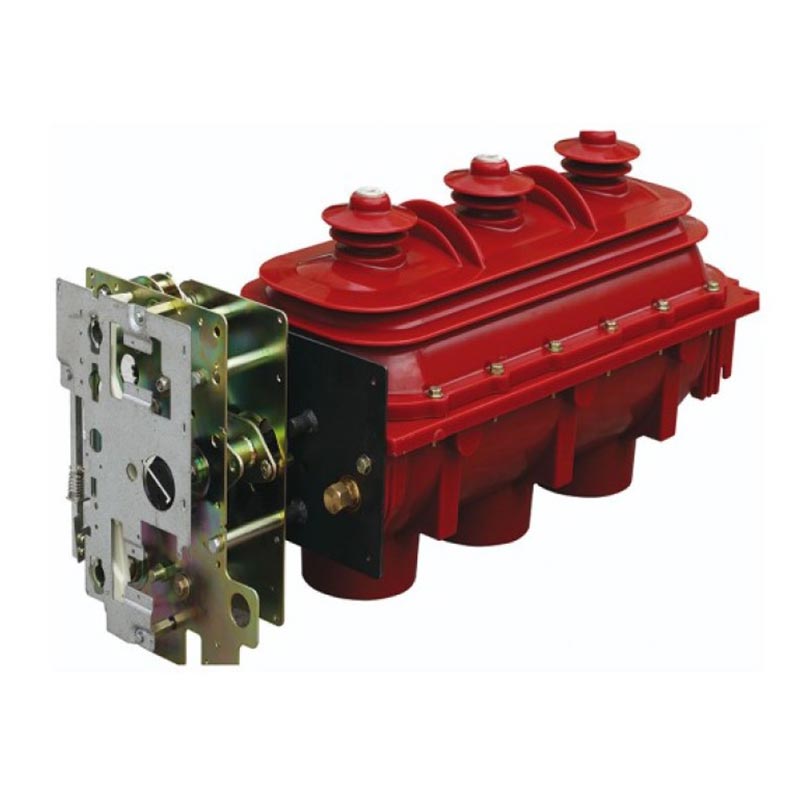

1. Kuormakytkin ja yhdistetyt sähkölaitteet koostuvat yhtenäisestä eristetystä kotelosta, kytkimen rungosta ja jousesta käyttömekanismi, sulakkeen pidike ja sulakkeen laukaisujärjestelmä. Kaapelipäähän asennetut kuormakytkimet on varustettu a erillinen eristetty kotelo ja yleinen jousikäyttömekanismi.

2. Ylempi ja alempi kotelo on valettu epoksihartsilla tiiviin, kaasutäytteisen sisäontelon muodostamiseksi. Kierto yhteinen liikkuva kosketin saavuttaa kolme asentoa: "sulkeminen", "avautuminen" ja "maadoitus", mikä varmistaa joustavan ja luotettava vaihto.

3. Mekanismilaatikon etuosa on varustettu SF6-painemittarilla ja asennonosoittimella. asema ilmaisin on liitetty suoraan liikkuvan koskettimen käyttöakseliin, mikä varmistaa tarkan ja luotettavan näytön.

4. Paineenalennusportti sijaitsee kotelon takaosassa. Jos sisäinen ylipaine johtuu viasta, kaasu poistuu taaksepäin, mikä estää eteenpäin työntämisen ja varmistaa henkilöstön turvallisuuden.

5. Kuormakytkimen ja maadoituskytkimen väliin on järjestetty luotettavia mekaanisia lukituksia maadoituskytkin ja etuovi (paneelisovitus) väärinkäytön välttämiseksi.

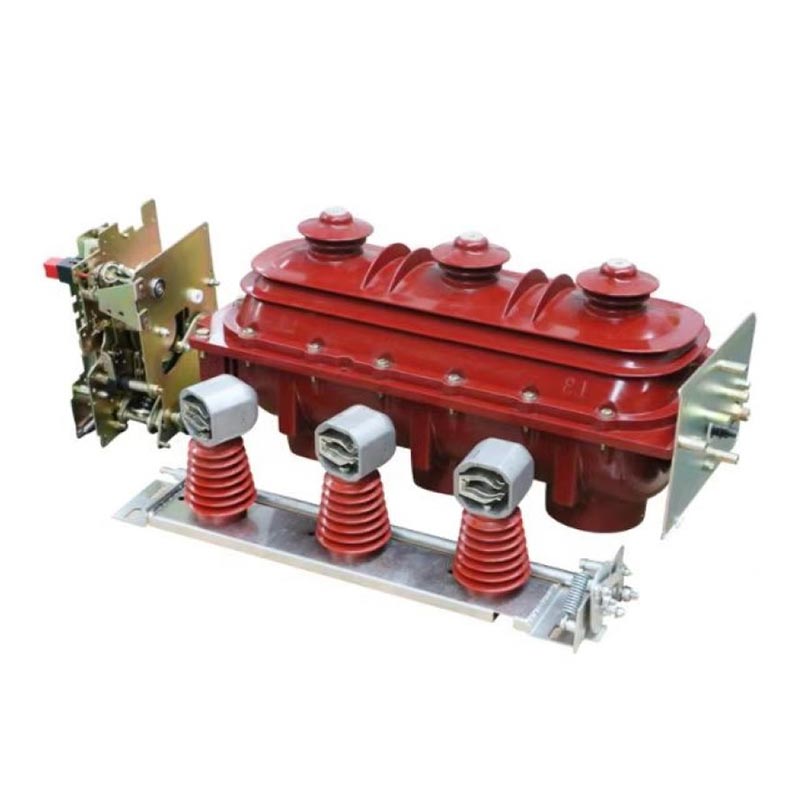

6. Kaapeliterminaaliin asennetut kuormakytkimet on varustettu kosketuksenestoisilla etukaapeliliittimillä, jotka tukevat korkeajännitettä kaapeliliitännät sekä tulo- että lähtöpäässä, ja ne on suunniteltu erityisesti kaapelin haaroihin/liitokseen laatikot.

Kaaren sammutusperiaate

RMU Load Break Switch käyttää valokaaren sammutusaineena SF6-kaasua, jolla on erinomainen valokaaren sammutuskyky suorituskykyä. Kun kytkin katkaisee virran, liikkuvat ja paikallaan olevat koskettimet eroavat muodostaen kaaren. Pysyvän magneettikentän ohjaama kaari pyörii nopeasti koskettimien ympäri, jolloin saavutetaan nopea deionisaatio ja jäähdytys, sammutus nykyisessä nollapisteessä; katkaisun jälkeen kaksinkertainen tauko, jonka taso on korkea muodostuu eristyseristys, mikä johtaa vahvaan katkaisukykyyn, minimaaliseen kontaktien kulumiseen ja pitkään sähköiseen elämää.

Toimintamekanismi

1. Tyypin II manuaalinen jousiohjausmekanismi

Käytetään kuormakytkimen kytkentä-, sulkemis-, avaamis- ja maadoitustoimintoihin. Ylemmän käyttöaukon säätimet maadoituskytkin ja alempi käyttöreikä ohjaa kuormakytkintä; sulkemisen jälkeen matkakevät varastoi synkronisesti energiaa, ja laukaisu voidaan vapauttaa vain manuaalisella painikkeella tai sulakesignaalilla.

2. Tyypin II sähköjousen toimintamekanismi

Tämä manuaaliseen mekanismiin perustuva malli lisää moottorin energian varastointilaitteen ja laukaisukelan. Manuaalinen ja sähköinen toiminta on riippumatonta eivätkä häiritse toisiaan. Se tukee kauko-ohjainta ja käyttöä jännite sisältää AC220V, DC220V, DC110V ja DC48V.

Käyttöolosuhteet

1. Normaalit käyttöolosuhteet

- Ympäristön lämpötila: −25 °C ~ +40 °C
- Korkeus: Enintään 2000 m
- Kosteus: Päivittäinen keskimääräinen suhteellinen kosteus ≤95%; kuukausittainen keskimääräinen suhteellinen kosteus ≤90 %; päivittäinen keskimääräinen vesihöyry paine ≤ 2,2 kPa; kuukausittainen keskimääräinen vesihöyrynpaine ≤1,8 kPa
- Ilmassa ei ole merkittävää pölyä, savua, syövyttäviä/syttyviä kaasuja, höyryjä ja suolasuihkua
- Ulkoinen tärinä ja seismiset häiriöt ovat merkityksettömiä
- Toisiopiirin aiheuttamien sähkömagneettisten häiriöiden amplitudi ≤ 1,6 kV

2. Erityiset käyttöehdot

GB/T 11022-1999 "Korkeajännitekytkin- ja ohjauslaitteistostandardien yleiset tekniset vaatimukset" mukaisesti, kytkimen tulee toimia normaaleissa olosuhteissa; jos todelliset käyttöolosuhteet poikkeavat normaalialueelta (kuten yli 2000 metrin korkeus, liiallinen lämpötila, korkea kosteus ja helppo kondensaatio jne.), käyttäjä tarvitsee päästä sopimukseen valmistajan kanssa.

Tärkeimmät tekniset parametrit

Sulakkeen tekniset parametrit

Projektin viite

Cas-avaruuden raketin laukaisuprojekti

Testiraportti

Todelliset hakemustapaukset

Tapaus 1: Sähkönjakeluprojekti asuinalueella Hangzhoussa, Kiinassa Suuri asuinyhteisö Hangzhou, jolla on korkeat vaatimukset virtalähteen vakaudelle ja turvallisuudelle, valitsi Usune FLRN36-12D -kuormakatkon kytkin-sulake-yhdistelmälaite sen ydinvoimanjakelulaitteena vertailun jälkeen. Asennettuna kunnan sähköasema, se vastaa sähkölinjojen kytkennästä ja suojauksesta 8 asuinrakennukselle rakennukset (1200 kotitaloutta). Vuonna 2024 käyttöönotosta lähtien laite on toiminut vakaasti yli 12 kuukautta ilman kompastumista tai sähkökatkoksia. Sen luotettava lukitusrakenne ja SF6-kaarisammutuskyky estää tehokkaasti vikavirtojen aiheuttamia sähkökatkoja ja varmistaa asukkaiden normaalin elämän. Toimittajana Tässä projektissa Usune tarjosi paikan päällä asennusopastusta ja säännöllisiä huoltopalveluita, mikä ansaitsi paljon kiitosta kiinteistöhallinnolta ja asukkailta.

FAQ

Q1: Mitkä standardit Usune RMU Load Break Switch täyttää, ja miten sen luotettava toiminta taataan?

A1: Tuote on läpäissyt täyden sarjan tyyppitestejä, ja sen suorituskyky on täysin GB 3804 "3kV～63kV AC" mukainen. High Voltage Load Break Switch", GB 16926 "High Voltage Load Break Switch-Fuse Combination Appliance" ja IEC 60265 ja IEC 60420 -standardit. Lisäksi Usune on kehittänyt tuotteen itsenäisesti tiukan laadunvalvonnan avulla koko prosessin ajan raaka-aineiden hankinnasta tehdastuotantoon ja testaukseen. Sen ainutlaatuinen dynamiikka ja staattinen tiivisterakenne, reaaliaikainen paineenvalvonta ja luotettavat mekaaniset lukitukset takaavat pitkän aikavälin vakaa toiminta.

Kysymys 2: Voidaanko Usune RMU Load Break Switch -kytkintä käyttää erityisissä ympäristöissä, kuten korkealla ja korkealla kosteudella?

A2: Tuote on suunniteltu yhteensopivaksi normaaleissa käyttöolosuhteissa (korkeus ≤ 2000m, lämpötila -25 °C ~ +40 °C jne.). Jos todelliset käyttöolosuhteet poikkeavat normaalialueelta (esim. korkeus yli 2000 m, liiallinen lämpötila, korkea kosteus ja kondensaatio), käyttäjien on neuvoteltava valmistajan kanssa (Zhejiang Usune Electric Co., Ltd.) etukäteen. Usunen ammattitaitoinen T&K-tiimi voi tarjota räätälöityjä ratkaisuja, jotka perustuvat erityisiin ympäristöissä tuotteen vakaan toiminnan varmistamiseksi.
