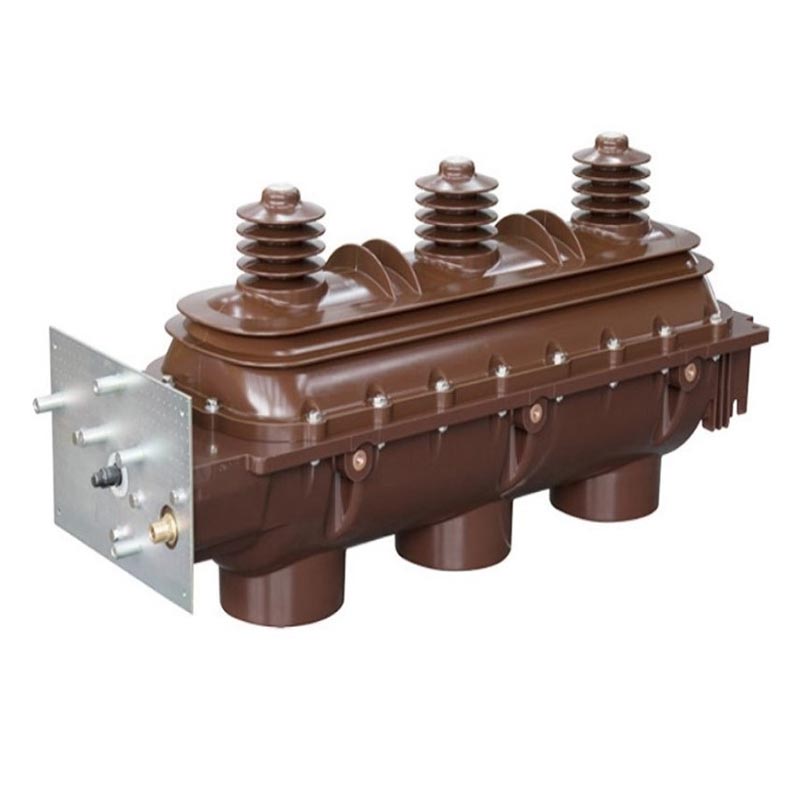

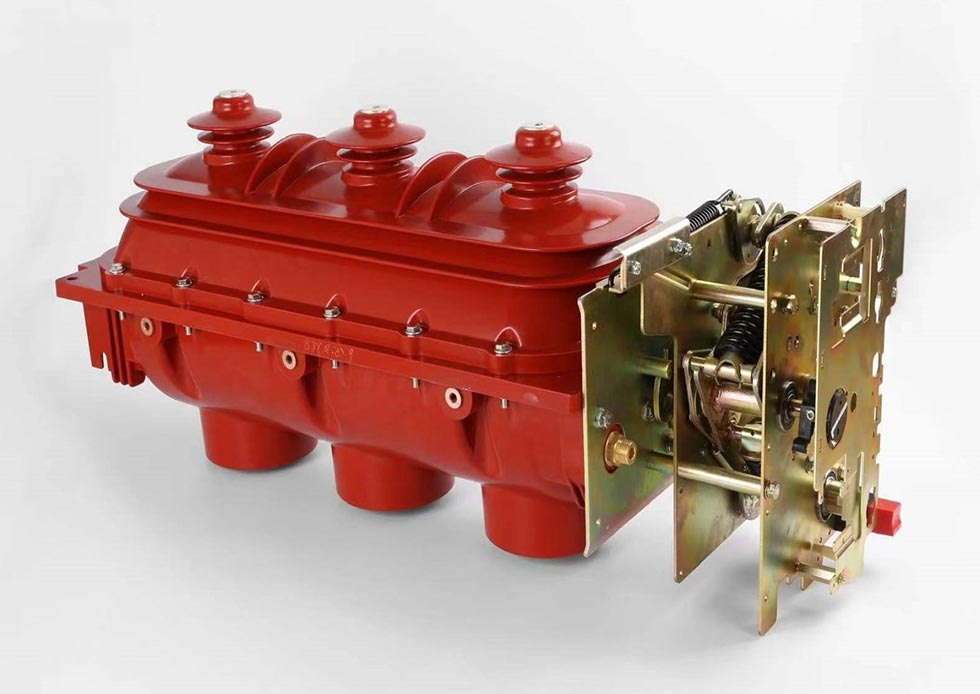

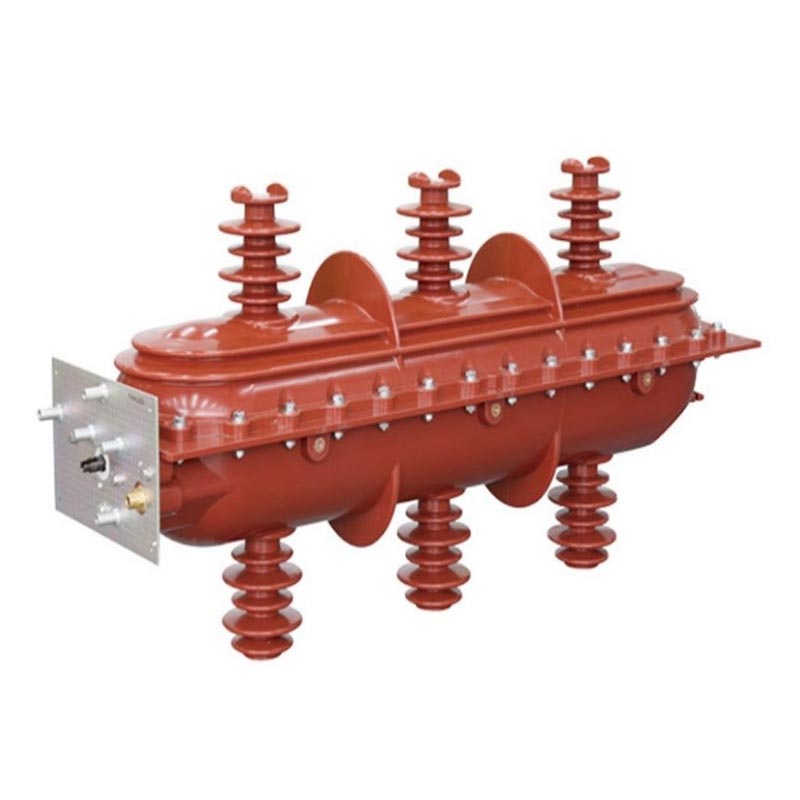

Sisäkäyttöinen Sf6-kuormakytkin

Usune Indoor Sf6 Load Switch on uuden sukupolven suurjännitekojeisto, joka on suunniteltu erityisesti sisäkäyttöön. sähkönjakeluskenaariot. Usunen ammattitaitoisen T&K-tiimin kehittämä se on läpikäynyt kattavan tyypin testaus ja sen suorituskyky noudattaa GB3804-, GB16926-, IEC60265- ja IEC60420-standardeja.

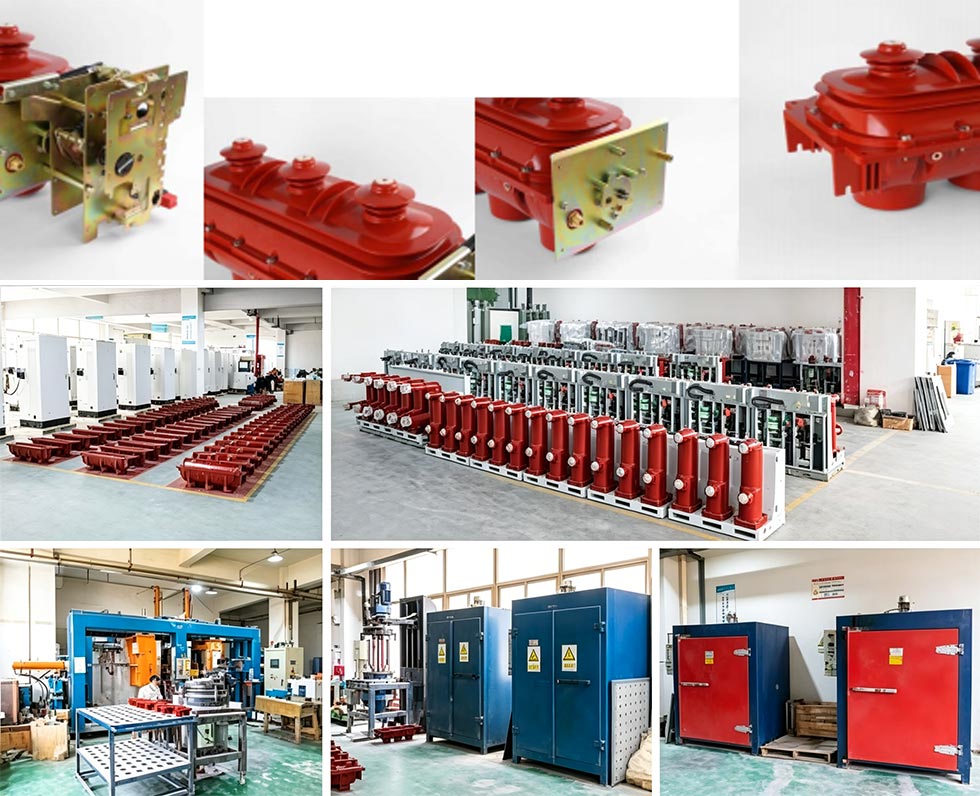

Ammattimaisena korkeajännitesähkölaitteiden valmistajana Usune on standardoinut tuotantolaitoksia Kiina, joka on varustettu edistyneillä tuotantolaitteilla ja tiukalla laadunvalvontaprosessilla varmistaakseen, että jokainen tuote täyttää standardit. Tuotteissa käytetään SF6-kaasua eristys- ja valokaaren sammutusaineena, mikä tarjoaa sellaisia etuja korkea eristyslujuus, tehokas valokaaren sammutus, kompakti rakenne ja pitkä käyttöikä tehokkaasti ratkaista perinteisten kuormakytkinten huonon vakauden ja korkeiden ylläpitokustannusten aiheuttamat kipukohdat.

Tekniset ydinparametrit

1. Sovellettavat järjestelmät: Kolmivaiheinen AC 10kV, 12kV, 24kV, 36kV, 50/60Hz
2. Valokaarisammutusaine: SF6-kaasu (inertti, myrkytön, korkea elektronegatiivisuus, millisekuntitason korkea hyötysuhde valokaaren sammutus)
3. Toimintamekanismi: Jousitoiminen mekanismi (vakio manuaalinen energian varastointi, valinnainen sähköinen avaus ja sulkeminen kauko-ohjainta varten)
4. Toimintatila: Kolmiasentoinen kaarisammutuskammio: "Close-Open-Ground"
5. Tiivistyssuorituskyky: Omistettu dynaaminen ja staattinen tiivistysrakenne, joka on varustettu reaaliaikaisella painemittarilla seurantaa

Sovellusalue

Indoor SF6 -kuormakytkimiä käytetään laajalti sisätilojen sähkönjakelutilanteissa, kuten teollisuudessa ja kaivostoiminnassa yritykset, korkeat rakennukset, kaupunkien asuinalueet, sähköasemat, suuret ostoskeskukset, lentokentät, metrot ja sairaalat kuormitusvirtojen kytkentään, virtapiirien ohjaukseen ja suojaamiseen sekä jakelumuuntajiin; milloin Kosketettavalla kaapelin etuliittimellä pistorasiassa ne soveltuvat erityisen hyvin kaapelin haaraan (liitäntä) laatikot.

Tärkeimmät tekniset parametrit

Rakenteelliset ominaisuudet ja turvallisuusedut

1. Erinomainen eristys ja valokaaren sammutusrakenne

Ylempi ja alempi kuori on ruiskuvalettu epoksihartsilla, jolloin muodostuu tiivis, kaasulla täytetty sisäontelo, joka eristää tehokkaasti ulkoisen ympäristön. Kolmiasentoinen kaarisammutuskammio sulkee loppuun, avaus- ja maadoitustoiminnot vaiheittain yhteisen liikkuvan koskettimen pyörimisen kautta varmistaen selkeän tila ja luotettava toiminta. SF6-kaasulla on korkea dielektrinen lujuus ja erinomainen valokaaren sammutuskyky, sammuttaa nopeasti vaihdon aikana syntyneen valokaaren.

2. Luotettava tiivistys ja paineenvalvonta

Indoor SF6 Load Switch käyttää erityistä dynaamista ja staattista tiivistysrakennetta, joka tarjoaa erinomaisen tiivistyksen suorituskykyä ja estää SF6-kaasuvuodot. Painemittari on sijoitettu näkyvästi mekanismin koteloon valvontaa varten kaasunpaine reaaliajassa, mikä helpottaa käyttäjien mahdollisten vaarojen oikea-aikaista havaitsemista.

3. Kattavat turvalukot

Luotettavat mekaaniset lukitukset on asennettu kuormakytkimen ja maadoituskytkimen väliin sekä väliin maadoituskytkin ja etuovi (kaappityyppiseen sähkönjakoon), estävät väärinkäytön ja varmistavat henkilöstön ja laitteiden turvallisuus. Poistopäässä on tasaussuojakuori parantamaan eristyskyky.

4. Joustava käyttö ja tilaa säästävä suunnittelu

Vakiokokoonpano sisältää manuaalisen jousikuormitetun käyttömekanismin; valinnainen sähköinen avaaminen ja sulkeminen mahdollistaa kauko-ohjauksen. Sen kompakti rakenne ja pieni pinta-ala tekevät siitä sopivan korkeisiin rakennuksiin, pieniin sähköasemat ja muut sovellukset, joissa asennustila on rajallinen.

Käyttöehdot

1. Normaalit käyttöolosuhteet

- Ympäristön lämpötila: -25℃～+40℃
- Korkeus: Enintään 2000 m
- Kosteus: Päivittäinen keskimääräinen suhteellinen kosteus <95%, kuukausittainen keskiarvo <90%; päivittäinen keskimääräinen höyrynpaine ≤ 2,2 kPa, kuukausikeskiarvo ≤1,8kPa

2. Erityiset käyttöehdot

GB/T11022-1999 standardin mukaan Indoor Sf6 Load Switchin on toimittava normaaleissa olosuhteissa. Jos käyttöolosuhteet eivät täyty (esim. yli 2000 metrin korkeus, liiallinen lämpötila ja kosteus jne.), ota yhteyttä valmistajaan etukäteen varmistaaksesi tuotteen normaalin toiminnan.

Real-World Application Case

Tapaustutkimus: Kiinan kaupunkien metron sähkönjakeluprojekti

Keskeinen metrolinja vaatii luotettavia sisätilojen suurjännitekuormakytkimiä asemansa sähkönjakelujärjestelmään, vaativat korkeaa laitteiden turvallisuutta, vakautta ja kompaktisuutta. Tämä projekti valitsi Usune FLN36-12D:n malli, jonka kompakti rakenne sopii metron rajalliseen tilaan. Sen luotettava tiivistys ja Valokaarisammutuskyky varmistaa vakaan toiminnan kosteassa maanalaisessa ympäristössä. Käyttöönotosta lähtien Vuonna 2024 se ei ole kokenut nolla vikaa ja on saanut paljon kiitosta projektin omistajalta.

FAQ

K1: Mitä minun pitäisi tehdä, jos kytkimen SF6-kaasupainemittari näyttää epänormaalia lukemaa?

A1: Lopeta välittömästi kytkimen käyttö laitevaurioiden tai turvallisuusonnettomuuksien välttämiseksi. Tarkista ensin kaasuvuodot. Jos ei vuotoja, odota lämpötilan palautumista ja tarkkaile palautuuko paine normaaliksi. Jos siellä on vuoto tai painetta ei voida palauttaa, ota välittömästi yhteyttä Usunen huoltopalveluun. The valmistaja lähettää ammattiteknikot käsittelemään ongelman.

Q2: Voidaanko Usune Indoor SF6 Load Switchiä käyttää yli 2000 metrin korkeudessa ympäristöissä?

A2: Normaali käyttökorkeus ei ylitä 2000m. Suuremmat korkeudet vaikuttavat eristyskykyyn. Jos käytössä korkeissa ympäristöissä, ota yhteyttä Usuneen etukäteen. Ammattimaisena toimittajana voimme tarjota räätälöityjä ratkaisuja ja säädä eristysrakenne vakaan toiminnan varmistamiseksi.

Q3: Kuinka usein tuote vaatii huoltoa ja mitkä ovat tärkeimmät huoltokohteet?

A3: Normaaleissa olosuhteissa suositellaan kattavaa huoltoa 1-2 vuoden välein. Päätuotteita ovat: (1) SF6-kaasun paineen ja tiivistyksen tarkistus; (2) mekaanisten lukitinten luotettavuuden tarkistaminen; (3) Kytkimen puhdistus ja mekanismilaatikoiden pinnat; (4) paikkailmaisimien tarkkuuden tarkistaminen; (5) Käyttömekanismin tarkastus ja lisäämällä voiteluainetta tarpeen mukaan. Katso lisätietoja tuotteen käsikirjasta tai ota yhteyttä huoltopalveluun. Usein tarjoaa myös ammattitaitoista kunnossapitokoulutusta.

Tuotemerkkisitoutuminen ja huoltopalvelu

Ammattimaisena suurjännitesähkölaitteiden valmistajana ja toimittajana Usune on standardoinut tuotannon tehtaita Kiinassa. Noudattamalla periaatetta "Laatu ensin, turvallisuus ensin" kaikki tuotteet käyvät läpi tiukan laadun tarkastus ennen tehtaalta lähtöä, asiaankuuluvien sertifiointistandardien täyttäminen tuotteen auktoriteetin varmistamiseksi ja luotettavuus.

Tarjoamme kattavat myynnin jälkeiset palvelut mukaan lukien asennusohjeet, käyttöönotto, huolto ja tekninen koulutus. Myynnin jälkeinen tiimimme koostuu kokeneista ammattiteknikoista, jotka vastaavat nopeasti tarpeisiin ja tarjota tehokkaita ratkaisuja. Noudatamme aina ydinkonseptia "Kaikki turvalliseen käyttöön sähköä" ja työskentele käyttäjien kanssa turvallisen ja vakaan sähkönjakeluympäristön luomiseksi.
