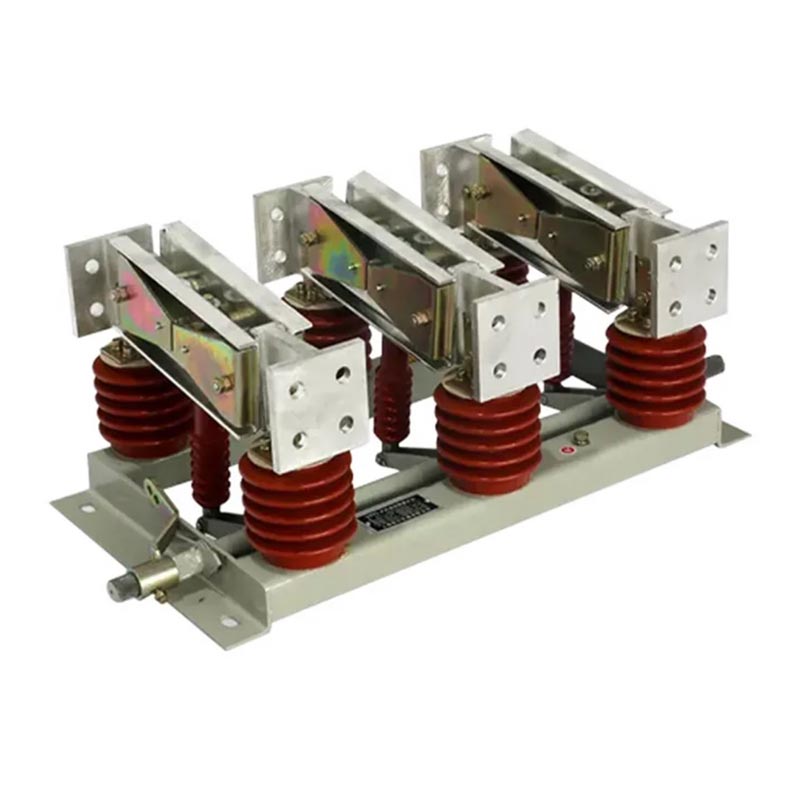

GN-sarjan Indoor Type Isolation Switch on kuormittamaton kytkinlaite, joka on suunniteltu erityisesti sisäkäyttöön korkeajännitejärjestelmät. Se saavuttaa fyysisen virrankatkaisun tarjoamalla näkyvän eristysraon, jolloin se on olennainen laite sähkölaitteiden ja -järjestelmien turvallisessa kunnossapidossa.
1. Modulaarinen rakenne: Koostuu kolmesta itsenäisestä yksinapaisesta yksiköstä, jotka voidaan joustavasti yhdistää kolminapaiseksi integroitu rakenne, joka on mukautettavissa erilaisiin asennusskenaarioihin.
2. Suurvirran johtavuusjärjestelmä: käyttää erittäin lujia kupariseoskoskettimia, jotka tarjoavat erinomaisen johtavuuden ja lämpöstabiilisuus, joka kestää pitkäaikaista käyttöä jopa 10 000 A virroilla.
3. Luotettava eristyskyky: Varustettu korkealaatuisilla saastumisenestoeristeillä, jotka sopivat luokkaan III ja IV saasteympäristöt.
4. Valinnainen maadoituskytkin: Joissakin malleissa on maadoituskytkin, joka mahdollistaa eristyksen turvallisen maadoituksen piiriin ja käyttöturvallisuuden parantamiseen.
| Koodi | Merkitys |
| G | Erotin |
| N | Sisätilojen tyyppi |
| □ | Suunnittelun sarjanumero |
| 20 | Nimellisjännite (20kV) |
| D | Maadoituskytkimellä |
| W | Saastumisenestotyyppi |
| 8000 | Nimellisvirta (8000A) |
| 80 | Nimellinen lyhytkestoinen kestovirta (80 kA) |
Ammattimaisena korkeajännitesähkölaitteiden toimittajana Usune noudattaa tiukasti kansallisia ja teollisuuden vaatimuksia standardit tuotteiden laadun ja turvallisuuden takaamiseksi:
- GB 1985-2014 "Korkeajännitteiset vaihtovirtakytkimet ja maadoituskytkimet"
- GB/T 11022-2011 "Yleiset tekniset vaatimukset suurjännitekojeisto- ja ohjauslaitteistostandardeille"
- DL/T 486-2010 "Tekniset tilausehdot suurjännitteisille vaihtovirtakytkimille ja maadoituskytkimille"
- DL/T 593-2006 "Tekniset vaatimukset suurjännitekojeistoille ja ohjauslaitteille"
- Nimellisjännitteet: 12kV, 20kV, 35kV
- Nimellisvirta: 2000A, 3150A, 4000A, 5000A, 6000A, 8000A, 9000A, 10000A
- Nimellinen lyhytkestoinen kestovirta: enintään 80 kA
- Toiminnan mukaan: maadoittamaton, yksi maadoitettu, seinän läpi kulkeva tyyppi
- Toimintatavan mukaan: manuaalinen, sähköinen (valinnainen)
Indoor Type Isolation Switch soveltuu vaativiin teollisuusympäristöihin ja sillä on laaja soveltuvuus:
1. Ympäristön lämpötila: -50 ℃ ~ +50 ℃
2. Korkeus: ≤2000m (korkeus ≥2500m voidaan mukauttaa sopeutumiskyvyn parantamiseksi)
3. Tuulenpaine: ≤700Pa (vastaa tuulen nopeutta ≤34m/s)
4. Seisminen intensiteetti: ≤8
5. Jään paksuus: ≤20 mm
6. Saastetaso: luokka III, IV
7. Asennusympäristö: Ei syttyviä tai räjähdysvaaroja, ei kemiallista korroosiota eikä voimakasta tärinää
Tapaus: Itä-Kiinassa sijaitsevan suuren terästehtaan täytyi varustaa 20 kV generaattorin ulostulojärjestelmä suurvirtaeristyksellä varusteita. Laitosympäristö oli ankara (paljon pölyä, luokan IV saastuminen) ja sillä oli korkeat virtavaatimukset (8000A), asettaen tiukat vaatimukset laitteiden luotettavuudelle. Lopulta tehdas valitsi Usenen GN□-20DW/8000-80 erotuskytkin. Keskeisinä syinä olivat sen saastumista kestävä muotoilu ja mukautuvuus luokkaan IV saasteympäristöt, 8000 A:n nimellisvirta, joka vastaa generaattorin lähtökuormaa, ja integroitu maadoituskytkin varmistaa huoltoturvallisuuden. Vuonna 2023 käyttöönotosta lähtien laite on toiminut vakaasti yli kaksi vuotta, tarjoaa luotettavan eristyksen kuukausittaisen huollon aikana, mikä eliminoi sähköiskun vaaran. The saastumattomissa eristeissä ei ole näkyviä ikääntymisen tai purkauksen jälkiä, mikä vähentää merkittävästi huoltoa taajuutta ja kustannuksia, mikä osoittaa, että Usene GN -sarjan erotinkytkin on ihanteellinen valinta raskaaseen käyttöön teolliset sähköjärjestelmät.
A1: Erotuskytkin on kuormittamaton kytkinlaite, jolla ei ole valokaaren sammutuskykyä; siihen on vain tottunut eristä piiri sen jälkeen, kun katkaisija on katkaissut kuorman. Kuormakytkin voi katkaista tietyn kuorman nykyinen. GN-sarjan erotuskytkin tarjoaa näkyvän eristysraon, mikä varmistaa täydellisen turvallisuuden käytön aikana huolto.
A2: Kyllä. Vakiomalli sopii korkeuksiin ≤2000m. Korkeudessa ≥2500 m Usune voi parantaa eristystä ja mekaaninen suorituskyky käyttäjän tarpeiden mukaan laitteiden vakaan toiminnan varmistamiseksi.
A3: Säännöllinen huolto sisältää: (1) eristeiden tarkastamisen halkeamien ja purkausjälkien varalta; (2) Kosketinpaineen testaus ja lämpötila (≤70 ℃ nimellisvirralla); (3) maadoituskytkimen ja lukituslaitteen eheyden tarkistaminen; (4) Voitele käyttömekanismi säännöllisesti. Asianmukaisella huollolla voidaan taata 20-30 vuoden käyttöikä.
Usune GN -sarjan sisätilojen eristyskytkin yhdistää edistyneen tekniikan, luotettavan suorituskyvyn ja laajan sopeutumiskyky, mikä tekee siitä suositellun tuotteen suurille voimalaitoksille, terästehtaille ja teollisuuden voimajärjestelmille. Kuten Kiinan suurjännitesähköteollisuuden johtava valmistaja Zhejiang Usune Electric Co., Ltd., joka luottaa Sen ammattitaitoinen T&K-tiimi, tiukka laadunvalvontajärjestelmä ja rikas projektikokemus tarjoavat käyttäjille korkealaatuisia tuotteita ja räätälöityjä ratkaisuja. Olipa kyseessä uusia projekteja tai laitepäivityksiä, se voi tarjota turvallisia, vakaa ja tehokas tehoeristyssuoja.
