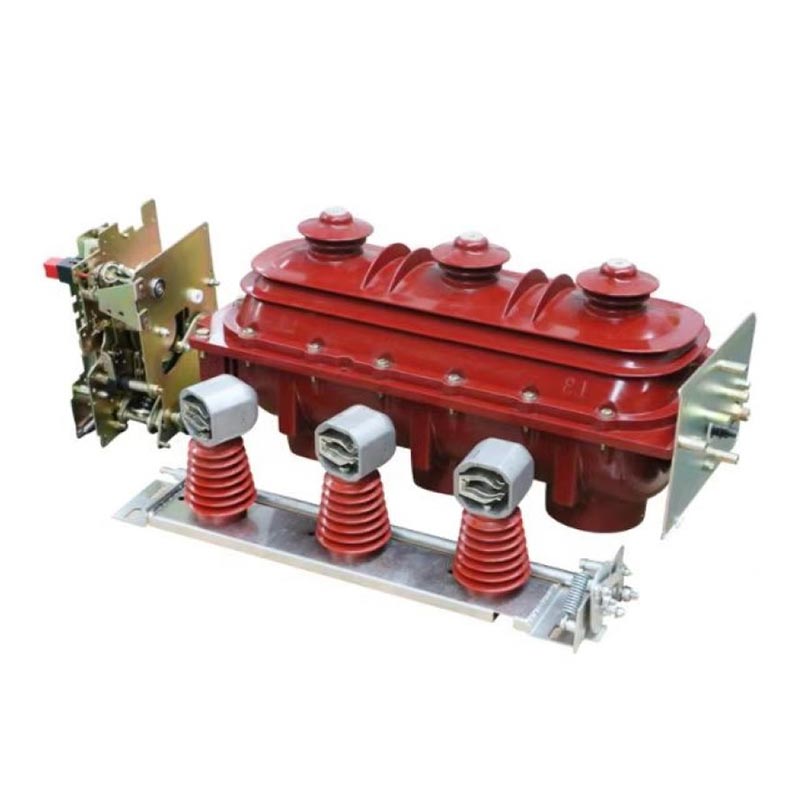

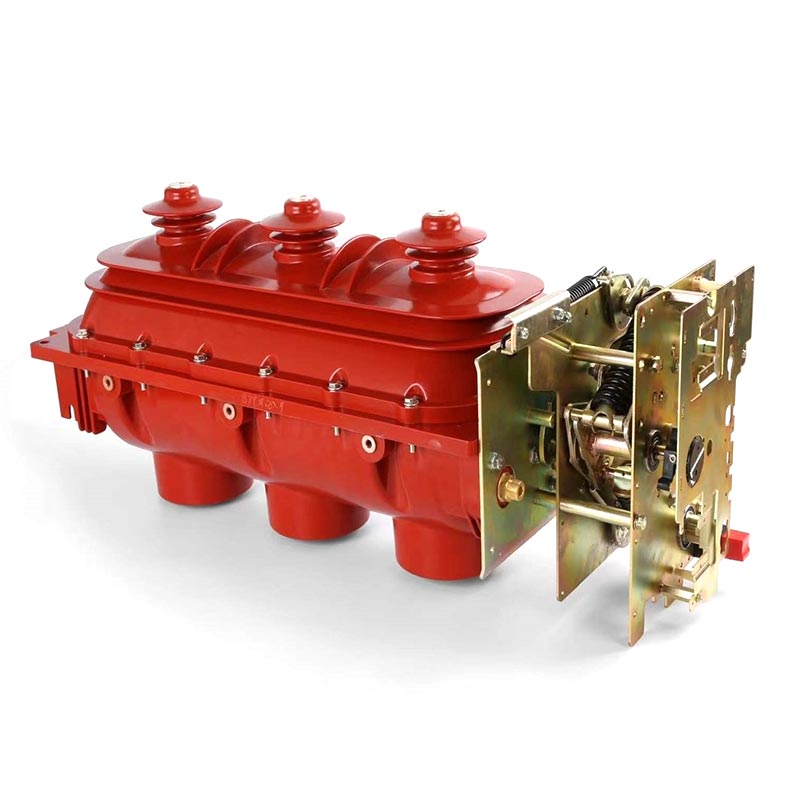

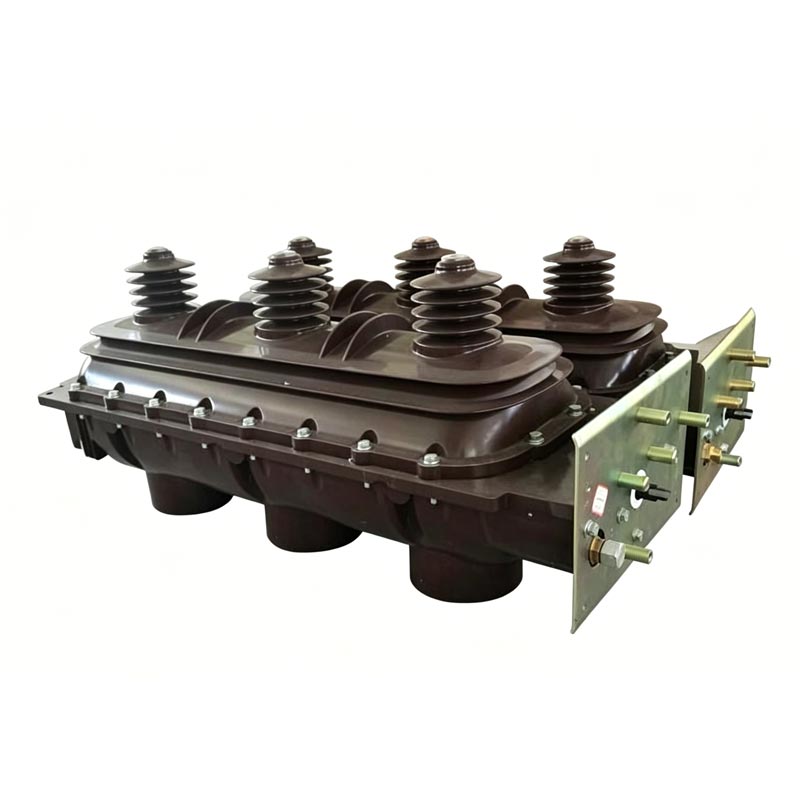

Usune Indoor 24kV 36kV Load Break Switch FLN36-24kV 36KV -sarja on ydinkeskijännitekojeisto itsenäisesti kehittänyt ja valmistanut Zhejiang Usune Electric Co., Ltd. Tämä sarja on erityisesti suunniteltu sisäkäyttöön, sovitettavissa 24kV ja 36kV nimellisjännitteisiin ja sopii kolmivaiheiseen AC 50Hz renkaaseen verkot ja kaksoisradiaaliset tehonsyöttöjärjestelmät. Usune, ammattimainen toimittaja, jonka juuret ovat Kiinassa, integroi edistyneet teknologiaa ja käytännön kokemusta jokaiseen tuotteeseen, mikä varmistaa, että kytkimet kestävät vakaasti kuormitusvirtaa ja ylikuormitusvirtakytkentä sekä pitkien kuormittamattomien johtojen, kuormittamattomien muuntajien kytkentätoiminnot, ja kondensaattoripankit.
Tämän sarjan ydinetu on sen joustavuus: kun sitä käytetään virtaa rajoittavien sulakkeiden kanssa, se voi korvata piirin katkaisijat. Kuormakytkin hoitaa eri kuormitusvirtojen kytkemisen, kun taas virtaa rajoittava sulake hoitaa suurempien ylikuormitus- ja oikosulkuvirtojen katkeaminen. Tämä vähentää sähkönjakelulaitteiden kustannuksia ja parantaa tehonsyöttöjärjestelmän turvallisuutta ja vakautta saavuttaen laajan alan tunnustuksen.
Kaksinkertainen, kolmiasentoinen pyörivä kosketinrakenne, kytkimen käyttöasento (kiinni, auki, maadoitettu) on selkeästi määritelty, mikä estää tehokkaasti toimintahäiriöt ja varmistaa tarkan ja luotettavan kytkennän; the yleinen kolmivaiheinen asennussuunnittelu tarjoaa hyvän synkronoinnin, vähemmän osia ja kätevän säädön ja asennus, mikä vähentää merkittävästi paikan päällä tapahtuvan asennuksen vaikeutta ja aikaa.
Kytkin on tiivistetty ylemmällä ja alemmalla epoksivalukotelolla, sisältä täytetty SF6-kaasulla 0,045–0,07 MPa. SF6 kaasulla on erinomaiset eristys- ja valokaarensammutusominaisuudet, mikä tiivistää täysin pääpiirin ja kotelon sisällä oleva maadoituspiiri eristäen sen ulkoiselta kosteudelta, pölyltä ja muilta epäpuhtauksilta. Tämä varmistaa vakaan eristyssuorituskyvyn ankarissakin sisäympäristöissä, estäen eristysvikoja ja takaavat sähköjärjestelmän turvallisen toiminnan.
Turvallisuus on Usunen tuotesuunnittelun ytimessä. Jos sisäinen kipinöinti, heikko takarakenne kotelo repeytyy automaattisesti ja samanaikaisesti kaapin päällä oleva paineenalennusventtiili avaa, poistaa ylipainekaasun kaapin ulkopuolelle, estää tehokkaasti kaapin räjähdyksen ja suojaa paikan päällä olevien käyttäjien ja ympäröivien laitteiden turvallisuus. Tämä malli on läpäissyt useita turvallisuustestejä, täyttää vaatimukset kansainvälisten turvallisuusstandardien kanssa ja tarjoaa luotettavan suojan sähkönjakelutoiminnoille.
Indoor 24kV 36kV Load Break Switch tukee sekä manuaalista että sähköistä käyttötilaa, valittavissa todelliset sivustovaatimukset. Se on kätevä ja luotettava käyttää, virtaviivaistetun mekaanisen rakenteen ja vakaa suorituskyky, mukautuva toistuviin kytkentätoimintoihin. Huoltovapaan rakenteen ansiosta se on pitkä käyttöikä, mekaaninen käyttöikä jopa 2000 sykliä, mikä vähentää myöhempiä ylläpitokustannuksia ja työmäärää.
| Ei. | Tuote | Yksikkö | Data |
| 1 | Nimellisjännite | kV | 24 |
| 2 | Nimellistaajuus | Hz | 50/60 |
| 3 | Nimellisvirta | A | 630/800 |
| 4 | 1 min tehotaajuuden kestojännite (märkä) | kV | 50 |
| 1 min tehotaajuuden kestojännite (kuiva) | 60 | ||
| 5 | Salamaimpulssin kestojännite | kV | 125/150 |
| 6 | Nimellinen oikosulkukatkovirta (huippu) | kA | 63 |
| 7 | Nimellinen aktiivinen kuormitus ja suljetun silmukan katkaisuvirta | A | 50 |
| 8 | Nimellinen siirtovirta | A | 1200 |
| 9 | Nimellinen oikosulkuvirta (huippu) | kA | 63 |
| 10 | Nimelliskaapelin latauskatkosvirta | A | 50 ja 10 |
| 11 | Maasulkukaapelin latauskatkosvirta | A | 20 |
| 12 | Nimellishuippukestovirta | kA | 63 |
| 13 | Lyhytaikainen kestävyysvirta (2s) | kA | 25 |
| 14 | Mekaaninen kestävyys | kertaa | 2000 |
Vakaan ja luotettavan toiminnan varmistamiseksi USune Indoor 24kV 36kV Load Break Switch -kytkintä on käytettävä seuraavat ehdot (perustuu todelliseen sovelluskokemukseen Kiinassa ja maailmanlaajuisesti):
a) Korkeus: Enintään 1000 metriä;
(b) Ympäristön lämpötila: yläraja +40 ℃, alaraja -25 ℃;
(c) Suhteellinen kosteus: Päivittäinen keskiarvo ≤ 95 %, kuukausittainen keskiarvo ≤ 90 %;
(d) Ei merkittäviä syövyttäviä kaasuja, syttyviä kaasuja tai vesihöyryn saasteita ympäröivässä ilmassa;
(e) Ei toistuvaa tai voimakasta tärinää.
Tapaustutkimus: Hangzhou Urban Residential Power Distribution Project, Kiina
Suurella asuinalueella Hangzhoussa Kiinassa asetettiin korkeat vaatimukset energiatehokkuudelle, turvallisuudelle ja vakaudelle sisätiloissaan sähkönjakeluhuoneissaan. Projektiin valittiin 20 Usunen sisätilojen 24kV kuormankatkaisijaa (FLN36-24kV sarja) käsittelemään kuorman kytkentää ja suojausta asuinalueiden sähkönsyöttöjärjestelmässä. Nimettynä toimittajana Tätä projektia varten Usune tarjosi räätälöityjä asennusohjeita ja huoltopalvelua. Tehdas tiukasti testannut jokaisen tuotteen ennen lähettämistä varmistaakseen projektin teknisten vaatimusten noudattamisen. Siitä lähtien käyttöönoton vuonna 2023, kytkimet ovat toimineet vakaasti ilman eristysvikoja tai toimintahäiriöitä, tehokkaasti varmistaa vakaan virransyötön yli 5 000 kotitaloudelle. Projektiryhmä kehui erittäin paljon tuotteen suorituskykyä ja Usenen asiantuntijapalvelut.
A1: Ei. Kuormakytkimiä käytetään ensisijaisesti kuormitusvirtojen ja ylikuormitusvirtojen kytkemiseen sekä kytkemiseen ja kuormittamattomien pitkien johtojen, kuormittamattomien muuntajien ja kondensaattoriryhmien irrottaminen. He eivät voi itsenäisesti katkaista oikosulkuvirrat. Oikosulkuvirtojen käsittelemiseksi kuormakytkimet voidaan yhdistää virtaa rajoittavat sulakkeet. Virtaa rajoittavat sulakkeet käsittelevät suuremman ylikuormituksen ja oikosulun virrat, ja tämä yhdistelmä voi korvata katkaisijat, mikä tarjoaa kattavan suojan virtalähteelle järjestelmä. Tämä Usunen vuosien ammattikokemuksen perusteella optimoima muotoilu tasapainottaa kustannukset ja turvallisuuden.
A2: Usunen 24 kV:n ja 36 kV:n sisäkuormakytkimien SF6-kaasu on suljettu epoksivalettuan koteloon. Standardi paine on 0,045-0,07 MPa. Matala paine vaikuttaa kytkimen eristykseen ja valokaaren sammutuskykyyn. Käyttäjät kannattaa ensin tarkistaa kaasuvuodot. Jos vuoto löytyy, ota välittömästi yhteyttä Usenen huoltotiimiin. Kuten a ammattimainen valmistaja, Usune tarjoaa asiantuntevia kaasuvuotojen havaitsemis- ja korjauspalveluita. Kun vuoto on poistettu, SF6-kaasua on lisättävä vakiopaineeseen, jotta kytkin toimii normaalisti. On suositeltavaa tarkista kaasunpaine säännöllisesti päivittäisen käytön aikana.
