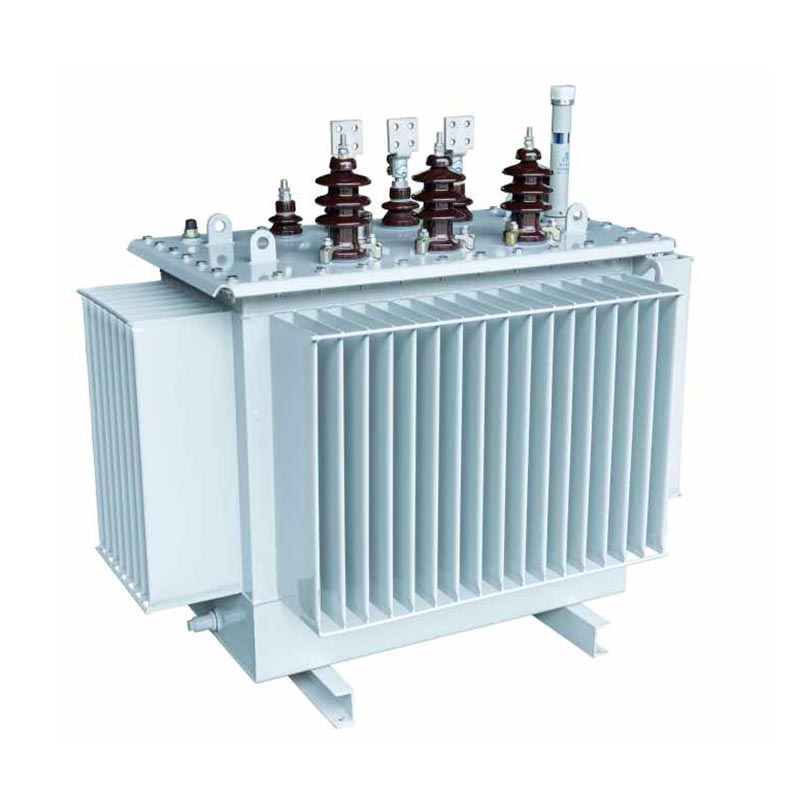

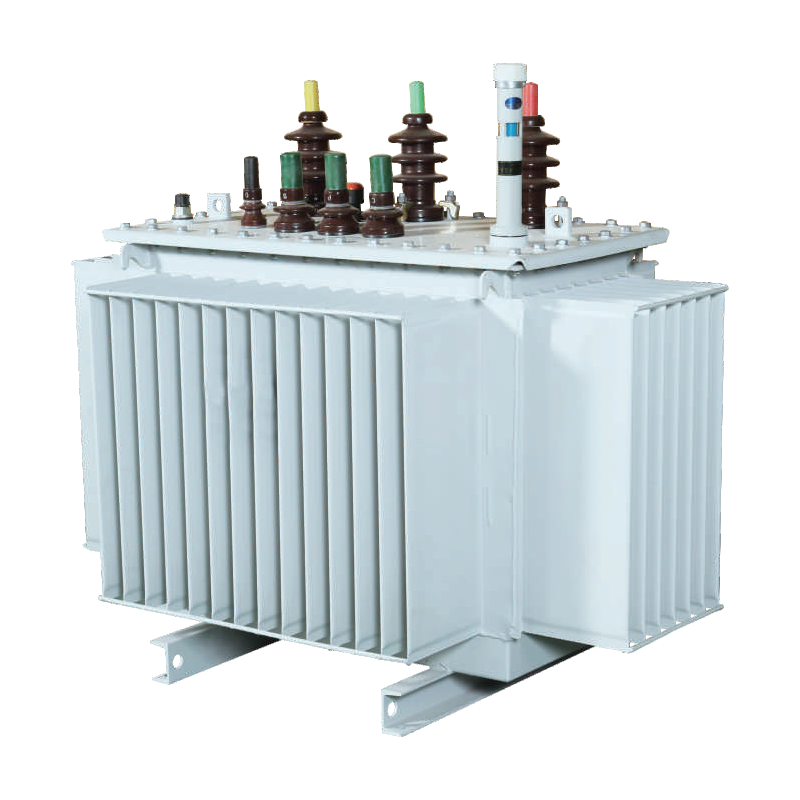

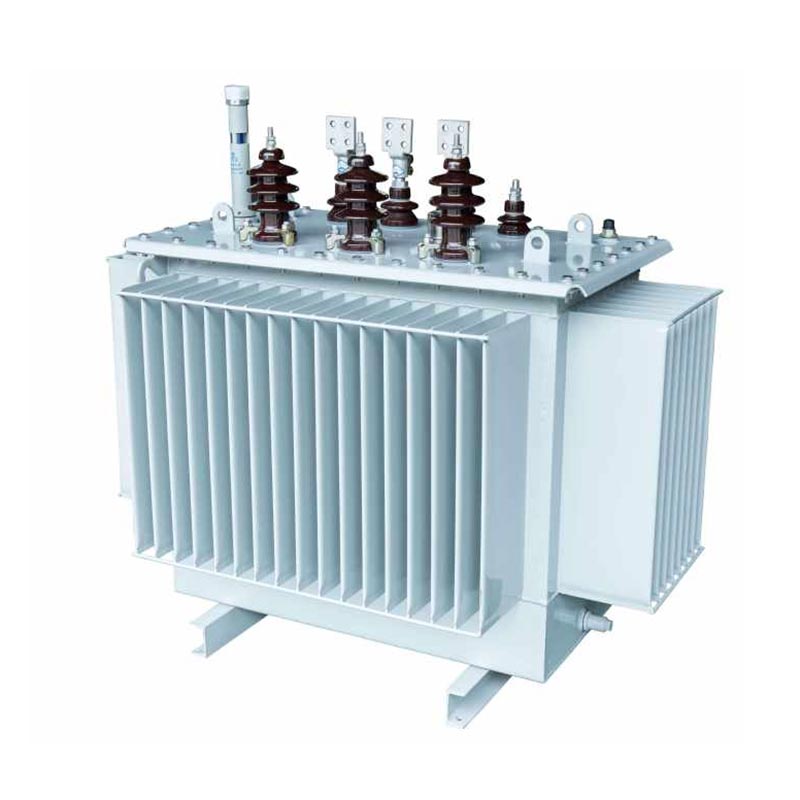

3-vaiheinen Onan-jakelumuuntaja

USUNE 3 Phase Onan Distribution Transformer (ONAN) on itsenäisesti kehittänyt ja valmistanut USUNE, ammattimainen valmistaja, joka yhdistää T&K:n, tuotannon ja myynnin. Se on suunniteltu erityisesti tehoa varten nykyaikaisten kaupunki- ja maaseutualueiden sekä teollisuus- ja kaivosyritysten jakelutarpeet, kuten ongelmien ratkaiseminen alhainen hyötysuhde, korkea energiankulutus ja perinteisten muuntajien huono vakaus. Tuote on valmistettu USUNE:n standardoidussa tehtaassa luottaen tiukkaan laadunvalvontajärjestelmään sen varmistamiseksi, että jokainen laite täyttää kansainväliset alan standardit ja voi toimia vakaasti erilaisissa ankarissa käyttöolosuhteissa.

3-vaiheisessa Onan-jakomuuntajassa on kolmiulotteinen kierretty ydin, jossa on tasasivuinen kolmio järjestely, joka eliminoi ilmaraot magneettipiirissä, mikä johtaa tiukempiin käämiin ja lyhyimpään mahdolliseen kolmivaiheisen magneettipiirin pituus. Sydämen pilarin poikkileikkauspinta-ala on lähes pyöreä, mikä optimoi sen magneettipiirin rakenne, joka vähentää energiankulutusta ja toimintamelua, saavuttaa kolmivaiheisen tasapainon ja Kolmannen harmonisen komponentin vähentäminen luo perustan tehokkaalle ja vakaalle virransyötölle.

Tämä tuote sopii kaupunkien ja maaseudun sähköverkkopäivityksiin sekä teollisuus- ja kaivosyritysskenaarioihin voidaan yhdistää täydellisesti modulaaristen ja esivalmistettujen sähköasemien kanssa, mikä tarjoaa luotettavan tehonsyötön tuen. Kuten a ammattimainen teholaitteiden toimittaja, USUNElla on laaja T&K- ja valmistuskokemus ja se voi tarjota räätälöityjä ratkaisuja asiakkaan tarpeiden mukaan.

Tuotteen ydinominaisuudet

1. Ydin

3-vaiheisessa Onan-jakomuuntajassa käytetään korkealaatuisia rakeisia piiteräslevyjä, joissa on erinomainen magneettinen läpäisevyys ja pienet häviöt; se käyttää saksalaista GEORG-leikkauskonetta, jossa on 45° saumaleikkaus varmistaakseen sydämen tarkkuus ja vähentää magneettisia vuotoja; piiteräslevyt taitetaan monivaiheiseksi pyöreäksi poikkileikkaukset, magneettipiirin optimointi, melun ja virrankulutuksen vähentäminen sekä energian parantaminen tehokkuutta.

2. Kelat

Korkeajännitekäämi on sylinterimäinen, kun taas pienjännitekäämi on sylinterimäinen tai foliotyyppinen, mikä parantaa tehokkaasti oikosulku- ja salamaniskukestävyys. Kelan rakenne on rationaalinen, ja siinä on tasainen magneettipiiri jakelu, paikallisen ylikuumenemisen vähentäminen, käyttöiän pidentäminen ja vakaan toiminnan varmistaminen.

3. Öljysäiliö

Valmistettu korkealaatuisesta tarkkuuskylmävalssatusta teräslevystä, valmistettu saksalaisesta GEORG-aallotusöljysäiliöstä tuotantolinja, joka varmistaa rakenteellisen lujuuden ja tiiviyden. Pinta on päällystetty korroosionestopinnoitteella, soveltuu ankariin ympäristöihin, kuten petrokemian tehtaisiin ja täyttää ympäristönsuojeluvaatimukset. The aallotettu rakenne yhdistää lämmön haihtumisen ja sopeutumiskyvyn öljyn lämpölaajenemiseen ja -kutistumiseen tiivistetty rakenne hidastaa öljyn vanhenemista ja pidentää muuntajan käyttöikää.

4. Eristysrakenne

3-vaiheinen Onan-jakelumuuntaja käyttää luokan A eristysrakennetta erinomaisella eristyksellä suorituskyky, joka kestää korkeajännitteisiä iskuja. Korkea- ja matalajännitekelat on järjestetty samankeskisesti, ja kelojen välissä käytetään pahviholkkia, jossa on pieni öljyrako eristyskyvyn parantamiseksi, estää oikosulkuja ja varmistaa turvallisen ja vakaan toiminnan.

Tuotteen malli

USUNE 3 Phase Onan Distribution Transformer (ONAN) kattaa kolme jännitetasoa: 10KV, 20KV ja 36KV, kokous erilaisia sähkönjakelutarpeita. Se voidaan räätälöidä asiakkaan todellisen kuorman, ydineritelmien, ja asennusskenaariossa, joka tarjoaa joustavia ratkaisuja.

Tuotetyyppi

Taloudelliset hyödyt ja energiansäästö

1. Sähkökustannukset (RMB/vuosi) = [kuormittamaton häviö (kW) + kuormitushäviö (kW) × (keskimääräinen kuormitusnopeus)²] × 365 (päiviä) × 24 (tuntia) × Sähkön hinta
2. CO2-päästöt = [kuormitushäviö (kW) + kuormitushäviö (kW) × (keskimääräinen kuormitusnopeus)²] × 365 (päiviä) × 24 (tuntia) × päästö Kerroin (kg-CO₂/kWh)

Tuotteen tyhjäkäynti- ja kuormitushäviöt ovat huomattavasti pienemmät kuin perinteisillä muuntajilla, mikä pienentää merkittävästi käyttäjien sähkökustannukset ja CO2-päästöt. Kiinassa juurtuneena valmistajana USUNE noudattaa vihreän käsitettä kehittämiseen, optimointiin jatkuvasti tuotesuunnittelua ja edistää energiateollisuuden kestävää kehitystä.

Sovellusskenaariot

1. Kaupunkien ja maaseudun sähköverkon päivitys: Parantaa sähköverkon vakautta ja tehokkuutta ja ratkaisee riittämätön virransyöttö ja korkea energiankulutus.

2. Teollisuus- ja kaivosyritykset: Täyttää tehokkaan, vakaan virtalähteen kysynnän, kestää kovaakin ympäristöissä ja varmistaa tuotantolaitteiden toiminnan.

3. Modulaariset ja esivalmistetut sähköasemat: Kompakti rakenne, kätevä asennus ja huolto, mikä vähentää maata pinta-ala ja rakennuskustannukset.

Tekniset parametrit

10kV S11-sarjan kolmivaiheinen öljyllä upotettu jakelumuuntaja

Huomautus: Muuntajien, joiden nimellisteho on 500 kVA tai vähemmän, kuormitushäviö rampin yläpuolella taulukossa on sovelletaan Dyn11 yhteysryhmä, ja rampin alapuolella oleva kuormitushäviö koskee Yyn0-yhteysryhmää.

10kV S13-sarjan kolmivaiheinen ol-upotettu jakelumuuntaja

10kV S14-sarjan kolmivaiheinen öljyllä upotettu jakelumuuntaja

Projektin viite

Cas-avaruuden raketin laukaisuprojekti

Testiraportti

UKK

1. Oletko tehdas- tai kauppayhtiö?

Tehdas, voimme taata, että hintamme on kohtuullinen ja kilpailukykyinen.

2. Milloin saan hinnan?

Yleensä lainaamme 24 tunnin kuluessa kyselysi vastaanottamisesta.

3. Voimmeko tulostaa logomme ja yrityksen nimen tuotteisiin?

Kyllä, tietysti hyväksymme OEM: n.

4. Mikä on toimitusaika?

Toimitusaika riippuu tilatuista määristä, normaalisti 15-20 päivän sisällä maksun vastaanottamisesta.

5. Miten laadunvalvontaprosessisi on?

Kaikki tuotteet tarkastetaan lisävarusteista alkaen ja ne suoritetaan rutiinitesteillä ennen lähtöä tehtaamme.

6. Kuinka ratkaista laatuongelmat myynnin jälkeen?

Ota valokuvia tai videota laatuongelmista ja lähetä se meille tarkastusta ja vahvistusta varten, niin teemme a tyydyttävä ratkaisu sinulle 1-3 päivän kuluessa.

7. Mikä on takuuaika?

12 kuukautta toimituspäivästä.

8. Miksi valita meidät

● Olemme erikoistuneet alalle yli 14 vuotta, ja meillä on kokenut T&K-tiimi suunnittelusta. ja kunkin projektin kehitystyö asiakkaan erityisvaatimusten perusteella.
● Meillä on erittäin tiukka laadunvalvontamenettely komponenteista valmiisiin tuotteisiin.
● Tasainen tuotantoaika 15-20 päivän sisällä.
● Meillä on täydet testiraportit tuotteille.
● Yksivaiheinen ratkaisu tarjotaan.
