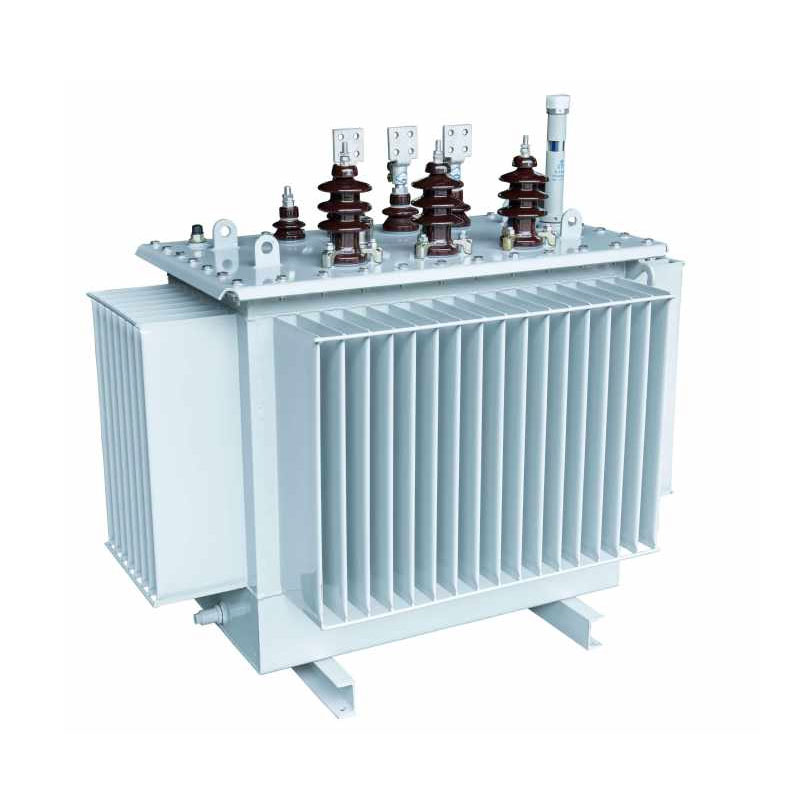

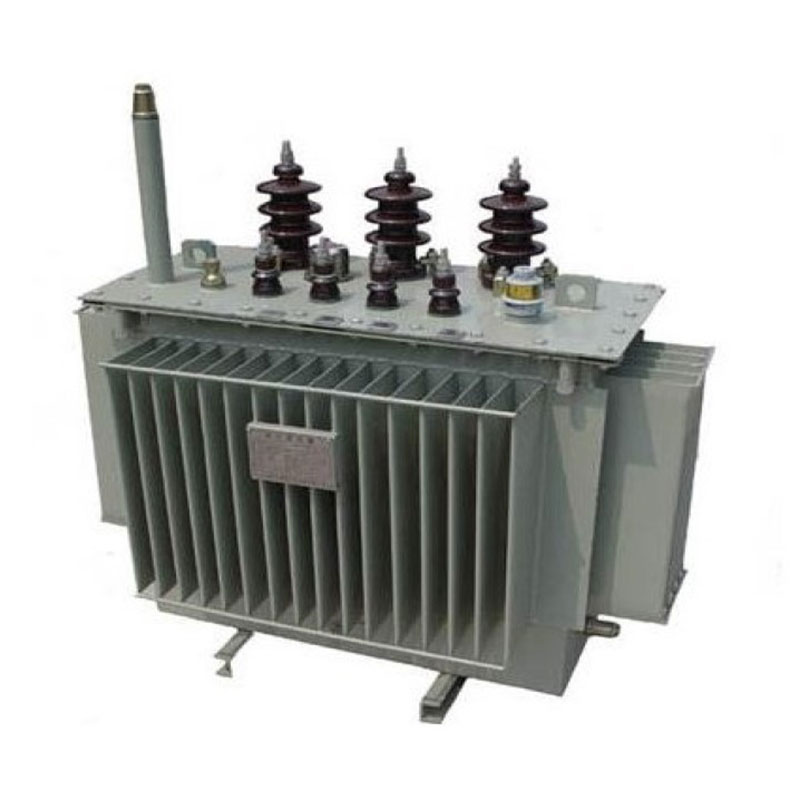

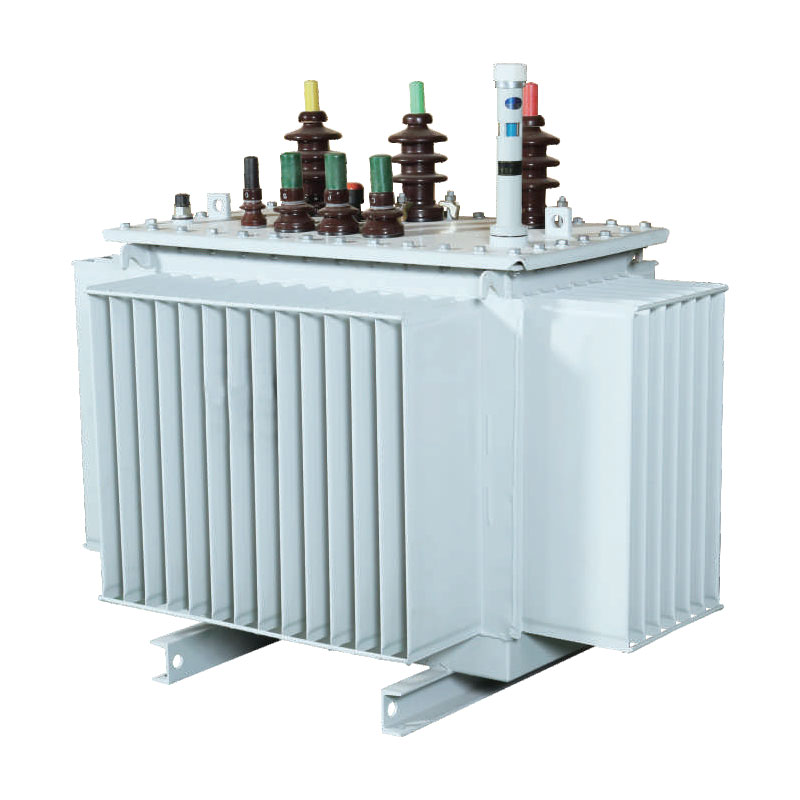

630 kVA öljyupotettu itsejäähdytetty muuntaja

Tämä 630 kVA öljyupotettu itsejäähdytetty muuntaja edustaa uuden sukupolven korkean suorituskyvyn jakelua muuntajat. Sen ydin käyttää 3D-haavaa, joka perustuu tasasivuiseen kolmioon, mikä varmistaa lyhimmän ja yhtä pitkiä magneettipolkuja kaikille kolmelle faasille ilman ilmaväliä, kun taas ydinpilarin poikkileikkaus likimääräinen ympyrä. Perinteisiin laitteisiin verrattuna se vähentää tehokkaasti häviöitä ja melua, saavuttaa tarkkuuden kolmivaiheinen tasapaino, vaimentaa kolmannen harmonisen ja tarjoaa merkittävästi optimoidun sähköisen suorituskyvyn.

Yksikkö tukee 10 kV, 20 kV ja 36 kV jännitetasoja, ja se käyttää öljyllä upotettua itsejäähdytysmenetelmää, joka ei vaadi Ulkoiset jäähdytyslaitteet takaavat helpon käytön ja huollon sekä vahvan sopeutuvuuden erilaisiin töihin ehdot. Sitä käytetään laajasti kaupunkien ja maaseudun verkoissa, teollisuus- ja kaivosyrityksissä sekä integroiduissa sähköasemissa sovelluksia. Kypsän toimitusketjun tukemana Usune – luotettava teholaitteiden toimittaja – tarjoaa standardoituja, korkealaatuiset tuotteet ja kattavat tukipalvelut globaaleille asiakkaille.

Rakenteelliset ominaisuudet ja tekniset edut

1. Erittäin tarkka, vähähäviöinen ydin

Ydin on valmistettu erittäin läpäisevistä raesuuntautuneista piiteräslevyistä, jotka on käsitelty maahantuotua GEORG:ia käyttäen poikkileikkauslaitteet ja 45° saumaton liitostekniikka magneettipiirin ilmarakojen poistamiseksi kokonaan. The levyt muodostetaan monivaiheiseksi pyöreäksi poikkileikkaukseksi, mikä vähentää merkittävästi magneettista reluktanssia, kuormittamaton häviöt ja käyttömelu. Tämä malli ratkaisee perinteisille muuntajille yleiset ongelmat, kuten kolmivaiheiset muuntajat epätasapaino ja suuret häviöt – mikä varmistaa pitkän aikavälin vähäkulutuksen.

2. Erittäin luja, iskunkestävä kelarakenne

Korkeajännitekäämiö hyödyntää sylinterimäistä rakennetta, kun taas pienjännitekäämi tarjoaa valinnan sylinterimäiset ja foliokokoonpanot tiettyihin käyttöolosuhteisiin sopiviksi. Tämä muotoilu optimoi magneettivuon jakelu, mikä parantaa tehokkaasti laitteiden kestävyyttä oikosulkuja ja salamapiikkejä vastaan samalla estää paikallisen ylikuumenemisen. Se varmistaa erinomaisen toiminnan vakauden ja häiriönkestävyyden, mikä tekee siitä soveltuu monimutkaisiin ympäristöihin, kuten teollisuuskohteisiin ja ulkosähköverkkoihin.

3. Korroosionkestävä, kestävä aaltopahviöljysäiliö

Säiliö on valmistettu tarkkuuskylmävalssatusta teräksestä käyttämällä erikoistunutta aaltopahvitankkien tuotantolinjaa ja siinä on korroosionestopinnoite, jonka ansiosta se kestää kovia olosuhteita, kuten öljyaltistusta ja kemiallinen korroosio. Aallotettu muotoilu yhdistää tehokkaan lämmönpoiston ja mukautuvan muodonmuutoksen kyvyt; se ottaa huomioon eristävän öljyn lämpölaajenemisen ja supistumisen, ylläpitää täydellisen ilman tiiviste hidastaa öljyn ikääntymistä ja pidentää merkittävästi laitteen käyttöikää.

4. Korkean turvallisuuden eristysrakenne

630 kVA:n öljyupotettu itsejäähdytetty muuntaja käyttää luokan A eristysrakennetta, jossa on samankeskinen korkea- ja pienjännitekäämit. Kelojen välinen eristys hyödyntää komposiittirakennetta, jossa kartonkiholkit yhdistetään pieniin öljyraot – korkean dielektrisen lujuuden ja erinomaisen tiivistyskyvyn varmistamiseksi. Tämä muotoilu vähentää tehokkaasti turvallisuusriskit, kuten vuodot, oikosulut ja eristyksen rikkoutuminen, tukee 24 tunnin jatkuvaa toimintaa ja täyttää kansalliset sähköturvallisuusstandardit.

Tuotetyyppi

Energiansäästö- ja taloudellisten hyötyjen analyysi

630 kVA:n öljyupotettu itsejäähdytetty muuntaja tarjoaa poikkeuksellisen energiansäästö- ja hiilenvähennysominaisuudet. Standardoidut kaavat mahdollistavat vuosittaisten sähkökustannusten ja hiilidioksidipäästöjen tarkan laskemisen, jolloin tietopohjainen tuki yritysten energiatehokkuuden parannuksiin ja kustannusten hallintaan. Ydinkaavat ovat seuraavat:

1. Vuotuinen sähkökustannuskaava: Vuosittainen sähkökustannus (CNY/vuosi) = [kuormitushäviö (kW) + kuormitushäviö (kW) × (keskiarvo Load Factor)²] × 365 × 24 × Sähkön hinta
2. Vuotuinen CO₂-päästökaava: vuosittaiset hiilidioksidipäästöt (kg) = [kuormittamaton häviö (kW) + kuormitushäviö (kW) × (keskimääräinen kuormitus) Kerroin)²] × 365 × 24 × hiilidioksidipäästökerroin (kg-CO₂/kWh)

Perinteisiin, vanhentuneisiin muuntajiin verrattuna tämän tuotteen tyhjäkäynti- ja kuormitushäviöt ovat huomattavasti pienemmät sähkökustannusten ja hiilidioksidipäästöjen vähentäminen vihreän tehon päivityspolitiikan mukaisesti. Se tarjoaa korkean Kustannustehokkuus pitkäaikaiseen käyttöön ja lyhyt takaisinmaksuaika, joka tuottaa sekä taloudellista että ympäristöarvoa.

Tekniset parametrit

10kV S11-sarjan kolmivaiheinen öljyllä upotettu jakelumuuntaja

Huomautus: Muuntajien, joiden nimellisteho on 500 kVA tai vähemmän, kuormitushäviö rampin yläpuolella taulukossa on sovelletaan Dyn11 yhteysryhmä, ja rampin alapuolella oleva kuormitushäviö koskee Yyn0-yhteysryhmää.

10kV S13-sarjan kolmivaiheinen ol-upotettu jakelumuuntaja

10kV S14-sarjan kolmivaiheinen öljyllä upotettu jakelumuuntaja

Projektin viite

Cas-avaruuden raketin laukaisuprojekti

Testiraportti

Tosimaailman sovellustapaukset

1. Kaupunkien ja maaseudun verkkojen päivitysprojekti

Zhejiangin maaseutuverkon päivitysprojektissa vanhentuneita, suurihäviöisiä laitteita vaihdettiin erissä. Osoitus ongelmat, kuten merkittävät kuormituksen vaihtelut, kolmivaiheinen epätasapaino ja liialliset harmoniset, tämä tuote – hyödyntää 3D-käämityn ytimen etuja jännitteen vakauttamiseksi ja tasapainottamiseksi – olennaisesti parannettu virtalähteen laatu. Kenttämittaukset osoittivat yli 30 prosentin vähennyksen tyhjäkäynnissä yksikköä kohden ja 40 prosentin laskua sähkönsyötön katkeamisprosentti jakelualueella. Yksikkö soveltuu hyvin monimutkaiseen maaseutukäyttöön olosuhteet, mikä helpottaa energiatehokkaan verkon päivittämistä.

2. Raskaiden kuorma-autojen latausasemaprojekti

Raskaiden kuorma-autojen latausasema Suzhoussa otti käyttöön useita tämän muuntajamallin yksiköitä tukemaan toiminnot, joihin liittyy latauspaalujen toistuva käynnistäminen/pysäytys ja äkilliset kuormituksen muutokset. Erinomaisella lämmöllä hajoamiskyky (öljyllä upotettu itsejäähdytys), muuntaja säilyttää vakaan ja ohjattavan kelan lämpötilat täydellä kuormituksella ilman ylikuumenemiseen liittyviä laukaisuja. Tämä varmistaa 24 tunnin keskeytymättömän käytön aseman toiminta, mikä vähentää tehokkaasti ylläpitoon ja seisokkiin liittyviä kustannuksia.

FAQ

Q1: Mitkä jännitetasot ja sovellusskenaariot ovat yhteensopivia Usune 630kVA öljyupotetun itsejäähdytetyn kanssa muuntaja?

Tuote tukee kaikkia yleisiä suurjännitearvoja (10kV, 20kV ja 36kV) ja sopii sovelluksiin kuten kaupunkien ja maaseudun verkkopäivitykset, teollisuuden ja kaivostoiminnan sähkönjakelu, latausasemat ja esivalmistetut tai modulaariset sähköasemat. Siinä on tuulettimeton, öljyyn upotettu itsejäähdyttävä muotoilu, joka sopii ulkokäyttöön asennus; se kestää äärimmäisiä lämpötiloja, pölyä ja lievää korroosiota, mikä tarjoaa poikkeuksellisen mukautumiskyvyn erilaisiin käyttöolosuhteisiin.

Q2: Mitkä ovat tämän muuntajan erityiset energiansäästöedut ja miten se vähentää kustannuksia?

Tuotteen energiaa säästävä ydinominaisuus on sen 3D-aukoton kierretty ydinrakenne, joka vähentää merkittävästi magneettista piiri-, tyhjäkäynti- ja kuormitushäviöt vähentäen samalla tehokkaasti harmonisia ja lämpöön liittyviä häviöitä. Standardin alla käyttöolosuhteissa, se vähentää kokonaisenergiankulutusta 20–30 % verrattuna tavanomaisiin laitteisiin sama kapasiteetti. Tämä johtaa merkittäviin säästöihin vuosittaisissa sähkökustannuksissa ja alentaa hiilidioksidipäästöjä vihreää energiapolitiikkaa ja tuottaa erinomaisia pitkän aikavälin taloudellisia etuja.

Q3: Mitkä ovat laitteiden käyttöiän ja päivittäisen käytön ja huollon (O&M) edut?

Laitteissa on käytetty ilmaeristettyä aaltopahvisäiliötä ja A-luokan korroosionestoeristemateriaaleja, jotka hidastaa merkittävästi öljyn ja itse yksikön ikääntymistä, mikä johtaa standardia pidempään käyttöikään muuntajat. Siinä on alhainen vikaprosentti ja vahva iskun- ja häiriönkestävyys. Rutiinihuolto vaatii vain määräajoin öljytason ja eristyksen tilan tarkistuksia, mikä tekee O&M:stä yksinkertaista ja kustannustehokasta – ihanteellista skenaarioihin, jotka vaativat pitkäaikaista, keskeytymätöntä toimintaa.
