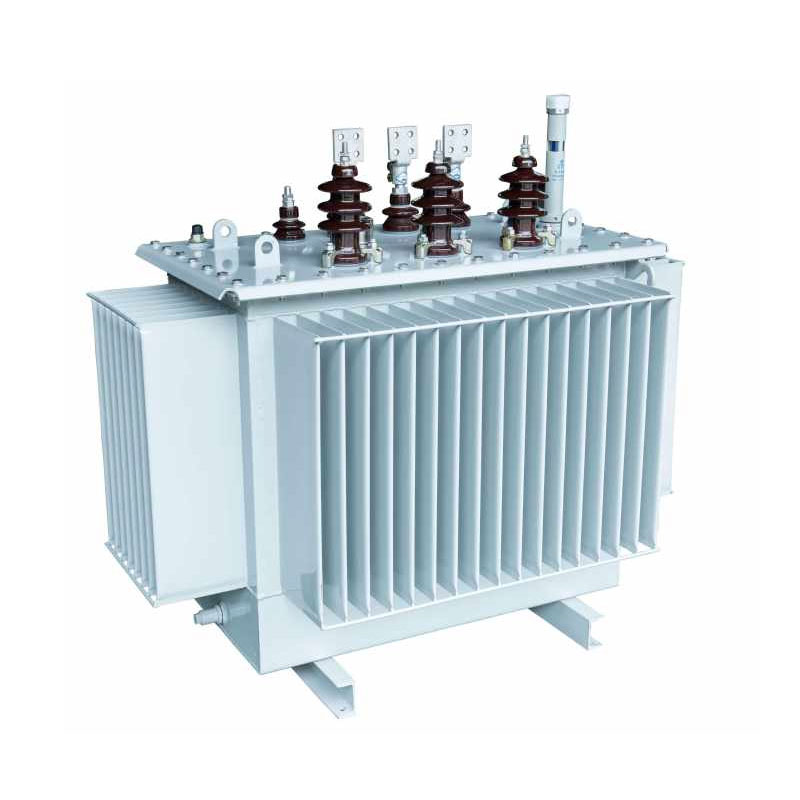

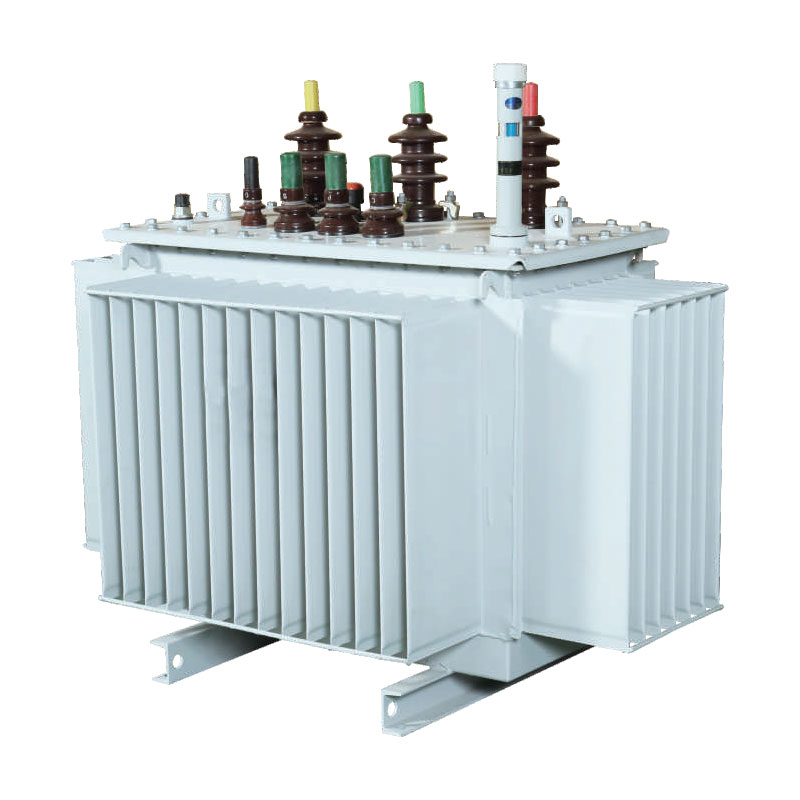

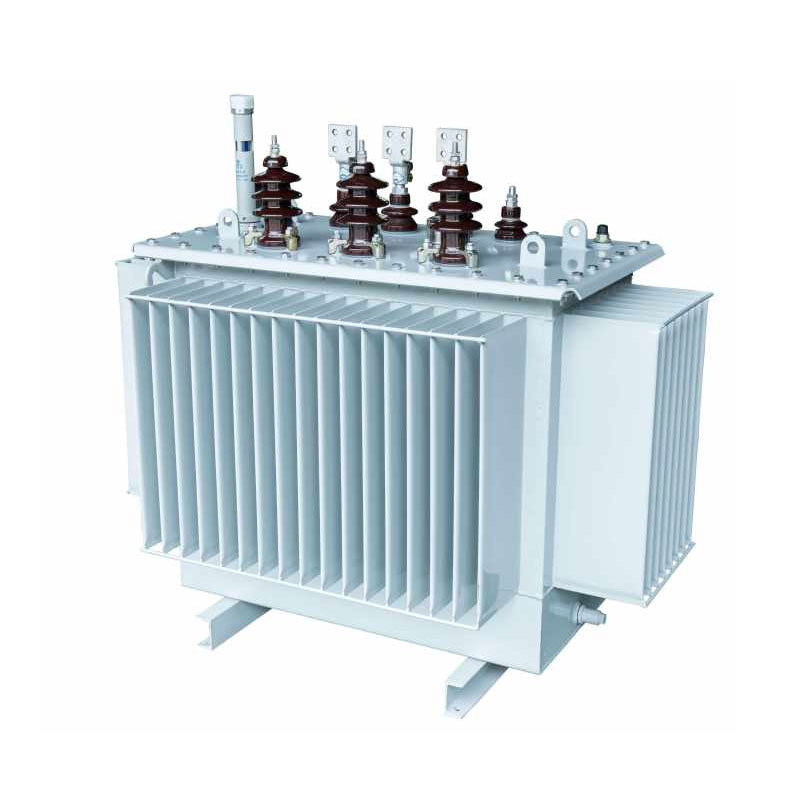

2500KVA nesteupotetut jakelumuuntajat

Optimoitu 10 kV, 20 kV ja 36 kV keskijännitejakelusovelluksia varten, Usune 2500 kVA nesteupotettu jakelu muuntajat eroavat perinteisistä pinottu ydinmalleista käyttämällä tasasivuista kolmiomaista 3D-sydänrakennetta, tuloksena on tehokkaampi magneettipiirijärjestelmä. Suunnittelulla saavutetaan aukoton magneettipiiri, jossa on yhtäläiset ja pienin reittipituus kaikissa kolmessa vaiheessa, mikä vähentää merkittävästi tyhjäkäyntihäviöitä ja käyttömelua samalla varmistaen erittäin tarkka kolmivaiheinen tasapaino ja kolmannen harmonisen vaimennus. Yhdistetty kypsään öljyyn upotettuun eristeeseen teknologian ja teollisuustason korroosionestosuunnittelun ansiosta muuntajat mukautuvat monimutkaisiin käyttöolosuhteisiin ja täysin täyttävät nykyaikaisten älykkäiden verkkojen standardointivaatimukset.

Nämä muuntajat on valmistettu ja testattu tiukasti alan standardien mukaisesti, ja ne sopivat verkkopäivityksiin kaupunki- ja maaseudulla sekä sähkönjakelu teollisuus- ja kaivosyrityksille. Ne integroituvat saumattomasti yhdistetyt muuntajat ja esivalmistetut sähköasemat, jotka tarjoavat vahvan sovelluksen monipuolisuuden ja korkean toimintakyvyn vakautta.

Rakenteelliset ominaisuudet ja tekniset edut

1. Optimoitu ydinrakenne: Pieni häviö ja pieni kohina

Ytimessä käytetään korkean läpäisevyyden ja matalan hystereesin omaavia raeorientoituja piiteräslevyjä. Nämä ovat tarkasti leikattuja käyttäen saksalaista GEORG-leikkauslaitteistoa ja koottu 45° saumattomalla liitosprosessilla. Lakanat pinotaan päälle muodostavat monivaiheisen pyöreän poikkileikkauksen eliminoiden täysin magneettiset vuodot ja ilmavälihäviöt. Tämä vähentää tehokkaasti kuormittamattoman virrankulutusta ja toimintamelua varmistaen pitkän aikavälin magneettipiirin vakauden ja tasainen suorituskyky.

2. Erittäin luja kelarakenne, jossa on erinomainen oikosulkuvastus

2500 kVA:n nesteupotettavissa jakelumuuntajissa on erilainen kelakokoonpano: korkeajännite kela hyödyntää sylinterimäistä rakennetta, kun taas pienjännitekäämi tarjoaa valinnan lieriömäisen ja foliotyyppisen välillä rakenteet. Tämä muotoilu parantaa merkittävästi laitteen kestävyyttä oikosulkuiskuja ja mekaanisia iskuja vastaan vakautta, mikä estää tehokkaasti kelan muodonmuutoksia tai äkillisten verkkooikosulkujen aiheuttamia vaurioita. Lisäksi se optimoi magneettikentän jakautumisen varmistaen tehokkaamman magneettipiirin toiminnan ja suuremman kokonaistehon lähetyksen tehokkuutta.

3. Teollisuusluokan säiliö, joka tarjoaa korkean kestävyyden ja monipuolisuuden

Säiliö on valmistettu erittäin tarkoista kylmävalssatuista teräslevyistä, jotka on valmistettu erikoistuneelle GEORG-aaltolevylle tankin tuotantolinja. Pinta on viimeistelty petrokemian luokan korroosionestopinnoitteella, joka kestää öljyä, kemikaaleja ja hapettumista, mikä tekee siitä sopivan vaativiin teollisuusympäristöihin ja ulkokäyttöön. The aallotettu rakenne tarjoaa tehokkaan lämmönpoiston samalla kun se mukautuu lämpölaajenemiseen ja supistukseen eristysöljyä käytön aikana. Täysin suljettu rakenne eristää yksikön ilmasta ja hidastaa merkittävästi eristysöljyn ikääntymistä ja laitteiden yleisen käyttöiän pidentämistä.

4. Luokan A eristerakenne varmistaa turvallisen ja vakaan toiminnan

Laitteisto käyttää luokan A eristysjärjestelmää, jossa on samankeskiset korkea- ja pienjännitekelat; the inter-coil gap hyödyntää rakennetta, jossa kartonkiholkit yhdistyvät pieniin öljyrakoesteisiin. Tämä kerrostettu eristysrakenne jakaa tasaisesti sähkökentän jännityksen ja parantaa eristyksen kokonaislujuutta tehokkaasti estää eristeen rikkoutumisen ja purkautumisviat ja varmistaa siten turvallisen ja pitkän käyttöiän molemmilla mitoilla ja osakuormitusolosuhteet.

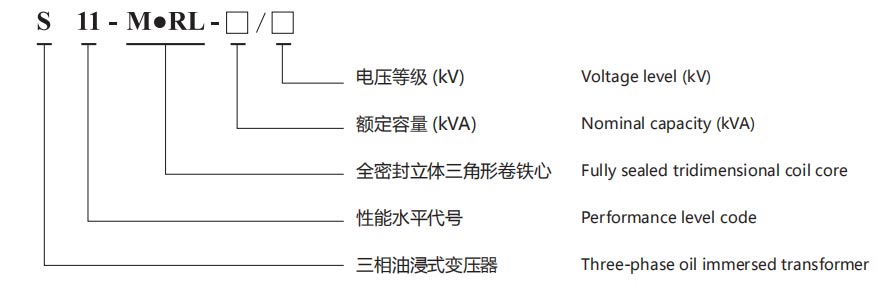

Tuotetyyppi

Energiansäästö ja taloudelliset edut

Usune 2500kVA nesteeseen upotettu jakelumuuntaja tarjoaa merkittäviä energiansäästöetuja tehokkaasti vähentää yritysten toimintakustannuksia ja hiilidioksidipäästöjä. Alla olevat perushyötylaskentakaavat sallivat taloudellisen ja ympäristöllisen arvon tarkkaa kvantifiointia varten:

1. Vuotuisten sähkökustannusten kaava: Vuosittaiset sähkökustannukset (CNY/vuosi) = [kuormittamaton häviö (kW) + kuormitushäviö (kW) × (keskiarvo Load Factor)²] × 365 päivää × 24 tuntia × Sähkön hinta
2. Hiilipäästöjen kaava: Vuotuiset CO₂-päästöt = [kuormittamaton häviö (kW) + kuormitushäviö (kW) × (keskimääräinen kuormituskerroin)²] × 365 päivää × 24 tuntia × hiilidioksidipäästökerroin (kg-CO₂/kWh)

Verrattuna perinteisiin saman kapasiteetin muuntajiin tämän tuotteen tyhjäkäynti- ja kuormitushäviöt ovat pienemmät. Pitkäaikainen käyttö alentaa jatkuvasti sähkökustannuksia ja vähentää hiilidioksidipäästöjä "Dual Carbonin" mukaisesti. politiikkaa ja yritysten vihreää tuotantoa koskevia standardeja tarjoten samalla erinomaisia taloudellisia ja ympäristöllisiä etuja.

Tekniset parametrit

10kV S11-sarjan kolmivaiheinen öljyllä upotettu jakelumuuntaja

Huomautus: Muuntajien, joiden nimellisteho on 500 kVA tai vähemmän, kuormitushäviö rampin yläpuolella taulukossa on sovelletaan Dyn11 yhteysryhmä, ja rampin alapuolella oleva kuormitushäviö koskee Yyn0-yhteysryhmää.

10kV S13-sarjan kolmivaiheinen ol-upotettu jakelumuuntaja

10kV S14-sarjan kolmivaiheinen öljyllä upotettu jakelumuuntaja

Projektin viite

Cas-avaruuden raketin laukaisuprojekti

Testiraportti

Real-World Application Case

Vuonna 2025 kahdeksan Usunen 2500kVA 10kV nesteupotettua jakelumuuntajaa otettiin onnistuneesti käyttöön avaimessa. kaupunki-maaseutuverkoston kunnostusprojekti Shouguangissa, Shandongissa. Nämä yksiköt syöttävät virtaa nykyaikaisiin maatalouden kasvihuoneisiin, teollisuuspuistot ja asuinalueet – sovellukset, jotka vaativat tiukkoja standardeja laitteiden vakaudelle ja energialle tehokkuutta ja ympäristöön sopeutumiskykyä.

Käyttöönoton jälkeen esivalmistetut sähköasemayksiköt toimivat tasaisesti läpi vuoden ilman vikoja. Mitattu toimintamelu pysyi alle 55 dB, kolmivaiheinen epätasapaino oli alle 1 % ja kolmannen harmonisen vaimennus suoritus oli erinomainen. Verrattuna vanhoihin muuntajiin, jotka he korvasivat, projekti saavutti 17,8 prosentin vähennyksen kokonaishäviöitä ja säästyi yli 260 000 CNY vuotuisissa sähkökustannuksissa. Täysin suljettu säiliörakenne eliminoi ongelmat liittyvät eristysöljyn vanhenemiseen ja vuotamiseen; nollavikainen vuotuinen suorituskyky vahvistaa täysin tuotteen vakauden ja energiansäästöetuja kaupunkien ja maaseudun verkkoympäristöissä.

FAQ

Q1: Mitä jännitetasoja ja sovellusskenaarioita USune 2500kVA nesteupotetut jakelumuuntajat tekevät tukea?

Tuotesarja kattaa keskijännitetasot 10kV, 20kV ja 36kV, joten se sopii kaupunkien ja maaseudun verkkoon peruskorjaukset, teollisuus- ja kaivosyritykset, kaupalliset puistot ja asuinalueiden sähkönsyöttöskenaariot. Yhdistetyille muuntajille ja esivalmistetuille sähköasemille on toteutettu erityisiä optimointeja, jotka mahdollistavat ne täyttävät asennus- ja käyttövaatimukset ulkoympäristöissä, ankarissa teollisuusolosuhteissa ja kompaktit kaupunkien jakelupaikat.

Q2: Mitkä ovat tämän tuotteen tärkeimmät edut verrattuna perinteisiin samankapasiteettisiin muuntajiin?

Siinä on kolme keskeistä etua: Ensinnäkin se hyödyntää aukotonta, kolmiulotteista haavaydinrakennetta, mikä johtaa pienemmät häviöt ja melu sekä tasapainoisempi ja vakaampi kolmivaiheinen virtalähde. Toiseksi optimoitu kela ja säiliörakenteet tarjoavat erinomaisen oikosulku- ja korroosionkestävyyden, mikä johtaa pienempään laitteiden vikaantumiseen. Kolmanneksi täysin tiivis, ilmaeristetty rakenne hidastaa eristävän öljyn ikääntymistä ja pidentää käyttöikää yli. 20 % verrattuna perinteisiin laitteisiin ja vähentää pitkäaikaisia käyttö- ja ylläpitokustannuksia.

Q3: Mitkä ovat 2500 kVA:n nesteupotettujen jakelumuuntajien energiansäästö- ja hiilidioksidipäästöt todistettu todellisessa toiminnassa?

Tuote minimoi käyttöhäviöt lähteellä optimoitujen magneettipiirien ja rakennesuunnittelun ansiosta; mitatut tyhjäkäynti- ja kuormitushäviöt ovat tehokkaampia kuin perinteiset kansalliset standardit täyttävät laitteet. Perustuu standardoidut energiankulutus- ja hiilipäästökaavat, pitkäaikainen käyttö alentaa jatkuvasti sähköä kustannuksia yrityksille. Lisäksi pienemmät energiahäviöt vähentävät suoraan hiilidioksidipäästöjä virtalähteen puolella, helpottaa vihreitä, vähän hiilidioksidipäästöjä aiheuttavia päivityksiä verkkohankkeissa ja tuotantoyrityksissä, mikä tuottaa molempia taloudellista ja ympäristöllistä arvoa.
