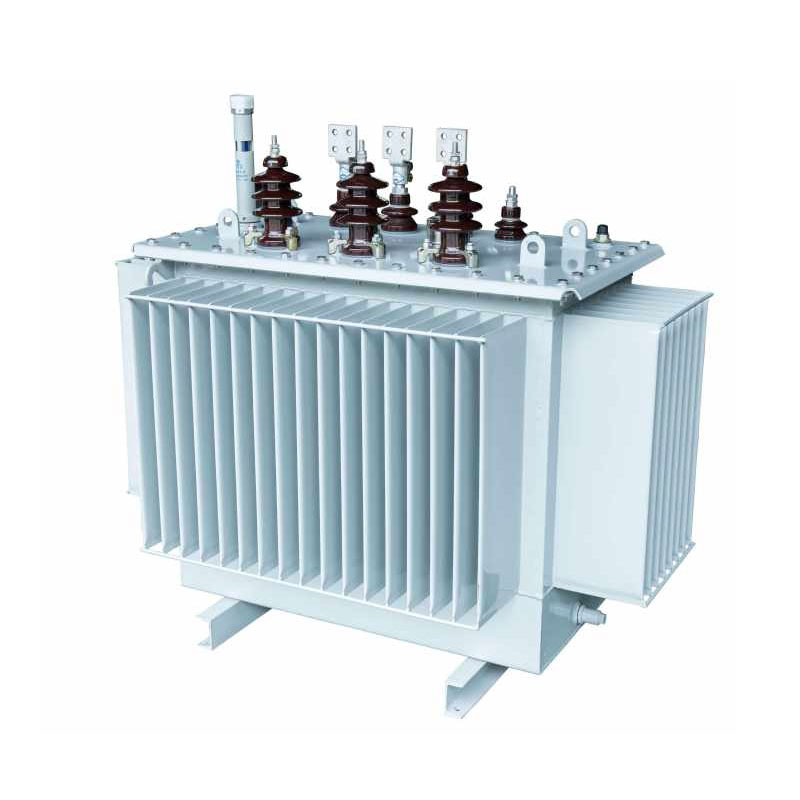

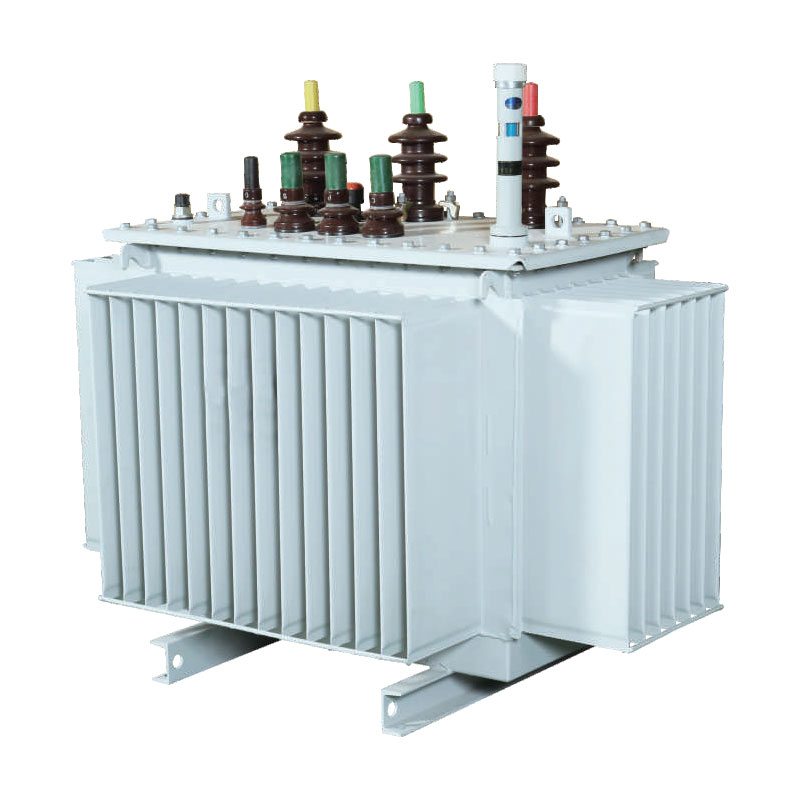

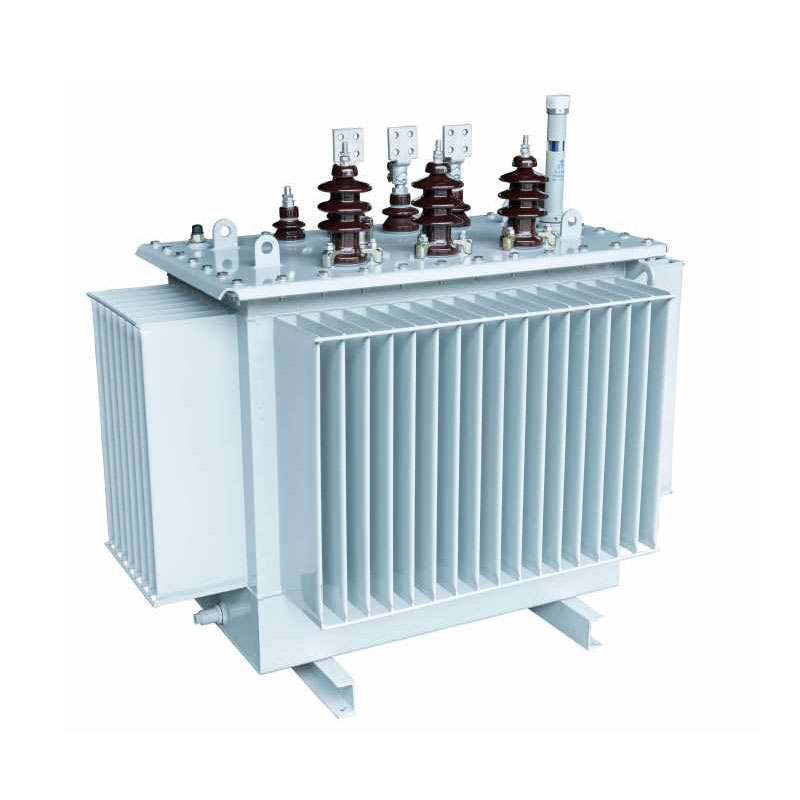

1600KVA öljyupotettu jakelumuuntaja

Usune 1600kVA öljyupotettu jakelumuuntaja on optimoitu käsittelemään yleisiä ongelmia, joita esiintyy perinteisessä muuntajat, kuten suuret häviöt, liiallinen melu, kolmivaiheinen epätasapaino ja huono sopeutumiskyky ympäristöön. Ydin käyttää 3D-haavaa, joka muodostaa tasasivuisen kolmion; magneettipiiri on aukoton, ja siinä on kolme yhtä pitkää magneettisia polkuja, joiden etäisyys on minimoitu. Ytimen pilarin poikkileikkaus lähestyy pyöreää muotoa, merkittävästi parantaa magneettisen läpäisevyyden tehokkuutta, vähentää olennaisesti tyhjäkäyntihäviöitä ja käyttömelua, saavuttaen tarkan kolmivaiheinen tasapaino ja harmonisten häiriöiden vähentäminen.

Soveltuu 10kV, 20kV ja 36kV jännitesovelluksiin, tuote on valmistettu tarkkuusstandardoiduissa tiloissa ja se käy läpi tiukat, kattavat testaukset. Siinä on vakaa suorituskyky, vahva ylikuormituskestävyys ja korkea käyttöturvallisuus, joten se on ihanteellinen valinta integroitavaksi esivalmistettujen tai modulaaristen sähköasemien kanssa ratkaisu nykyaikaisiin älyverkkopäivityksiin.

Rakenteelliset ominaisuudet

1. Ydinjärjestelmä

Ytimessä käytetään erittäin läpäiseviä, vähähäviöisiä, rakeisia piiteräslevyjä, jotka on käsitelty lännestä tuodulla Saksalainen Georg poikittaisleikkauslaitteisto ja 45° saumaton jatkostekniikka. Piiteräslevyt muodostetaan monivaiheiseen pyöreään poikkileikkausrakenteeseen, joka eliminoi täysin magneettipiirin ilmaraot ja pienentää vuotovirtahäviöt, mikä vähentää tehokkaasti käyttömelua ja tehonkulutusta ilman kuormitusta. Yleinen ydin rakenne on kompakti ja vakaa korkealla magneettisella kyllästymisvastuksella, mikä varmistaa pitkän aikavälin tasaisen laitteiston toimintaa.

2. Käämirakenne

1600 kVA:n öljyupotettu jakelumuuntaja käyttää eriytettyä käämirakennetta: suurjännitekäämitystä on sylinterimäinen rakenne, kun taas pienjännitekäämi tukee sekä sylinterimäistä että foliotyyppistä kokoonpanot. Tämä muotoilu parantaa merkittävästi laitteen oikosulku- ja salamankestävyyttä iskee, mikä estää kelan muodonmuutoksia tai virtapiikin aiheuttamia vaurioita. Samakeskinen järjestely korkea- ja Pienjännitekelat optimoivat magneettipiirin jakautumisen varmistaen tasaisemman tehonsiirron ja parantaa kokonaisvaltaisesti yleistä toiminnan tehokkuutta.

3. Säiliön rakenne

Säiliö on valmistettu erittäin tarkasta kylmävalssatusta teräksestä käyttämällä erikoistunutta aaltopahvisäiliöiden tuotantolinjaa. Sen pinta on viimeistelty petrokemian luokan korroosionestopinnoitteella, joka tarjoaa pitkäaikaisen kestävyyden öljylle ja kemiallinen eroosio, mikä tekee siitä sopivan erilaisiin ankariin teollisuusympäristöihin. Aallotettu rakenne palvelee a kaksi tarkoitusta: se helpottaa tehokasta lämmönpoistoa ja stabiloi lämpötilan nousun täydellä kuormituksella samalla kun se ottaa huomioon muuntajaöljyn lämpölaajenemisen ja supistumisen. Täysin suljettu rakenne eristää yksikön ilmasta, hidastaen eristävän öljyn vanhenemista ja pidentäen merkittävästi laitteistoa käyttöikä.

4. Eristysrakenne

Yksikössä on A-luokan eristysjärjestelmä, jolle on ominaista korkea dielektrinen lujuus ja erinomainen korkean lämpötilan kestävyys. Kun korkea- ja pienjännitekelat on järjestetty samankeskisesti, kelojen välinen rako käyttää komposiittirakennetta, jossa paperiputken vaippa ja pienet öljyraot yhdistyvät sisäpuolen optimoimiseksi eristysasettelu ja eliminoida eristys "kuollut alueet". Tämä parantaa tehokkaasti jännitteenkestokykyä ja eristyksen vakaus, joka estää eristeiden rikkoutumisen ja purkautumisviat, mikä takaa turvallisen ja luotettavan pitkäaikainen toiminta.

Tuotetyyppi

Taloudelliset hyödyt ja energiansäästö/päästöjen vähentäminen

Usune 1600kVA öljyupotettu jakelumuuntaja tarjoaa erinomaisen energiansäästön, mikä vähentää merkittävästi vuotuisia sähkökustannuksia ja käyttäjien hiilidioksidipäästöjä. Seuraavat ydinkaavat mahdollistavat laitteen käyttöarvon tarkan kvantifioinnin:
1. Vuotuinen sähkökustannuskaava: vuosikustannukset (CNY/vuosi) = [kuormitushäviö (kW) + kuormitushäviö (kW) × (keskimääräinen kuormituskerroin)²] × 365 päivää × 24 tuntia × sähkön hinta
2. Hiilipäästöjen kaava: Vuotuiset CO₂-päästöt = [kuormittamaton häviö (kW) + kuormitushäviö (kW) × (keskimääräinen kuormituskerroin)²] × 365 päivää × 24 tuntia × hiilidioksidipäästökerroin (kg-CO₂/kWh)
Verrattuna perinteisiin samantyyppisiin muuntajiin tällä tuotteella on pienemmät tyhjäkäynti- ja kuormitushäviöt. Tyypillisissä teollisissa käyttöolosuhteissa 60 %:n keskimääräisellä käyttökertoimella tällä yksiköllä saavutetaan merkittäviä sähkönsäästöjä, mikä vähentää suoraan yritysten energiakustannuksia ja alentaa hiilidioksidipäästöjä. Se vastaa "Dual Carbon" -politiikan vaatimuksia ja luo sekä taloudellista että ympäristöarvoa käyttäjille.

Tekniset parametrit

10kV S11-sarjan kolmivaiheinen öljyllä upotettu jakelumuuntaja

Huomautus: Muuntajien, joiden nimellisteho on 500 kVA tai vähemmän, kuormitushäviö rampin yläpuolella taulukossa on sovelletaan Dyn11 yhteysryhmä, ja rampin alapuolella oleva kuormitushäviö koskee Yyn0-yhteysryhmää.

10kV S13-sarjan kolmivaiheinen ol-upotettu jakelumuuntaja

10kV S14-sarjan kolmivaiheinen öljyllä upotettu jakelumuuntaja

Projektin viite

Cas-avaruuden raketin laukaisuprojekti

Testiraportti

Real-World Application Case

Ammattimaisena ja luotettavana teholaitteiden toimittajana Usunen 1600kVA 10kV öljyupotettu jakelumuuntaja oli otettu onnistuneesti käyttöön kaupunkien ja maaseudun verkkojen kunnostusprojektissa Donghai Townissa, Lufengissa, Guangdongissa. Asennus ratkaisi tehokkaasti paikalliset ongelmat riittämättömästä tehokapasiteetista ja epävakaudesta.

Ennen päivitystä alueen perinteisistä jakelulaitteistoista puuttui kapasiteetti; huippukesän aikana kysynnän vuoksi ongelmat, kuten jännitehäviöt ja ylikuormituksen aiheuttamat laukaisut, olivat yleisiä, jotka vaikuttivat vakavasti asuinsähkön käyttöön sekä pien- ja mikroyritysten toimintaan. Vuonna 2026 paikallinen sähkönsyöttötoimisto aloitti verkon päivityksen hanke. Tuotteen suorituskyvyn, energiansäästöominaisuuksien ja toiminnan moniulotteisen vertailun jälkeen vakautta, he valitsivat Usunen erittäin tehokkaan öljyllä upotetun jakelumuuntajan.

Projektissa hyödynnettiin sähköaseman esivalmistettua asennusmallia. Käyttöönoton jälkeen laitteistolle on ominaista pienet häviöt, alhainen melu ja erinomainen kolmivaihetasapaino – eliminoivat tehokkaasti alueen virtalähteen pullonkaulat. Yksikkö toimii vakaasti korkeissa lämpötiloissa, suuren kuormituksen kesäolosuhteissa ilman epänormaalia melua tai harmonisia häiriötä. Mitatut tiedot osoittavat, että laitehäviöt ovat paljon pienemmät kuin standardimuuntajilla kansalliset vertailuarvot; vuosittaiset verkkosähkön kustannukset laskivat yli 18 % ja hiilidioksidipäästöt vähenivät. Tämä vakaa virtalähde takaa luotettavan sähkön asukkaille ja jatkuvan tuotannon paikalliseen jalostukseen yrityksiä, luomalla hankkeen vertailukohdaksi Itä-Guangdongin energiaa säästäville verkkoremonteille.

FAQ

Q1: Mihin skenaarioihin USune 1600kVA öljyupotettu jakelumuuntaja sopii?

Tuotesarja kattaa 10kV, 20kV ja 36kV jännitetasot, mikä tarjoaa poikkeuksellisen mukautuvuuden. Se on ensisijaisesti käytetään kaupunkien ja maaseudun verkkojen päivittämiseen, sähkönjakoon teollisuus- ja kaivosyrityksille sekä käyttöönotossa ankarissa teollisuusympäristöissä, kuten kemian- ja elintarviketehtaissa. Se on yhteensopiva esivalmistettujen kanssa kotelot ja yhdistetyt sähköasemat, ja se täyttää suuret virransyöttövaatimukset skenaarioissa, kuten tunnelisuunnittelussa hankkeisiin ja suuriin kaupallisiin komplekseihin.

Q2: Mitkä ovat tämän muuntajan tärkeimmät edut perinteisiin tuotteisiin verrattuna?

Verrattuna perinteisiin samankapasiteettisiin muuntajiin tällä tuotteella on neljä keskeistä etua: ensinnäkin 3D kierretty ydinrakenne, jossa on aukoton magneettipiiri, johtaa pienempään häviöön ja pienempään kohinaan; toiseksi optimoitu kela ja eristysrakenne tarjoavat erinomaisen oikosulkusuojan ja paremman käyttöturvallisuuden; kolmanneksi, teollisuuslaatuinen, korroosionkestävä aaltopahviöljysäiliö soveltuu vaativiin käyttöolosuhteisiin ja varmistaa a pidempi käyttöikä; ja neljänneksi, tarkka kolmivaiheinen tasapainotus vaimentaa kolmannen asteen harmonisia ja varmistaa enemmän vakaa virtalähteen laatu.

Q3: Mikä on 1600 kVA:n öljyupotetun jakelumuuntajan käyttöikä ja pitkäaikainen ylläpitokustannukset?

Laitteessa on täysin tiivis öljysäiliörakenne, joka eristää yksikön ilmasta ja siten hidastaa ikääntymistä eristysöljyä ja mahdollistaa yli 20 vuoden käyttöiän. Kypsällä, luotettavalla suunnittelulla ja erittäin laadukkaalla alhainen vika, yksikkö ei vaadi säännöllistä huoltoa – vain öljytason ja toiminnan säännölliset tarkastukset melua tarvitaan. Perinteisiin muuntajiin verrattuna se vähentää merkittävästi työ- ja materiaalikustannuksia käytön ja huollon kanssa, mikä tarjoaa ylivoimaisen kustannustehokkuuden koko sen elinkaaren ajan.
