Artikkelin yleiskatsaus
Tässä oppaassa kerrotaan, miten ilmaeristetty rengaspääyksikkö toimii, mitkä komponentit määrittävät sen suorituskyvyn, kuinka arvioida sen tekniset tiedot ja mitä ostajien tulee tarkistaa ennen ostamista. Se kattaa myös yleiset sovellushaasteet, käyttöturvallisuuden ja huoltokäytännöt, jotka voivat auttaa vähentämään vältettäviä seisokkeja.
1. Mikä on ilmaeristetty rengaspääyksikkö RMU?

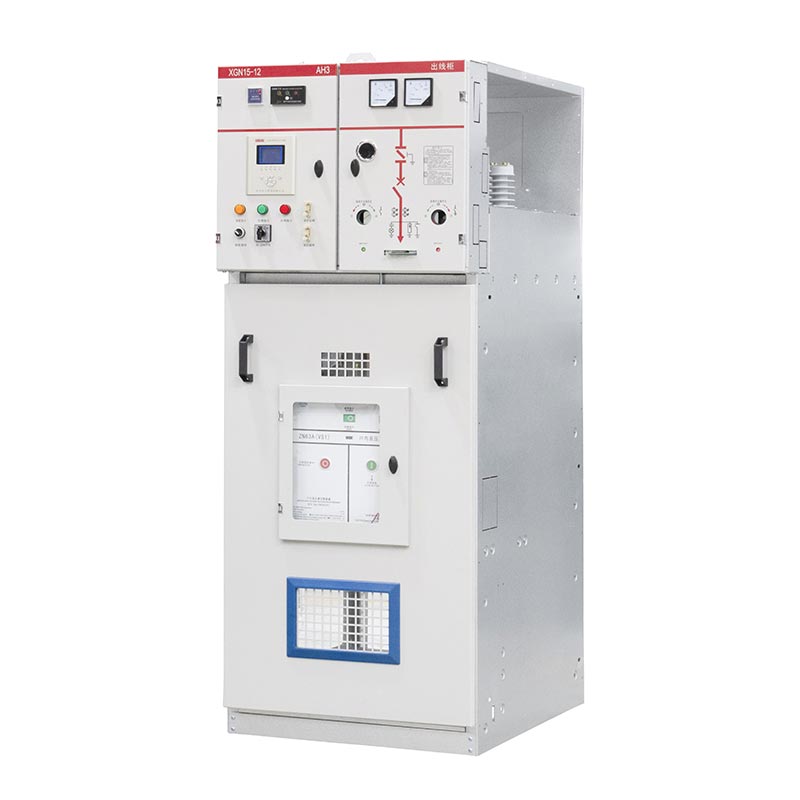

Anilmaeristetty rengaspääyksikkö RMUon keskijännitteinen sähkökytkinlaitekokoonpano, joka on suunniteltu kytkemään, ohjaamaan ja eristämään virtapiirejä jakeluverkossa. Se käyttää ilmakehän ilmaa eristävänä väliaineena sovellettavien jännitteisten komponenttien ympärillä sen sijaan, että se luottaisi SF₆-kaasuun ensisijaisena eristysaineena näissä osastoissa.
Termirenkaan pääyksikkökuvaa laitteiston roolia rengasjakelujärjestelyssä. Rengas yhdistää tyypillisesti useita jakelupisteitä, jolloin sähköä pääsee sähköasemalle eri suunnista, kun verkon suunnittelu ja käyttökonfiguraatio sen sallivat. RMU yhdistää useita kytkentätoimintoja kompaktissa kotelossa, mikä auttaa jakeluoperaattoreita hallitsemaan syöttö- ja muuntajaliitäntöjä.
Toisin kuin jakelumuuntaja, joka muuttaa sähköjännitettä, RMU hallitsee keskijännitepiirien kytkemistä ja irrottamista. Konfiguraatiostaan riippuen se voi tarjota kuorman kytkemisen, eristyksen, maadoituksen ja syöttölaitteen suojauksen sulakkeiden tai katkaisijoiden kautta.
Ilmaeristettyjä RMU:ita käytetään sovelluksissa, joissa insinöörit tarvitsevat selkeästi määritellyt kytkentätoiminnot, kaasuvapaan eristysjärjestelyn ja asennusympäristöön sopivan kokoonpanon. Ennen kuin määritetään yksi, projektiryhmän tulee vahvistaa järjestelmän jännite, vikataso, toimintakaavio, käytettävissä oleva tila ja sovellettavat apuohjelmavaatimukset.
2. Kuinka ilmaeristetty RMU toimii?
Ilmaeristetty RMU hallitsee sähkötehoa ohjaamalla tulevien rengassyöttölaitteiden ja lähtevien jakelupiirien välisiä yhteyksiä. Tyypillisessä kolmisuuntaisessa järjestelyssä kaksi toiminnallista yksikköä yhdistää rengaskaapeliosat, kun taas kolmas syöttää tai suojaa paikallista muuntajan syöttöä.
Normaali jakelutoiminta
Normaalikäytössä kytkinlaitteet sijoitetaan verkon hyväksytyn käyttösuunnitelman mukaisesti. Monet jakeluverkot käyttävät renkaan muotoista kaapelia, jossa on normaalisti avoin kohta. Tämä järjestely säilyttää vaihtoehtoisen syöttöreitin käyttämättä välttämättä koko rengasta suljettuna silmukana.
Vian eristäminen ja toimitusten palautus
Jos kaapeliosaan tulee vika, suojalaitteet havaitsevat tai keskeyttävät vian suunnitellusti, kun taas käyttäjät tai hyväksytty automaatiojärjestelmä eristävät vian. Jäljellä oleva terve verkko voidaan sitten palauttaa vaihtoehtoisen syöttölaitteen kautta, mikäli laiteluokitus, verkon kapasiteetti, suojauksen koordinointi ja kytkentämenettelyt sen sallivat.
| Toimintakunto | RMU-toiminto | Toiminnallinen tavoite |
|---|---|---|
| Normaali toiminta | Ylläpitää määrätyt piirikytkennät. | Toimita virtaa kytkettyihin kuormiin. |
| Suunniteltu huolto | Eristää asianomaisen piirin ja mahdollistaa hyväksytyt maadoitustoimenpiteet. | Luo turvalliset työolosuhteet. |
| Kaapeli vika | Toimii järjestelmän suojausjärjestelmän kanssa keskeyttääkseen tai eristääkseen vahingoittuneen osan. | Rajoita vaikutuksen alaista verkkoaluetta. |
| Verkon palautus | Sallii valtuutetun vaihdon terveiden osien yhdistämiseksi uudelleen, jos se on sallittua. | Palauta palvelu mahdollisimman turvallisesti ja nopeasti. |
On tärkeää erottaa kuorman kytkentä vian keskeytyksestä. Kuorman katkaisukytkin on suunniteltu tiettyjä kytkentätehtäviä varten; sen ei saa olettaa katkaisevan jokaista oikosulkuvirtaa. Vikasuojaus voi vaatia koordinoidun sulake-kytkinyhdistelmän tai katkaisijan sopivalla suojareleellä.
3. Mitkä ovat ilmaeristetyn RMU:n pääkomponentit?
Tarkka sisäinen asettelu vaihtelee valmistajan ja mallin mukaan, mutta useimmissa malleissa yhdistyvät kytkinlaitteet, johtimet, eristysrakenteet, turvamekanismit ja valinnaiset valvontalaitteet.
Load Break kytkimet
Kuorman katkaisijat kytkevät tai katkaisevat piirejä niille määritellyissä normaaleissa kuormankytkentäolosuhteissa. Rengaskokoonpanossa niiden avulla käyttäjät voivat ohjata tulevan ja lähtevän kaapelin osia. Niiden mitoitettujen valmistus-, murtumis- ja lyhytkestoisten ominaisuuksien on vastattava suunniteltua käyttöä.
Kiskot ja sähköliitännät
Kiskot tarjoavat johtavia polkuja toiminnallisten yksiköiden välillä. Niiden materiaali, poikkileikkaus, liitännän laatu ja lämpörakenne vaikuttavat virransiirtokykyyn ja lämpötilan nousuun. Kaapelipäätteiden tulee myös olla yhteensopivia määritellyn kaapelityypin ja asennusjärjestelyn kanssa.
Maadoituskytkimet ja lukitukset
Maadoituskytkimet ovat keino maadoittaa määrätyt eristettyjä piiriosia, kun hyväksytty toimintajärjestys sen sallii. Mekaaniset tai sähköiset lukitukset auttavat estämään kiellettyjä kytkentätoimintoja. Nämä mekanismit ovat tärkeitä, mutta ne eivät korvaa eristyksen ja jännitteen puuttumisen tarkistamista soveltuvien turvallisuusmenettelyjen mukaisesti.
Sulake-kytkinyhdistelmät tai katkaisijat
Muuntajasyöttimet voivat käyttää sulake-kytkinyhdistelmää tai suojareleillä varustettua katkaisijaa. Sopiva ratkaisu riippuu muuntajan ominaisuuksista, odotetusta vikavirrasta, selektiivisyysvaatimuksista ja verkon suojausfilosofiasta.
Eristimet, kotelot ja valvontatarvikkeet
Eristyskannattimet ylläpitävät vaaditut sähkövälykset ja tukevat jännitteisiä komponentteja. Kotelo suojaa laitteita tuotteelle määritellyiltä ympäristö- ja mekaanisilta olosuhteilta. Valinnaiset jännitteen ilmaisimet, vikakulkuilmaisimet, moottoriohjaimet ja viestintälaitteet voivat parantaa toiminnan näkyvyyttä ja kauko-ohjausta, kun ne on integroitu oikein.
4. Mitä etuja ilmaeristys tarjoaa?
Ilmaeristyksestä voi olla käytännön hyötyä jakeluprojekteissa, varsinkin kun projektin omistaja haluaa välttää SF₆-pohjaista eristystä asianomaisissa osastoissa. Näiden etujen arvo riippuu laitesuunnittelusta ja käyttöympäristöstä.
- Ei SF₆-vaatimusta ilmaeristetyissä osastoissa:Sopiva rakenne välttää käsittelyä, vuotojen valvontaa ja käyttöiän lopun talteenottoa koskevia näkökohtia, jotka liittyvät SF₆:een näissä osastoissa.
- Näkyvät ja helposti saatavilla olevat järjestelyt, jos ne on suunniteltu:Jotkut rakenteet helpottavat komponenttien ja kytkentäasemien tarkastusta koulutetun henkilöstön kannalta. Käytettävyys on tarkistettava tarkan mallin osalta.
- Modulaarinen kokoonpano:Toiminnalliset yksiköt voidaan järjestää vastaamaan erilaisia saapuvien, lähtevien ja muuntaja-syöttölaitteiden vaatimuksia, kun tuoteperhe tukee tarvittavia yhdistelmiä.
- Käytännön kunnossapidon suunnittelu:Ilman SF₆:ta ilmaeristetyissä osissa käyttäjät välttävät kaasuun liittyviä huoltotehtäviä näissä osissa, vaikka sähköinen ja mekaaninen huolto on edelleen välttämätöntä.
- Tuki jakeluautomaatiolle:Valinnaiset moottoriohjaimet ja valvontatarvikkeet voivat tukea etäkytkentää ja tilanraportointia.
Mitkä ovat rajoitukset?
Ilmaeristetyt mallit saattavat vaatia suuremmat sähkövälykset ja suuremman asennustilan kuin jotkin kaasueristetyt vaihtoehdot. Kosteus, kontaminaatio, kondensaatio, korkeus ja kotelointiolosuhteet voivat myös vaikuttaa eristyksen suorituskykyyn. Kaasuton rakenne ei automaattisesti tarkoita huoltovapaata toimintaa tai erinomaista suorituskykyä kaikissa ympäristöissä.
Ostajien tulee vertailla koko laitekokoonpanoa, asennuskustannuksia, elinkaarivaatimuksia, ympäristöolosuhteita ja sovellettavia säännöksiä sen sijaan, että valitsisivat RMU:n pelkän eristysaineen perusteella.
5. Missä ilmaeristettyjä RMU-yksiköitä käytetään?
Ilmaeristetyt rengaspääyksiköt voivat palvella erilaisia keskijännitejakelusovelluksia niiden jännitteiden, suojausjärjestelyjen, kotelointirakenteen ja hyväksyttyjen asennusolosuhteiden mukaan.
Teollisuuslaitokset
Tehtaat ja jalostuslaitokset käyttävät keskijännitejakelulaitteita muuntajien, tuotantoalueiden ja muiden sähkökuormien syöttämiseen. RMU voi tukea syöttimen eristämistä ja auttaa huoltoryhmiä hallitsemaan verkon osia ilman, että se vaikuttaa tarpeettomasti koko toimipaikkaan.
Liike- ja asuinrakentaminen
Toimistokompleksit, asuinrakennukset, liikekiinteistöt ja monikäyttöiset hankkeet voivat käyttää RMU:ita paikallisilla jakeluasemilla. Kompaktit toiminnalliset järjestelyt voivat yksinkertaistaa useiden muuntajan syöttölaitteiden hallintaa suunnitellussa sähköinfrastruktuurissa.
Sähkönjakeluverkot
Jakeluoperaattorit voivat asentaa RMU:ita verkon liitäntäpisteisiin ohjaamaan syöttöosia ja tukemaan palautustoimenpiteitä. Valitun yksikön on täytettävä laitoskohtaiset suojaus-, kytkentä-, asennus- ja dokumentaatiovaatimukset.
Uusiutuva energia ja infrastruktuurihankkeet
Aurinkoenergialaitokset, infrastruktuurilaitokset ja muut energiahankkeet voivat vaatia keskijännitteen vaihtoa keräyspiirien, muuntajien ja jakeluverkon välillä. RMU on valittava todellisen vian, kytkentäsuhteen ja verkkoliitäntärakenteen mukaan.
Ulko- tai rannikkoasennuksissa projektiryhmien tulee lisäksi arvioida kotelon suojaus, korroosionkestävyys, lämpötila-alue, kondensaation hallinta ja kaapeliläpivientien tiivistys. Minkä tahansa mallin soveltuvuus on vahvistettava valmistajan ilmoittamien käyttöehtojen mukaisesti.
6. Mitä tietoja ostajien tulee tarkistaa?
Ilmaeristeisen RMU:n valitseminen vaatii muutakin kuin nimellisjännitteen sovittamista. Väärät arvot tai sopimaton suojajärjestely voivat aiheuttaa turvallisuusriskejä, käyttöönoton viivästyksiä ja kalliita laitemuutoksia. Ostajien tulee toimittaa valmistajalle verkkoparametrit ja projektin vaatimukset ennen tarjouksen pyytämistä.
| Erittely | Mitä tarkistetaan | Miksi sillä on väliä |
|---|---|---|
| Nimellisjännite | Yhteensopivuus järjestelmän nimellis- ja maksimikäyttöjännitteen kanssa. | Varmistaa, että eristys ja laitteiden luokitukset sopivat verkkoon. |
| Nimellisvirta | Virtakiskon, rengaskytkimen ja syöttövirran arvot. | Estää odotettuun kuormitukseen sopimattomien laitteiden valinnan. |
| Oikosulku suorituskyky | Nimellislyhytkestoinen kestovirta, kesto ja asiaankuuluvat valmistus- tai katkaisutehtävät. | Sovittaa kojeiston lasketun vikatason mukaan. |
| Toiminnallinen kokoonpano | Reittien lukumäärä, rengaskytkimet, muuntajan syöttölaitteet ja laajennusmahdollisuudet. | Kohdistaa laitteet yksiviivaisen kaavion kanssa. |
| Suojausmenetelmä | Sulake-kytkinyhdistelmä tai katkaisija ja relejärjestely. | Tukee oikeaa vianpoistoa ja koordinaatiota. |
| Eristys ja välykset | Ilmaeristyssuunnittelu ja tarvittavat sähkövälykset. | Tukee dielektristä suorituskykyä tietyissä olosuhteissa. |
| Asennusympäristö | Sisä- tai ulkokäyttö, korkeus, kosteus, lämpötila ja saastuminen. | Vähentää ympäristöön ja eristykseen liittyviä riskejä. |
| Kotelon suojaus | Määritelty IP-luokitus ja pääsyvaatimukset. | Määrittää suojan tunkeutumista vastaan testatuissa olosuhteissa. |
| Turvallisuusluokitus | Vaadittu sisäinen kaariluokitus, saavutettavat sivut, virta ja kesto. | Täyttää projektikohtaiset henkilöstön suojavaatimukset. |
| Automaatio | Manuaalinen tai moottoroitu käyttö, apusyöttö, signaalit ja tiedonsiirtoprotokolla. | Varmistaa yhteensopivuuden etävalvonnan tai SCADA:n kanssa. |
| Vaatimustenmukaisuusasiakirjat | Sovellettavat standardit, tyyppitestausraportit, rutiinitestipöytäkirjat ja todistukset. | Tukee teknistä hyväksyntää ja projektin hyväksyntää. |
Ymmärrä sovellettavat standardit
IEC 62271-200 kattaa AC metallisuljetut kojeistot ja ohjauslaitteistot yli 1 kV ja enintään 52 kV nimellisjännitteille mukaan lukien asiaankuuluvat sisä- ja ulkokäyttösovellukset. Sovellettava painos ja muutokset on vahvistettava hankespesifikaatiossa. Laitteen kokoonpanosta riippuen kytkimille, katkaisimille, kytkin-sulakeyhdistelmille ja maadoituslaitteille voidaan myös soveltaa lisästandardeja.
Lisätietoja on virallisessa IEC 62271-200 -julkaisussa. Varsinaisen ehdotetun mallin ja kokoonpanon vaatimustenmukaisuus on tarkistettava. yleinen lausunto siitä, että tuote noudattaa IEC-standardia, ei korvaa asianmukaisia tukiasiakirjoja.
Kysymyksiä ennen tilauksen tekemistä
- Vastaako ehdotettu RMU hyväksyttyä yksilinjakaaviota ja kaapelijärjestelyä?
- Ovatko nimellisvirta- ja oikosulkuominaisuudet riittävät järjestelmätutkimukseen?
- Mitkä suoja- ja maadoitustoiminnot sisältyvät vakiovarusteisiin?
- Ovatko tyyppitestin todisteet ja rutiinitehdastestitiedot saatavilla kyseiselle kokoonpanolle?
- Ovatko mitat, kaapelin sisäänvientien sijainnit, perustuksen yksityiskohdat ja huoltovälit vahvistettu?
- Onko varaosat, käyttöohjeet, käyttöönottotuki ja takuuehdot selkeästi määritelty?
7. Millä turvallisuus- ja asennusvaatimuksilla on merkitystä?
Keskijännitekojeiston asennuksen saa suorittaa vain pätevä henkilöstö hyväksyttyjen piirustusten, paikallisten sähkömääräysten, valmistajan ohjeiden ja paikkakohtaisten turvaohjeiden mukaisesti. Koska laitteet voivat sisältää vaarallista varastoitua tai indusoitunutta sähköenergiaa, käyttöönottoa ja huoltoa ei tule koskaan luottaa pelkästään visuaalisten kytkimien asentoihin.
Sivuston valmistelu
Varmista ennen toimitusta, että perustus, kaapelikaivannot, kaapelin taivutustila, kulkureitit, ilmanvaihtovaatimukset ja käyttövälit vastaavat hyväksyttyjä piirustuksia. Asennusalueen tulee pysyä määriteltyjen ympäristörajojen sisällä ja sallia turvallinen käyttö ja huolto.
Kaapelin päättäminen ja maadoitus
Käytä yhteensopivia kaapelitarvikkeita ja noudata valmistajan päättämisohjeita. Tarkista johtimen valmistelu, kytkentämomentti, vaiheiden tunniste, eristyksen kunto ja maadoitusliitännät. Huonosti asennetut päätteet voivat johtaa ylikuumenemiseen, osittaiseen purkaukseen, eristyksen heikkenemiseen tai sähköhäiriöön.
Käyttöönottotarkastukset
Käyttöönoton tulee noudattaa hyväksyttyä testisuunnitelmaa, joka kuvastaa tuotesuunnittelua ja projektin vaatimuksia. Tyypillisiä tarkistuksia ovat mekaanisen toiminnan, lukitusten, johdotuksen, maadoituksen jatkuvuuden, suojausasetusten, ohjauspiirien ja asiaankuuluvien sähköisten testien tarkastus. Pätevien insinöörien on määriteltävä tarkat testit ja hyväksymiskriteerit.
8. Kuinka käyttäjät voivat ylläpitää ilmaeristettyä RMU:ta?
Vaikka ilmaeristetty RMU välttää SF₆-kaasuhuollon ilmaeristetyissä osastoissaan, se vaatii silti sen suunnitteluun, käyttöön, ikään ja asennusympäristöön sopivan huolto-ohjelman. Ennaltaehkäisevä huolto auttaa tunnistamaan heikentymisen ennen kuin se aiheuttaa käyttökatkon tai turvallisuushäiriön.
Suositellut tarkastusalueet
- Kotelon kunto:Tarkista korroosio, fyysiset vauriot, veden sisäänpääsy, tukkeutunut tuuletus ja vaurioituneet tiivisteet.
- Eristyksen kunto:Tarkista hyväksyttyjen tarkastusten aikana likaa, kosteutta, jälkiä, halkeamia tai muita huonontumisen merkkejä.
- Vaihtomekanismit:Tarkista toimintamekanismit, asennonosoittimet, lukitukset ja mekaaninen kunto valmistajan ohjeiden mukaisesti.
- Liitännät ja kaapelit:Tarkista käytettävissä olevat päätteet ja liitännät ylikuumenemisen, löystymisen tai eristysvaurioiden varalta hyväksytyillä menetelmillä.
- Suojaus ja ohjaus:Tarkista releasetukset, aputeho, hälytykset, moottorin ohjaimet ja tiedonsiirtotoiminnot, jos ne on asennettu.
- Records:Dokumentoi tarkastukset, testitulokset, viat, kytkentätoiminnot ja korjaavat toimenpiteet.
Kuinka usein RMU tulee tarkastaa?
Jokaiselle asennukselle ei ole yhtä tarkastusväliä. Noudata valmistajan huoltoaikataulua, sovellettavia määräyksiä, hyödyllisyysvaatimuksia ja työpaikan riskiarviointia. Pölyisessä, kosteassa, syövyttävässä tai raskaasti kuormitetussa ympäristössä olevien laitteiden kunto saattaa vaatia useammin.
Älä avaa suljettuja tai rajoitettuja osastoja, säädä jännitteisiä osia tai suorita häiritseviä töitä ilman määrättyä lupaa, eristämistä ja testausmenettelyjä. Jos ilmenee epänormaalia lämpenemistä, purkausääntä, palaneen hajua, odottamattomia hälytyksiä tai mekaanista vastusta, ota asia välittömästi pätevän huoltohenkilöstön puoleen.
9. Mitä yleisiä ongelmia projektitiimien tulisi estää?
Monet kojeistoprojektien ongelmat alkavat ennen jännitteen kytkemistä. Selkeät tekniset tiedot, täydellinen dokumentaatio ja laitetoimittajan, sähkösuunnittelijan, asentajan ja loppukäyttäjän välinen koordinointi voivat vähentää vältettäviä viiveitä.
| Yleinen ongelma | Mahdollinen seuraus | Ennaltaehkäisevä toiminta |
|---|---|---|
| Virheellinen vikaluokitus | Laitteet eivät välttämättä kestä todellista verkkovikakäyttöä. | Vahvista vikatutkimuksen tulokset ja laitteiden arvot ennen hyväksymistä. |
| Väärä syöttölaitteen kokoonpano | Puuttuvat kytkentä- tai suojatoiminnot ja kallis uudelleensuunnittelu. | Tarkista yksirivinen kaavio ja toiminnallisten yksiköiden aikataulu. |
| Yhteensopimattomat kaapelitarvikkeet | Asennusongelmia tai epäluotettavat kaapelipäätteet. | Tarkista kaapelin tekniset tiedot ja hyväksytyt päätesarjat. |
| Sopimattomat olosuhteet | Kondensaatio, korroosio, eristysongelmat tai pääsyrajoitukset. | Tarkista huoltoolosuhteet, kotelon suunnittelu ja asennusvälykset. |
| Epätäydellinen testidokumentaatio | Viivästynyt tarkastus, hyväksyminen tai käyttöönotto. | Sovi tarvittavista testipöytäkirjoista ja sertifikaateista hankinnan aikana. |
| Epäselvät huoltovastuut | Tarkastukset jääneet väliin ja vika reagointi hitaammin. | Määritä käyttötavat, koulutus, varaosat ja huoltotuki. |
Hankintaryhmille tehokkain tapa on määritellä tekniset vaatimukset ennen tarjousten vertailua. Alhainen alkuhinta ei välttämättä edusta parasta kokonaisarvoa, jos ehdotettu kokoonpano vaatii lisäsuunnittelua, asennusmuutoksia tai ei-tuettuja lisävarusteita.
10. Usein kysytyt kysymykset
Mikä on ilmaeristetyn rengaspääyksikön RMU päätarkoitus?
Sen päätarkoituksena on hallita kytkentä-, eristys- ja jakeluliitäntöjä keskijänniteverkossa. Konfiguraatiosta riippuen se tarjoaa myös muuntaja-syöttösuojan ja tukee viallisten kaapeliosien eristämistä.
Mitä ilmaeristetty tarkoittaa RMU:ssa?
Se tarkoittaa, että ilmakehän ilma toimii eristävänä väliaineena asiaankuuluvien jännitteisten komponenttien ympärillä. Tarkka eristysjärjestely riippuu tuotesuunnittelusta, eikä termi sinänsä määrittele kytkentä- tai valokaaren katkaisutekniikkaa.
Onko ilmaeristetty RMU SF₆-vapaa?
Ilmaeristetyllä mallilla voidaan välttää SF₆ asianmukaisissa eristysosastoissa. Ostajien tulee tarkistaa valmistajan tekniset asiakirjat varmistaakseen, sisältääkö koko ehdotettu kokoonpano SF₆ tai muita eristäviä kaasuja.
Mitä eroa on RMU:n ja muuntajan välillä?
RMU ohjaa ja suojaa sähköliitäntöjä jakeluverkon sisällä, kun taas muuntaja muuttaa jännitettä tasolta toiselle. Ne voidaan asentaa yhdessä jakeluasemalle, mutta ne suorittavat eri toimintoja.
Voiko ilmaeristetty RMU palauttaa virran automaattisesti vian jälkeen?
Ei välttämättä. Perusyksiköt saattavat edellyttää valtuutettua manuaalista vaihtoa. Automaattinen vian eristäminen tai korjaaminen edellyttää sopivaa suojausta, moottoroitua kytkentää, ohjauslogiikkaa, tietoliikennettä ja hyväksyttyä verkon automaatiojärjestelmää.
Mitkä tekniset arvosanat ovat tärkeimpiä RMU:ta ostettaessa?
Tärkeimmät parametrit ovat nimellisjännite, nimellisvirta, oikosulkukestävyys ja kyky, kytkentätehtävät, suojajärjestelyt, eristyksen suorituskyky, ympäristöolosuhteet, kotelointiluokitukset ja kaikki vaadittu sisäinen kaariluokitus.
Vaatiiko ilmaeristetty RMU huoltoa?
Kyllä. Käyttäjien tulee noudattaa valmistajan huoltoaikataulua ja tarkastaa tarvittaessa kotelo, eristys, kytkentämekanismit, kaapelipäätteet, maadoitusjärjestelmä, suojalaitteet ja valinnaiset ohjauslaitteet.
Mikä standardi koskee keskijännitemetallikoteloituja RMU:ita?
IEC 62271-200 on keskeinen standardi soveltuville AC metallisuljetuille kytkinlaitteistoille, joiden nimellisjännite on yli 1 kV ja enintään 52 kV. Muut standardit voivat koskea yksittäisiä kytkentä- ja suojalaitteita. Projektiryhmän tulee tarkistaa vaaditut versiot ja varsinaisen tuotteen testidokumentaatio.
Miten ostajat voivat arvioida RMU-valmistajan?
Tarkista valmistajan tekninen dokumentaatio, tuotteen konfigurointivaihtoehdot, sovellettavat tyyppitestin todisteet, rutiinitehdastestimenettelyt, laadunvalvonta, asennusohjeet, varaosien saatavuus, takuuehdot ja kyky täyttää projektikohtaiset vaatimukset.
Valitse oikea ilmaeristetty RMU projektiisi
Luotettava keskijännitteen jakelu alkaa oikeasta laitekokoonpanosta, tarkoista teknisistä tiedoista ja selkeästä työpaikan olosuhteiden ymmärtämisestä. Suunnitteletpa teollisuuden sähkönjakelujärjestelmää, kaupallista kehitystä tai sähköverkkoprojektia, huolellinen laitevalinta voi tukea turvallisempaa toimintaa ja luotettavampaa kunnossapidon suunnittelua.
Zhejiang Usune Electric Co., Ltd.voidaan sisällyttää toimittajasi arviointiin sähkönjakelulaitteita hankittaessa. Jaa projektisi jännite, nimellisvirta, oikosulkuvaatimukset, toiminnallisen yksikön kokoonpano, asennusympäristö ja sovellettavat standardit oikean teknisen laajuuden määrittämiseksi.
Tarvitsetko apua keskijännitekojeistovaatimustesi määrittelyssä?Ota yhteyttäkeskustellaksesi projektisi teknisistä tiedoista, pyytääksesi asiaankuuluvaa tuotedokumentaatiota ja tutkiaksesi sopivaa ratkaisua sähkönjakelusovellukseesi.
Tekninen huomautus: Tuotteiden kokoonpanot ja arvot vaihtelevat mallin mukaan. Vahvista kaikki tekniset tiedot, sovellettavat standardit, testiasiakirjat ja käyttömenettelyt valmistajalta ja vastaavalta projektiinsinööriltä ennen hankintaa, asennusta tai jännitteen kytkemistä.
