Hv sisäilman katkaisija

HV Indoor Vacuum Circuit Breaker on sisätiloissa käytettävä suurjännitteinen kolmiasentoinen tyhjiökatkaisin, joka on sijoitettu "turvallinen, luotettava, tehokas, huoltovapaa ja mukautuva kaikkiin skenaarioihin." Se sopii 3,6-12kV teholle järjestelmät, jotka käsittelevät perinteisten katkaisijoiden kipupisteitä ja toimivat virran ydinsuojayksikkönä verkkoja ja teollisuuslaitteita.

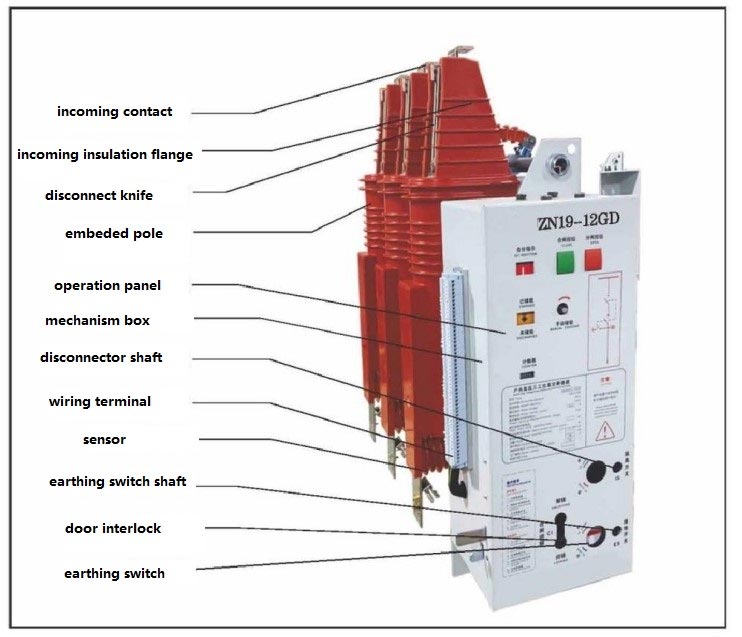

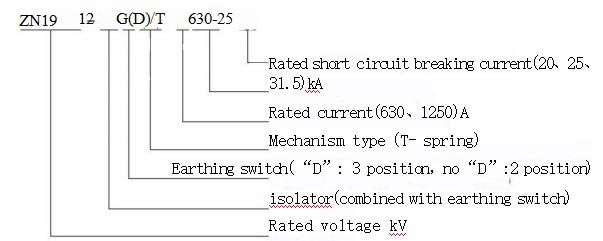

Tuotteen koodi ja merkitys

Huomautus: Jos maadoituskytkintä ei ole, maadoituskäyttöakseli toimii lukitusakselina ja mitat pysyvät ennallaan.

Keskeiset edut

1. Ylivoimainen sähkömekaaninen suorituskyky ja pitkä käyttöikä

Vakaa mekaaninen rakenne ja erinomainen sähköinen suorituskyky. Mekaaninen käyttöikä saavuttaa 3000 sykliä irtikytkimet, 10 000 jaksoa katkaisijoita varten ja 3 000 jaksoa maadoituskytkimille. Pääpiiri käyttää solid-state upotettuja pylväitä, parantaa ympäristöön sopeutumiskykyä ja eristyksen luotettavuutta, saavuttaa huoltovapaa toiminta ja alentaa ylläpitokustannuksia.

2. Modulaarinen rakenne ja kätevä käyttö

Modulaarinen runko yhdistää useita ydinkomponentteja, jolloin saavutetaan miniatyyrisoitu muotoilu. Toimintamekanismi voi vaihdettava ja huollettava itsenäisesti, mikä tukee manuaalista käyttöä, AC/DC-energian varastointia ja kauko-ohjainta, sopeutuminen erilaisiin toiminnan tarpeisiin ja tehokkuuden parantaminen.

3. Useita suojauksia väärinkäytösten estämiseksi

HV Indoor Vacuum Circuit Breaker on varustettu kattavilla sähkömekaanisilla lukituslaitteilla. The erottimessa on näkyvä katkos laukaisun jälkeen, kaapin ovi on lukittu maadoituskytkimeen ja lähtevä linja on varustettu kosketuksettomalla live-line-ilmaisinanturilla, joka varmistaa kattavasti toiminta- ja laitteiden turvallisuus.

4. Monipuoliset sovellukset

Se mukautuu erilaisiin kaappityyppeihin ja voidaan asentaa sekä eteen- että taaksepäin. Sopii erilaisiin kuormitusta, se soveltuu erityisesti skenaarioihin, joissa esiintyy usein toistuvaa käyttöä ja useita oikosulkuvirtoja keskeytyksiä, vastaamaan erilaisiin sähkönjakelutarpeisiin.

Tekniset ydinparametrit

Real-World Application Case

Tapaustutkimus keskisuuresta teollisuus- ja kaivosyrityksestä Itä-Kiinassa vahvistaa tuotteen käytännöllisyyden arvo: Yrityksen 10kV sähkönjakelujärjestelmässä käytettiin alun perin perinteisiä öljykatkaisijoita, jotka kärsivät suurista häviöistä, monimutkaisesta huollosta ja korkeasta vikaantumisesta (8 %). Viallisen piirin vaihtamisen jälkeen HV:llä Indoor Vacuum Circuit Breaker vuonna 2023, huoltovapaa toiminta saavutettiin, mikä säästää 30 000 RMB vuosihuollossa kustannukset, energiankulutuksen vähentäminen 68 %, epäonnistumisasteen alentaminen alle 1 %:iin ja vakaan toiminnan varmistaminen 18 kuukautta ilman epäonnistumisia. Tämä osoittaa täysin tuotteen arvon "kustannusten vähentämisessä, tehokkuuden parantamisessa ja turvallisuus", joka esittelee Usunen ammatillista osaamista toimittajana.

Tuotteen käyttö- ja huolto-ohjeet

1. Sovellettavat käyttöehdot

HV Indoor Vacuum Circuit Breaker soveltuu sisätiloihin, joiden korkeus on ≤1000m ja seisminen intensiteetti ≤8 astetta, ei räjähtävää korroosiota tai voimakasta tärinää, päivittäinen keskimääräinen kosteus <95 % ja kuukausittainen keskiarvo kosteus <90%. Yli 1000 metrin korkeudessa vaaditaan ammattimaisia ​​laskelmia valinnassa.

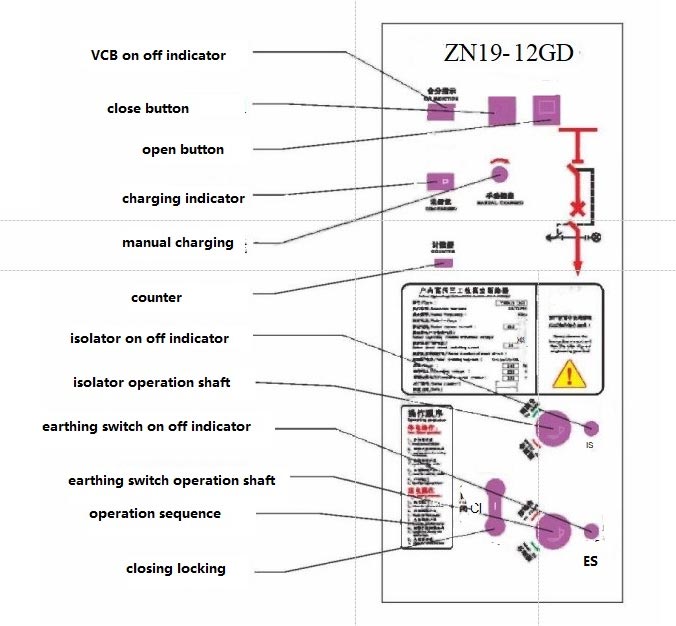

2. Käyttöohjeet

Tukee manuaalista ja sähköistä käyttöä: Manuaalinen käyttö vaatii erillisen energian varastointikahvan energiaa varten varastointi ennen katkaisijan sulkemista ja avaamista; sähkökäyttö vaatii kytkennän toisiovirtaan syöttö, energian varastointi ja käyttö ohjauspainikkeiden avulla. Erotuskytkin avautuu myötäpäivään ja sulkeutuu vastapäivään. Kaapin ovi ja maadoituskytkin on lukittu turvallisuuden vuoksi.

3. Huoltovaatimukset

Koko yksikkö on huoltovapaa; alipainekatkaisin tulee tarkastaa vain, jos siinä on ulkoisia vaurioita epäilty. Toimintamekanismi vaatii säännöllistä tarkastusta, ja ulkopuoli tulee puhdistaa 5 vuoden kuluttua käytön tai huollon jälkeen. Huollon saa suorittaa pätevä henkilöstö; apuvirtalähde on ensin irrotettava.

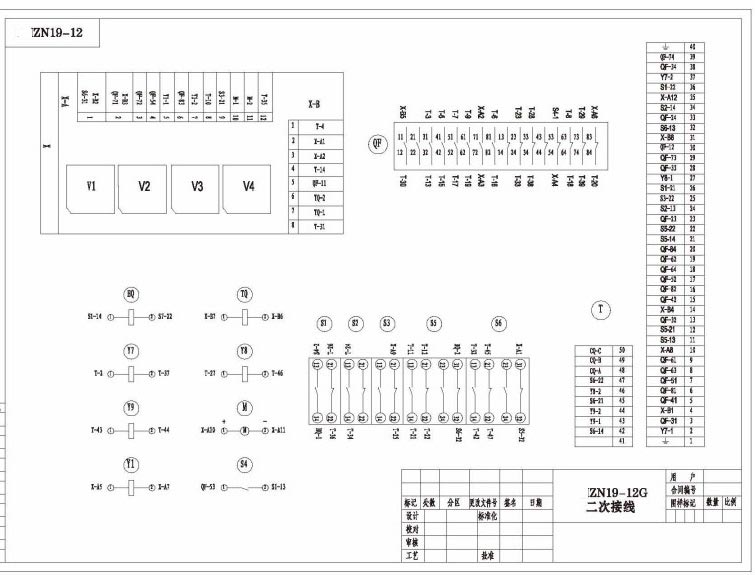

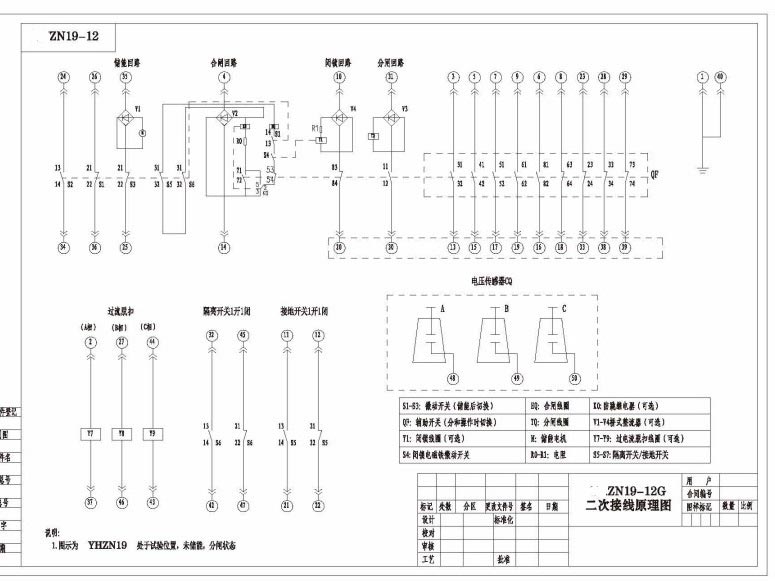

Ulkomitta ja kytkentäkaavio

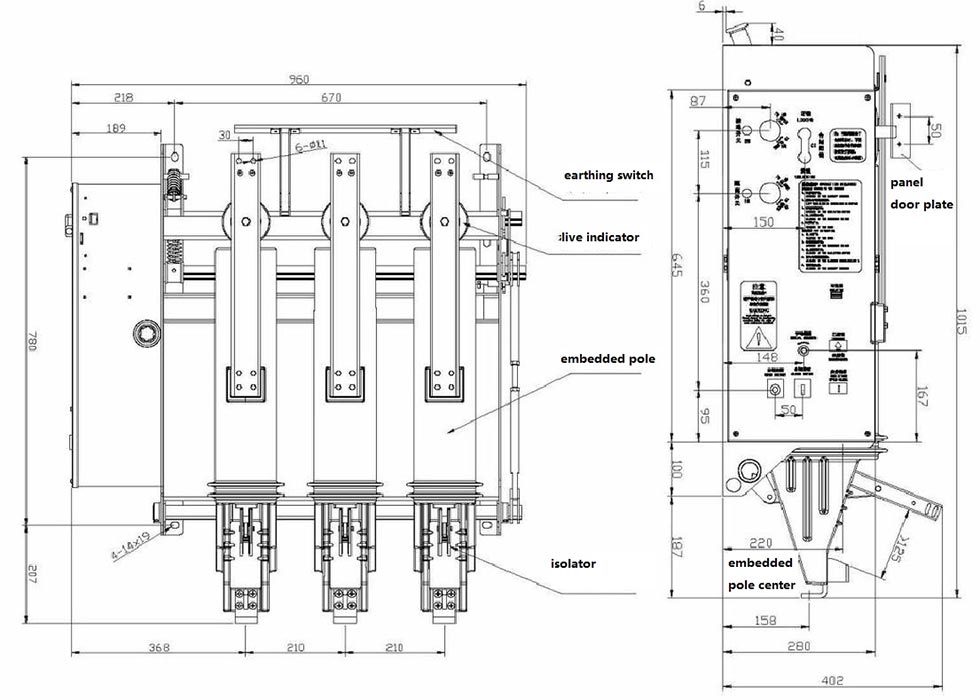

ZN19-12GD/(1250)-(31.5) käänteinen asennus

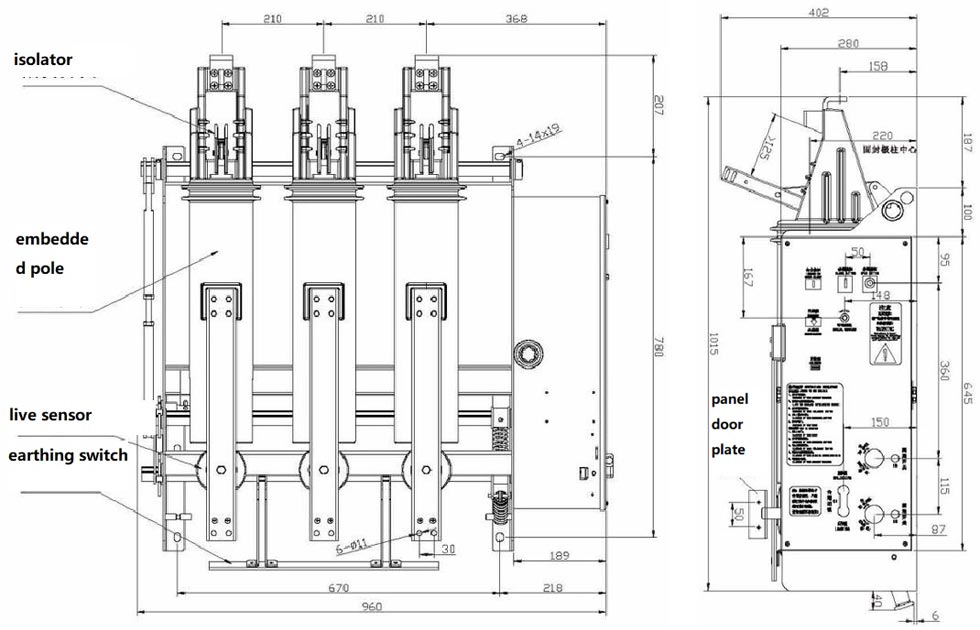

ZN19-12GD/(1250)-(31.5) normaali asennus

Tuotemerkkitakuu ja kumppanuusedut

Ammattimaisena valmistajana Usunella on moderni tehdas. HV-sisätyhjiökatkaisijamme käy läpi tiukka suorituskyky ja mekaaninen sisäänajotestaus ennen tehtaalta lähtöä; pakkaus ja kuljetus ovat standardoitu, jotta laitteet saapuvat hyvässä kunnossa. Laadukas kotimainen toimittaja Kiinassa, Usune tarjoaa räätälöityjä ratkaisuja, kattavan myynnin jälkeisen palvelun ja nopean toimituksen. Tuotteitamme viedään ulkomaille, tekee meistä alan suosituimman valinnan korkean laadun vuoksi, ja tarjoamme käyttäjille jatkuvasti luotettavia sähkönjakeluratkaisut.
