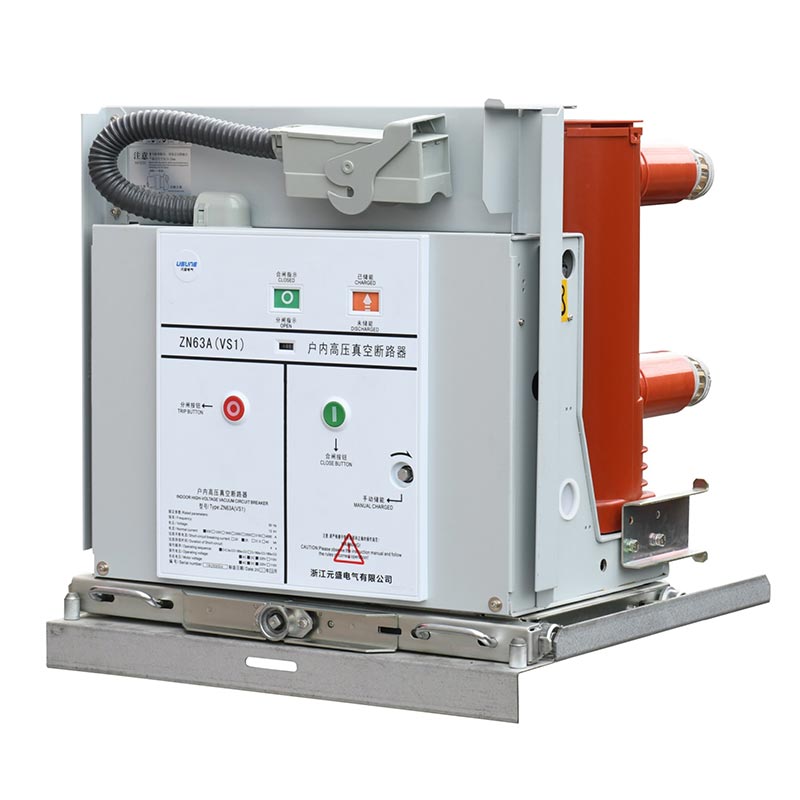

Usune 33kv Indoor Vcb Vacuum Circuit Breaker on uuden sukupolven tuote, joka on suunniteltu kehittyneisiin kytkinlaitteisiin T&K-konseptit ja globaalien sähkönjakelumarkkinoiden todelliset tarpeet. Se soveltuu kolmivaiheiseen vaihtovirtaan 50 Hz:n sisäsähkönjakelujärjestelmät, joiden nimellisjännite on 40,5 kV (33 kV käyttötaso) toiminnot, kuten normaali kuorman kytkentä, vikavirtakatkos, järjestelmän ylikuormitussuoja ja laitteet turvaeristys.
Tuote hylkää monimutkaiset ja ylimääräiset rakenteet, ottamalla käyttöön integroidun kehyksen ja modulaarisen asettelun, optimoitu kiinteään sivukiinnitykseen suurjännitekojeistoon. Se tarjoaa merkittäviä etuja kaappitilassa mukauttaminen, yleinen rakenteellinen vakaus ja myöhempi käyttö ja huolto. Perinteisiin sisätiloihin verrattuna tyhjiökatkaisijat, se soveltuu paremmin toistuviin käyttöolosuhteisiin, sillä on pidempi mekaaninen käyttöikä ja vakaampi toiminnan johdonmukaisuus, joka täyttää täysin kriittisten jatkuvan ja luotettavan toiminnan vaatimukset virtalähteen linkit.
Se on kehitetty erityisesti käsittelemään 33 kV/40,5 kV sisäkojeiston käytännön sovellusten kipukohtia. käyttää ammattimaista kytkimien suunnittelulogiikkaa. Sen mekaaniset lähtöominaisuudet sopivat täydellisesti tyhjökatkaisimen toimintavaatimukset. Kaikki rakenne- ja suorituskykykokoonpanot on suunniteltu kiinteät sisäasennukset, säännölliset toiminnot, sähköasemat ja teollisuuden sähkönjakeluskenaariot. The tekniikka on kypsää ja erittäin käytännöllistä suunnittelusovelluksiin.
33kV Indoor Vcb Vacuum Circuit Breaker käyttää kypsää modulaarista jousikäyttömekanismia. Sen lähetys rakenne on yksinkertainen ja luotettava, eikä siinä ole monimutkaisia tai helposti vaurioituvia siirtolinkkejä. Varmistettu useissa teollisuuden sähkönjakelu-, sähköasemapäivitykset ja kaivosteollisuuden sähkönjakeluprojektit, se on erinomainen Sulkemis- ja avautumistarkkuuden, mekaanisen käyttöiän ja häiriöntorjuntaominaisuuksien suorituskyky.
Käyttökela, energian varastointimoottori ja toimintalogiikka on kaikki suunniteltu nimellisten parametrien mukaan. The jännitteen sovitusalue on selkeä, ja apukytkimen kytkentälogiikka on luotettava. Tuote sulkeutuu, avaus- ja energian varastointitoiminnot ovat standardoituja täydellisillä mitoilla, liitännöillä ja johdotuksilla kokoonpanot. Se voidaan yhdistää suoraan standardiin 33 kV sisäkojeistoon, mikä tarjoaa vahvan yhteensopivuuden ja korkea vaihdettavuus.
Varustettu kahdella sähköisellä/manuaalisella energian varastointitilalla, tilanilmaisin ja apukytkin ovat synkronoituja. Laukaisun myöhemmissä vaiheissa käytetään hydraulista puskurin absorptiorakennetta, joka vähentää tehokkaasti iskukulumista ja parantaa käyttöturvallisuutta. Se antaa selkeää palautetta energian varastoinnista ja avaus-/sulkemistilasta välttäen väärinkäytösten riskiä ja kattavasti paikan päällä tapahtuvan käyttö- ja huoltoturvallisuuden varmistamista.

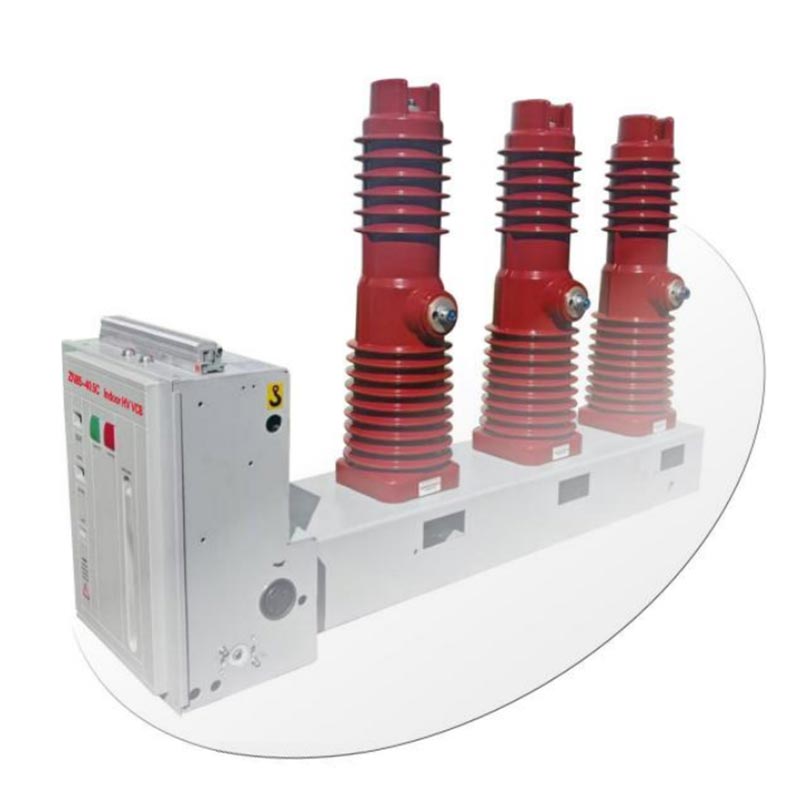

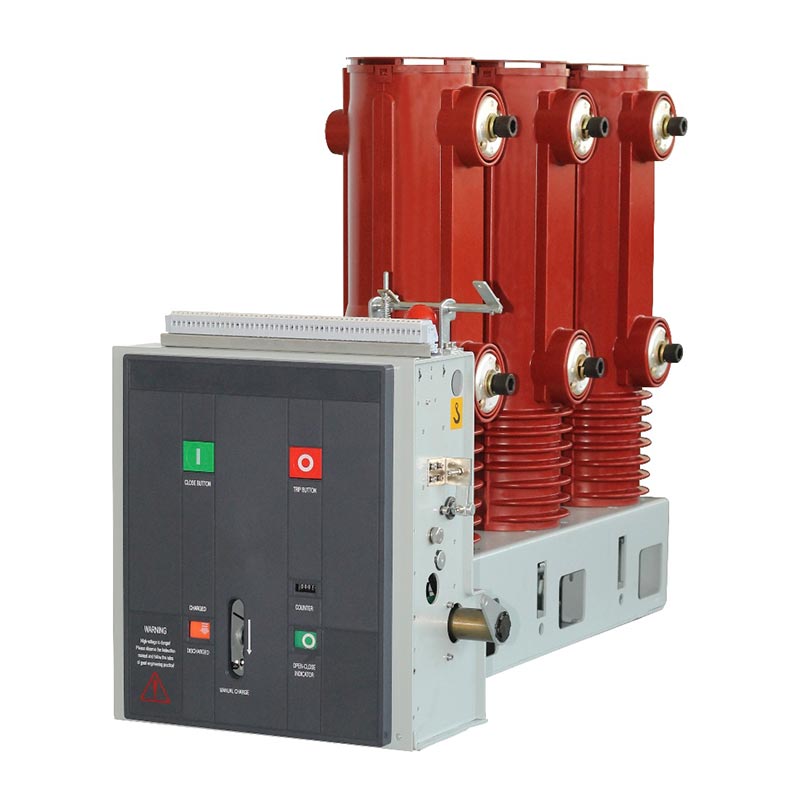

Usune ZN85C-40.5 33kV Indoor Vcb tyhjiökatkaisijan ydin käyttää erillistä modulaarista jousitoimintoa mekanismi, joka on asennettu kokonaan laitteen rungon sisään ja on välttämätön ydinkomponentti katkaisijan yleinen rakenne. Tämä mekanismi on suunniteltu erityisesti 40,5 kV sisälle kiinteälle puolelle asennettavaksi mallit, joissa on erittäin yksinkertaistettu voimansiirtorakenne ja järkevämpi voimanjako.
Sen tärkein rakenteellinen kohokohta on sen täydellinen mukautuminen katkaisijan pystysuoraan sijoitteluun, mahdollistaa erittäin integroidun asennuksen pääpiirin ja napajärjestelmän kanssa. Mekanismin lähtövoimakäyrä vastaa täydellisesti alipainekatkaisimen käyttövaatimuksia välttäen ongelmia, kuten epäsopivan toiminnan nopeudet, epävakaa kosketuspaine ja lyhyt mekaaninen käyttöikä, jotka johtuvat tavanomaisista mekanismeista. Se on sopii erityisen hyvin 40,5kV sisäimupiirin mekaanisiin ominaisuuksiin ja käyttöolosuhteisiin katkaisijat.
Katkaisijan sulkemisteho saadaan kokonaan sulkujousen energiavarastosta, joka tukee molempia sähkömoottorikäytön ja käsikahvan toimintatilat. Jopa sähkökatkojen tai huollon aikana se varmistaa normaalin energian varastointi ja varmuuskopioinnin sulkeminen.
Sähköenergian varastointitilassa mekanismin sivulevyyn kiinnitetty energian varastointimoottori käyttää vaihdetta siirtojärjestelmä. Manuaalisessa energian varastointitilassa käyttäjä vetää omaa energian varastointikahvaa pyörivästi hammaspyörän akseli ja hammaspyöräkokoonpano. Ajokytkimen kautta energian varastointiakseli pyörii synkronisesti, venyttämällä sulkujousta energian varastoinnin loppuunsaattamiseksi.
Kun täysi energiavarasto saavutetaan, energian varastointisalpa lukitsee nokkarullan ja ylivirtakytkimen turvallisesti irtoaa automaattisesti. Samanaikaisesti liitäntälevy kääntää energian varastoinnin ilmaisimen, "energiavarastoituneen" -ilmaisimen näyttäminen ja apukytkin katkaisee moottorin virran. Tässä pisteessä katkaisija siirtyy sulkemisvalmiustilaan, jossa tila on selkeä ja luotettava.
Sulkeminen voidaan suorittaa painamalla manuaalisesti sulkemispainiketta tai kauko-ohjaamalla sulkeutuvaa sähkömagneettia. Laukaisun yhteydessä energian varastointimekanismi vapauttaa salpalukon ja valmiiksi tallennetun sulkujousen nopeasti supistuvat, jolloin nokka, energian varastointiakseli ja ylivirtakytkin liikkuvat synkronisesti.
Nokka käyttää edelleen kytkentämekanismia, työntää eristettyä vetotankoa ja liikuttaa kosketusta kohti sulkemista asento, puristamalla kosketinlevyjousi ja muodostamalla vakaan kosketuspaineen, joka vaaditaan nimellisarvoon virran johtavuus. Sulkemisen jälkeen sulkusalpa lukitsee mekanismin rullan pitäen kiinni asennossa; the energian varastoinnin merkkivalo ja apukytkin nollautuvat automaattisesti, mikä yhdistää moottorin piirin. Ulkoisen kanssa virtalähde, se siirtyy välittömästi uudelleen energian varastointitilaan, sulkemisen/avaamisen merkkivalo vaihtuu "suljetussa" tilassa, ja pää- ja apukytkimet suorittavat synkronisen kytkennän.
Laukaisu voidaan laukaista kolmella tavalla: manuaalisesti laukaisupainikkeella, ulkoisen sähköisen laukaisuyksikön kautta tai ylivirtalaukaisuyksikkö. Laukaisun yhteydessä sulkemissalvat avautuvat vapauttaen lukitustilan välien välillä mekanismi ja rullat.
Kosketinjousen ja laukaisujousen yhteistoiminnassa liikkuvat ja paikallaan olevat koskettimet sisällä kiinteän navan alipainekatkaisijakammio erottuu nopeasti ja luotettavasti saavuttaen vikavirran tai kuorman nykyinen keskeytys. Laukaisutoiminnon myöhemmissä vaiheissa sisäänrakennettu hydraulipuskuri imee jäännökset iskuenergiaa, rajoittaa lopullista laukaisuasentoa, vähentää mekaanista iskumelua ja kulumista sekä pidentäen laitteen mekaaninen kokonaiskesto.
Asennusmenetelmä ja mitat
Usune ZN85C-40.5 käyttää kiinteää sivulle asennettua asennusrakennetta, joka on erityisesti suunniteltu tavallisiin sisätiloihin korkeajännitekojeistot. Siinä on korkea kaappiyhteensopivuus, kätevä kokoonpano, käyttöönotto ja myöhemmät toiminnot ylläpitoon ja tukee kolmea yleistä johdotuksen asennustapaa:
- Oikeanpuoleisen lähtevän kaapelin tyyppi
- Päältä tuleva kaapelityyppi
- Upotettu asennustyyppi
Kokonaismitat noudattavat tiukasti yleisiä yksiköiden yhteensopivuustietoja (katso kuva 1 yksityiskohtaisesti). asennusreikien etäisyys, kokonaispituus, leveys, korkeus ja virtakiskoliitäntämitat), mahdollistavat standardoidun vaihto ja yhtenäinen kaappisovitus, mikä vähentää asiakkaan suunnittelu-, muutos- ja asennuskustannuksia.
V: Kyllä. Tuotteen mitoitusjännite on 40,5 kV, mikä täyttää täysin tavanomaiset sisäkäyttövaatimukset 33 kV sähköjärjestelmistä. Siinä on riittävät eristys- ja katkaisukykymarginaalit, ja se voi olla turvallisesti ja vakaasti sovelletaan 33kV sisäkojeistoprojekteihin teollisuus- ja kaivosyrityksissä, voimalaitoksissa sekä pienissä ja keskikokoiset sähköasemat.
V: Tämä 33 kV sisäkäyttöinen Vcb tyhjiökatkaisin on varustettu erillisellä manuaalisella energian varastointikahvalla. Kun ulkoinen virransyöttö katkeaa tai moottori vioittuu, käyttäjä voi suorittaa sulkemisen ja virran manuaalisesti varastointitoiminto energian varastointikahvan kautta, mikä saavuttaa normaalin sulkemistoiminnan ja parantaa merkittävästi laitteen hätäkäyttökyky sähkökatkos- ja huoltoolosuhteissa.
V: Tällä sivulle asennettavalla kiinteällä mallilla on vahvempi rakenteellinen jäykkyys ja vähemmän radiaalista asennustilaa, mikä tekee siitä helpompi sovittaa yhteen kompaktien kytkinlaitteiden kanssa. Se tarjoaa myös paremman vakauden toistuvassa käytössä ja tärinässä ehdot. Asennus, kiinnitys ja myöhempi huolto ovat yksinkertaisempia, joten se soveltuu paremmin teolliseen käyttöön käyttäjät, jälkiasennusprojektit ja ei-täysin laatikkotyyppiset vaihtoskenaariot, joissa on korkeat vaatimukset kiinteille ja luotettava toiminta.
