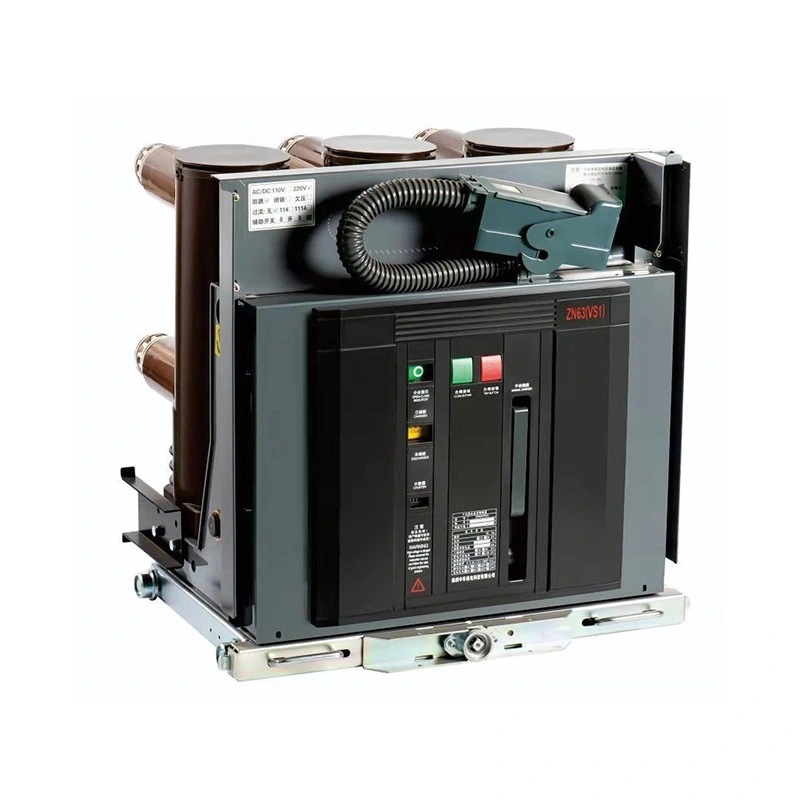

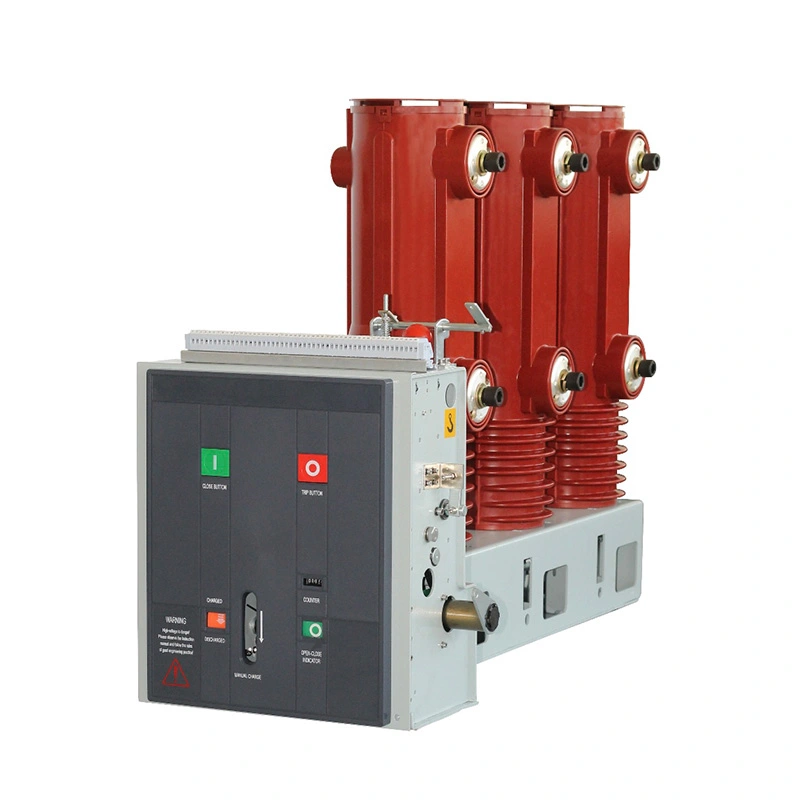

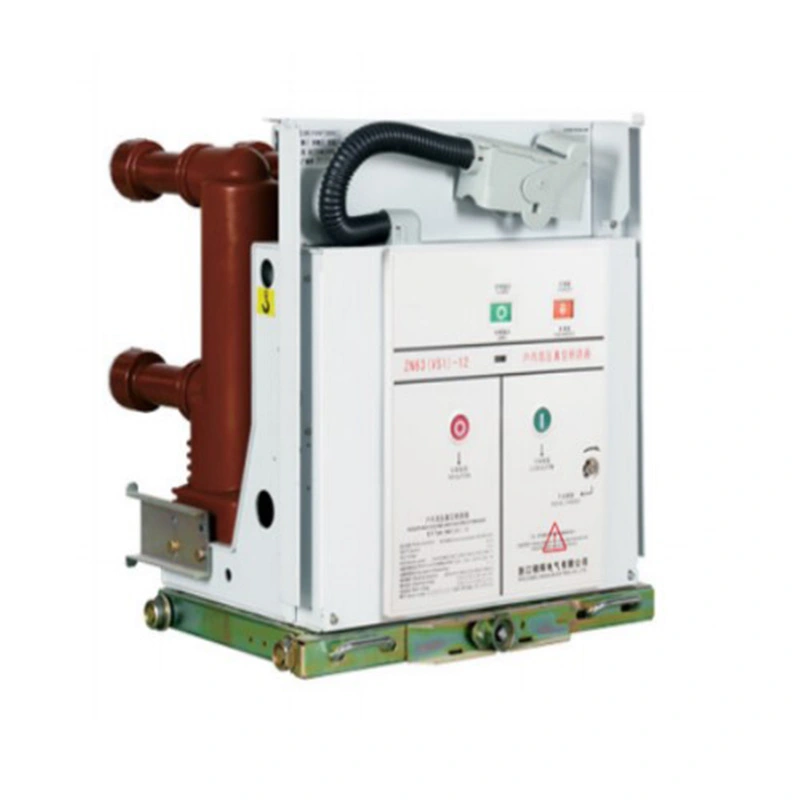

Usune 36 kV suurjännitetyhjiökatkaisija on suunniteltu vaativiin sähkönjakelukohteisiin, joissa Tarvitaan vakaa keskeytyssuorituskyky, joustava konfigurointi ja luotettava ohjaus. Optimoidulla VS1:llä rakenteen suunnittelu, kehittynyt tyhjiön keskeytystekniikka ja valinnaiset älykkäät suojatoiminnot tuote tarjoaa luotettavan ratkaisun nykyaikaisiin suurjännitekytkentäjärjestelmiin.
Suurjännitekojeistoprojekteissa mekaaniset mitat ja kaapin yhteensopivuus ovat kriittisiä tekijöitä varusteiden valinta.
Kiinteä tyyppinen VS1-rakenne on suunniteltu optimoiduilla asennusmitoilla, mikä mahdollistaa insinöörien integroinnin katkaisija eri kaappikokoonpanoihin nimellisvirtavaatimusten mukaan.
Vakiorakenne tukee erilaisia kaappileveyksiä ja virtatasoja, mikä tarjoaa joustavuutta erilaisiin sähköjärjestelmien suunnittelu.
| Kaapin leveys | Nimellisvirta | Päämittojen ominaisuudet |
| 800mm | 630A-1600A | Kompakti rakenne keskivirtasovelluksiin |
| 1000mm | 630A-1600A | Sopii suuriin kaappikokoonpanoihin |
| 1000mm | 1600A-5000A | Suunniteltu korkeampiin virtavaatimuksiin |
Optimoitu mekaaninen asettelu auttaa vähentämään asennusvaikeuksia ja parantamaan laitteiden yhteensovittamista korkeajännitekojeistot.
Tarkka mittojen yhteensovittaminen on tärkeää suunnittelun muutosten vähentämiseksi projektin asennuksen aikana.

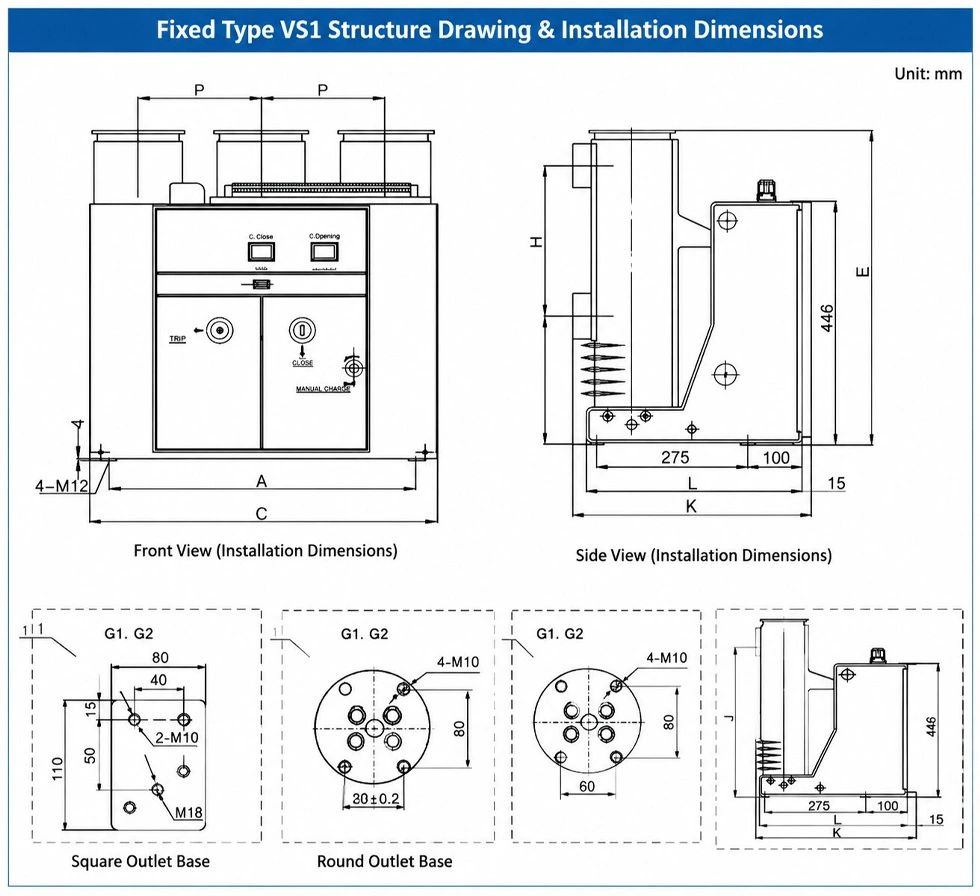

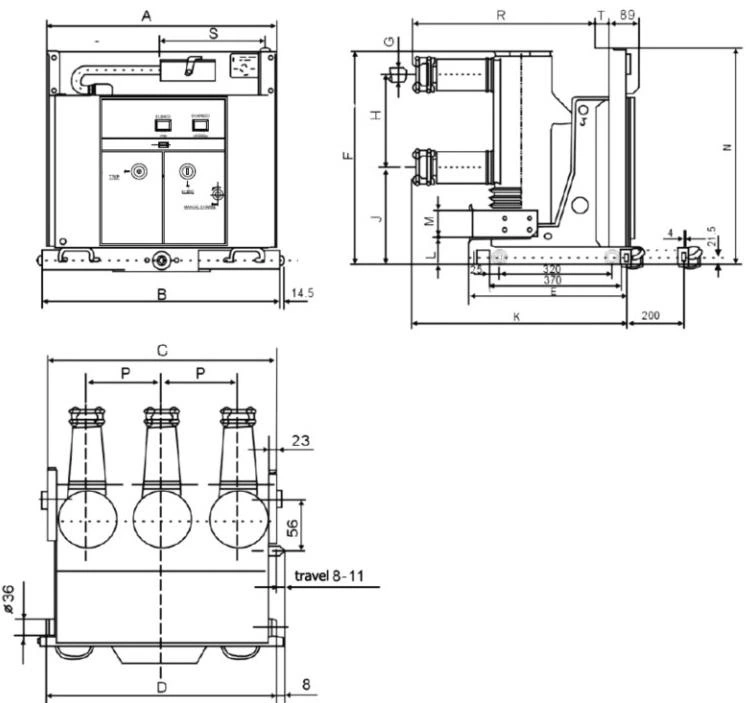

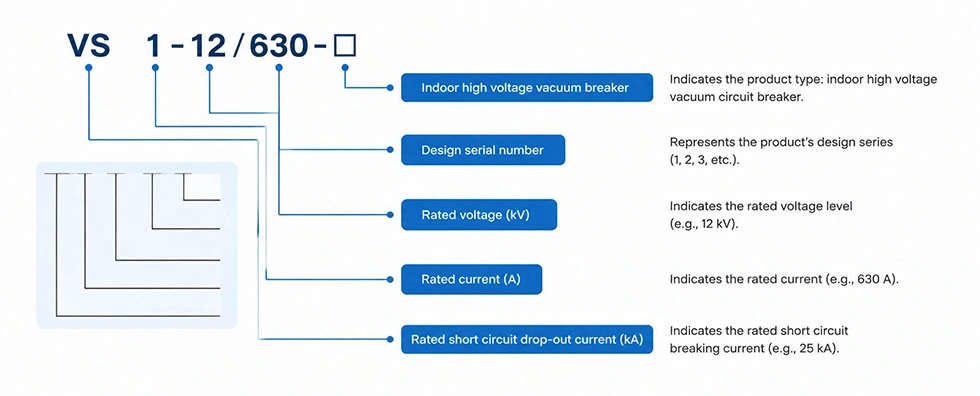

VS1-sarja tarjoaa standardoidut asennusmitat mukaan lukien asennusasennon, liitinjärjestelyn ja kaapin käyttöliittymävaatimukset.
| Parametri | 800mm kaappi | 1000mm kaappi |
| Nimellisvirta-alue | 630A-1600A | 630A-5000A |
| Sovellustyyppi | Kiinteä asennus | Kiinteä asennus |
| Rakennesuunnittelu | Kompakti kokoonpano | Suuren kapasiteetin kokoonpano |
Tämän standardoidun rakenteen ansiosta asiakkaat voivat valita sopivat kokoonpanot järjestelmän kapasiteetin ja kaapin mukaan vaatimukset.
Ohjausjärjestelmä vaikuttaa suoraan suurjännitekytkinlaitteiden toimintavarmuuteen.
Usune 36 kV suurjännitetyhjiökatkaisija käyttää ammattimaista ohjauspiiriä valinnaisella komponentit mukaan lukien sulkukäämi, avauskela, apukytkimet, estokäämi, moottorin energian varastointijärjestelmä ja ylivirran laukaisukela.
| Komponentti | Toiminto |
| HQ:n sulkukela | Ohjaa katkaisijan sulkemistoimintoa |
| TQ avauskela | Ohjaa katkaisijan avaustoimintaa |
| M moottori | Tarjoaa energian varastointitoiminnon |
| S1-apukytkin | Ilmaisee energian varastoinnin tilan |
| S8-apukytkin | Osoittaa testiasennon |
| S9 apukytkin | Osoittaa työasennon |
| Y1 estokela | Tarjoaa toiminnan lukitussuojan |
| Y7-Y9 ylivirtakela | Tarjoaa ylivirtasuojan |
Tämän kokoonpanon avulla insinöörit voivat mukauttaa ohjausjärjestelmän erilaisten projektivaatimusten mukaan.
Sähkökäytön aikana toistuvat sulkemissignaalit voivat aiheuttaa epänormaaleja kytkentätoimintoja.
Valinnainen pomppimisen estävä rele auttaa estämään toistuvat sulkemistoimenpiteet irrottamalla sulkupiirin, kun sulkemissignaali pysyy aktiivisena liian kauan.
Tämä toiminto parantaa toiminnan vakautta ja suojaa mekaanista käyttömekanismia tarpeettomilta toistoilta toimia.
Lukitustoiminto estää virheellisen toiminnan, kun ohjausehdot eivät täyty.
Kun toisioohjauksen teholähde ei ole aktivoitu tai ei täytä vaadittua jännitealuetta, lukitus mekanismi estää vaaralliset sulkemistoiminnot.
Tämä rakenne parantaa käyttöturvallisuutta monimutkaisissa suurjänniteympäristöissä.
Valinnainen ylivirtalaukaisutoiminto tarjoaa älykkään vikasuojauksen.
Järjestelmä vastaanottaa kolmivaiheiset virtasignaalit virtamuuntajan toisiopuolelta ja vertaa niitä esiasetetut arvot. Kun virta ylittää asetusarvon, suojayksikkö lähettää laukaisusignaalin avatakseen virran katkaisija ja suorita vikasuojausprosessi loppuun.
| Suojaustoiminto | Kuvaus |
| Nykyinen tunnistus | Valvoo A-, B-, C-vaihevirtasignaaleja |
| Signaalin vertailu | Vertaa nykyisiä arvoja esiasetettuihin asetuksiin |
| Matkan lähtö | Aktivoi katkaisijan avaustoiminnon |
| Suojauksen tulos | Katkaisee vikavirran turvallisesti |
Eri projektit voivat vaatia erilaisia ohjauspiirijärjestelyjä.
Tuote tukee valinnaisia johdotuskokoonpanoja, jotka perustuvat asiakkaan vaatimuksiin, mukaan lukien yhdistelmät pomppimisen estotoiminto, estotoiminto ja käyttötehovaihtoehdot.
| Kokoonpano | Anti-Bounce | Estotoiminto |
| Vakioohjaus | Valinnainen | Valinnainen |
| Suojausasetukset | Saatavilla | Saatavilla |
| Räätälöity johdotus | Projektivaatimuksen mukaan | Projektivaatimuksen mukaan |
Joustava johdotusrakenne mahdollistaa paremman integroinnin erilaisiin suoja- ja automaatiojärjestelmiin.
Tasavirtakäyttöä käytettäessä katkoviivottujen laatikoiden napaisuuden tulee pysyä tasaisena.
Moottorin johdotuksen napaisuuden tulee noudattaa määritettyä kytkentäkaaviota oikean energian varastoinnin varmistamiseksi.
Kytkentäkaavio esittää katkaisijaa testiasennossa ilman energian varastointia ja avoimessa tilassa.
Oikea johdotus on välttämätöntä ohjausjärjestelmän luotettavan toiminnan kannalta.
Usune 36 kV suurjännitetyhjiökatkaisija on kehitetty suurjännitejakelujärjestelmiin, jotka vaativat luotettava kytkentäteho ja pitkäaikainen toimintavakaus.
Sen optimoitu mekaaninen rakenne, luotettava tyhjiön keskeytystekniikka ja joustava ohjauskonfiguraatio tekevät se soveltuu sähkönjakeluprojekteihin, joissa turvallisuus ja luotettavuus ovat tärkeitä näkökohtia.
Insinööritoimistoille ja kytkinlaitteiden valmistajille yhteensopivuus olemassa olevien järjestelmien kanssa on tärkeä valinta tekijä.
Vakiooitu rakenne, useat kaapin leveysvaihtoehdot ja konfiguroitavat ohjauspiirit yksinkertaistavat integrointia erilaisiin suurjännitekojeistoratkaisuihin.
Suurjännitekatkaisijoita valitessaan asiakkaiden on usein tasapainotettava käyttövaatimukset ja suojaus toimintoja.
| Vertailukohde | Vakiokokoonpano | Suojausasetukset |
| Peruskytkintoiminto | Saatavilla | Saatavilla |
| Anti-Bounce-toiminto | Valinnainen | Mukana tarvittaessa |
| Estosuojaus | Valinnainen | Saatavilla |
| Ylivirtasuojaus | Ulkoinen vaatimus | Integroitu vaihtoehto |
| Järjestelmän turvallisuustaso | Normaali toiminta | Tehostettu suojaus |
Eri tehojärjestelmät vaativat erilaisia virtaominaisuuksia.
| Nimellisvirta-alue | Suositeltu sovellus |
| 630A-1600A | Keskikuormitusjärjestelmät |
| 1600A-5000A | Tehokkaammat sähköjärjestelmät |
Oikean virtaluokituksen valitseminen parantaa järjestelmän tehokkuutta ja estää laitteiden ylikuormituksen.
| Parametri | Erittely |
| Tuotetyyppi | 36 kV suurjännitetyhjiökatkaisija |
| Sarja | VS1 |
| Asennustyyppi | Kiinteä tyyppi |
| Nimellisvirta | 630A-5000A |
| Kaapin leveys | 800mm / 1000mm |
| Keskeytystekniikka | Tyhjiökaarin keskeytys |
| Ohjausasetukset | Anti-Bounce / Esto / Ylivirtasuojaus |
| Vakioit | IEC ja GB |
| Sertifiointi | CE |
Oikean kokoonpanon varmistamiseksi asiakkaiden tulee toimittaa täydelliset tekniset vaatimukset ennen tilaamista.
| Tiedot | Tarkoitus |
| Nimellisjännite | Vahvista järjestelmän jännitetaso |
| Nimellisvirta | Valitse sopiva kapasiteetti |
| Kaapin mitat | Varmista asennuksen yhteensopivuus |
| Ohjausjännite | Vastaa käyttöjärjestelmää |
| Johdotusvaatimukset | Vahvista valinnaiset toiminnot |
| Suojausvaatimukset | Valitse lisämoduuleja |
Tarkat tekniset tiedot auttavat lyhentämään suunnittelun vahvistusaikaa ja parantamaan projektin tehokkuutta.
Usune soveltaa tiukkaa laadunhallintaa koko tuotekehityksen, valmistuksen ja testauksen ajan.
| Sertifiointi | Vakio |
| Laadunhallinta | ISO 9001 |
| Ympäristöjohtaminen | ISO 14001 |
| Työturvallisuusjohtaminen | ISO 45001 |
| Sähköstandardi | IEC ja GB |
| Tuotteen sertifiointi | CE |
Nämä sertifioinnit osoittavat Usunen sitoutumisen luotettavien suurjännitesähkölaitteiden toimittamiseen globaaleja asiakkaita.
Asiakkaiden tulee ottaa huomioon nimellisjännite, nimellisvirta, kaapin yhteensopivuus, ohjausvaatimukset ja suojaus toimintoja.
Kyllä. Toimintoja, kuten pomppimisen esto, estosuojaus ja ylivirtalaukaisu, voidaan määrittää projektin vaatimusten mukaan.
Oikea mekaaninen sovitus vähentää asennuksen muutoksia ja parantaa järjestelmän integroinnin tehokkuutta.
Tuote tukee pomppimisen estoa, estosuojausta ja älykkäitä ylivirtalaukaisutoimintoja.
