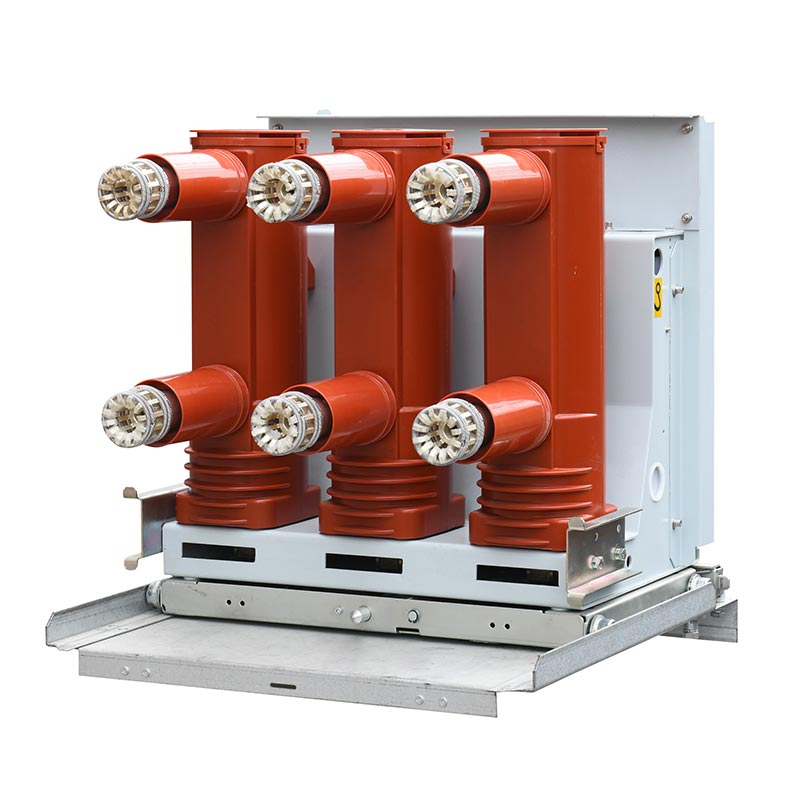

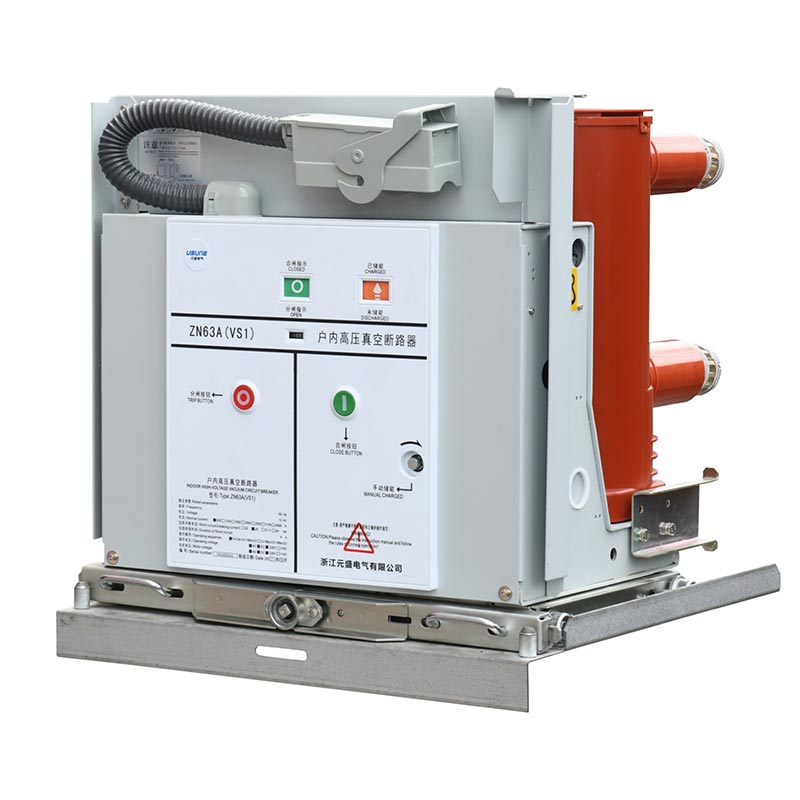

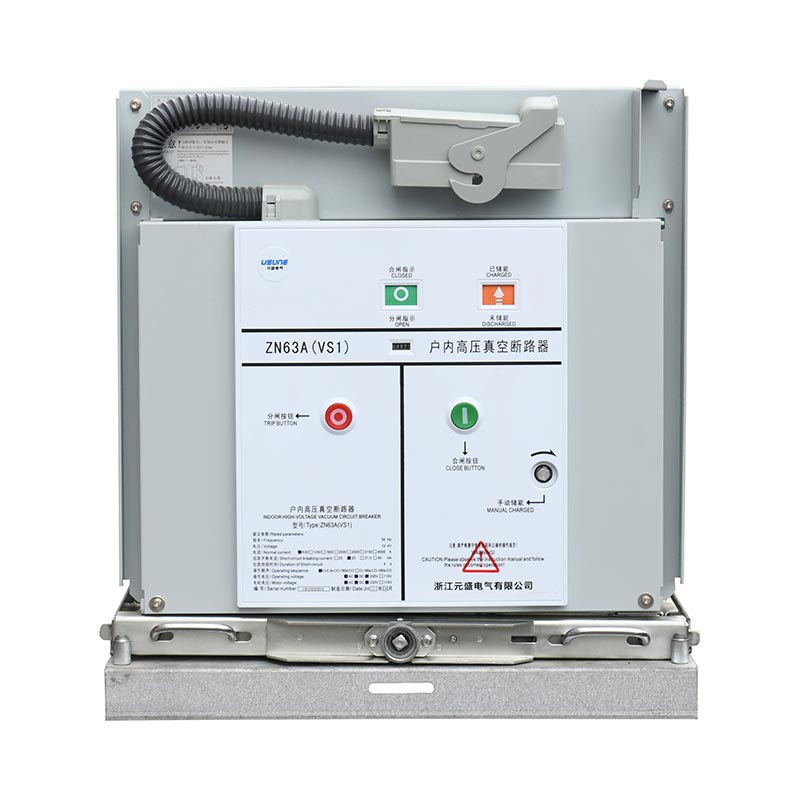

24kv tyhjiökatkaisin

24kV tyhjiökatkaisijassa on integroitu asettelu, se tukee sekä manuaalista että sähköenergian varastointia ja on helppo käyttää. Pääpiiri ei vaadi lisähuoltoa. Tyhjiökatkaisin on kapseloitu APG:llä teknologiaa, joka tarjoaa suojan saastumista ja virumista vastaan, pidentää sen käyttöikää ja vähentää huoltoa kustannuksia. Se sisältää kattavan väärinkäytösten estävän lukitusmekanismin laitteiden ja henkilöstön varmistamiseksi turvallisuutta. Valokaarisammutuskammio ylläpitää vakaata tyhjiötä avaamalla ≤ 50 ms ja sulkeutuen ≤ 100 ms, mikä tarjoaa nopean vastausta. Se on yhteensopiva erilaisten toisioohjausjännitteiden kanssa erilaisten tehonsyöttövaatimusten täyttämiseksi.

24kV tyhjiökatkaisija on saatavana kiinteinä ja käsikäyttöisinä malleina, jotka ovat yhteensopivat useiden kytkinlaitteiden kanssa. Nimellisvirta vaihtelee välillä 630A - 4000A ja oikosulkukatkaisuvirta 20kA - 50kA. Joustava valinta perustuu käyttäjien tarpeiden mukaan mahdollistaa sopeutumisen toistuviin käyttöskenaarioihin. Ammattimaisena valmistajana Usune hyödyntää kypsät tuotantoprosessit, tiukka laadunvalvonta ja kattava tekninen tuki korkean suorituskyvyn takaamiseksi tyhjiökatkaisijat maailmanlaajuisille käyttäjille. Lisäksi kokeneita toimittajaresursseja hyödyntämällä Usene saavuttaa tehokas toimitusketjuyhteistyö, joka varmistaa oikea-aikaisen tuotteiden toimituksen ja vakaan laadun.

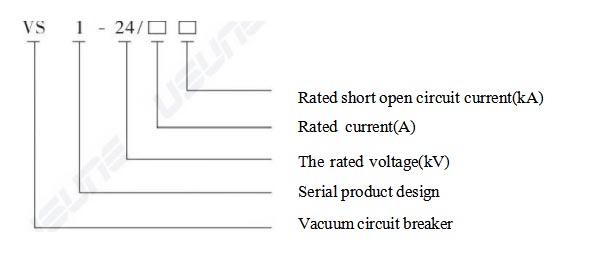

Merkitysmallit

Tekniset ydinparametrit

1. Sähköiset perusparametrit

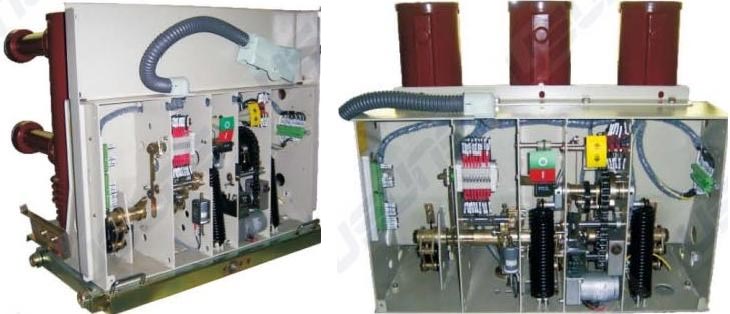

2. Tärkeimmät rakenneparametrit

- Kosketusetäisyys: 13±1mm;
- Yliliike: 3,5±0,5 mm;
- Keskimääräinen avautumisnopeus: 0,9-1,2 m/s;
- Keskimääräinen sulkemisnopeus: 0,5-0,8 m/s;
- Liikkuvien ja kiinteiden koskettimien sallittu kulumispaksuus: ≤3 mm;
- Pääpiirin vastus: ≤60μΩ (630A), ≤55μΩ (1250A), ≤35μΩ (1600-2000A), mikä varmistaa vakaan johtavuuden.

3. Ympäristön mukautumiskykyparametrit

Käyttölämpötila: -15 ℃ ~ +40 ℃; Päivittäinen suhteellinen kosteus ≤ 95 %, kuukausittainen suhteellinen kosteus ≤ 90 %; Korkeus ≤1000m (muokattavissa erityisiä korkeuksia varten); Seisminen intensiteetti ≤8 astetta; Soveltuu paikkoihin, joissa ei tippu vettä, syttyvät ja räjähtävät materiaalit, syövyttävät kaasut ja voimakas tärinä; mukautuva useimpien osien ilmastoon Kiina.

Sovellettavat skenaariot

Usune 24kV tyhjiökatkaisijaa, jolla on erinomainen suorituskyky, käytetään laajalti seuraavissa tilanteissa: kattaa useita aloja, kuten sähkön, teollisuuden ja infrastruktuurin:

1. Voimalaitokset ja sähköasemat: Sähkönjakelupiirien ydinohjaus- ja suojauslaitteistona käytetään katkaisemaan ja sulkemaan piirivirtoja, mikä suojaa kriittisiä laitteita, kuten muuntajia ja virtakiskoja ylikuormitukselta ja oikosulkuvauriot;
2. Teollisuusyritykset: Soveltuu korkeajännitteisiin sähkönjakelujärjestelmiin teollisuudenaloilla, kuten metallurgiassa, kemiantekniikka, konevalmistus ja tekstiilit, jotka vastaavat toistuvien käynnistysten ja seisokkien tarpeita tuotantolaitteet ja suuret kuormituksen vaihtelut;
3. Infrastruktuuri: Käytetään suurjännitteen sähkönjakoon kaupunkien rautatieliikenteessä, kerrostaloissa ja kaupallisissa komplekseja, jotka varmistavat vakaan virransyötön ja parantavat virran luotettavuutta;
4. Uusi energiakenttä: Soveltuu aurinkosähkövoimaloiden ja tuulivoiman sähkönjakelujärjestelmien tukemiseen laitoksia, joilla on hyvät häiriönestoominaisuudet ja jotka mukautuvat uuden energiavoiman kuormitusominaisuuksiin sukupolvi.

Tosimaailman sovellusten tapaustutkimus

Tapaustutkimus: Korkeajännitteisen virranjakelujärjestelmän päivitysprojekti suuressa kemianteollisuuspuistossa

1. Hankkeen tausta

Puiston nykyiset katkaisijat kärsivät riittämättömästä luotettavuudesta ja korkeista ylläpitokustannuksista, vaatii päivityksen 24 kV tyhjiökatkaisimiin, joilla on korkea luotettavuus, vähän huoltoa ja yhteensopivuus syövyttävän kemiallisen ympäristön kanssa.

2. Ratkaisu

Usunen käsikäyttöisiä katkaisijoita (1600A/31,5kA) valittiin 32 kappaletta. Eristysrakenne on optimoitu parannettu korroosionkestävyys. Asennusopastusta ja teknistä koulutusta annettiin oikea-aikaisuuden varmistamiseksi toimitus.

3. Hakemuksen tulokset

Laitteet toimivat vakaasti ja ilman vikoja, mikä pienensi ylläpitokustannuksia 60 %. Se oli yhteensopiva olemassa olevat kytkinlaitteet, mikä lyhentää rakennusaikaa. Puisto on nimennyt Usunen pitkäaikaiseksi kumppaniksi.

Tuotanto- ja toimitusketjun vakuutus

1. Tuotannon vakuutus

Usunella on moderni tehdas, joka noudattaa kansainvälisiä ja kotimaisia ​​standardeja. Jokainen tuote käy läpi tiukat tehdastestaus ja koko prosessin laadun jäljitysjärjestelmä on perustettu.

2. Supply Chain Assurance

Pitkäaikainen yhteistyö laadukkaiden toimittajien kanssa, tunnettujen tuotemerkkien käyttö ydinkomponenteissa ja optimoitu toimitus ketjun hallinta varmistaa tuotteiden oikea-aikaisen toimituksen.

3. Huoltopalvelu

Tarjoamme asennusopastusta, teknistä koulutusta ja vianetsintäpalveluita. Ilmainen korjaus ja vaihto osia tarjotaan takuuaikana ja elinikäistä teknistä tukea tarjotaan takuuajan jälkeen.

Tuotteen konfigurointi- ja tilausohjeet

1. Valinnaiset kokoonpanot

- Käyttötapa: Manuaalinen + sähköenergian varastointi (standardi);
- Suojalaitteet: Valinnaiset ylivirta-, alijännite-/jännitehäviölaukaisulaitteet;
- Maadoituslaitteet: Valinnaiset 650 W, 800 W, 1000 W leveät maadoitusratkaisut;
- Apukomponentit: Valinnaiset pumppaamisen estoreleet, lukitsevat sähkömagneetit jne.

2. Tilaustiedot Tilauksissa on ilmoitettava

Tuotemalli, asennustapa ja määrä; mitoitettu parametrit; valinnaiset kokoonpanot; toissijainen ohjaus jännite; varaosat ja erityisvaatimukset
