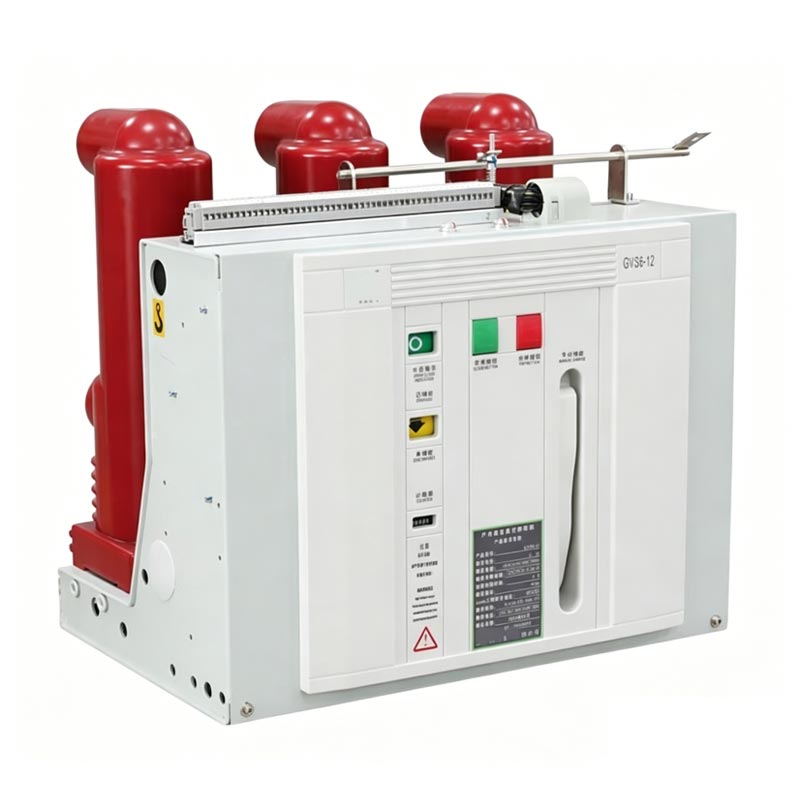

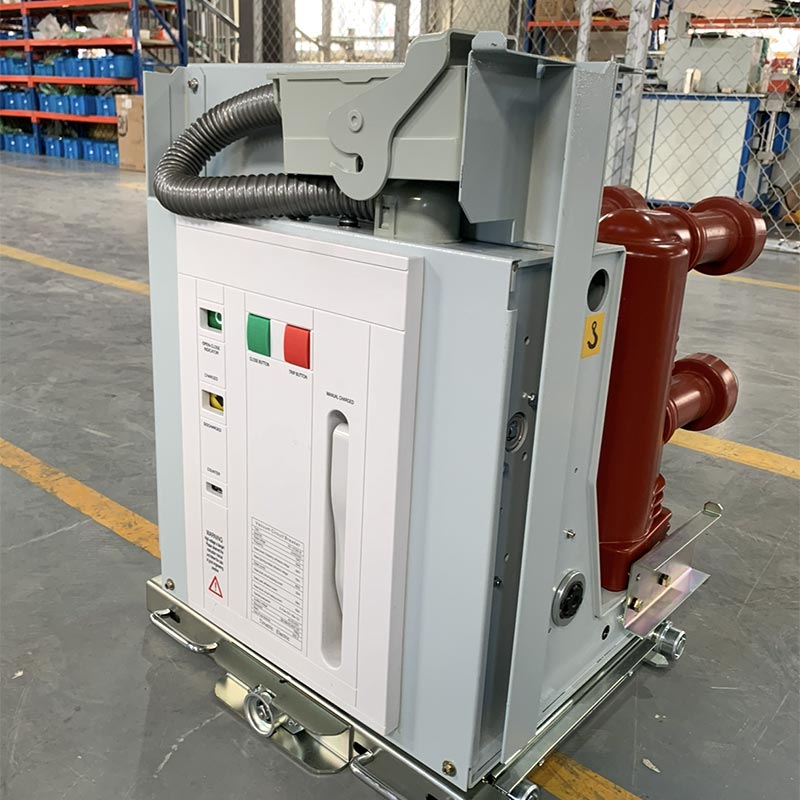

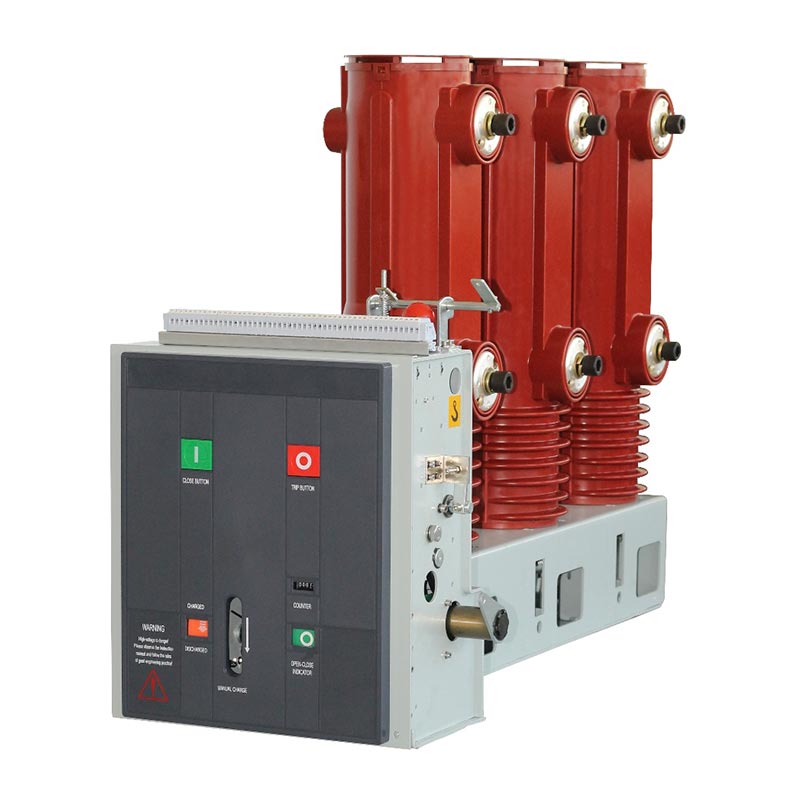

Usune VS-12 (VEP-12) -sarjan 12 11kv Indoor Vcb -tyhjiökatkaisijat ovat korkean suorituskyvyn sisätilojen suurjännite ohjaus- ja suojaustoiminnot integroiva kojeisto, jota käytetään pääasiassa 12/11kV sisäkeskijännitetehossa jakelujärjestelmät. Koska valmistaja on erikoistunut korkeajännitteen tutkimukseen ja kehitykseen sekä tuotantoon sähkölaitteet, Usunella on standardoitu tehdas Kiinassa, joka yhdistää T&K-, tuotannon, testauksen ja huoltopalvelu varmistaa, että jokainen tuote täyttää kotimaiset ja kansainväliset alan standardit. Tuote tarjoaa sekä kiinteitä että laatikkotyyppisiä asennusvaihtoehtoja, mikä mahdollistaa joustavan integroinnin erilaisten kytkinlaitteiden kanssa vastaamaan erilaisten skenaarioiden asennustarpeita, kuten teollisuuspajoja, sähkönjakeluhuoneita ja kaupallisia rakennuksia.
12 11kv Indoor Vcb tyhjiökatkaisijan ydinetu on kolmannen sukupolven omaksuminen kiinteään kapseloitu eristystekniikka, merkittävä läpimurto tyhjiökatkaisijan kehityksessä eristystekniikka. Ensimmäisen sukupolven ilmaneristyksestä ja toisen sukupolven komposiittieristyksestä nykypäivään kolmannen sukupolven umpikapseloitu eristys, Usune on jatkuvasti optimoinut eristysrakennetta, perinteisten tuotteiden kipukohdat, jotka ovat alttiita ympäristön vaikutuksille ja ovat huonosti pysyviä, mikä edistää tyhjiökatkaisijoiden teknologista päivitystä teollisuudessa.
Tyhjiökatkaisijoiden napaeristys on läpikäynyt kolmen sukupolven teknologisia päivityksiä. Usune VS-12 (VEP-12) -sarja käyttää edistyneintä kolmannen sukupolven kiinteään kapseloitua eristystekniikkaa, laadullinen harppaus:
Jännitteiset osat ovat täysin alttiina ilmalle. Eristystasoon vaikuttavat suuresti ympäristötekijät, kuten kuten kosteus, pöly, kuljetusvaikutukset ja pienet eläimet, mikä johtaa huonoon vakauteen ja korkeaan vikaantumiseen.
Valokaarisammutuskammio on suojattu epoksihartsiholkilla, mutta korkeajännitteiset osat eivät ole täysin suljettu, ja ulkoiset tekijät, kuten pöly, kosteus ja hyönteiset, vaikuttavat niihin edelleen ratkaisemaan pohjimmiltaan ympäristön sopeutumisongelman.
APG-tekniikan ansiosta valokaaren sammutuskammio sekä ylempi ja alempi lähtöliitin on kapseloitu epoksihartsi. Tämä ei ainoastaan vähennä valokaaren sammutuskammion tilavuutta, vaan myös eristää sen kokonaan laitteet ulkoisen ympäristön vaikutuksilta (pöly, kosteus jne.), parantaen merkittävästi säätä vastus ja toimintavakaus. Epoksihartsi toimii myös ensisijaisena eristeenä ja mekaanisena tukena ylivoimainen sähkökenttä ja jännitysjakauma verrattuna erilaisiin epäsäännöllisen muotoisiin eristysseinämiin rakenteet varmistaen laitteiden pitkän aikavälin vakaan toiminnan.
Kolmannen sukupolven kiinteään kapseloitua eristystekniikkaa hyödyntäen ulkoinen ympäristö ei vaikuta siihen, on korkea eristysluotettavuus ja se välttää tehokkaasti ympäristötekijöiden aiheuttamat eristyshäiriöt.
Pitkä mekaaninen käyttöikä (jopa 20 000 jaksoa, 10 000 jaksoa 50KA-luokituksessa), korkea nimellinen oikosulkukatkaisuvirta (20-40KA), nopea avautumis- ja sulkemisnopeus, mikä mahdollistaa nopean vianeristyksen ja suojaa laitteen turvallisen toiminnan sähköjärjestelmä.

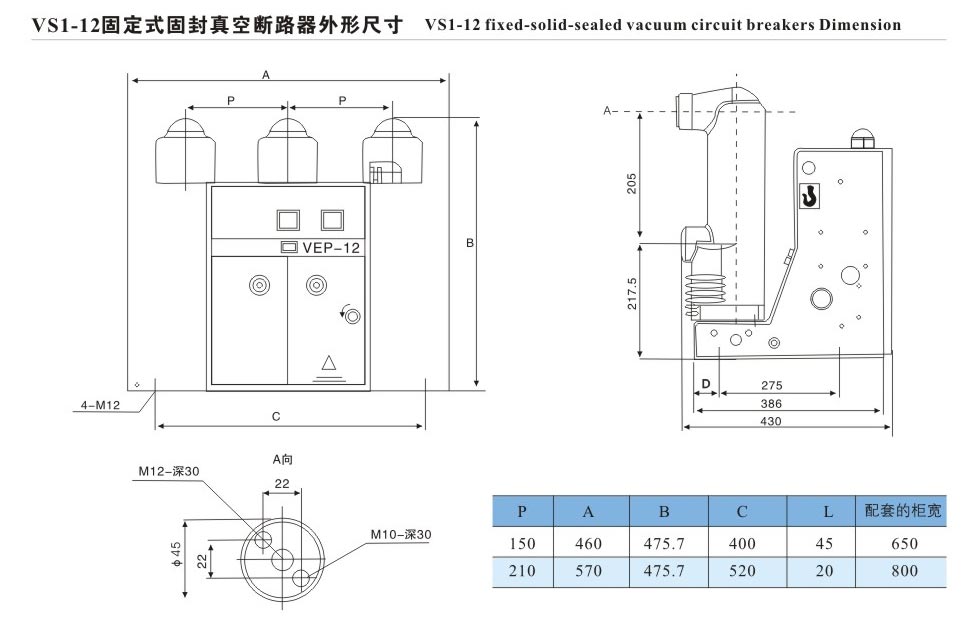

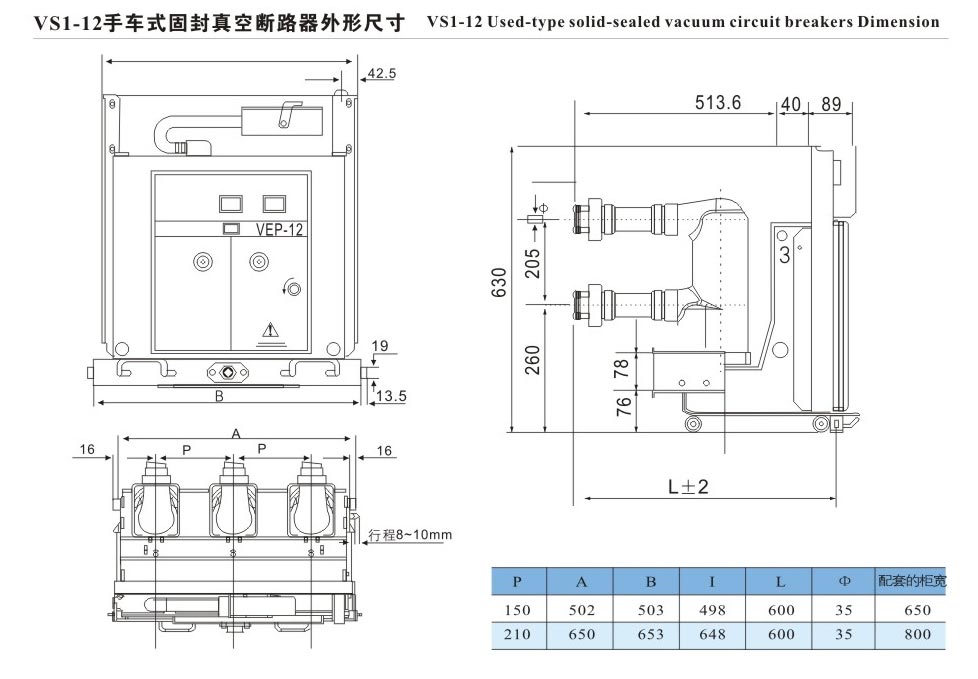

Kiinteäkapselointitekniikka pienentää tuotteen kokoa; kiinteät ja laatikkotyyppiset vaihtoehdot ovat saatavilla, mikä mahdollistaa joustava integrointi erilaisiin kytkinlaitteisiin ja sovitettavissa rajoitettuun asennustilaan sisäjakelussa huoneet.
Kiinteä kapselointirakenne estää jännitteisiä osia ulkoiselta korroosiolta, mikä vähentää huoltotiheyttä ja huoltovapaa ensisijainen toiminta, mikä säästää merkittävästi käyttäjien myöhempiä ylläpitokustannuksia.
Ammattimaisena valmistajana Usune on perustanut kattavan laadunvalvontajärjestelmän kiinaksi tehdas. Jokainen tuote käy läpi tiukat suorituskykytestit ennen tehtaalta lähtöä varmistaakseen, että parametrit ovat kunnossa täyttävät standardit ja laatu on luotettava.
Usune VS-12 (VEP-12) -sarjan 12 11kv Indoor Vcb tyhjiökatkaisijalla on erinomaiset tekniset parametrit, täyttää täysin 12/11kV keskijänniteverkkojen vaatimukset. Tärkeimmät tekniset tiedot näkyvät kohdassa alla oleva taulukko (parametrit koskevat kotimaisia valokaarisammutuskammioita):
| Sarjanumero | Nimi | Yksikkö | Parametri |
| 1 | Nimellisjännite | kV | 12 |
| 2 | Nimelliseristystaso | - | 1 min Tehon taajuuden kestojännite: 42kV; Nimellinen salamaimpulssin kestojännite: 75 kV |
| 3 | Nimellistaajuus | HZ | 50 |
| 4 | Nimellisvirta | KA | 630, 1250, 1600, 2000, 2500, 3150, 4000 |
| 5 | Nimellinen oikosulkuvirta | KA | 20, 25, 31.5, 40 |
| 6 | Nimellinen lyhytkestoinen kestovirta | - | 20, 25, 31.5, 40 |
| 7 | Nimellinen oikosulun kesto | S | 4 |
| 8 | Nimellishuippukestovirta | KA | 50, 63, 80, 100 |
| 9 | Nimellinen oikosulku- ja katkaisuvirta | - | 50, 63, 80, 100 |
| 10 | Toissijaisen piirin tehon taajuuden kestojännite (1 min) | V | 2000 |
| 11 | Nimellinen yksittäinen/taaksepäin kondensaattoripankin katkaisuvirta | A | 630/400 (800/400, 40KA) |
| 12 | Nimelliskondensaattoripankin tuotantovirta | A | 12.5 |
| 13 | Aukioloaika | Ms | 20-50 |
| 14 | Sulkemisaika | Ms | 35-70 |
| 15 | Mekaaninen käyttöikä | kertaa | 20 000 (10 000 kertaa 50 KA) |
| 16 | Arvioidut nykyiset keskeytysajat | kertaa | 20 000 (10 000 kertaa 50 KA) |
| 17 | Nimelliset lyhytaikaiset virrankatkaisuajat | kertaa | 50 (30 kertaa 40KA, 20 kertaa 50KA) |
| 18 | Liikkuvien ja staattisten koskettimien sallittu kumulatiivinen kulumispaksuus | mm | 3 |
| 19 | Nimellinen sulkemis- ja avaamisjännite | V | AC110/220, DC110/220 |
| 20 | Energian varastointimoottorin nimellisjännite | V | AC110/220, DC110/220 |
| 21 | Energiaa varastoivan moottorin nimellisteho | W | 70 (80 40KA, 50KA) |
| 22 | Energian varastointiaika | S | ≤10 |
| 23 | Yhteydenottoetäisyys | mm | 11±1 |
| 24 | Matkan yli | mm | 3,5±0,5 |
| 25 | Yhteyshenkilön sulkeutumisaika | ms | ≤2 |
| 26 | Kolmivaiheinen avaus- ja sulkeutumissynkronismi | ms | ≤2 (≤3, 40KA, 50KA) |
| 27 | Keskimääräinen avausnopeus | m/s | 0,9-1,2 |
| 28 | Keskimääräinen sulkemisnopeus | m/s | 0,5-0,8 |
| 29 | Johtavan pääpiirin vastus | μΩ | ≤60 (630A); ≤50 (1250A); ≤35 (1600-2000A); ≤25 (≥2500A) |
| 30 | Sulkemiskoskettimen paine | N | 2000±200 (20KA); 2400±200 (25KA); 3100±200 (31,5KA); 4250±250 (40KA); 6500±500 (50KA) |
| 31 | Nimellinen toimintajakso | - | 0-0.3s-co-180s-co; 0-180s-co-180s-co (50KA:lle) |
Usune VS-12 (VEP-12) -sarjan 12 11kv Indoor Vcb -tyhjiöpiirin luotettavuuden ja soveltuvuuden tarkistaminen Breaker, tätä tuotetta sovellettiin menestyksekkäästi suuren kemikaalin sähkönjakelun saneerausprojektiin teollisuuspuisto Itä-Kiinassa (tärkeä paikallinen teollisuuden parannushanke). Puistossa on monimutkaiset toimintaolosuhteet, korkea kosteus, korkea pölytaso ja säännölliset tehonmuutokset. Olemassa olevat katkaisijat usein kokenut ympäristötekijöistä johtuvia eristysvirheitä, jotka vaikuttivat puiston normaaliin tuotantoon.
Perusteellisen tutkimuksen ja vertailun jälkeen puisto valitsi Usunen nimetyksi toimittajakseen ja otti käyttöön 36 Usunen VS-12 (VEP-12) sarjan kiinteät VCB:t sisätiloissa, kaikki Usunen Kiinan tehtaassa valmistamia. Tämä tuote hyödyntää kolmannen sukupolven kiinteään kapseloituun eristystekniikkaan, joka kestää tehokkaasti korkean kosteuden ja pölyä teollisuuspuistossa. Sen nimellinen oikosulkusuojausvirta 31,5 kA täyttää täysin tehosuojauksen puiston suuritehoisten laitteiden tarpeet.
Virallisen käyttöönoton jälkeen lokakuussa 2024 36 VCB-yksikköä on toiminut vakaasti yli kuuden kuukauden ajan ilman mitään eristys- tai toimintahäiriöt, jolloin keskimääräinen vikaprosentti on 0. Tämä vähentää merkittävästi puiston sähköjärjestelmän käyttö- ja ylläpitokustannukset, joilla varmistetaan tuotantolaitteiden jatkuva ja vakaa toiminta. Hanke on saanut puiston johdon arvostusta ja Usunesta on tullut pitkäaikainen voimalaite puiston toimittaja.
A1: Tuotteen mekaaninen käyttöikä on jopa 20 000 jaksoa (10 000 jaksoa 50 kA luokassa) ja nimellisvirta katkaisujakso on 20 000 jaksoa (10 000 jaksoa 50 kA luokassa). Kiitos kolmannen sukupolven käyttöönoton solid-seal eristystekniikka, tuotteen ensisijainen puoli on huoltovapaa. Päivittäisessä käytössä, vain ajoittain toisiopiirin ja toimintamekanismien (kuten energian varastointimoottorin ja toiminnan) tarkastukset jännite), laitteiston pinnan puhdistus ja pölyn kertymisen estäminen ovat tarpeen, jotta ne voidaan laajentaa tehokkaasti laitteen käyttöikää.
A2: Kyllä. Tuotteessa käytetään kolmannen sukupolven kiinteää eristystekniikkaa, joka kapseloi valokaaren sammuttimen kammio ja ylempi ja alempi ulostuloliitin epoksihartsilla APG-prosessilla. Tämä eristää täysin korkeajännitteiset komponentit ulkoisesta ympäristöstä, mikä estää pölyn, kosteuden, hyönteiset jne. Sillä on erinomainen säänkestävyys ja sopeutumiskyky ympäristöön, joten se sopii täydellisesti ankariin sisäympäristöihin, kuten korkean kosteuden, pölyisiin teollisuuspajoihin, kemiantehtaisiin ja kaivoksiin. Todellinen Myös East China Chemical Industrial Parkin sovellustapaukset vahvistavat tämän.
