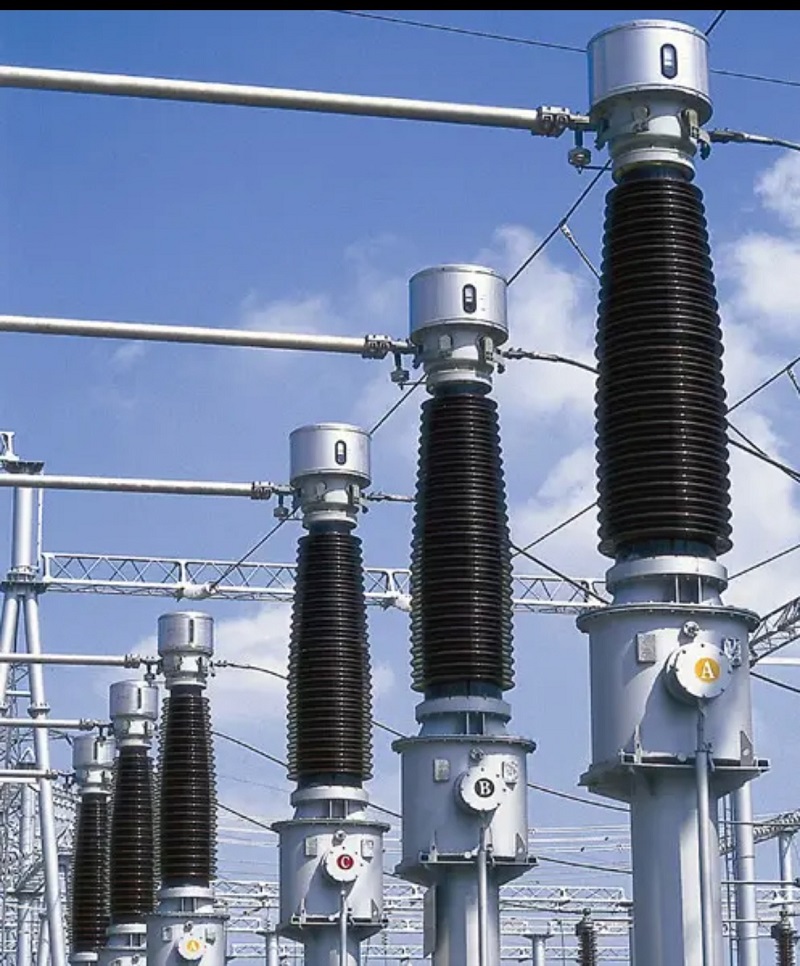

LB6-110kV virtamuuntajaon suurjännitevirtamuuntaja, joka on suunniteltu virranmittaukseen, energian mittaukseen ja releen suojaukseen 110kV AC sähköjärjestelmissä. Tämä 50 Hz ja 60 Hz sähköverkkoihin soveltuva muuntaja tarjoaa vakaan suorituskyvyn ja korkean mittaustarkkuuden sähköasemille, voimansiirtojärjestelmille ja teollisuuden voimalaitoksille.
Edistyksellisellä öljyllä upotetulla eristystekniikalla ja täysin suljetulla rakenteella LB6-110kV virtamuuntaja tarjoaa erinomaisen sähköeristyksen, luotettavan toiminnan ja pitkän käyttöiän vaativissa korkeajännitteisissä työoloissa.
LB6-110kV-sarjan virtamuuntaja käyttää ammattimaista suunnittelua suurjännitesovelluksiin. Tuotemalli edustaa sen tärkeimpiä teknisiä ominaisuuksia:
Muuntaja on varustettu useilla toisiokäämeillä, mukaan lukien yksi mittauskäämi, jonka tarkkuusluokka on 0,5, ja kolme suojakäämiä. Usean toisiokäämin konfiguraatio mahdollistaa luotettavat virranmittaukset ja suojaustoiminnot erilaisiin sähköjärjestelmän vaatimuksiin.
LB6-110kV virtamuuntajatukee useita virtasuhdekonfiguraatioita muuttamalla öljyn paisuntasäiliön ulkoisen liitoskappaleen liitäntätapaa. Sarjaan kytkettynä virtasuhde on a/c, kun taas rinnakkaiskytkentä antaa virtasuhteeksi 2*a/c.
Tämän joustavan rakenteen ansiosta sama muuntajamalli mukautuu erilaisiin käyttövaatimuksiin, mikä vähentää laitteiden vaihtokustannuksia ja parantaa sovellusten monipuolisuutta suurjännitejärjestelmissä.
LB6-110kV virtamuuntaja on suunniteltu toimimaan luotettavasti erilaisissa ympäristöolosuhteissa:
Alhaisissa lämpötiloissa tai erityisissä ympäristövaatimuksissa sovelluksissa voidaan keskustella räätälöidyistä ratkaisuista valmistajan kanssa projektiolosuhteiden mukaan.
LB6-110kV virtamuuntaja käyttää öljyyn upotettua rakennetta, joka koostuu polttoainesäiliöstä, muuntajan rungosta, posliiniholkista, öljyn paisuntasäiliöstä ja laajentimesta. Muuntajan runko on upotettu eristävään öljyyn ja sisältää ensiö- ja toisiokäämit, jotka on suunniteltu vakaaseen sähköiseen suorituskykyyn.
Ensiökäämillä on U-muotoinen rakenne. Pääeristejärjestelmässä käytetään kapasitiivista öljy-paperieristystekniikkaa, jossa eristekerrosten väliin on järjestetty useita kapasitiivisia seuloja. Sisäsuojus kytkeytyy korkeaan potentiaaliin, kun taas ulkoseinä on maadoitettu, mikä parantaa eristyskykyä ja käyttöturvallisuutta.
Ensiökäämin johdin on jaettu kahteen osaan, joissa on neljä liitintä, jotka on kytketty öljyn paisuntasäiliöön. Virtasuhdetta voidaan säätää ulkoisilla johdotusmuutoksilla, mikä tarjoaa joustavia konfigurointivaihtoehtoja.
Toisiokäämi asennetaan alustalle ensiökäämin alapuolelle. Kaikki toisioliittimet ja ulkoiset suojaliittimet on kytketty muuntajasäiliön kytkentärasiaan, mikä varmistaa kätevän asennuksen ja huollon.
LB6-110kV virtamuuntajassa on käytännöllinen liitäntärakenne, jossa ulkoiset johtopuristimet on asennettu kytkentärasian pohjaan. Sekä kytkentärasiassa että polttoainesäiliössä on maadoituspultit, jotka mahdollistavat toisiokäämin ja koko muuntajan rakenteen turvallisen maadoituksen.
Muuntaja ottaa käyttöön pienentäviä napaisuusominaisuuksia. Kun ensiövirta kulkee P1:stä P2:een, toisiovirta kulkee ulkoisen piirin kautta S1:stä S2:een tai S3:een, mikä varmistaa tarkan virransiirron mittaus- ja suojausjärjestelmille.
Korkeajännitteisen suorituskyvyn ja luotettavien suojatoimintojensa ansiosta LB6-110kV virtamuuntajaa käytetään laajalti:
LB6-110kV virtamuuntaja yhdistää tarkan mittauksen, luotettavan eristyksen, joustavan virtasuhteen suunnittelun ja vähän huoltoa vaativan toiminnan. Sen täysin tiivis, öljyyn upotettu rakenne varmistaa vakaan suorituskyvyn suurjänniteympäristöissä, mikä tekee siitä luotettavan ratkaisun nykyaikaisiin sähköjärjestelmiin, jotka vaativat turvallista ja jatkuvaa toimintaa.
