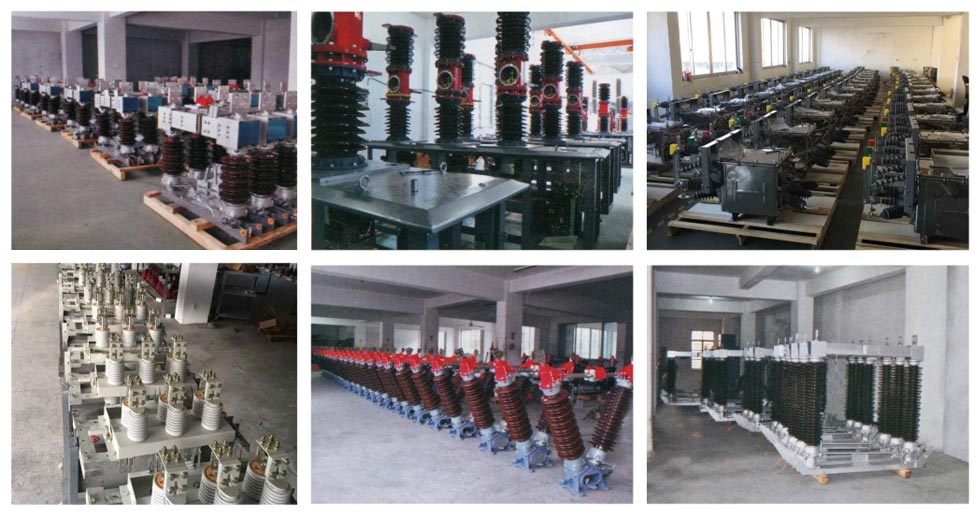

Zhejiang Usune Electric Co., Ltd. on ammattimainen tehdas, joka yhdistää T&K:n, suunnittelun, tuotannon ja myynnin. Sen pääasiallinen tuotteita ovat 12kV～245kV sisä- ja ulkokäyttöiset suurjännitekatkaisijat, SF6-katkaisijat, kuorma kytkimet ja erilaiset katkaisijat. Se on luotettava ammattimainen toimittaja molemmissa voimanrakennusprojekteissa kotimaassa ja kansainvälisesti.
Usune Gw4 Disconnect Switch on suunniteltu erityisesti kolmivaiheisiin AC 50Hz/60Hz -virtajärjestelmiin. Sen ensisijainen tehtävänä on kytkeä tai irrottaa suurjännitepiirejä jännitteellissä, kuormittamattomissa olosuhteissa ja tarjota näkyvää sähköinen eristysvälys kiskojen, katkaisijoiden, muuntajien ja muiden suurjännitteiden huoltoon varusteita.
-FI 1985-2004: AC-suurjännitteen katkaisijat ja maadoituskytkimet
-IEC 62271-102: Suurjännitekytkin- ja ohjauslaitteet
-GB/T 11022: Yleiset tekniset tiedot suurjännitekojeistoille ja ohjauslaitteille

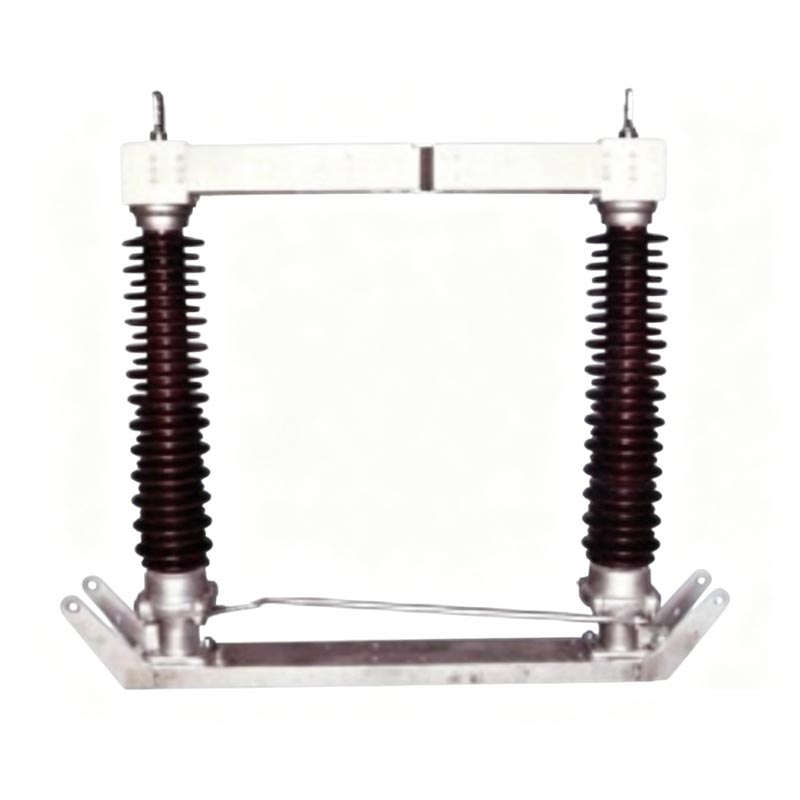

GW4-sarja: Kaksipylväinen eriste, vaakasuoraan pyörivä, katkonainen
1. Kaksipylväinen eristinrakenne, kaksi pylväseristettä vaihetta kohden pyörivät vaakasuunnassa 90° synkronisesti.
2. Pääkoskettimet ovat keskeltä rikki, hopeoidut kuparikoskettimet, alhainen kosketusresistanssi ja hyvä johtavuus.
3. Pohja on kuumasinkittyä terästä, tiivistetyt laakerit, korroosionkestävä ja kestävä.
4. GW4 Disconnect Switch voidaan varustaa yksi- tai kaksipuolisilla maadoituskytkimillä, mekaanisilla
lukitus käyttöturvallisuuden varmistamiseksi.
5. Käyttömekanismi voi olla manuaalinen (CS14G, CS17G) tai sähköinen (CJ6B, CJ11, XCJ-I).
| Parametri | Erittely |
| Nimellisjännite | 126kV (110kV järjestelmä) |
| Nimellistaajuus | 50 Hz |
| Nimellisvirta | 630A, 1250A, 1600A, 2000A, 2500A |
| Nimellinen lyhytkestoinen kestovirta (1 s) | 31.5kA, 40kA, 50kA |
| Nimellishuippukestovirta | 80kA, 100kA, 125kA |
| 1 min kuivan AC:n kestojännite | - Maahan: 140kV- Poikkikatko: 160kV |
| Toimintalämpötila | -40°C - +40°C |
| Korkeus | ≤ 2000m |

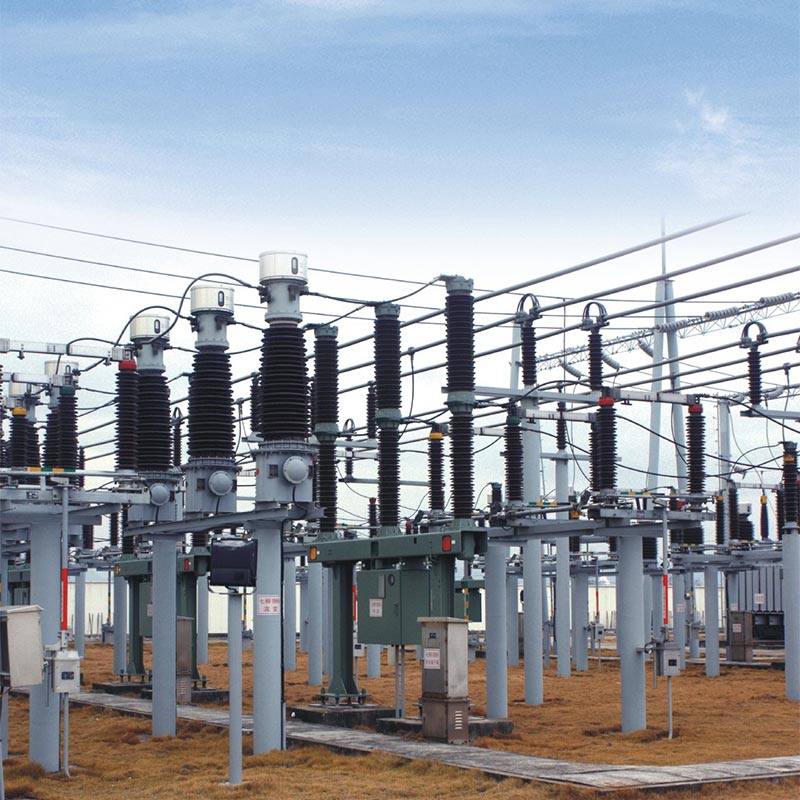

110kV... Tuulivoimalaprojekti
Tämä projekti sijaitsee pohjoisella alueella, jossa on merkittäviä lämpötilaeroja ja vaatii korkeaa laitteistoa luotettavuus ja kylmänkestävyys. Projekti valitsi useita Usune GW4 Disconnect Switches, jotka on varustettu sähköllä mekanismit ja kaksipuoliset maadoituskytkimet. Monien vuosien ajan käyttöönoton jälkeen laite on toiminut vakaasti, luotettavat mekaaniset toiminnot ja erinomainen korroosionkestävyys takaavat tehokkaasti sähköaseman huoltoturvallisuuden ja päivittäisen toiminnan tehokkuutta, ansaitsemalla paljon kiitosta käyttäjältä.
| Tuote | Yksikkö | Parametrit | |||||
| Nimellisjännite | kV | 40.5 | 72.5 | 126 | 145 | ||
| Nimelliseristystaso | 1 min tehotaajuuden kestojännite (tehollinen arvo) | Maan päällä | kV | 95 | 160 | 230 | 275 |
| Murtuma | kV | 118 | 200 | 230+70 | 275+85 | ||
| Nimellinen salamaimpulssin kestovirta (huippu) | Maan päällä | kV | 185 | 350 | 550 | 650 | |
| Murtuma | kV | 215 | 410 | 550+110 | 650+120 | ||
| Nimellistaajuus | Hz | 50/60 | |||||
| Nimellisvirta | A | 630-4000 | 630-4000 | 630-4000 | 630-4000 | ||
| Nimellinen lyhytkestoinen kestovirta | kA | 20, 31,5, 40, 50 | 20, 31,5, 40, 50 | 20, 31,5, 40, 50 | 20, 31,5, 40, 50 | ||
| Nimellishuippukestävyysvirta | kA | 50, 80, 100, 125 | 50, 80, 100, 125 | 50, 80, 100, 125 | 50, 80, 100, 125 | ||
| Nimellinen oikosulun kesto | Veitsi/miekka | s | 4/4 | 4/4 | 3/3 | 3/3 | |
| Nimellinen mekaaninen terminaalikuorma | Vaaka- ja pystysuora | N | 1250 | 1250 | 1250 | 1250 | |
| Vaakasuora | N | 750 | 750 | 750 | 750 | ||
| Pystysuuntainen voima | N | 1000 | 1000 | 1000 | 1000 | ||
| Ryömintäetäisyys | mm | 1013/1256 | 1813/2248 | 3150/3906 | 3652/4495 | ||
| Mekaaninen käyttöikä | kertaa | 5000 | 5000 | 1000 | 5000 | ||
| Moottorin toimilaite | Malli | CJ | CJ | CJ | CJ | ||
| Moottorin jännite | V | AC380, AC220, DC220, DC110 | |||||
| Jännitteen ohjaussilmukka | V | AC380, AC220, DC220, DC110 | |||||
| Pisteet, sulkemisaika | s | 7±1 | |||||
|
Ihmisen toimilaite |
Malli | CS14 CS17 | |||||
| Sähkömagneettisen lukon jännite | V | AC220, DC220, DC110 | |||||
• Eristeet: Ei halkeamia, vaurioita tai likaa.
• Kontaktit: Puhdas, hopeoitu pinta ehjä.
• Kiinnikkeet: Kaikki pultit kiristetty.
• Mekanismi: Tasainen pyöriminen; voitele liikkuvat osat.
• Eristimen pystysuuntaisuus: Säädä välilevyillä (enintään 3 mm per paikka).
• Kolmivaiheinen synkronointi: Säädä kampivartta ja vivustotangot.
• Kosketuspaine: Varmista oikea sisäänvienti ja paine.
• Käytä vain NO LOAD -tilassa; varmista, että katkaisija on auki.
• Manuaalinen käyttö: Käytä ohjauskahvaa; vältä liiallista voimaa.
• Moottoroitu käyttö: Käytä paikallista/kaukosäädintä; monitorin asento.
• Lukitus: Älä pakota toimintaa, jos se on lukittu.
• Määräaikaishuolto: 1–2 vuoden välein.
• Puhdista eristeet ja koskettimet; levitä teollista vaseliinia.
• Voitele laakerit ja voimansiirron osat.
• Tarkista löystyneet pultit, kuluneet koskettimet ja eristevauriot.
• Oikosulun jälkeen: Tarkasta välittömästi.
• Ei voi toimia: Tarkista lukitus, juuttunut vivusto tai moottorivika.
• Asynkroniset vaiheet: Säädä ristikytkentätankoja.
• Koskettimen ylikuumeneminen: Puhdista ja kiristä uudelleen; tarkista hopeointi.
V: Ei. GW4-erokytkin soveltuu vain eristämiseen ja kytkemiseen vain jännitteellä, kuormittamattomana ehdot. Sillä ei ole valokaaren sammutusominaisuuksia, ja sen käyttö kuormitettuna on ehdottomasti kielletty. Se tulee käyttää yhdessä katkaisijan kanssa.
V: Mekaaninen lukitus varmistaa turvallisen toimintajakson: pääkytkin auki → maadoituskytkin kiinni; maadoituskytkin auki → pääkytkin kiinni, mikä estää väärinkäytön ja varmistaa huollon turvallisuuden henkilöstöä.
V: Vakiotyyppi sopii ympäristöihin, joiden korkeus on ≤ 2000 m ja lämpötila -40 ℃ - +40 ℃, jotka voivat täyttää useimpien ulkosähköasemien tarpeet; erityisille korkeille tai erittäin saastuneille alueille, vahvistetut eristys- ja korroosionestoratkaisut voidaan räätälöidä.
