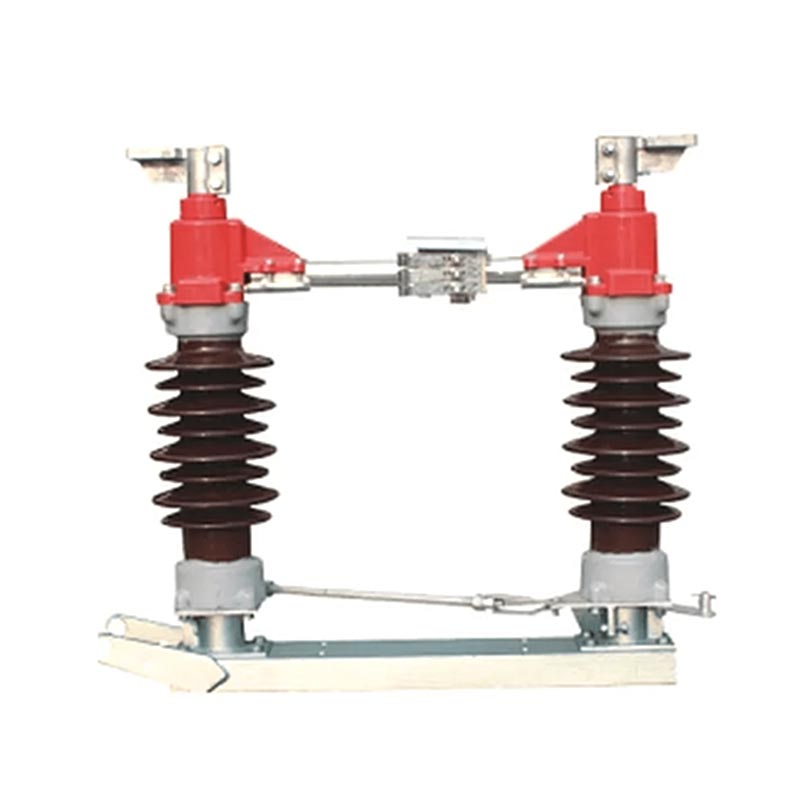

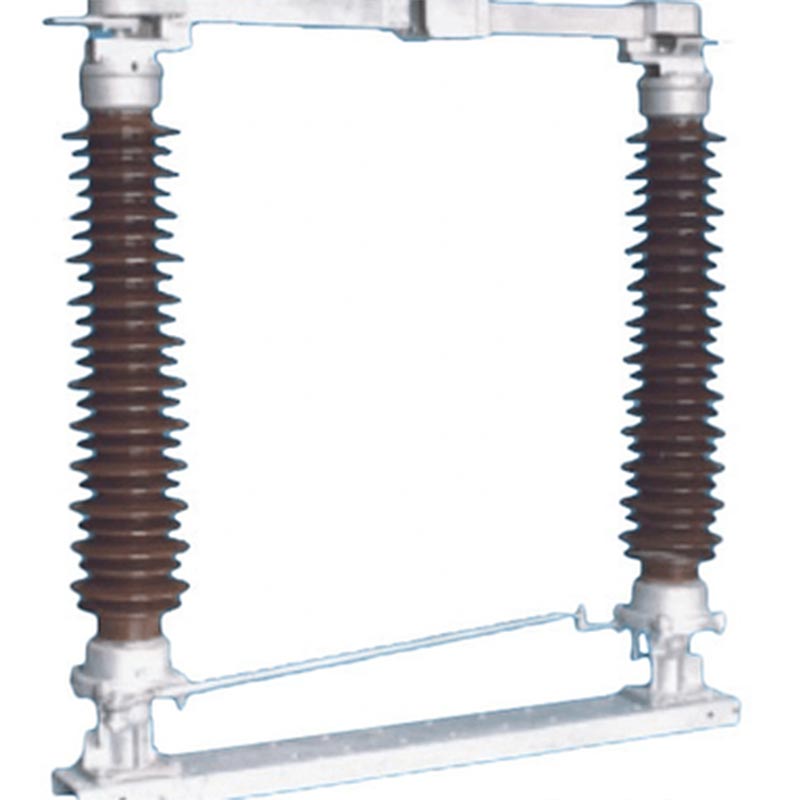

Ulkoaseman erotinkytkin

Usune GW4 -sarjan ulkoilmaaseman erotinkytkin on ydintuote, joka on kehitetty itsenäisesti ja valmistaja Usune. Se sopii vaihtovirtapiireihin, joiden nimellistaajuus on 50 Hz ja nimellisjännite 35 kV 170kV. Sitä käytetään ensisijaisesti piirien avaamiseen ja sulkemiseen kuormittamattomissa olosuhteissa, joten se on välttämätön turvallisuus komponentti sähkönsiirto- ja jakelujärjestelmissä. Se voi toimia myös johdannaistuotteiden perusyksikkönä samassa sarjassa, joka tarjoaa vahvan laajennettavuuden vastaamaan erilaisiin projektitarpeisiin.

Ulkoaseman erotinkytkin käyttää vaakasuoraa pyörivää kytkentärakennetta, joka on vakaa mekaaninen suorituskyky, korkea eristystaso, vahva saastumisenkestävyys ja kätevä asennus ja huolto. Se eristää tehokkaasti virtalähteet, varmistaa sähkölaitteiden huollon turvallisuuden ja suorittaa kuormittamattoman kytkentätoiminnot, joten se sopii erilaisiin ankariin ulkoympäristöihin, kuten korkeaan korkeus, alhainen lämpötila ja voimakas saastuminen.

Tuotteen ydintoiminnot

1. Virranerotus: Irrottaa laitteet tehokkaasti sähköverkosta ja varmistaa huollon turvallisuuden henkilöstö ja laitteet;
2. Pitkäaikainen kuormituskapasiteetti: Kestää vakaasti nimelliskuormitusvirtaa pitkiä aikoja, mikä varmistaa jatkuvan virran tarjonta;
3. No-Load-kytkentä: Täyttää kuormittamattomien linjojen ja muuntajien tyhjäkäynnin kytkemisen sekä virtakiskokytkennän sähköverkon joustaviin säätötarpeisiin vastaaminen;
4. Maadoitussuojaus: Voidaan konfiguroida maadoituskytkimellä tarvittaessa luotettavan piirin maadoituksen saavuttamiseksi, parantaa edelleen käyttöturvallisuutta.

Vaatimustenmukaisuusstandardit

Tuotteiden laadun ja käyttöturvallisuuden varmistamiseksi Usune GW4 -sarja noudattaa tiukasti kansainvälisiä vaatimuksia arvovaltaiset standardit, mukaan lukien IEC 62271-102 "Korkean jännitteen vaihtovirtakytkimet ja maadoituskytkimet" ja IEC 60694 "Yleiset tekniset ehdot suurjännitekojeistoille ja ohjauslaitteille". Tehdas toteuttaa a tiukka laaduntarkastusprosessi. Jokaiselle tuotteelle tehdään kattava suorituskykytestaus ennen poistumista tehtaalla varmistaakseen, että kaikki parametrit vastaavat standardivaatimuksia.

Tuotteen tekniset parametritUsune GW4 -sarja sisältää useita malleja, kuten GW4(A)-35(D)(W), GW4(A)-126(D)(W), ja GW4(A)-170(D)(W), joiden nimellisvirrat vaihtelevat välillä 630A - 2500A, sopivat erilaisille jännitetasoille ja kuormille skenaarioita. Tekniset ydinparametrit (avainindikaattorit) ovat seuraavat:

Lisäksi tuotteet on varustettu CS11-, CS17D- ja CS14G-manuaalikäyttömekanismeilla sekä CJ2-sähkötoimisilla toimintamekanismit. Apukytkinkokoonpanot on optimoitu mekanismityypin mukaan sen varmistamiseksi joustavaa ja luotettavaa toimintaa.

Päätuotteen rakenne

1. Tiivistetty laakeripesä

Kaksoistiivistetty rakenne, akselikokoonpanoa tukee kaksi säteittäistä kuulalaakeria, mikä estää tehokkaasti kosteuden, pölyn ja haitallisten kaasujen tunkeutuminen.

2. Itsetoimiva kosketussormi

Keskikoskettimessa käytetään itsetoimivaa kosketinsormea, mikä eliminoi jousen tarpeen. Se luottaa omaan joustavuus koskettimen kiinnittämiseen, mikä varmistaa vakaan kosketuksen ja vähentää ylläpitokustannuksia.

3. Lukitusrakenne

Johtava pääpiiri ja maadoituskytkin on varustettu lukitusmekanismilla, joka varmistaa, että maadoituskytkin ei voi sulkeutua, kun päävirtapiiri on suljettu, ja päinvastoin, mikä estää väärinkäytön.

4. Joustava liitäntä

Lähtevän alustan sisällä oleva joustava liitäntä on kiinnitetty tiukasti johtavaan tankoon ja liitinlevyyn. Öljytön Itsevoitelevat laakerit varmistavat tasaisen pyörimisen ja pidentävät käyttöikää.

Ydinominaisuudet

1. Ammattimainen suunnittelu + patenttisuojaus

Usunella on ammattitaitoinen T&K-tiimi, jolla on monen vuoden kokemus suurjännitesähkölaitteiden suunnittelusta. The GW4-sarjan johtava komponenttirakenne on saanut kansallisen hyödyllisyysmallipatentin. Kosketussormi käyttää a uusi materiaali, jolla on korkea lujuus, korkea johtavuus ja korkea elastisuus, välttäen ongelmia, kuten jousikorroosiota, vähentynyt puristusvoima lämpöhehkutuksen vuoksi ja lisääntynyt kosketusvastus.

2. Kypsä suorituskyky + luotettava tekniikka

GW4-sarja on ollut markkinoilla useita vuosia kypsällä tuotantotekniikalla ja vakaalla suorituskyvyllä. Pyörivät komponentit ovat huoltovapaita, ja voimansiirron osissa käytetään ruostumattomasta teräksestä valmistettuja tappeja molybdeenidisulfidia sisältävillä nailonholkeilla. Teräsosat kuumasinkitään tasaisuuden varmistamiseksi käyttö ja pitkäaikainen ruosteenesto.

3. Standardien noudattaminen + tiukka laadunvalvonta

Ammattimaisena valmistajana Usune noudattaa tiukasti kansainvälisiä standardeja tuotantoprosessissaan. The tehtaalla on kattava laadunvalvontajärjestelmä, joka valvoo koko prosessia raaka-aineiden hankinnasta alkaen tuotteiden kokoonpanoon ja testaukseen. Tuotteet ovat läpäisseet lukuisia arvovaltaisia testejä ja sertifikaatteja sekä niiden suorituskyky on laajalti tunnustettu alalla.

4. Luotettava laatu + kattava palvelu

Usune asettaa etusijalle asiakastyytyväisyyden tarjoamalla kattavaa myyntiä edeltävää konsultointia, asennusopastusta ja myynnin jälkeiset huoltopalvelut. Tuotteilla on pitkä käyttöikä ja alhaiset ylläpitokustannukset ja tehdas tarjoaa kattavan myynnin jälkeisen tuen vastatakseen asiakkaiden huolenaiheisiin.

Sovellusympäristö

Usune GW4 -sarjan Outdoor-sähköaseman erotinkytkin on suunniteltu ankariin ulkoympäristöihin. vahva sopeutumiskyky ympäristöön. Käyttöolosuhteiden on täytettävä seuraavat vaatimukset: korkeus ei ylitä 2000m; ympäristön lämpötila -40 ℃ - +40 ℃; tuulen nopeus enintään 34 m/s; seisminen intensiteetti ei ylitä 8 astetta; jään paksuus enintään 10 mm; raskaan pölyn, kemiallisen korroosion, voimakkaan tärinän ja syttyvät/räjähtävät vaarat; ja tasainen asennusperusta. Jos käyttäjän sovellusympäristö ylittää edellä mainitut vaatimukset, räätälöity ratkaisu voidaan neuvotella Usunen kanssa.

Reaalimaailman sovellustapaus

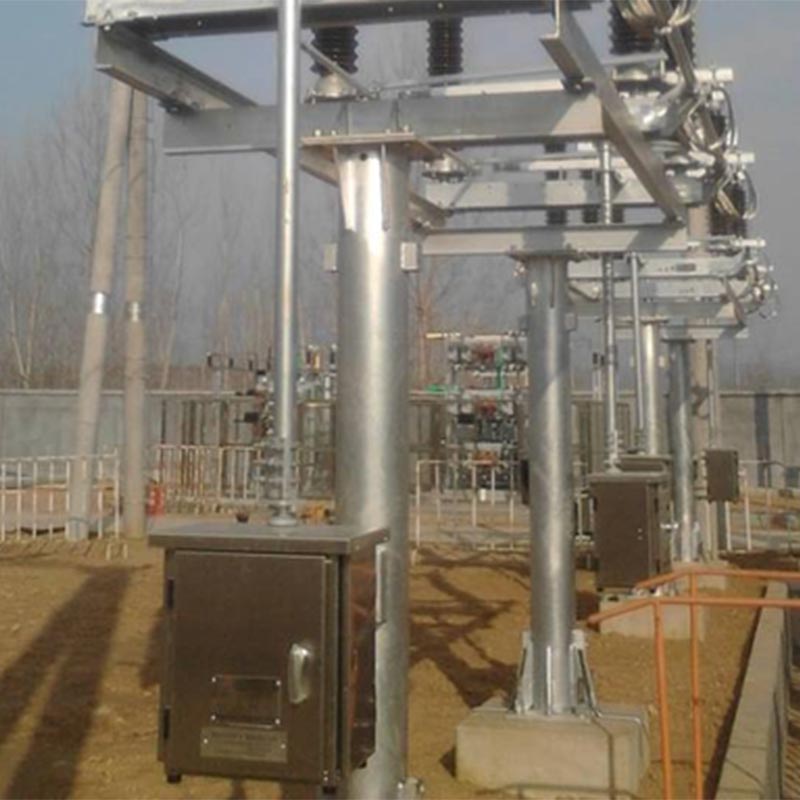

Projektin nimi: 110kV ulkoaseman peruskorjausprojekti Pohjois-Kiinassa

Hankkeen tausta: Tämä sähköasema sijaitsee Pohjois-Kiinan kaupungissa, jossa on ankarat talvet (vähintään lämpötila -35 ℃) ja usein voimakkaat tuulet. Alkuperäinen erotuskytkin kärsi huonosta matalasta lämpötilasta vastus, epävakaa toiminta ja korkeat ylläpitokustannukset. Kattavan vertailun jälkeen projektiryhmä valitsi Usune GW4-126(D)(W)/1250 Outdoor Substation erottimen. Usene toimitti täydellisen tuotteen paketti- ja asennusopastuspalvelut.

Käyttötulokset: Tuote on toiminut vakaasti 3 vuotta käyttöönoton jälkeen osoittaen erinomaista matalan lämpötilan kestävyys ja tuulenkestävyys. Sen avaus- ja sulkemistoiminnot ovat joustavia ja luotettavia. The itsepuhdistuva kosketustoiminto estää tehokkaasti pölyn ja lumen kerääntymisen aiheuttamat kosketushäiriöt ja huoltovapaa muotoilu vähentää sähköaseman päivittäistä huoltotyötä. Projektin omistaja erittäin tunnustaa Usune-tuotteiden suorituskyvyn ja huoltopalvelun ja on solminut pitkäaikaisen yhteistyön Sopimus Usunen kanssa, jonka mukaan se on nimetty valmistaja myöhempien sähköasemien saneerausprojekteihin.

FAQ

Kysymys 1: Mitä minun pitäisi tehdä, jos Usune GW4 -sarjan erotuskytkin ei avaudu tai sulkeudu kunnolla käytön aikana?

A1: Tarkista ensin silmämääräisesti, onko kiertokanki vääntynyt, onko liitos löysä ja onko puristin on löysällä tai luistaa. Epämuodostunut yhdystanko on vaihdettava; löysät liitokset ja puristimet on oltava kiristetään momenttiavaimella ohjekirjassa määritellyn momentin mukaisesti (katso taulukko 5). Jos käsikirja käyttömomentti kasvaa merkittävästi, se voi johtua pyörivien osien kuivuneesta voiteluaineesta tai ruosteesta akselin tappi. Puhdista ja voitele pyörivät osat varmistaaksesi sujuvan toiminnan.

Kysymys 2: Mitkä ovat Usune GW4 -sarjan erotuskytkimien huoltojaksot ja avainkohdat?

A2: Tuote on suunniteltu huoltovapaaksi, mutta sen varmistamiseksi suositellaan säännöllistä tarkastusta ja huoltoa pitkäaikainen vakaa toiminta: Yksinkertainen paikan päällä tehtävä tarkastus on suoritettava 2 vuoden välein; kun pois käytöstä, huolto tulee suorittaa 5 vuoden tai 2000 toimenpiteen välein; iso kunnostus tulee tehdä joka kerta 10 vuotta tai 5000 toimenpiteen välein. Keskeisiä huoltokohteita ovat: mekaanisten osien eheyden tarkastus ja eristimet, mittaamalla johtavan pääpiirin vastuksen, tarkistamalla pulttien kireyden ja testaamalla apukytkimien ja lukittavien sähkökomponenttien toimintatila.

Tuotteen toimitus- ja tilausohjeet

1. Tuotetoimituksen täydellisyys: Jokaisen toimitetun USune GW4 -sarjan erotuskytkimen ja maadoituskytkimen mukana tulee käyttäjän tilaamat asennustarvikkeet ja käyttömekanismi sekä tuotetodistus, asennus- ja käyttöopas sekä lisävarusteluettelo sujuvan asennuksen ja käytön varmistamiseksi.

2. Tilausohjeet Ilmoita tilaaessasi: tuotteen malli, nimi, nimellisvirta, nimellisjännite, onko maadoituskytkin on konfiguroitu (yksi maadoitus/kaksoismaadoitus); toiminnan tyyppi, malli ja nimi mekanismi; sähkömagneettisen lukon (jos sellainen on) teholähde ja jännite; malli ja ohjausjännite sähköinen käyttömekanismi (jos sellainen on). Jos tarvitaan erityisiä teknisiä asiakirjoja tai asennustarvikkeita, ilmoita tilauksen yhteydessä.

1. Sormen kosketusalusta
2. Sormen kosketus
3. Magneettinen lukkolevy
4. Pultti
5. Ota yhteyttä
Kuva 2 Kaavio hallitsevista sähköisistä kosketuspisteistä

1. Hio veitsen staattinen kosketinpää
2. Kosketa sormi
3. Asennuslevy
4. Hiotaan veitsen putki
Kuva 3 Kaaviokaavio maadoitusputken ja asemointilevyn sijainnista

Kuva 4 Nostokaavio
