Korkeajänniteerotin

Usune GW8- ja GW13-sarjan suurjänniteerottimet muuntajan nollamaadoitusjärjestelmiin ovat ulkokäyttöisiä korkeajännitteisiä sähkölaitteet, jotka on erityisesti suunniteltu muuntajan nollapistemaadoitusjärjestelmiin. Sopii 50Hz/60Hz AC järjestelmissä niitä on saatavana 40,5 kV, 72 kV ja 110 kV jännitteillä. Niiden ydintehtävä on vaihtaa turvallisesti muuntajan nollapisteen kytkentätila kuormittamattomissa olosuhteissa, täyttää tehon turvallisuusvaatimukset järjestelmän toimintatilan vaihto ja laitteiden huolto.

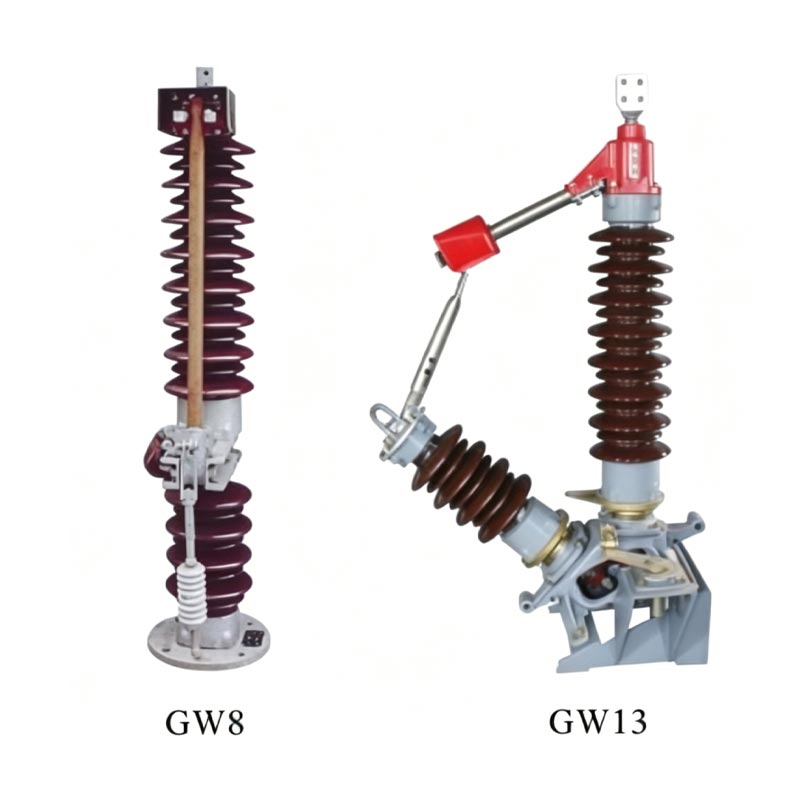

Tuotemallit ja toimintamekanismit

1. GW8-sarja: Voidaan varustaa CJ-tyyppisellä sähkökäyttöisellä mekanismilla tai CS8-tyypin manuaalisella käyttömekanismilla, sopii nollapisteen maadoitusskenaarioihin perinteisissä sähköasemissa.

2. GW13-sarja: Voidaan varustaa CJ-tyyppisellä sähkökäyttöisellä mekanismilla tai CS14-tyypin käsikäyttöisellä mekanismilla mekanismi, joka tarjoaa joustavamman toiminnan ja paremman luotettavuuden.

Tuotteen rakenne

GW8- ja GW13-sarjan suurjännitekytkimet muuntajan nollamaadoitusjärjestelmille käyttävät yksinapaisia rakenne, joka koostuu pääasiassa naparungosta ja käyttömekanismista.

1. Naparunko

Sisältää alustan, pylväseristeen, johtavan varren, koskettimet jne. Pylväseristin tarjoaa luotettavan sähköisen eristys, johtava varsi ja koskettimet muodostavat johtavan pääpiirin, ja alusta varmistaa vakaan asennus.

2. Toimintamekanismi

Ajaa johtavan varren pyörimään vivuston kautta, mikä toteuttaa erottimen avaus- ja sulkemistoiminnan kytkin. Tarkka asemointi ja vakaa toiminta takaavat selkeän ja luotettavan katkaisun avaamisen jälkeen.

Tuotteen ominaisuudet ja edut

1. Korkea turvallisuussuorituskyky

Käyttää korkealaatuisia eristysmateriaaleja ja tarkkaa kosketusrakennetta, jolla on erinomainen eristyslujuus ja Valokaarisammutusteho, mikä varmistaa turvallisen kuormittamattoman kytkennän.

2. Joustava käyttö

Tukee sekä sähköistä että manuaalista käyttötilaa mukautuen automaattiseen ohjaukseen ja paikan päällä tapahtuvaan manuaaliseen käyttöön eri skenaarioiden tarpeisiin.

3. Vahva sopeutumiskyky ympäristöön

Suunniteltu erityisesti ulkokäyttöön, kestää korkeita ja matalia lämpötiloja, kosteutta, korroosiota ja saasteita, sopii erilaisiin ankariin ulkoympäristöihin.

4. Vakaa ja luotettava toiminta

Tiukka materiaalin valinta ja prosessien valvonta yhdistettynä kattavaan laadunhallintajärjestelmään johtavat a alhainen vikaprosentti ja pitkäaikainen vakaa toiminta.

5. Yksinkertainen rakenne ja kätevä huolto

Kompakti rakenne, helppo asennus ja huolto, mikä vähentää tehokkaasti myöhempää käyttöä ja huoltoa kustannuksia.

Sovellustapaus

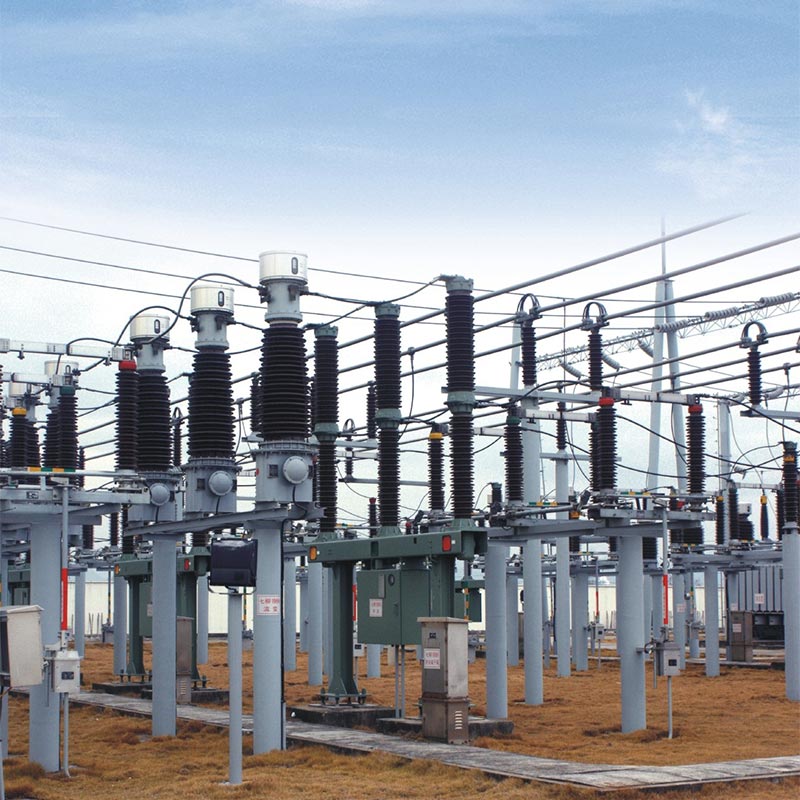

Tapaus 1: 220 kV kaupunkisähköasema Itä-Kiinassa

Itä-Kiinassa sijaitseva 220kV kaupunkikeskusasema käyttää muuntajaa varten Usune GW8-110kV suurjänniteerotinta Neutraali maadoitusjärjestelmä sen päämuuntajalle. Tämä sähköasema vastaa kaupungin sähkönsyötöstä keskus, joka vaatii erittäin korkeaa laitteiden luotettavuutta ja turvallisuutta. Vuonna 2022 käyttöönotosta lähtien laitteet on onnistuneesti suorittanut tuhansia nollapisteen vaihtotoimintoja. Vuosihuollon ja verkon aikana toimintatilan säädöt, sen joustava toiminta ja luotettava kosketinsuorituskyky ovat tehokkaasti varmistaneet huoltohenkilöstön henkilökohtainen turvallisuus ja sähköverkon vakaa toiminta.

Tapaustutkimus 2: Luoteis-tuulipuiston sähköasema

Suuri tuulipuiston sähköasema Luoteis-Kiinassa valitsi muuntajan nollamaadoitusjärjestelmään Usune GW13-72kV suurjännitekytkimet. Alueella on ankarat luonnonolosuhteet, suuret lämpötilaerot ja voimakkaat tuulet ja hiekkamyrskyt ja korkea korkeus. GW13-sarjan tuotteet erinomaisella ulkokäyttöisyydellä ja korroosiolla vastus, ovat toimineet vakaasti yli kolmen vuoden ajan tehden tehokkaasti yhteistyötä tuulipuiston muuntajan kanssa nollapisteen maadoitussuojajärjestelmä tuulivoimantuotannon turvallisen ja vakaan toiminnan varmistamiseksi järjestelmä ja sähkön sujuva verkkoliitäntä.

Tärkeimmät tekniset parametrit

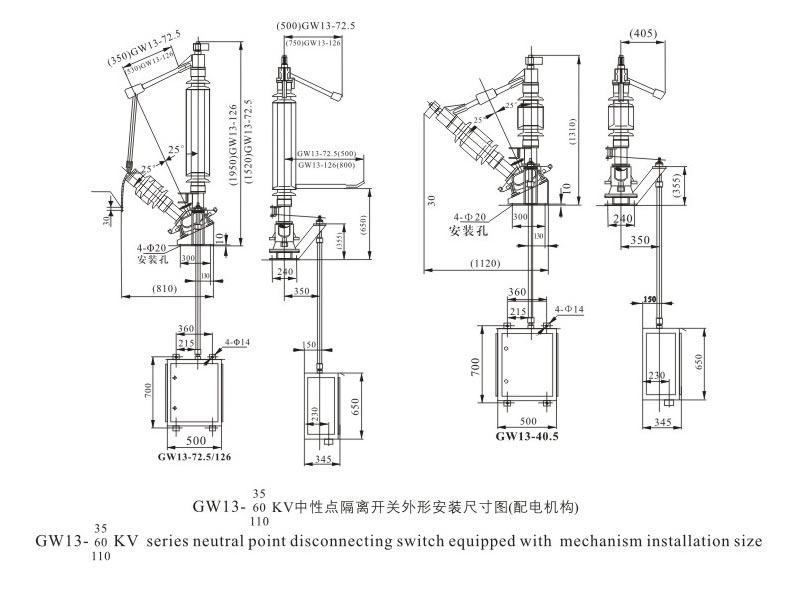

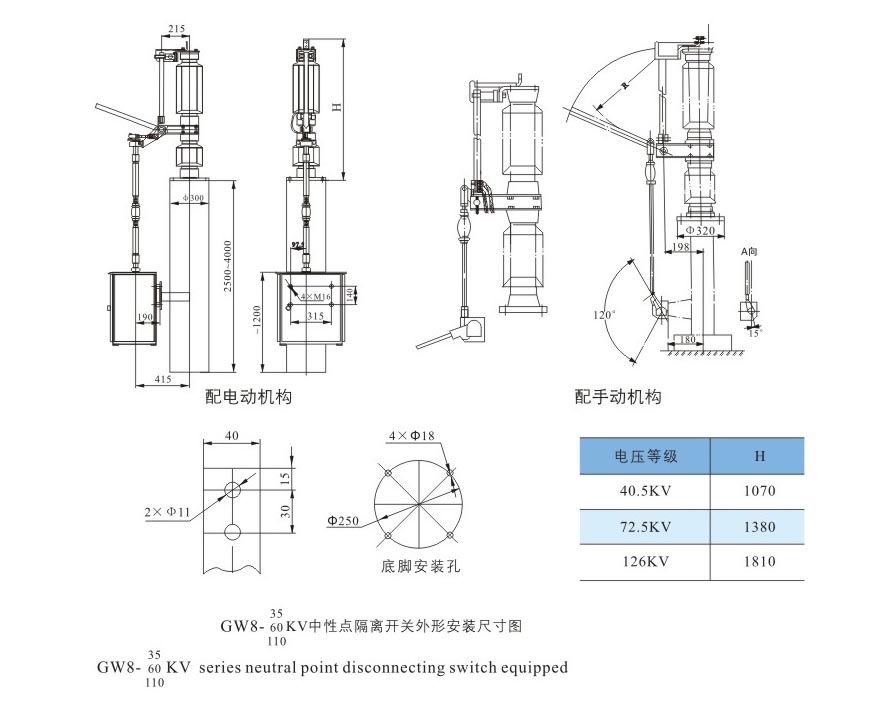

Ulkomitat

Projektin viite

Cas-avaruuden raketin laukaisuprojekti

Testiraportti

FAQ

Kysymys 1: Mitkä ovat tärkeimmät erot Usune GW8- ja GW13-sarjan nollapisteen erotuskytkimien välillä?

V: Ydinero on yhteensopivassa toimintamekanismissa ja joissakin rakennesuunnitelmissa. GW8-sarja on varustettu CJ-tyypin sähkömekanismilla tai CS8-tyypin manuaalisella mekanismilla; GW13-sarja on varustettu a CJ-tyyppinen sähkömekanismi tai CS14-tyyppinen manuaalinen mekanismi. Rakenteellisesti siinä on optimoitu pyörivä kosketin muotoilu, joka tarjoaa parannetut itsepuhdistuvat ominaisuudet ja soveltuu paremmin ankariin ulkoympäristöihin.

Kysymys 2: Voiko Usunen neutraaleja maadoituskatkaisimia käyttää korkealla ja korkean lämpötilan alueilla?

V: Kyllä. Tämä sarja on suunniteltu erityisesti ulkokäyttöön, ja se soveltuu hyvin ympäristöön. Se voi toimia normaalisti korkeuksissa ≤1000m (korkeampia korkeuksia voidaan mukauttaa) ja lämpötiloissa -40 ℃ - +40 ℃. Se sillä on erinomainen kosteudenkestävyys, saastumisenkestävyys ja korroosionkestävyys. Erityinen korroosionesto- ja jäänestohoitoja voidaan tarjota käyttäjien tarpeiden mukaan.

Johtopäätös

Usune GW8- ja GW13-sarjan muuntajat (korkeajännitekatkaisin muuntajan neutraalille maadoitusjärjestelmälle) ovat korkealaatuisia tuotteita, joissa on edistynyt teknologia, luotettava laatu ja erinomainen suorituskyky. Kuten a ammattimainen valmistaja ja toimittaja Kiinassa, Usune noudattaa aina ensin laadun periaatteita ja asiakas ennen kaikkea tarjoamalla turvallisia, luotettavia ja tehokkaita suurjännitesähkölaiteratkaisuja maailmanlaajuisesti sähköjärjestelmän asiakkaita. Niistä nollapisteen maadoituskatkaisijatuotteet ovat yleistyneet voimateollisuuden asiakkaiden tunnustusta ja luottamusta heidän runsaan käytännön sovelluskokemuksensa ja kattava myynnin jälkeinen palvelu.
