Erotuskytkin 110kv 1250a 2000a

110kV 1250A 2000A erotinkytkin on kolmivaiheinen AC 50Hz ulkokäyttöinen suurjännitesähkölaite, jossa on nimellisjännite 126kV (110kV taso) ja nimellisvirta 1250A/2000A. Sitä käytetään pääasiassa avaamiseen ja sulkemiseen toimintaa kuormittamattomissa olosuhteissa, eristäen huoltolaitteet luotettavasti jännitteisistä linjoista ja muodostaen selkeästi näkyvä tauko.

Usune on ammattimainen tehdas, joka on erikoistunut suurjännitekojeistojen tutkimukseen ja kehitykseen ja valmistukseen tuotteet 110kV pääsiirtoasemille, jotka täyttävät sähköverkon turvallisen toiminnan vaatimukset.

Rakenteelliset ominaisuudet

1. Kaksisarainen vaakasuuntainen pyörivä rakenne

Jokaisessa vaiheessa on kaksi eristettyä pylvästä, jotka pyörivät synkronisesti 90° vaakasuunnassa avautumisen ja sulkemisen saavuttamiseksi; the pohja on valmistettu kuumasinkitystä teräksestä tiivistetyillä laakereilla, mikä tekee siitä korroosionkestävän ja kestävän.

2. Korkean johtavuuden kontaktijärjestelmä

110kV 1250A 2000A erottimen jaetut pääkoskettimet on valmistettu hopeoidusta kuparista, mikä johtaa alhainen kosketusresistanssi, suuri virrankantokyky ja minimaalinen ylikuumeneminen pitkäaikaisen käytön aikana.

3. Valinnainen maadoituskytkin ja lukitus

Maadoituskytkimillä varustetut mallit on varustettu luotettavilla mekaanisilla lukituksilla, jotka noudattavat tarkasti järjestystä "pääkytkin auki → maadoituskytkin kiinni; maadoituskytkin auki → pääkytkin kiinni", estää tehokkaasti väärinkäyttö.

4. Joustava toimintamekanismi

Voidaan konfiguroida CS14G- tai CS17G-manuaalimekanismeihin tai CJ6B- tai CJ11-sähkömekanismeihin, jotka tukevat paikallisia ja kaukosäädin.

Tärkeimmät tekniset parametrit

Sovelluksen edut

1. Korkea luotettavuus

- Valmistettu käyttämällä kehittyneitä tuotantolaitteita ja tiukkoja testausmenetelmiä tuotteen johdonmukaisuuden varmistamiseksi vakautta.
- Laadukkaat vakiomateriaalit ja hieno ammattitaito luovat vankan perustan tuotteiden laadulle.
- Kattava laatujärjestelmä kattaa koko tuotantoprosessin raaka-aineiden varastoinnista valmiin tuotteen toimitus.

2. Laaja sopeutumiskyky ympäristöön

- Vakiomallit voivat toimia vakaasti lämpötila-alueella -40 ℃ - +40 ℃, mikä sopii useimmille alueille.
- Saastumista kestävässä tyypissä (GW4-126W) on parannettu eristys, mikä tekee siitä ihanteellisen erittäin saastuneille alueille kuten rannikkoalueet, teollisuusalueet tai alueet, joilla on paljon pölyä, suolasuihkua tai kemiallista korroosiota.
- Se kestää ankarat sääolosuhteet, kuten voimakkaat tuulet, rankkasateet ja lumimyrskyt.

3. Turvallinen ja kätevä käyttö

- Selkeä mekaaninen lukitusmekanismi ehkäisee tehokkaasti väärinkäytöksiä, mikä varmistaa henkilöstön ja turvallisuuden varusteita.
- 110kV 1250A 2000A erottimella on kompakti rakenne, joka vaatii vähän asennustilaa, joten se helppo asentaa, säätää ja huoltaa.
- Näkyvät keskeytyskohdat takaavat intuitiivisen turvallisuuden huoltotoimenpiteille.

Käytännön sovellustapaus

1. Tapaustutkimus: 110 kV tuulipuiston ala-asema kaakkoisrannikolla

2. Hankkeen tausta: 110 kV tuulipuisto Kiinan kaakkoisrannikolla, alueella, jolla on paljon suolaa suihkepitoisuudet, korkea kosteus ja vakava saastuminen.

3. Sovellettu tuote: Usune GW4-126W 2000A saastumisenestokytkin (12 sarjaa)

4. Käyttöönoton tulokset:
- Onnistuneesti toiminut 5 vuotta ilman vikoja, sopeutuen ankaraan rannikon suolaruiskutusympäristöön.
- Saastumista estävä komposiittieriste säilytti erinomaisen eristyskyvyn ilman virumispurkausta tai pilaantumisen paisunta.
- Hopeoidut koskettimet säilyivät kirkkaina, tasaisella kontaktivastuksella, eikä alla tapahtunut ylikuumenemista pitkäaikainen 1800A käyttövirta.

5. Projektipäällikön palaute: "Usune-katkaisin osoitti erinomaisen saastumisenestokyvyn, täysin täyttää rannikon tuulipuistojen tiukat ympäristövaatimukset."

Tärkeimmät tekniset parametrit

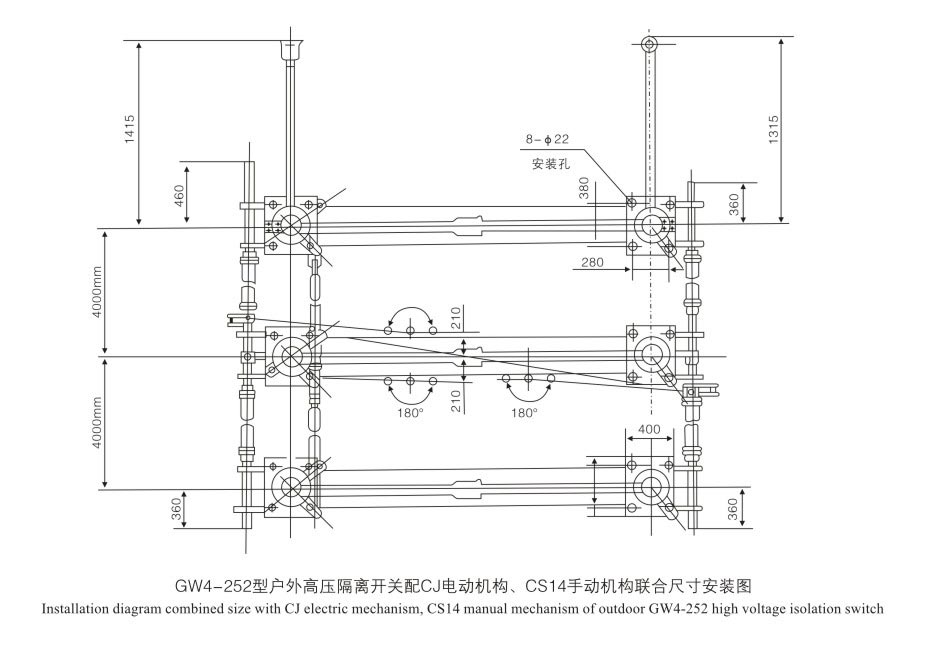

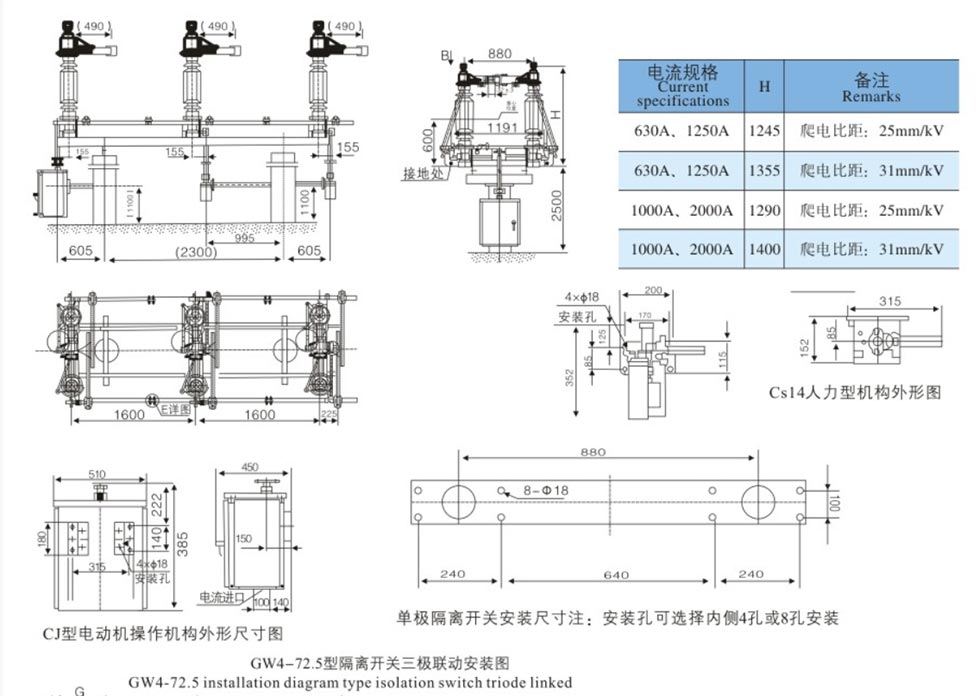

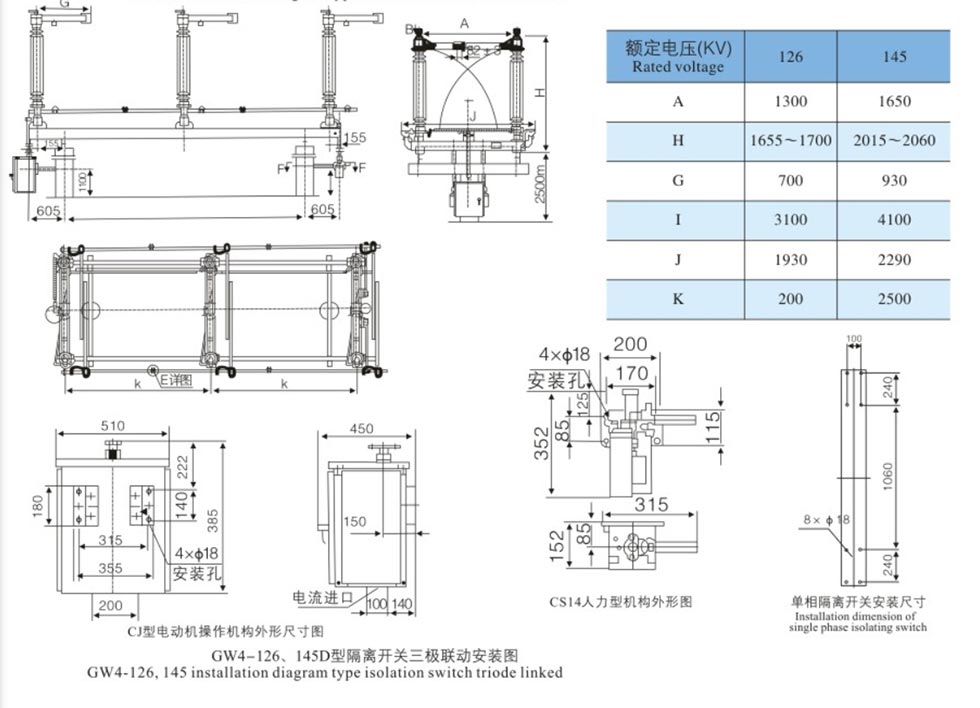

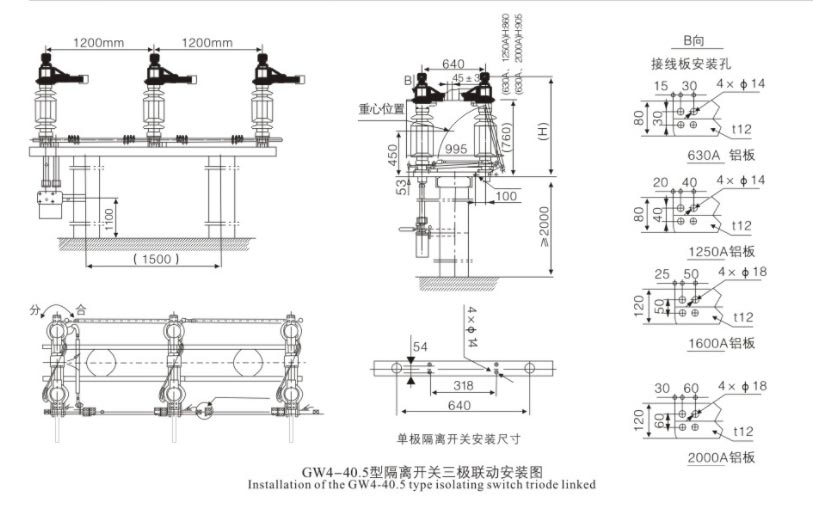

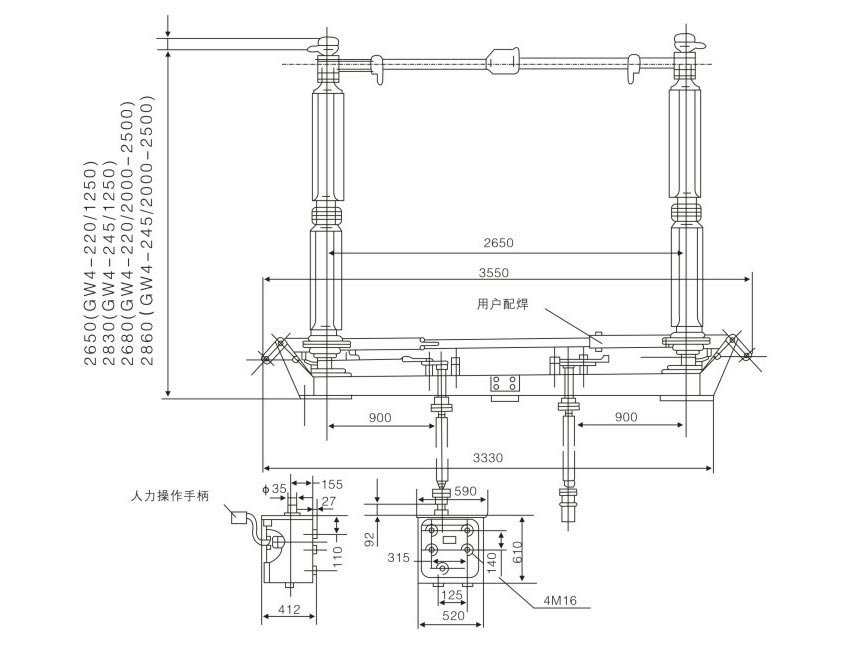

Ulkomitat

ASENNUS JA KÄYTTÖÖNOTTO

1. Tarkastus ennen asennusta

• Eristeet: Ei halkeamia, vaurioita tai likaa.
• Kontaktit: Puhdas, hopeoitu pinta ehjä.
• Kiinnikkeet: Kaikki pultit kiristetty.
• Mekanismi: Tasainen pyöriminen; voitele liikkuvat osat.

2. Säätö

• Eristimen pystysuuntaisuus: Säädä välilevyillä (enintään 3 mm per paikka).
• Kolmivaiheinen synkronointi: Säädä kampivartta ja vivustotangot.
• Kosketuspaine: Varmista oikea sisäänvienti ja paine.

KÄYTTÖ

• Käytä vain NO LOAD -tilassa; varmista, että katkaisija on auki.
• Manuaalinen käyttö: Käytä ohjauskahvaa; vältä liiallista voimaa.
• Moottoroitu käyttö: Käytä paikallista/kaukosäädintä; monitorin asento.
• Lukitus: Älä pakota toimintaa, jos se on lukittu.

HUOLTO

• Määräaikaishuolto: 1–2 vuoden välein.
• Puhdista eristeet ja koskettimet; levitä teollista vaseliinia.
• Voitele laakerit ja voimansiirron osat.
• Tarkista löystyneet pultit, kuluneet koskettimet ja eristevauriot.
• Oikosulun jälkeen: Tarkasta välittömästi.

VIANETSINTÄ

• Ei voi toimia: Tarkista lukitus, juuttunut vivusto tai moottorivika.
• Asynkroniset vaiheet: Säädä ristikytkentätankoja.
• Koskettimen ylikuumeneminen: Puhdista ja kiristä uudelleen; tarkista hopeointi.

Projektin viite

Cas-avaruuden raketin laukaisuprojekti

Testiraportti

FAQ

Q1: Mitkä ovat tärkeimmät erot 1250A ja 2000A katkaisikytkimien välillä?

V: Ydinero on nimellisvirran kantokyky. 1250A soveltuu keskisuurelle kuormitukselle 110kV sähköasemille, kun taas 2000A soveltuu suurvirtapäämuuntajan tulo- ja lähtöpiireihin. The rakenne, eristysluokka ja asennusmitat ovat periaatteessa samat.

Q2: Voidaanko tätä 110kV 1250A 2000A erotinta käyttää rannikolla tai erittäin saastuneilla alueilla?

V: Kyllä. Saatavilla on saastumista estäviä (W-tyyppisiä) tuotteita, joiden ryömintäetäisyys on 31,5 mm/kV. He käyttävät saastumista estävät posliinieristeet tai komposiittieristeet, ja ne kestävät suolasumua ja pölykorroosiota.

Q3: Mitä teknistä tukea Usune voi tarjota toimittajana?

V: Voimme tarjota valintaratkaisuja, asennuspiirustuksia, paikan päällä tapahtuvaa käyttöönotto-opastusta ja ilmaisen korjauksen palvelut takuuaikana. Vakiomallit toimitetaan nopeasti vastaamaan tehon aikavaatimuksia verkkoprojektit.
