110kv 126kv irrotuskytkin

Zhejiang Usune Electric Co., Ltd. on ammattimainen suurjännitesähköalan yritys, joka on omistautunut suunnitteluun, tutkimukseen 12kV–245kV sisä- ja ulkokäyttöisten suurjännitelaitteiden kehitys, tehdastuotanto ja maailmanlaajuinen myynti. Sen ydintuotteita ovat tyhjiökytkimet, SF6-katkaisijat, erokytkimet, kuormakytkimet ja GW4 sarja 110kv 126kv irrotuskytkin eristin. Yritys hyödyntää kehittyneitä tuotantolaitteita, tiukkaa testausta prosessit, standardoitu materiaalivalinta, erinomainen ammattitaito ja kattava laatujärjestelmä luoda vankan perustan tuotteiden laadulle.

Tuotteen yleiskatsaus

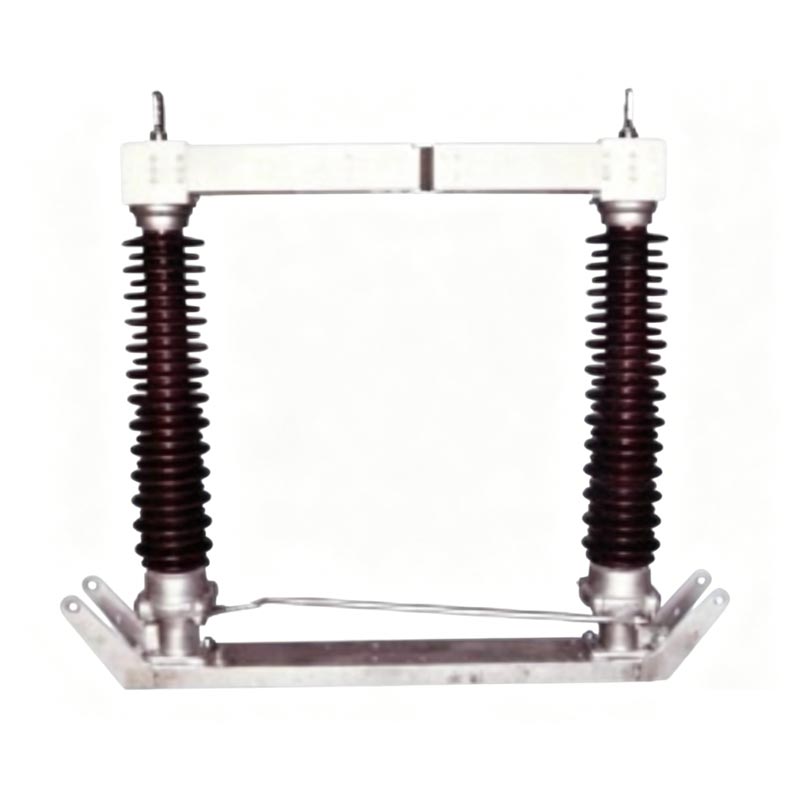

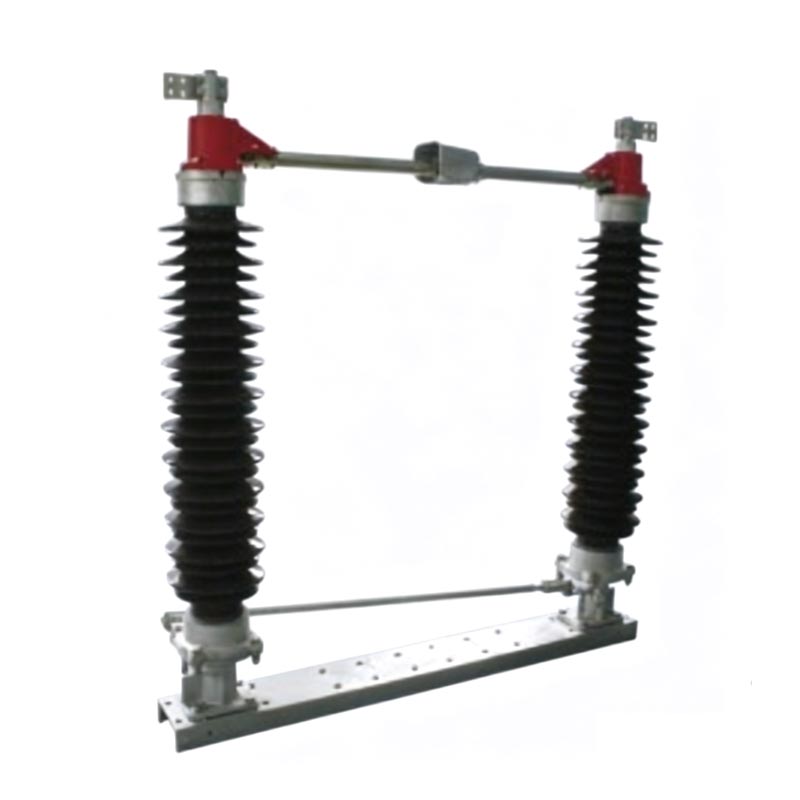

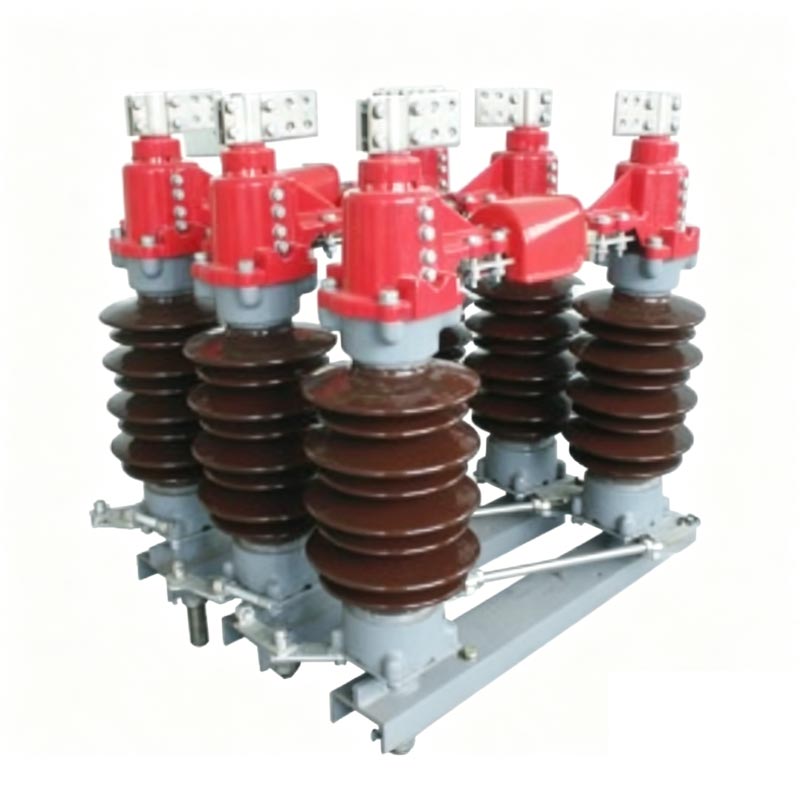

Usune GW4 -sarjan ulkokäyttöinen suurjännitekatkaisin on ydinlaite 110kV ja 126kV teholla järjestelmät. Sitä käytetään ensisijaisesti piirin kytkemiseen kuormittamattomissa olosuhteissa, mikä tarjoaa näkyvän eristystilan laitteiden huolto ja käyttäjän turvallisuuden varmistaminen. Sähköinen ja mekaaninen suorituskyky 110kv 126kv Disconnect Switch Isolator on täysin yhteensopiva kansallisten standardien GB1985 "AC High Voltage Disconnect Switches ja Maadoituskytkimet", DL486 "AC High Voltage Disconnect Switch Tilauksen tekniset ehdot" ja IEC kansainvälinen standardit.

Rakenteelliset ominaisuudet:

1. Rakenteen tyyppi: Kaksipylväinen yksinapainen rakenne; kolme napaa on kytketty mekaanisesti akselin kautta synkroninen toiminta.
2. Ydinkomponentit: Koostuu tukevasta pohjasta, hyvin eristävästä posliinipilarista ja tarkasti johtavasta järjestelmästä.
3. Toimintamekanismi: Jokainen pylväs sisältää kaksi keraamista pilaria, jotka on asennettu laakereihin. Johtava kytkin on jaettu kahteen puolikkaaseen, jotka pyörivät vaakasuunnassa 91° silloitusmekanismin avulla synkronisen avautumisen saavuttamiseksi ja sulkeutuvat samaan suuntaan.
4. Kontaktipiste: Sijaitsee kahden keraamisen pilarin välissä, mikä varmistaa vakaan kosketuksen ja erittäin alhaisen vastuksen.

Tekniset edut:

1. Yhteensopiva ja luotettava: Täysin yhteensopiva kansallisten ja IEC-standardien kanssa, tarjoaa vakaan suorituskyvyn ja pitkän käyttöikä.
2. Erinomainen eristys: Korkealaatuiset keraamiset pilarit tarjoavat korkean eristyslujuuden ja erinomaisen saastumisen eston ja välähdyksenestokyky.
3. Tasainen toiminta: Tarkka kytkentämekanismi varmistaa joustavan ja tasaisen toiminnan minimaalisella mekaanisella kulumisella.
4. Kätevä asennus ja huolto: Kompakti ja kohtuullinen rakenne, helppo asennus paikan päällä ja minimaalinen huolto.
5. Vahva sopeutuvuus ympäristöön: Soveltuu erilaisiin ulkoilmastoihin, mukaan lukien korkeat, saastuneet ja rannikkoalueet.

Reaalimaailman sovellustapaus

1. Projektin nimi: Itä-Kiinan 110 kV:n kaupunkien sähköaseman päivitysprojekti
2. Sijainti: Zhejiangin maakunta, Kiina
3. Aika: 2024-2025
4. Yksityiskohdat: Usune toimitti 36 GW4-126kV erokytkintä tähän keskeiseen kaupunkien sähköverkon päivitysprojektiin parantaakseen 20 neliökilometrin liike- ja asuinalueen sähkönsyötön luotettavuus.
5. Toimintakyky: Asennus ja käyttöönotto suoritettiin onnistuneesti 45 päivän kuluessa. Vakaa toiminta saavutettiin kesän huippukuormalla (1,2-kertainen nimellisvirta) vuonna 2025 ilman ylikuumenemista tai huonoa kontaktia ongelmia. Vuosittaisissa eristys- ja mekaanisissa tarkastuksissa ei havaittu virheitä. Huoltotyömäärä väheni 40 % verrattuna vanhoihin kytkimiin, mikä parantaa merkittävästi sähköasemien kunnossapitoturvallisuutta.
6. Asiakaspalaute: "Usune erokytkimet ovat parantaneet merkittävästi sähköaseman turvallisuutta ja tehokkuutta toimintaa. Niiden laatu ja vakaus ovat erinomaisia. Valitsemme jatkossakin Usunen ensisijaiseksi toimittajaksemme."

Tärkeimmät tekniset parametrit

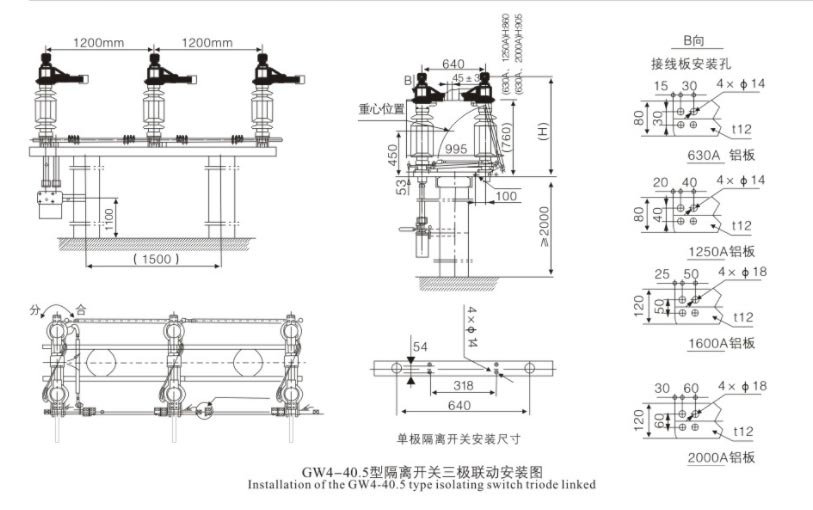

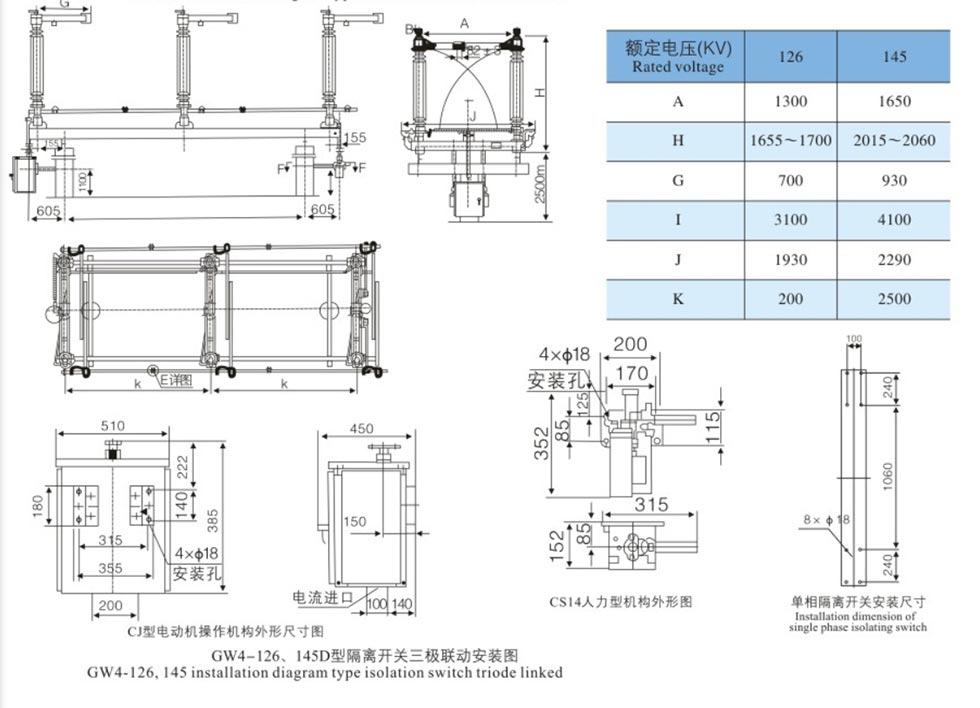

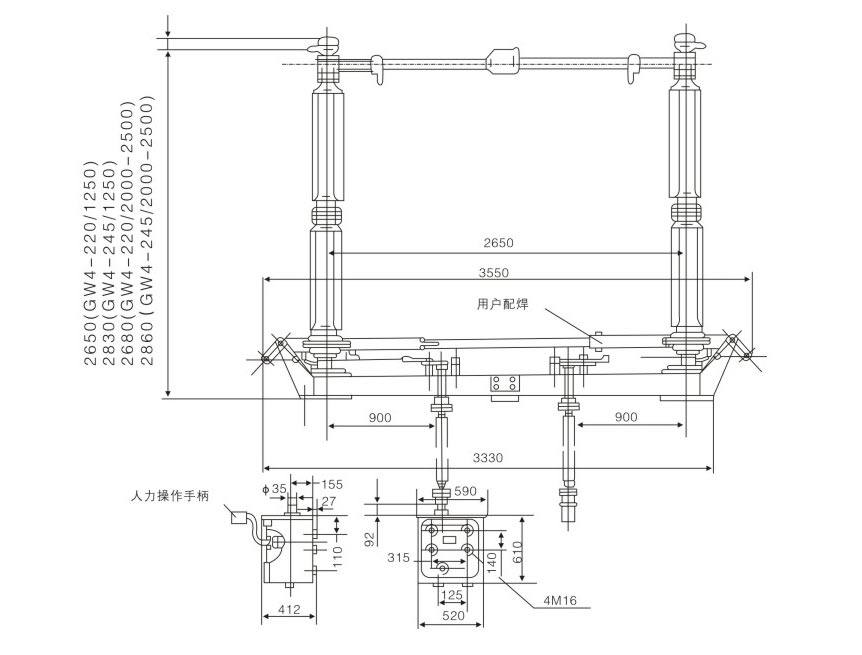

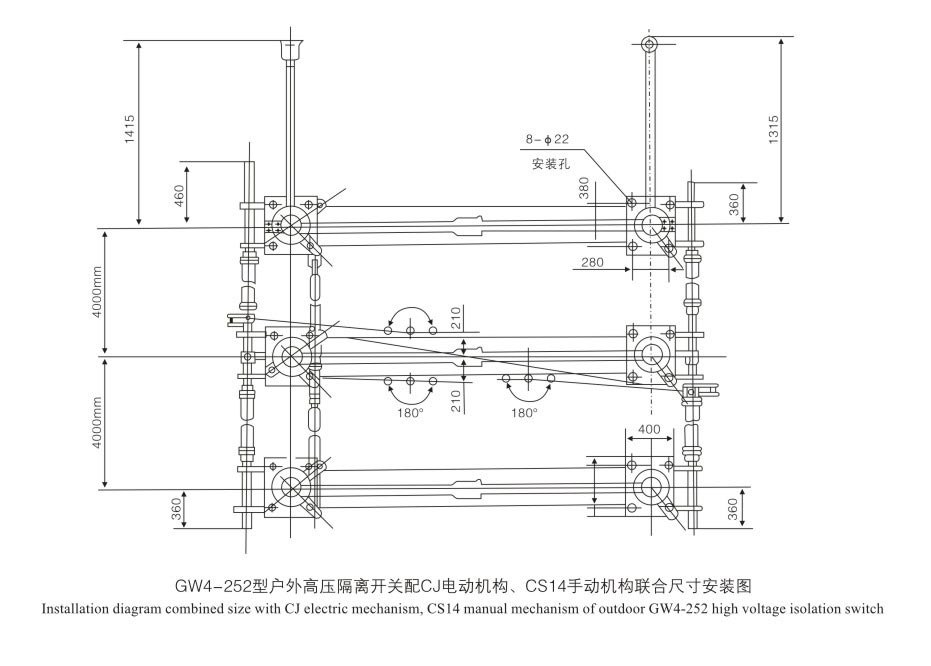

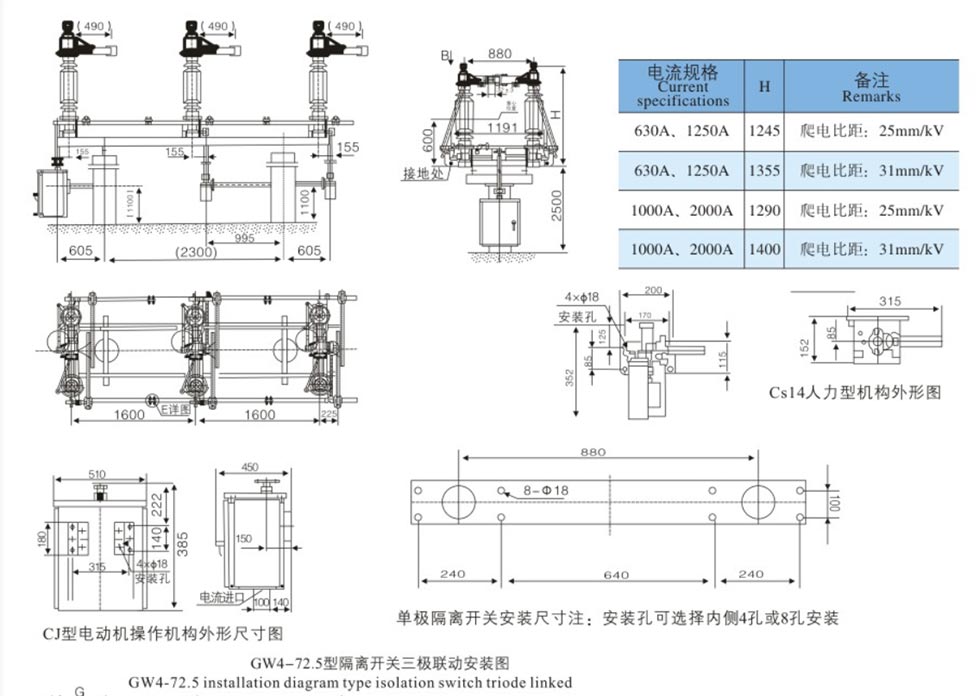

Ulkomitat

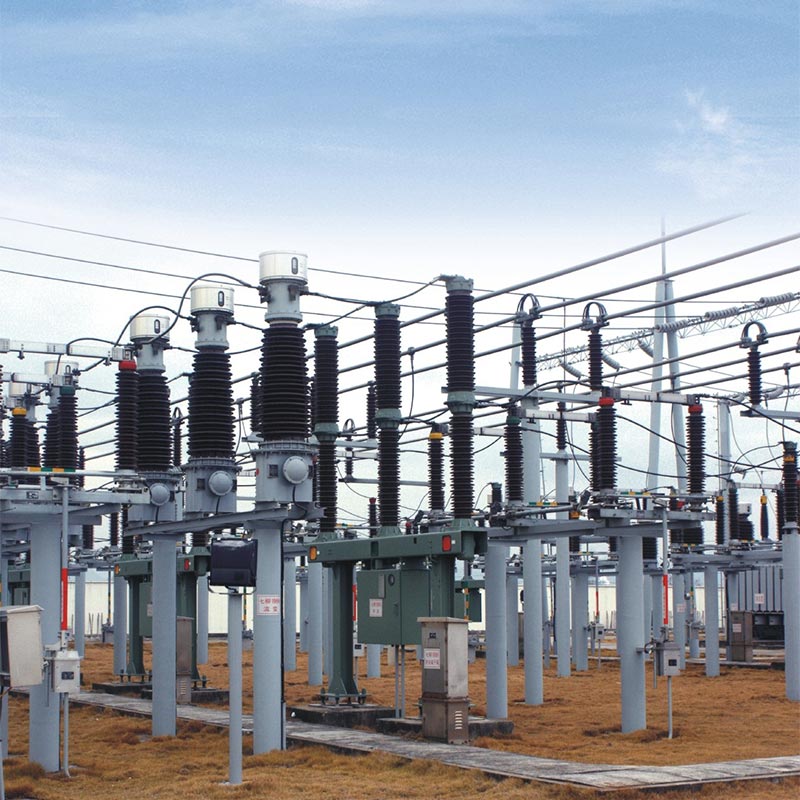

Projektin viite

Cas-avaruuden raketin laukaisuprojekti

Testiraportti

FAQ

Kysymys 1: Voiko GW4-sarjan 110 kV 126 kV erotuskytkin katkaista kuormitusvirran tai oikosulkuvirran?

V: Ei. 110kv 126kv erottimet on suunniteltu vain piirikytkentään kuormittamattomissa olosuhteissa jännitteen kanssa. Niitä tulee käyttää yhdessä katkaisijoiden kanssa. Ennen käyttöä piirin on oltava irrotetaan katkaisijalla virrankatkaisun varmistamiseksi ennen katkaisijan käyttöä.

Q2: Mihin ympäristöolosuhteisiin tämä tuote sopii?

V: Se voi toimia vakaasti seuraavissa ympäristöissä: ympäristön lämpötila -30 ℃ - +40 ℃; korkeus ≤2000m (korkeampi korkeusmalleja voidaan räätälöidä pyynnöstä); pilaantumisen taso yleisestä kohtalaiseen ja raskaaseen (saastumista kestäviä malleja on saatavilla); tuulen nopeus ≤35m/s; seisminen intensiteetti ≤8 astetta.

Johtopäätös

Ammattimaisena korkeajännitesähkölaitteiden valmistajana Usune Electricin GW4-sarja 110kv 126kv Disconnect Switch Isolator Isolaattorit yhdistävät edistyneen suunnittelun, korkealaatuiset materiaalit ja tarkan valmistuksen, mikä tekee niistä ihanteellisen valinnan voimalaitoksille, sähköasemille ja suurille teollisuuslaitoksille. Ne tarjoavat turvallisia, luotettava ja pitkäkestoinen sähköeristyssuoja. Perustuu kattavaan laatujärjestelmään ja kypsään kenttään Suorituskykyyn, Usune on sitoutunut tukemaan erilaisia kriittisiä sähköinfrastruktuuriprojekteja maailmanlaajuisesti.
