Eristyskytkin Outdoor Manual Motorized on Usunen ydintuote, joka on suunniteltu erityisesti ulkoilman vaihtovirtaan. piirit, joiden nimellistaajuus on 50 Hz ja nimellisjännite 35 kV ~ 170 kV. Se on keskeinen varuste varmistaa sähköjärjestelmien turvallisen ja vakaan toiminnan ja voi toimia myös tämän sarjan perusyksikkönä johdannaiset tuotteet. Tuotteet on valmistettu tiukasti IEC 62271-102 "High Voltage AC" erokytkimet ja maadoituskytkimet" ja IEC 60694 "Yleiset tekniset ehdot suurjännitekojeistoille ja ohjauslaitteet", varmistaen ammattitaidon ja tuotteiden luotettavuuden.
Tässä kytkimessä on vaakasuora pyörivä kytkinrakenne, korkea eristystaso ja voimakas saastuminen vastus, vakaa mekaaninen suorituskyky ja kätevä asennus ja huolto. Se tukee sekä manuaalista että sähkökäyttöinen ja se voidaan konfiguroida tarvittaessa maadoituskytkimellä. Se soveltuu kovaan ulkokäyttöön ympäristöissä, kuten korkeissa korkeuksissa, alhaisissa lämpötiloissa ja voimakkaassa saastumisessa. Luotettavana toimittajana Usune tiukasti noudattaa kansainvälisiä standardeja ja valvoo tiukasti tuotteiden laatua tarjotakseen asiakkaille korkealaatuisia, turvalliset ja kestävät erotuskytkimet.
Ulkokäyttöön tarkoitettua manuaalista moottoroitua eristyskytkintä käytetään laajalti ulkona olevissa voimansiirto- ja jakelujärjestelmissä sähköverkoissa, teollisuus- ja kaivosyrityksissä, kaupunkirakentamisessa ja uuden energian sähköntuotannossa. Se on sopii sovelluksiin, jotka vaativat toistuvaa virrankatkaisua ja turvahuoltoa, ja sopii erityisen hyvin ankariin ulkoympäristöihin varmistaen tehokkaasti virransyötön jatkuvuuden ja turvallisuuden.
Tuotteella on erinomainen tekninen suorituskyky ja se kattaa useita eri ominaisuuksia. Sen ydinparametrit ovat
seuraavasti:
- Nimellisjännite: 35kV ~ 170kV
- Nimellisvirta: 630A ~ 2500A
- Nimellinen lyhytkestoinen kestovirta: 20kA/s ~ 50kA/s
- Nimellishuippukestovirta: 50kA ~ 125kA
- Pääpiirin vastus: ≤125μΩ (vaihtelee mallin mukaan)
- Yhden minuutin tehotaajuuden kestojännite: 80kV ~ 200kV
- Salamaimpulssin kestojännite: 115kV ~ 860kV (vaihtelee mallin ja maadoituskytkimen mukaan)
- Käyttömekanismi: manuaalinen (CS11, CS17D, CS14G-sarja) tai sähköinen (CJ2-tyyppi)

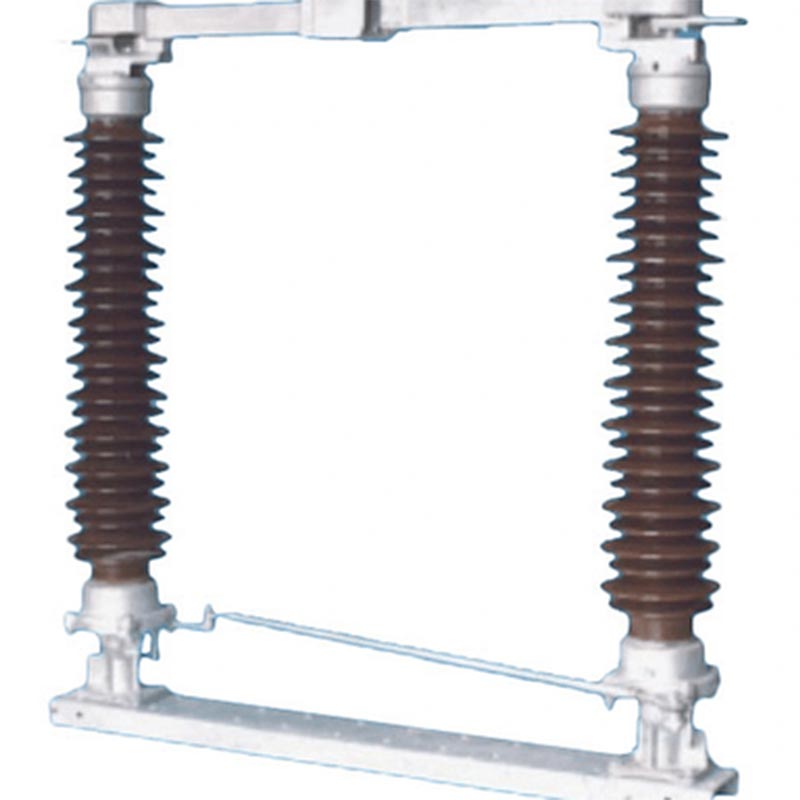

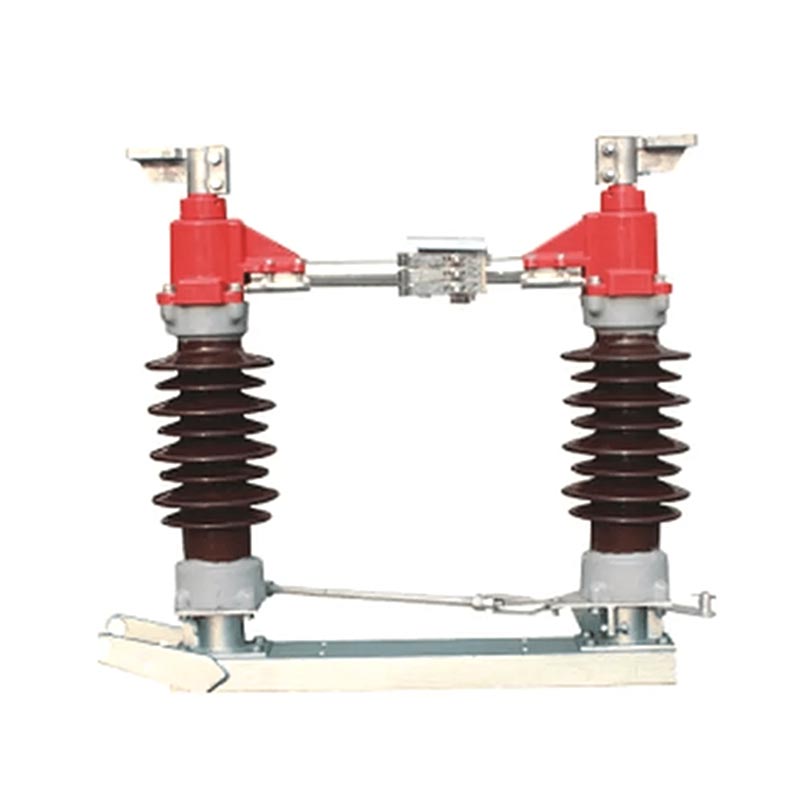

Isolation Switch Outdoor Manual Motorized käyttää kaksitolppaista kättelyrakennetta. Jokainen vaihe koostuu pohjasta, posti eristimet, lähtevät liittimet ja koskettimet. Kaksi tolppaeristettä on asennettu rinnakkain toistensa kanssa laakeripesät jalustan molemmissa päissä ja kohtisuorassa alustaan nähden. Johtava pääosa pyörii noin 90° pylväseristimien kanssa. Keskikoskettimessa on itsepuhdistuva pyörivä rakenne, joka poistaa pölyn ja likaa koskettimesta avaamisen ja sulkemisen aikana, mikä varmistaa luotettavan kosketuksen. Pyörivät osat ottavat tiiviin, huoltovapaa muotoilu ja voimansiirron komponentit käyttävät ruostumatonta terästä ja molybdeeniä disulfidipitoisia nailonholkkeja, jotka ovat korroosionkestäviä ja ruostumattomia.
Kosketussormissa on käytetty uudentyyppistä erittäin lujaa, korkeaa johtavuutta ja erittäin elastista materiaalia. He luottavat omaa joustavuuttaan kiinnittää koskettimet, välttäen jousikorroosion ja lämpöhehkutuksen aiheuttamat kosketusvauriot. Tämä johtava komponenttirakenne on saanut kansallisen hyödyllisyysmallipatentin.
Soveltuu korkeuksiin ≤2000m, ympäristön lämpötiloihin -40℃ - +40℃, tuulen nopeuksiin ≤34m/s ja seismiseen voimakkuuteen ≤8 astetta. Ryömintäetäisyys täyttää GB/T5582:n luokan III tai IV vaatimukset. Vahva saastumisenkestävyys ja kuorrutus (jään paksuus ≤10mm).
Tukee sekä manuaalista että sähköistä käyttöä, valittavissa tarpeen mukaan. Manuaalinen mekanismi on helppokäyttöinen sähkömekanismia (CJ2-tyyppiä) käyttää AC-moottori alennusvaihteen kautta, mikä tarjoaa korkean hyötysuhteen ja työtä säästävä suorituskyky.
Kun se on varustettu maadoituskytkimellä, johtava pääpiiri ja maadoituskytkin ovat luotettavia lukittu, varmistaen, että maadoituskytkin ei voi sulkeutua, kun päävirtapiiri on kiinni, ja päinvastoin, estää tahattoman käytön.
Vaihevaiheiset ja pystysuorat kiertokanget käyttävät kiristysrakennetta, mikä eliminoi tappien ja hitsaus, mikä johtaa korkeaan asennuksen tehokkuuteen. Pyörivät osat ovat huoltovapaita, mikä yksinkertaistaa rutiinia tarkastukset ja huolto, mikä vähentää pitkän aikavälin käyttökustannuksia.

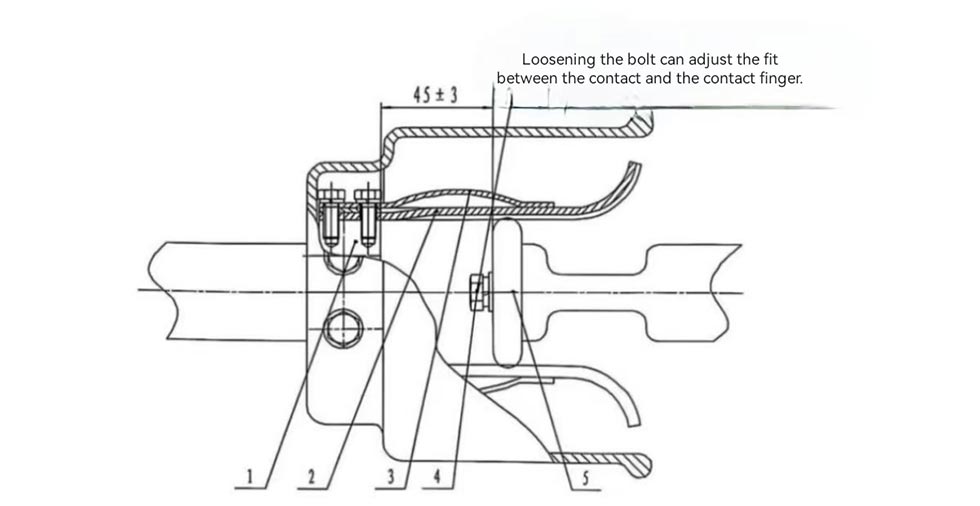

1. Sormen kosketusalusta
2. Sormen kosketus
3. Magneettinen lukkolevy
4. Pultti
5. Ota yhteyttä
Kuva 2 Kaavio hallitsevista sähköisistä kosketuspisteistä

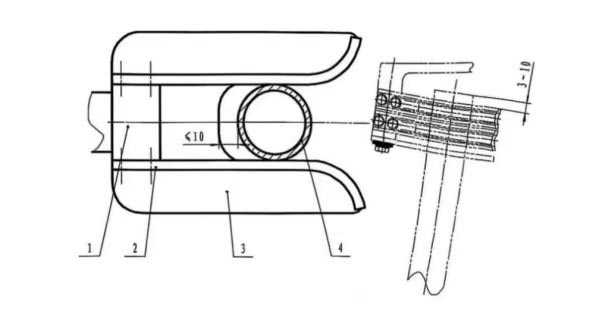

1. Hio veitsen staattinen kosketinpää
2. Kosketa sormi
3. Asennuslevy
4. Hiotaan veitsen putki
Kuva 3 Kaaviokaavio maadoitusputken ja asemointilevyn sijainnista

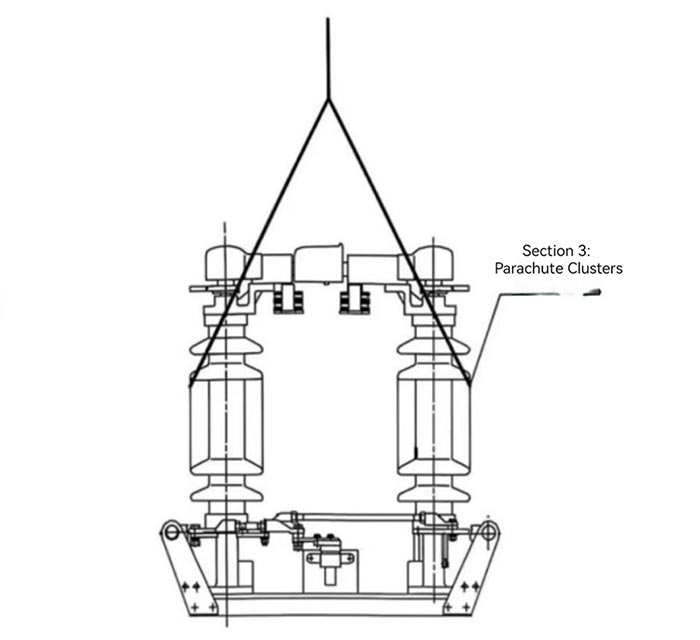

Kuva 4 Nostokaavio
Tapaustutkimus: High-Altitude Power Grid -projekti Länsi-Kiinassa

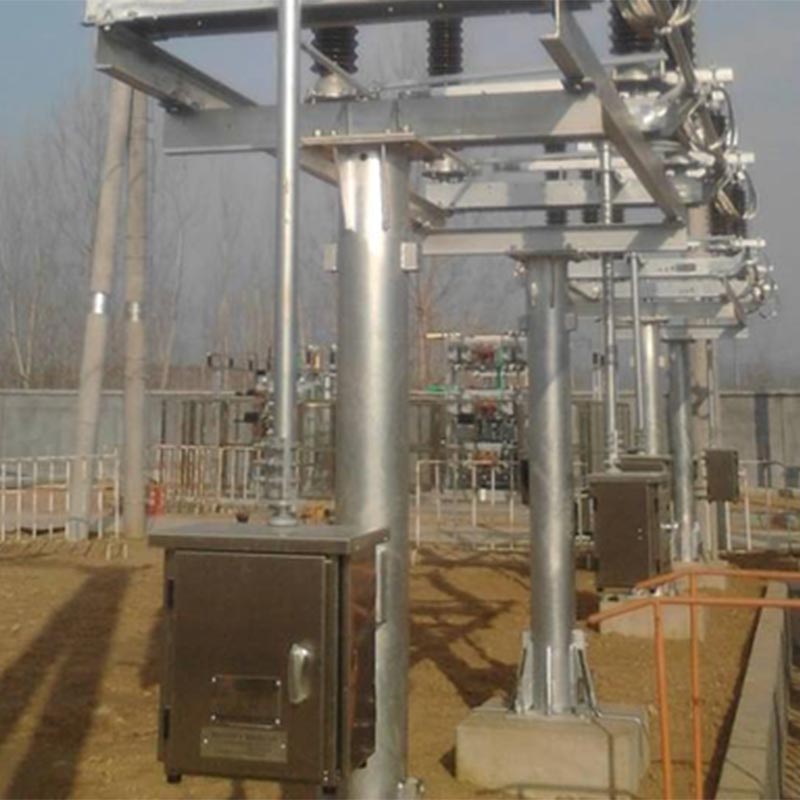

Eräs Länsi-Kiinan sähköverkkoyhtiö on toteuttamassa 110 kV voimajohtojen päivitysprojektia. Sijaitsee osoitteessa an 1800 metrin korkeudessa hankkeen keskimääräinen vuotuinen lämpötila on -15 ℃ - 25 ℃, usein voimakkaita tuulia ja kovaa lumisadetta talvella. Projekti valitsi Usune GW4(A)-126(D)(W)/1250 katkaisijat (varustettu CJ2:lla sähköiset käyttömekanismit ja maadoituskytkimet). Viimeisten kolmen vuoden aikana tuote on osoittanut erinomainen sopeutuvuus ympäristöön ilman eristeen vaurioita tai kosketusylikuumenemista. Avaaminen ja sulkeminen toiminta on sujuvaa, ja se voi silti toimia normaalisti jopa 8 mm jäätä talvella, mikä varmistaa vakaa sähköverkon toiminta. Valmistajana Usune toimitti paikan päällä asennusohjeita ja säännöllisesti hankkeen ylläpitopalvelut ansaitsemalla asiakkaalta paljon kiitosta.
A1: Suurin syy käsikäyttöisen vääntömomentin lisääntymiseen on, että voiteluöljyn pyörivissä osissa voimansiirtojärjestelmä on kuivunut, likaantunut tai akselin tapit ovat ruostuneet, mikä lisää voimansiirtoa vastus. Ratkaisu: Lopeta ensin toiminta. Kun olet varmistanut, että erotuskytkin on auki-asennossa ja korkeajännitejohto on maadoitettu, pura pyörivät osat, puhdista kerääntynyt lika ja ruoste ja levitä sopiva määrä voiteluainetta. Jos ongelma jatkuu, ota yhteyttä Usenen huoltopalveluun ammattimainen korjaus. Usunen tehtaalla on ammattitaitoinen korjaushenkilöstö ja varaosat, jotka tarjoavat oikea-aikaista tukea.
A2: Sitä voidaan käyttää alueilla, joilla on lievä tai kohtalainen kemiallinen korroosio. Tärkeimmät varotoimet: 1. Ilmoita toimittajalle ympäristön korroosiotaso tilauksen yhteydessä. USune räätälöi ruosteenestokäsittelyn (kuten hot-dip lujitettujen teräsosien galvanointi ja erityisten korroosionestoeristeiden valinta); 2. Puhdista säännöllisesti eristeiden ja johtavien osien pinta syövyttävien aineiden poistamiseksi; 3. Lyhennä rutiinitarkastusta sykli, keskittyen kosketuspinnan ja eristimen kunnon tarkistamiseen ja vaihda vaurioituneet osat viipymättä. varten alueilla, joissa on voimakasta kemiallista korroosiota, ota yhteyttä USunen tekniseen osastoon räätälöityjä ratkaisuja varten.
Jokainen Usune Isolation Switch Outdoor Manual Motorized on varustettu täydellisillä asennustarvikkeilla ja Asiakkaan tilaama käyttömekanismi sekä tuotetodistus, asennus- ja käyttöohje, ja lisävarusteluettelo. Kiinassa juurtuneena toimittajana Usunella on kattava tuotanto- ja jälkimyyntijärjestelmä: tehtaalla on tiukka laaduntarkastusprosessi varmistaakseen, että jokainen tuote on pätevä ennen lähtöä tehdas; huoltopalvelutiimi tarjoaa paikan päällä asennusopastusta, virheenkorjausta, huoltoa ja muuta palvelut, jotka vastaavat asiakkaiden tarpeisiin 24 tuntia vuorokaudessa ja on sitoutunut tarjoamaan korkealaatuisia tuotteita ja huomaavainen palvelu asiakkaille kotimaassa ja ulkomailla, rakentamalla pitkäaikaisia ja vakaita yhteistyösuhteita.
