Miksi Ring-pääyksikkö katkaisijalla on paras valinta nykyaikaiseen virranjakoon?

Artikkelin tiivistelmä

Kaupunkien sähköverkkojen, uusien energiantuotanto- ja teollisuuden tehonsyöttöjärjestelmien jatkuvan parantamisen myötä kompakteista, älykkäistä ja vähän huoltoa vaativista keskijännitekojeistoista on tullut sähkönjakelutekniikan välttämätön ydinlaitteisto. TheRing pääyksikkö katkaisijalla, jota edustaa XGN15-sarjan SF6 ilmaeristetty rengaspääyksikkö, on vähitellen korvannut perinteiset kookkaat kytkinlaitteet pienen jalanjäljensä, vakaan suorituskyvyn ja vahvan skaalautuvuuden ansiosta. Tämä blogi esittelee valmistamia tuotteitaZhejiang Usune Electric Co., Ltd.ytimenä esittelee kattavasti tuoteominaisuudet, täydelliset tekniset parametrit, sisäisen rakenteen, käyttöspesifikaatiot, sovellusskenaariot ja tukipalvelut.

1. YleiskatsausRing pääyksikkö katkaisijalla

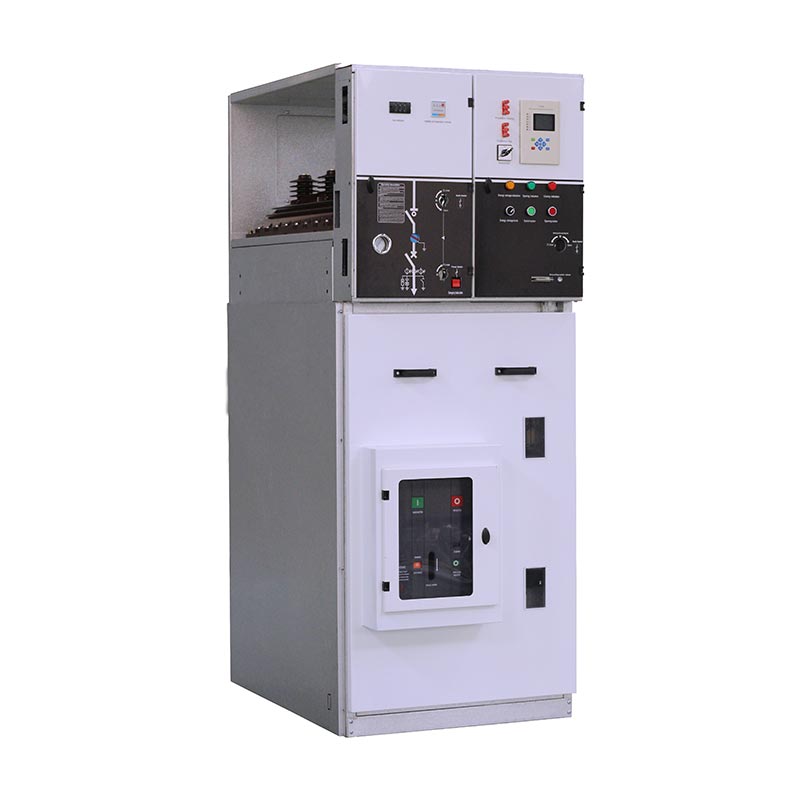

The Ring pääyksikkö katkaisijallaon metallikoteloitu modulaarinen kojeisto, joka on erityisesti kehitetty 12kV - 36kV keskijännitteisille sähkönjakelujärjestelmille. Edistyksellisen SF6-rikkiheksafluoridikuormakytkimen ja ilmaneristysteknologian ansiosta se yhdistää katkaisu-, suojaus-, valvonta- ja lukitustoiminnot yhteen kaappiin. Sen on kehittänyt ja valmistanut itsenäisestiZhejiang Usune Electric Co., Ltd., XGN15-sarjan tuotteessa on kompakti layout, joustava toiminta ja luotettava mekaaninen lukitus.

Perinteisistä kytkentäkaapeista poiketen tämä rengaspääyksikkö on suunniteltu sähkönjakeluautomaatioon. Se vähentää huomattavasti paikan päällä tapahtuvan rakentamisen ja myöhemmän huollon vaikeutta ja sopii erilaisiin kapeisiin asennustiloihin. Yrityksen täydellisen T&K-, tuotanto- ja testausjärjestelmän tukemana jokainen tuotantolinkki on tiukasti kansainvälisten standardien mukainen, mikä varmistaa tuotteiden pitkän aikavälin vakaan toiminnan monimutkaisissa sähkönjakeluympäristöissä. Sitä on edistetty laajasti kaupunkien ja maaseudun sähköverkkojen kunnostuksessa, teollisuuden ja siviilivoiman toimittamisessa, uudessa energiassa ja muilla aloilla kotimaassa ja ulkomailla.

2. Ydinedut ja tuotteen ominaisuudet

Ring-pääyksikkö katkaisijallaerottuu keskijännitekojeistomarkkinoilla useilla ydinvahvuuksilla. Yhdessä itsenäisen T&K-teknologian ja optimoidun suunnittelun kanssa sen tärkeimmät edut on tiivistetty seuraavasti:

• Monipuolinen pääkytkinkokoonpano: Varustettu vakiona itsevalmistetulla SF6-kuormakytkimellä, jolla on pitkä käyttöikä, vakaa toiminta ja alhaiset ylläpitokustannukset. Käyttäjät voivat myös halutessaan asentaa tyhjiökatkaisijoita parantaakseen katkaisukykyä ja turvallisuussuojaustasoa sopeutuen erilaisiin virranjakelun vaatimuksiin.

•Kaksoiskäyttö ja älykäs päivitys: Tukee sekä manuaalista että sähköistä käyttötilaa, jotta voit vastata erilaisiin paikan päällä tapahtuviin käyttötottumuksiin. Se voidaan yhdistää FTU- ja RTU-laitteiden kanssa kauko-ohjauksen, etäsignaloinnin, etämittauksen ja kaukosäädön toteuttamiseksi, täyttäen täysin jakeluautomaation "neljä etä"-vaatimukset ja toteuttamaan älykkään verkonhallinnan.

•Kehittynyt valvonta- ja suojaustekniikka: Sisäänrakennetut erittäin tarkat anturit ja suojareleet, jotka voivat seurata laitteiden toimintatilaa reaaliajassa, reagoida nopeasti vioihin ja suojata tehokkaasti sähkönjakelujärjestelmien ja käyttäjien turvallisuutta.

•Kevyt ja laajennettava rakenne: Optimoitu kokoonpanomalli, joka on kätevä kuljetuksessa, nostamisessa ja asennuksessa. Modulaarinen rakenne tukee vapaata yhdistämistä ja myöhempää kapasiteetin laajentamista, joten se vastaa joustavasti markkinoiden muuttuvaan tehontarpeeseen.

• Korkea turvallisuus ja kompakti koko: Ilmaneristysrakenne + luotettava mekaaninen lukituslaite, joka estää tehokkaasti väärinkäytön. Pieni kaappikoko säästää lattiapinta-alaa, joka on suositeltu varustelu rajallisissa sähköasemissa ja jakeluhuoneissa.

3. Tiukat työehdot

Varmistaaksesi laitteen vakaan ja turvallisen toiminnanRing pääyksikkö katkaisijalla,laitteilla on selkeät vaatimukset käyttöympäristölle. Kaikki tuotteet on testattu seuraavien standardien mukaisesti:

1.Maksimikorkeus: ≤1000m

2. Ympäristön lämpötila-alue: -35 ℃ ~ 45 ℃, suurin lämpötilaero ei saa ylittää 25 ℃

3. Kosteusstandardi: Keskimääräinen päivittäinen suhteellinen kosteus ≤95 %; Keskimääräinen kuukausittainen suhteellinen kosteus ≤90 %

4. Seisminen vastustuskyky: Sopeudu 8 asteen tai alle seismiseen intensiteettiin

5. Paikan vaatimukset: Ei voimakasta tärinää, iskua, avotulta, kemiallista korroosiota ja räjähdysvaaraa

Varmista paikan päällä oleva ympäristö ennen asennusta pidentääksesi laitteen käyttöikää ja välttääksesi toimintahäiriöitä.

4. Täydelliset tekniset parametrit

Seuraavassa taulukossa on lueteltu kaikki XGN15-sarjan tekniset vakioparametritRing pääyksikkö katkaisijalla, joka kattaa 12kV, 24kV ja 36kV kolme pääjännitetasoa hankinta- ja suunnitteluohjeesi varten:

5. Kotelon kokoonpano ja mitat

TheRing pääyksikkö katkaisijallatukee useita kaappityyppejä ja joustavaa komponenttikokoonpanoa. Eri kaappirungoilla on vastaavat kokostandardit 12 kV, 24 kV ja 36 kV järjestelmille alla olevan taulukon mukaisesti:

6. Sisäinen rakenne ja toimintamekanismi

6.1 Kaapin yleinen rakenne

KaappiRing pääyksikkö katkaisijallaon jaettu ylempään ja alempaan itsenäiseen yksikköön, jossa on selkeä väliseinä ja vahva turvallisuus:

1.Kiskohuone: Sijaitsee kaapin yläosassa, päävirtakisko kulkee koko kojeistoryhmän läpi kaappien välisen voimansiirron toteuttamiseksi.

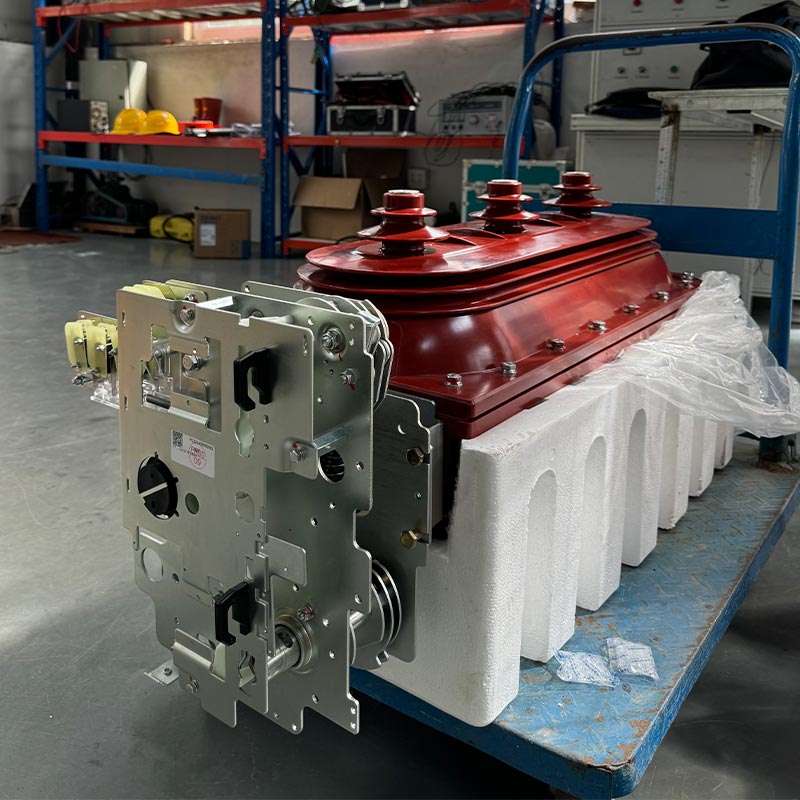

2.Pääkytkinhuone: Varustettu epoksihartsilla kapseloidulla SF6-kuormakytkimellä, tarkkailureiällä ja valinnaisella SF6-kaasutiheysmittarilla.

3. Kaapelihuone: Tilava tila kaapelijohdotukselle, joka voidaan varustaa ukkossuojalla, virtamuuntajalla ja muilla lisävarusteilla. Pohjalevy ja kaapin ovi ovat irrotettavissa kaapelin asennuksen helpottamiseksi.

4. Käyttömekanismi ja pienjännitevalvontahuone: Varustettu mekaanisella lukituksella, asennonosoittimella, apukoskettimilla, laukaisukelalla ja muilla komponenteilla, jotka tukevat erilaisia ​​ohjaussilmukoita ja mittauslaitteita.

XGN15 V -moduulirengaspääyksikkö koostuu tyhjiökatkaisijasta, SF6-katkaisijasta, lukitusmekanismista ja maadoituskytkimestä. Asennusmenetelmät ovat etukiinteitä ja sivuttaiskiinteitä. Katkaisija ja kuormakytkin voidaan lukita toisiinsa väärinkäytösten estämiseksi.

6.2 Kahden tyyppisiä toimintamekanismeja

• Tyyppi K (kaksitoiminen yksijousimekanismi): Kuormakytkintä käytetään vivulla tai moottorilla itsenäisesti; maadoituskytkintä ohjataan puristusjousella ja sitä käytetään erillisellä vivulla.

• Tyyppi A (kaksitoiminen kaksoisjousimekanismi): Kuormakytkin ottaa käyttöön jousienergian varastoinnin, tukivivun, moottorin tai painikkeen laukaisun. Maadoituskytkintä ohjataan erillisellä vivulla, jossa on jousikäyttö.

7. Vakiokäyttöohjeet

Kaikki toiminnotRing pääyksikkö katkaisijallatulee suorittaa kaapin ovi suljettuna. Operaattoreiden on noudatettava standardoitua prosessia:

7.1 Käynnistystoiminto

1.Varmista, että kaapin ovi on täysin kiinni, työnnä käyttökahva ylempään reikään ja käännä 180° vastapäivään, kunnes kuuluu jarrun erottava ääni ja maadoituskytkin irrotetaan.

2. Työnnä kahva alempaan reikään ja käännä 180° myötäpäivään, kunnes kuuluu sulkeutumisääni. Ilmaisin on työasennossa ja käynnistystoiminto on valmis.

7.2 Virran katkaisutoiminto

1. Työnnä kahva alempaan reikään ja katkaise virta kääntämällä 180° vastapäivään. jos niissä on painike, paina suoraan laukaisupainiketta.

2.Tarkista, että live-näyttö on sammunut kokonaan varmistaaksesi, että kaapelihuone on voimaton. Aseta kahva ylempään reikään ja käännä 180° myötäpäivään sulkeaksesi maadoituskytkimen. Kaapin oven lukitus avataan ja virrankatkaisu on valmis.

Huomautus: Tarkista SF6-painemittari ennen jokaista kytkentätoimintoa varmistaaksesi, että laite toimii normaalilla painealueella.

8. Kuljetus, varastointi ja päivittäinen huolto

8.1 Kuljetus ja varastointi

•Kun kaappi on kiinnitetty pohjalevyyn, sitä voidaan kuljettaa trukilla; muussa tapauksessa käytä kiinteää nostolaitetta. Laite on pidettävä pystysuorassa kuljetuksen aikana, eikä sitä saa kaataa.

•Kojeistoa ei saa säilyttää ulkona pitkään kosteuden, pölyn ja korroosion välttämiseksi.

8.2 Huoltosäännöt

1. Laite on huoltovapaa 3 vuoden sisällä normaaleissa käyttöolosuhteissa, eikä jousen käyttömekanismi tarvitse voitelua.

2. Säännöllinen huoltojakso on 1 vuosi. Huoltosisältöön kuuluu kaikkien sähköliittimien kiristäminen, imurointi ja sisäosien tarkastus.

3. Suorita kaikkien kytkimien ja maadoituskytkimien sulkemis- ja avaustestit säännöllisesti ja testaa sähkösilmukka joustavan toiminnan varmistamiseksi.

4.Tarkista ja korjaa releen suojalaitteet ennen käyttöönottoa.

9. Toimitusasiakirjat ja tilausohjeet

9.1 Liitteenä olevat asiakirjat ja lisävarusteet

Jokainen sarjaRing pääyksikkö katkaisijallaToimitetaan täydellisillä materiaaleilla: Tuotesertifikaatti, käyttöohje, suunnittelupiirustukset ja yksi sarja erikoiskäyttökahvaa.

9.2 Tilaustiedot vaaditaan

Asiakkaiden on annettava seuraavat tiedot tilauksia tehdessään: Pääpiirin kytkentäkaavio, kojeiston asennussuunnitelma, komponenttimalli, apusilmukan kaavio ja muut erityiset tekniset vaatimukset varmistaakseen, että tuotteet räätälöidään tarkasti.

10. Yrityksen vahvuus:Zhejiang Usune Electric Co., Ltd.

Zhejiang Usune Electric Co., Ltd. perustettiin vuonna 2011 ja sijaitsee Yueqingin talouskehitysalueella, kuuluisalla sähkötuotannon tukikohdalla Kiinassa. Yrityksen rekisteröity pääoma on 8 miljoonaa Yhdysvaltain dollaria, 4300 ㎡ moderni tuotantopaja ja yli 100 ammattitaitoista työntekijää. Vuosien kehitystyön jälkeen se on rakentanut kolme ydintuotantolinjaa: pien- ja keskijännitekojeistojen tuotantolinja, suurjännitekatkaisijoiden tuotantolinja ja epoksihartsin ruiskutuslinja.

Yritys integroi T&K:n, tuotannon ja myynnin täydelliseen tuotematriisiin, joka kattaa korkea- ja pienjännitekojeistot, muuntajat, keskinäiset kelat, suurjännitekatkaisijat ja kytkintarvikkeet. Se on läpäissyt ISO 9001-, ISO 14001- ja ISO 45001 -sertifikaatit, ja siitä on tullut Kiinan State Grid Corporationin ja China Railway Construction Corporationin pätevä toimittaja. Yrityksellä on yli 14 vuoden kokemus alalta, ja sillä on kokenut T&K-tiimi ja tiukka laadunvalvontajärjestelmä, joka tukee OEM-räätälöintiä. Perinteistä tuotantosykliä valvotaan 15-20 päivässä, ja kaikki tuotteet on varustettu täydellisillä testiraporteilla luotettavan laadun takaamiseksi.

11. Tyypilliset projektiviitteet

TheRing pääyksikkö katkaisijallaon sovellettu monissa avainprojekteissa kotimaassa ja ulkomailla, ja se on kerännyt runsaasti insinöörikokemusta:

•Aerospace laukaisuprojektit

•Huaneng Groupin kemiantehdas- ja voimalaitoshankkeet

•Ydinvoimalat, vesivoimalaitokset ja öljyn varastointikeskukset

• Kaupunkien asuinyhteisöt, kaupalliset kompleksit ja luonnonkauniit paikat tukevat sähkönjakelua

•318 National Highway, rautatiet, tunnelit ja muut liikenteen sähkönsyöttöhankkeet

Vakaa tuotteen suorituskyky ja harkittu huoltopalvelu ovat saaneet yksimielisiä kiitosta suunnitteluurakoitsijoilta ja loppukäyttäjiltä.

12. Asiakkaan usein kysytyt kysymykset

Q1: Oletko valmistaja tai kauppayhtiö?

V: Olemme ammattimainen suora tehdas. KaikkiRing pääyksikkö katkaisijallaja muut sähkötuotteet valmistetaan itsenäisesti kilpailukykyisin tehtaan suorin hinnoin.

Q2: Kuinka kauan voin saada tarjouksen kyselyn lähettämisen jälkeen?

V: Myyntitiimimme antaa virallisen tarjouksen 24 tunnin kuluessa yksityiskohtaisen pyyntösi vastaanottamisesta.

Q3: Voimmeko mukauttaa tuotteiden logoa ja ulkonäköä?

V: Kyllä, tuemme OEM- ja ODM-palveluita ja voimme tulostaa asiakkaiden logot ja yritystiedot kaappiin tarpeen mukaan.

Q4: Mikä on normaali tuotannon läpimenoaika?

V: Toimitusaika määräytyy tilausmäärän mukaan. Tavallisesti tavarat voidaan toimittaa 15-20 päivän kuluessa talletuksen vastaanottamisesta.

Q5: Mikä on laadunvalvontaprosessisi?

V: Toteutamme koko prosessin tarkastuksen raaka-aineista, tarvikkeista valmiisiin tuotteisiin. Kaikille laitteille tehdään rutiinitehdastestit ennen toimitusta ja toimitetaan useita testiraportteja.

Q6: Kuinka ratkaista tuotteen laatuongelmat myynnin jälkeen?

V: Jos laatuongelmia ilmenee, lähetä meille valokuvia tai videoita. Tekninen tiimimme esittää kohdistetun ratkaisun 1-3 päivän kuluessa.

Q7: Mikä on tuotteen takuuaika?

V: Tarjoamme 12 kuukauden takuupalvelun toimituspäivästä alkaen.

Q8: Miksi valita meidät toimittajaksesi?

V: Meillä on yli 14 vuoden ammattikokemus, vahvat T&K- ja räätälöintivalmiudet, tiukka laadunvalvonta, vakaa toimitusjakso ja täydelliset testiraportit, jotka tarjoavat yhden luukun tehonjakelulaitteistoratkaisuja.

13. Yhteenveto ja yhteistyökutsu

Nykyaikaisen keskijännitteisen rengasverkon virtalähteen ydinlaitteistonaRing pääyksikkö katkaisijallayhdistää kompaktin rakenteen, älykkään toiminnon, vähäisen huollon ja korkean turvallisuuden, mikä mukautuu täydellisesti kaupunkien älykkään verkon, uuden energian tuotannon ja teollisuuden sähkönjakelun kehitystrendiin. Vahva T&K-vahvuus, standardoidut tuotantolinjat ja täydellinen laadunvalvontajärjestelmä tukevat,Zhejiang Usune Electric Co., Ltd.tarjoaa korkealaatuisia, muokattavissa olevia rengaspääyksiköitä ja täyden valikoiman tukipalveluita maailmanlaajuisille asiakkaille.

Harrastatpa sitten sähköurakointia, sähkölaitteiden tukkumyyntiä, uusien energiaprojektien rakentamista tai kaupunkiverkon peruskorjausta, tuotteemme vastaavat monipuolisiin hankinta- ja suunnittelutarpeisiisi. Jos haluat tietää lisää tuoteparametreista, räätälöidyistä suunnitelmista, tarjouksesta ja projektiyhteistyön yksityiskohdista, ota rohkeasti yhteyttäota meihin yhteyttä. Ammattitaitoinen kansainvälinen myynti- ja tekninen tiimimme vastaa sinulle hyvissä ajoin, tarjoaa ilmaisen näytetuen ja ammattimaisen teknisen opastuksen ja odottaa innolla pitkäaikaisten win-win-yhteistyösuhteiden luomista kumppaneiden kanssa kaikkialla maailmassa.
