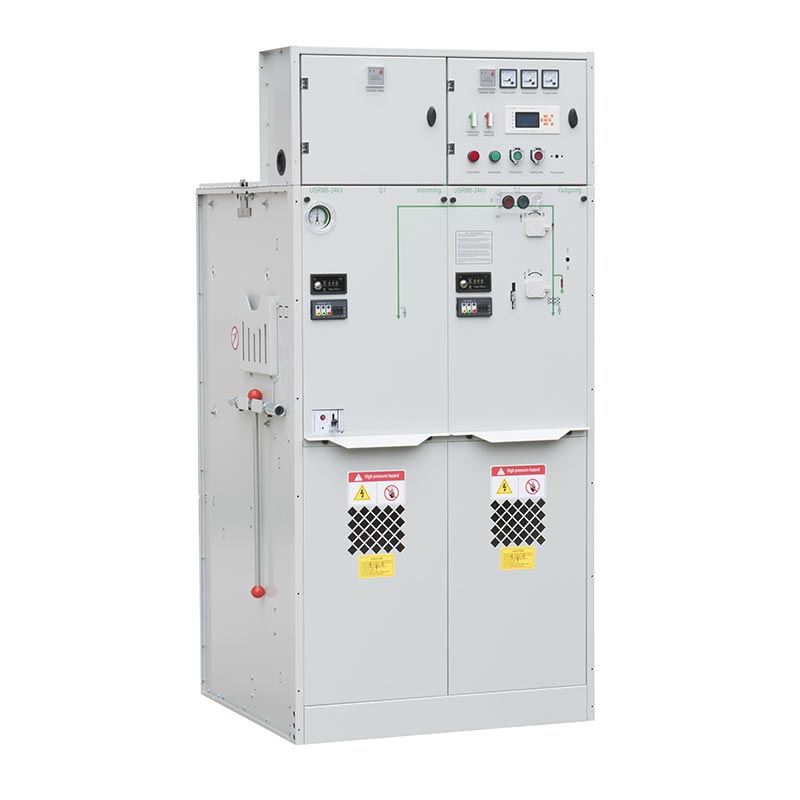

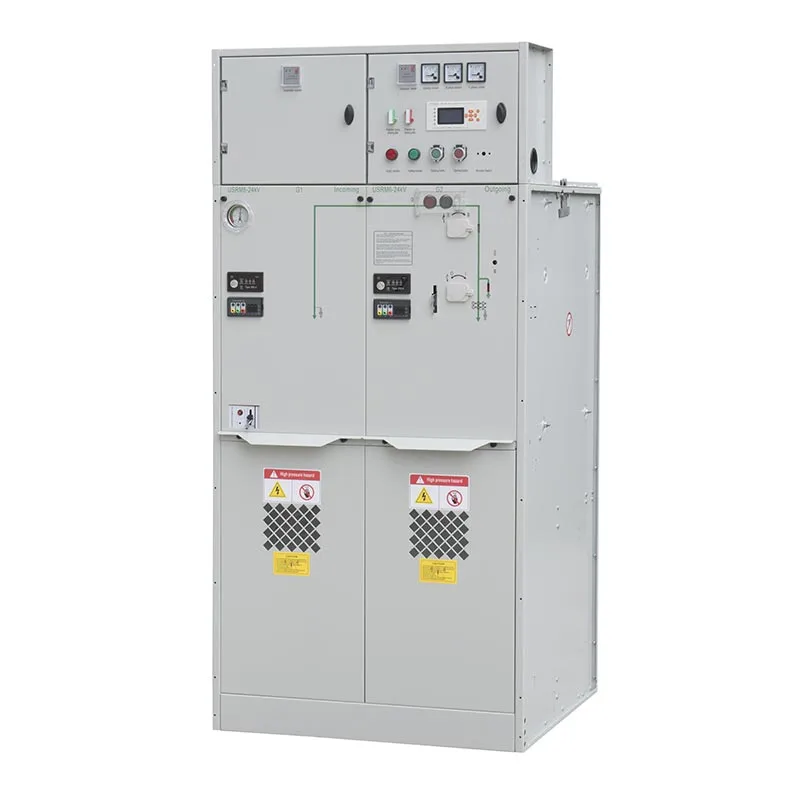

24kv kaasueristetty kytkinlaite

Usune 24kV kaasueristetty kytkinlaite on saatavana erilaisilla toiminnallisilla yksiköillä sopimaan tiettyyn jakeluun vaatimukset. C-yksikkö on kuorman katkaisukytkinyksikkö kuorman kytkemiseen ja jakelun ohjaukseen, F-yksikkö on kuorman katkaisuyksikkö Katkaisija-sulake-yhdistelmäyksikkö muuntajan ja syöttölaitteen suojaamiseksi, ja V-yksikkö on katkaisijayksikkö edistyneitä kytkentä- ja suojaustoimintoja vaativat sovellukset.

Kompaktin suljetun rakenteen, joustavan toiminnallisen kokoonpanon ja luotettavan eristyskyvyn ansiosta Usune tarjoaa käytännöllisen ratkaisun asiakkaille, jotka haluavat parantaa sähkönjakelun turvallisuutta ja vähentää samalla asennusta tilaa.

Tärkeimmät edut

Kompakti kaasueristetty rakenne

Suljettu kaasueristetty rakenne sijoittaa tärkeimmät sähkökomponentit suljettuun kaappiin vähentäen niiden määrää altistuminen pölylle, kosteudelle ja ulkoiselle kontaminaatiolle. Tämä kompakti rakenne auttaa optimoimaan asennustilan ja soveltuu erityisesti sähköasemille, teollisuuslaitoksille ja kaupunkien jakeluprojekteille, joissa tilaa on vapaana rajoitettu.

Joustavat C-, F- ja V-toiminnalliset yksiköt

Usune 24kV kaasueristetty kytkinlaite tukee erilaisia toiminnallisia kokoonpanoja jakeluverkon mukaan vaatimukset. C-yksikkö käyttää kuorman katkaisukytkintä luotettavaan kuormanvaihtoon, F-yksikkö yhdistää kuorman katkaisun kytkin sulakkeilla muuntajan ja syöttölaitteen suojaamiseksi, kun taas V-yksikkö käyttää katkaisijaa sovelluksiin vaativat kattavampia kytkentä- ja suojausominaisuuksia.

Luotettavaa toimintaa laajoissa ympäristöolosuhteissa

Kojeisto on suunniteltu ympäristön lämpötiloihin -40°C - +50°C, 24 tunnin keskilämpötila ei yli 35°C. Sitä voidaan käyttää jopa 4000 metrin korkeudessa, mutta erityistä huomiota tulee kiinnittää kaasulataukseen paine, kun laite on asennettu yli 1000 metrin korkeuteen. Korkealla sijaitseville asennuksille lopullinen kokoonpano tulee vahvistaa Usunella todellisten käyttöolosuhteiden mukaan.

Matalat huoltovaatimukset

Suljettu rakenne auttaa vähentämään ympäristön saastumisen vaikutusta sisäisiin komponentteihin, jotka voivat yksinkertaistaa rutiinilaitteiden hallintaa. Tämä tekee kojeistosta sopivan asiakkaille, jotka tarvitsevat luotettavuutta keskijännitelaitteet pienemmällä huoltokuormalla.

Palvelun ehdot

Korkeus

Vakiopalvelukorkeus on jopa 4000 metriä. Kun laite on asennettu yli 1000 metrin korkeuteen, latauspainetta voidaan säätää todellisen asennuskorkeuden mukaan. Yli 2000 asennuksiin m, on kiinnitettävä erityistä huomiota alentuneeseen ilmanpaineeseen ja siitä aiheutuviin eristysvaatimuksiin.

Ympäristön lämpötila

Laite on suunniteltu ympäristön lämpötila-alueelle -40°C - +50°C, keskilämpötilan ollessa yli 24 tuntia enintään 35 °C. Tämä laaja käyttölämpötila-alue mahdollistaa kojeiston palvelemisen sekä kylmällä alueella että kuumailmasovelluksiin, kun projektin yleiset olosuhteet täyttävät määritellyt vaatimukset.

Kosteus

Suhteellinen kosteus on suunniteltu olosuhteisiin, jotka ovat enintään 95 % 24 tunnin sisällä ja enintään 90 % kuukausittain. Asennusympäristössä ei myöskään saa olla räjähtäviä tai syövyttäviä kaasuja vaikuttaa haitallisesti laitteistoon.

Asennusympäristö

Kojeisto tulee asentaa paikkoihin, joissa ei ole räjähtäviä tai syövyttäviä kaasuja tai vakavia iskuja tai iskuja. The ympäristön saastuminen ei saa ylittää tasoa III GB/T 5582:n mukaan. Erityiset käyttöolosuhteet on ilmoitettava valmistajalle ennen tuotantoa, jotta asianmukainen laitekokoonpano voidaan tehdä vahvistettu.

Tuotteen kokoonpano

C-yksikkö – Load Break -kytkinyksikkö

C-yksikkö on suunniteltu keskijännitteen kuormituksen kytkentään ja jakelun ohjaukseen. Se tarjoaa käytännöllisen konfigurointi syöttö- ja verkkosovelluksiin, joissa tarvitaan luotettavaa kuormanvaihtoa ilman a katkaisijapohjainen suojajärjestely.

F-yksikkö – Load Break-kytkin-sulake-yhdistelmäyksikkö

F-yksikkö yhdistää kuorman katkaisijan ja sulakkeet kytkentä- ja suojaustoimintojen suorittamiseksi. Se on erityisesti sopii muuntajan syöttösovelluksiin, joissa kompaktit laitteet ja tehokas oikosulkusuojaus ovat vaaditaan.

V-yksikkö – Katkaisijayksikkö

V-yksikkö käyttää katkaisijaa sovelluksissa, jotka vaativat kattavampia kytkentä- ja suojaustoimintoja. Se soveltuu keskijännitejakelujärjestelmiin, joissa piirin keskeytys ja suojakoordinaatio ovat tärkeitä vaatimuksia.

Tekniset parametrit

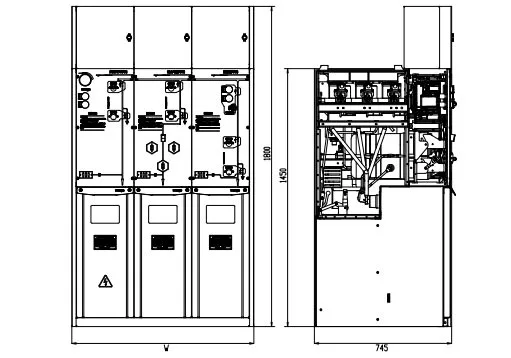

Tuotteiden rakenteet

Sovellukset

Teollisuuden sähkönjakelu

Usune 24kV kaasueristeistä kojeistoa voidaan käyttää teollisuuslaitoksissa, joissa luotettava keskijännitekytkentä ja suoja on välttämätön jatkuvalle tuotannolle. Kompakti kotelo auttaa optimoimaan sähköisen huoneen tilan, kun taas C-, F- ja V-konfiguraatiot mahdollistavat laitteiden yhdistämisen eri syöttölaitteiden ja muuntajien kanssa vaatimukset.

Muuntaja-asemat

F- ja V-yksiköt voidaan konfiguroida muuntaja- ja syöttösovelluksiin, joissa on suoja- ja kytkentätoimintoja on integroitava kompaktiin keskijännitejärjestelmään. Koteloitu muotoilu auttaa myös suojaamaan sisäosia komponentit ympäristön saastumiselta.

Kaupunki- ja infrastruktuurihankkeet

Kaupunkien sähköasemilla, kaupallisilla tiloilla ja infrastruktuurihankkeilla on usein tiukat vaatimukset laitteille koko ja toimintavarmuus. Usune 24kV kaasueristetyn kytkinlaitteen kompakti rakenne tekee siitä sopivan hankkeisiin, joissa asennustilaa on rajoitetusti ja joissa tarvitaan luotettavaa keskijännitteen jakelua.

24 kV kaasueristetyt kytkinlaitteet vs. perinteinen ilmaeristeinen kojeisto

Asennustila

Kaasueristetyssä kojeistossa on suljettu ja kompakti rakenne, joka mahdollistaa tarvittavan kytkennän ja suojauksen toiminnot integroitava pienempään asennukseen. Perinteiset ilmaeristetyt kojeistot yleensä vaatii suuremmat sähkövälykset, mikä johtaa suurempiin tilantarpeisiin.

Ympäristönsuojelu

Usune Gas Insulated Switchgearin suljettu rakenne vähentää sisäisten sähkökomponenttien suoraa altistumista pölylle, kosteudelle ja ulkoiselle kontaminaatiolle. Perinteiset ilmaeristetyt laitteet ovat enemmän riippuvaisia ympäristöä ympäröivään asennusympäristöön ja saattaa vaatia lisäympäristönsuojelua vaativissa paikoissa.

Konfiguroinnin joustavuus

C-, F- ja V-yksiköiden avulla asiakkaat voivat valita erilaisia kytkentä- ja suojaustoimintoja omien tarpeidensa mukaan jakeluvaatimukset. Tämä modulaarinen lähestymistapa tarjoaa enemmän joustavuutta kuin yhden kiinteän kytkinlaitteen käyttö konfigurointi eri sovelluksiin.

Sovellettavat standardit

Usunen 24 kV kaasueristeinen kytkinlaite on suunniteltu sovellettavien kiinalaisten keskijännitestandardien mukaisesti kojeistot ja sähkölaitteet, mukaan lukien GB 3804-2004 suurjännitteisille AC-kuorman katkaisimille, GB 1984-2014 suurjännitteiset vaihtovirtakatkaisijat, GB 16926-2009 suurjännitteisille AC-kuorman katkaisija-sulakeyhdistelmille ja GB 1985-2014 korkeajännitteisille AC-erotus- ja maadoituskytkimille.

Laitteisto viittaa myös GB 3906-2006 3,6 kV–40,5 kV AC metallikoteloituihin kytkin- ja ohjauslaitteisiin, GB/T 11022-2011 suurjännitekytkinlaitteiden ja ohjauslaitteiden yleiset tekniset vaatimukset, GB 4208-2008 kotelolle suojaus, GB/T 5582-1993 ulkoisen eristyksen saastetasoille ja DL/T 404-2007 AC metallikoteloituille kojeistoille ja ohjauslaitteet.

Muita soveltuvia vaatimuksia ovat GB/T 13384-2008 mekaanisten ja sähköisten tuotteiden teknisistä ehdoista, GB 191-2008 pakkaus- ja kuljetusmerkinnöistä ja GB 311.1-2012 suurjännitteen eristyskoordinaatiosta siirto- ja jakelulaitteet. Lopulliset sovellettavat standardit tulee vahvistaa tuotteen mukaan kokoonpano ja kohdemarkkinat.

Asiakashakemus ja palaute

Teollisuuden sähkönjakeluprojekti

Usunen keskijännitekojeistoa on sovellettu teollisuusprojekteissa, kuten kemiantehtaissa ja valmistuksessa tilat. Asiakkaat keskittyvät vakaaseen toimintaan, kompaktiin asennukseen ja luotettavaan suojaustehoon. The tiivis kaasueristetty rakenne auttaa vähentämään pölyn, kosteuden ja ympäristöolosuhteiden vaikutusta tukemalla laitteiden pitkäaikainen luotettavuus.

Infrastruktuuri- ja energiaprojektit

Usunen tuotteita on toimitettu infrastruktuuriin ja energiaan liittyviin projekteihin, mukaan lukien vesivoimalaitokset, öljy varastotilat ja kuljetusprojektit. Asiakkaat arvostavat joustavaa C-, F- ja V-toiminnallista kokoonpanoa, joka mahdollistaa kojeiston mukauttamisen erilaisiin kytkentä-, suojaus- ja jakeluvaatimuksiin.

Asiakaspalaute

Projektihakemusten perusteella asiakkaat arvostavat Usunen kojeistoa lähinnä sen kompaktista suunnittelusta, luotettavuudesta eristyskyky, joustava kokoonpano ja alhaiset huoltovaatimukset. Modulaarinen rakenne auttaa asiakkaat valitsevat sopivat ratkaisut eri keskijännitejakelujärjestelmien mukaan.

Projektin viite

Cas-avaruuden raketin laukaisuprojekti

Tuotesertifioinnit ja laadunhallinta

Zhejiang Usune Electric Co., Ltd. on perustanut kattavan laadunhallintajärjestelmän ISO 9001 laatustandardin mukaisesti johtamisjärjestelmä, ISO 14001 -ympäristöjärjestelmä ja ISO 45001 työterveys- ja työturvallisuusjohtaminen Järjestelmä.

Täyttääkseen erilaiset markkinoiden vaatimukset, Usune 24 kV kaasueristetty kytkinlaite on läpäissyt asiaankuuluvat IEC- ja GB-standardityypit testejä ja saanut CE-sertifikaatin. Tuotteet valmistetaan tiukkojen laadunvalvontamenettelyjen mukaisesti luotettava suorituskyky, turvallisuus ja vaatimustenmukaisuus maailmanlaajuisissa keskijännitesähkönjakelusovelluksia varten.

FAQ

Minkä lämpötila-alueen kojeisto kestää?

Määritetty ympäristön lämpötila-alue on -40 °C - +50 °C, keskilämpötila 24 tunnin aikana on enintään 35 °C.

Voidaanko 24 kV kojeistoa käyttää ympäristöissä, joissa on korkea kosteus?

Määritetty suhteellinen kosteus on enintään 95 % 24 tunnin sisällä ja enintään 90 % kuukausittain. The laitteet tulee asentaa ympäristöön, jossa ei ole räjähtäviä tai syövyttäviä kaasuja, ja määriteltyjen rajojen sisällä saastetaso.

Voiko Usune tarjota mukautettuja kokoonpanoja?

Kyllä. Toiminnalliset yksiköt C, F ja V voidaan valita asiakkaan jakeluverkon, kytkentä- ja kytkentäkohtaisesti suojavaatimukset. Asiakkaiden tulee toimittaa erityisiä toimintaympäristöjä koskevat ehdot etukäteen tilaamalla, jotta Usune voi arvioida sopivan kokoonpanon.

Mitä standardeja USune 24kV kaasueristetyt kytkinlaitteet noudattavat?

Tuotesuunnittelussa viitataan sovellettaviin GB- ja DL/T-standardeihin, mukaan lukien kuorman katkaisijoita koskevat vaatimukset, katkaisijat, sulakeyhdistelmät, metallikoteloidut kojeistot, kotelosuojat, eristyskoordinointi ja yleiset tekniset vaatimukset suurjännitekojeistoille.

Miksi valita Usune 24kV kaasueristetty kytkinlaite?

Zhejiang Usune Electric Co., Ltd. tarjoaa keskijännitesähkölaitteita erilaisiin tehonjakeluihin vaatimukset. 24kV kaasueristetyssä kytkinlaitteistossa yhdistyvät kompakti suljettu rakenne joustavalla C-, F- ja V-kytkimellä toiminnalliset yksiköt, joiden avulla asiakkaat voivat konfiguroida laitteita tiettyjen verkkovaatimusten mukaan.

USune tukee myös teknistä viestintää erityisissä käyttöolosuhteissa. Sovelluksiin, joihin liittyy korkea korkeus, äärimmäiset lämpötilat tai muut epätyypilliset ympäristöolosuhteet, asiakkaat voivat tarjota projektin yksityiskohtia ennen tilaamista, jotta laitteen kokoonpano ja toimintaparametrit voidaan arvioida oikein.
