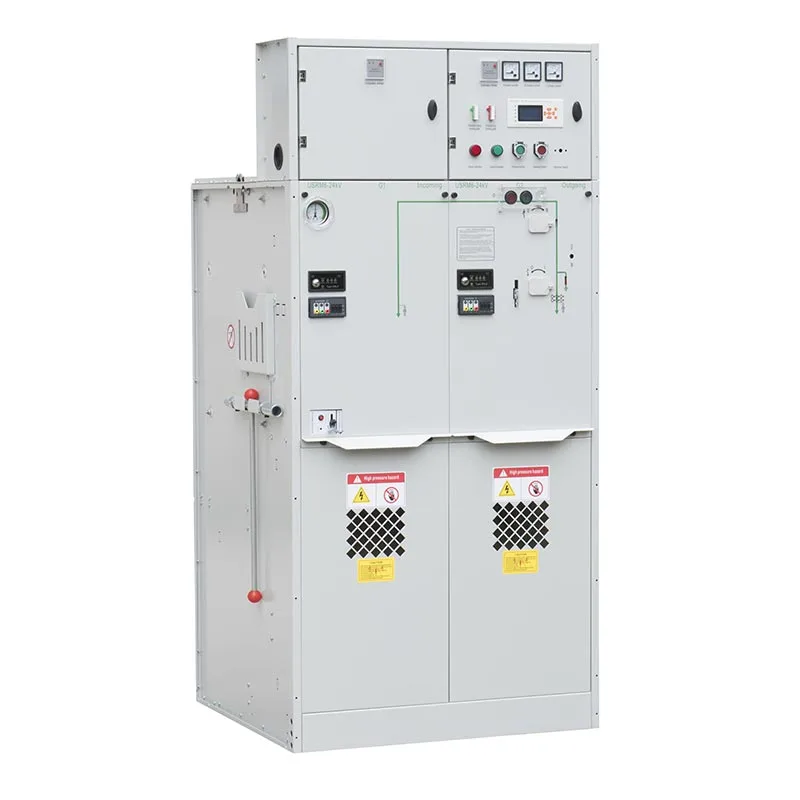

Usune 11kv Sf6 Gis Gas eroaa perinteisistä kojeistoista, jotka riippuvat suuresti asennusympäristöistä Eristetty kytkinlaite eristää tärkeimmät sähkökomponentit suljetun kaasuosaston sisällä. Integroitu mekaaninen lukitusjärjestelmä auttaa estämään virheellisiä toimintoja ja parantaa sekä käyttäjän turvallisuutta että laitteiden luotettavuutta.
Kojeistoa käytetään laajalti muuntaja-asemissa, teollisuuden sähkönjakelujärjestelmissä, kaupallisissa rakennuksissa, infrastruktuuriprojektit ja muut 11kV keskijännitesovellukset, joissa turvallisuus, luotettavuus ja helppokäyttöisyys ovat tärkeitä välttämätön.
Pääpiirin osat on suljettu suljetun SF6-kaasusäiliön sisään, mikä vähentää suoraa altistumista ulkoisille ympäristöolosuhteet. Tämä muotoilu auttaa suojaamaan sähkökomponentteja pölyltä, kosteudelta, saastumiselta ja kondensaatio, mikä parantaa pitkän aikavälin käyttövakautta.

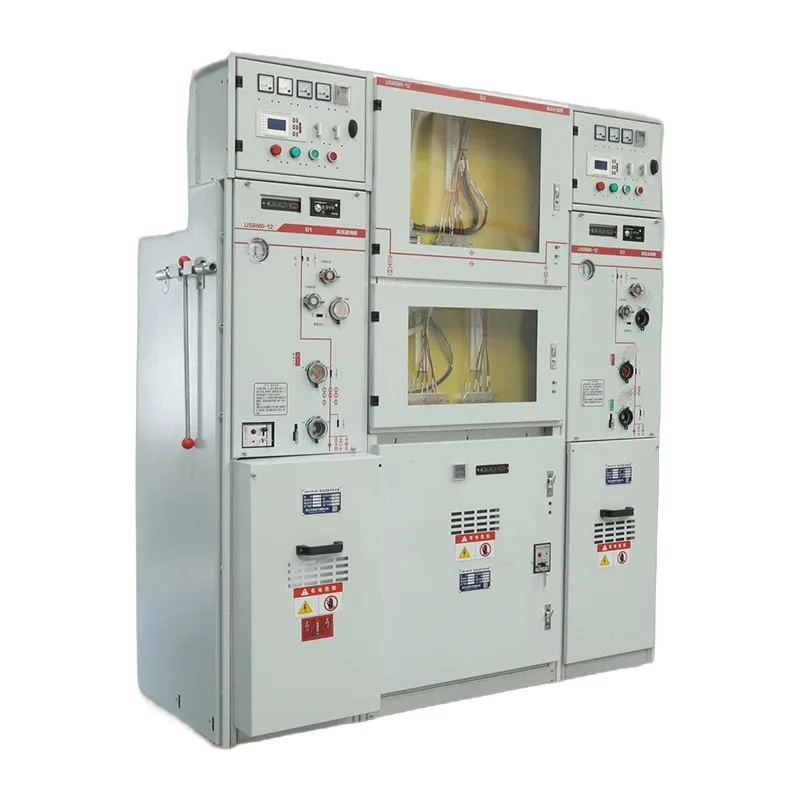

Suljettu rakenne vähentää myös tilantarvetta verrattuna perinteisiin ilmaeristettyihin kojeistoihin Usune 11kv Sf6 Gis Kaasueristetty kytkinlaite soveltuu pienille sähköasemille ja rajoitetusti sähköhuoneisiin.
Usune 11kV SF6 GIS on suunniteltu useilla mekaanisilla turvasuojauksilla estämään virheellinen toiminta. Kaikki kytkimiä on käytettävä erityisellä käyttökahvalla, mikä varmistaa ohjatut kytkentätoimenpiteet.
Kuormankatkaisin tai tyhjiökatkaisin ja vastaava maadoituskytkin on varustettu sisäisellä mekaaninen lukitus. Tarvittaessa voidaan käyttää myös ylimääräistä riippulukon lukitusta, jolloin saadaan korkeampi turvallisuus huollon ja käytön aikana.
Alempi ovi voidaan avata vain, kun maadoituskytkin on kiinni ja kuorman katkaisukytkin on auki asentoon, mikä estää pääsyn jännitteisiin osiin.
Maadoituskytkintä ei voi käyttää, kun alempi ovi on auki, mikä auttaa estämään vaaralliset huoltoolosuhteet.
Kuorman katkaisukytkintä ei voi sulkea, kun maadoituskytkin on kiinni, eikä maadoituskytkintä voi sulkea toimii, kun kuorman katkaisukytkin on kiinni.
Virtalähteen käyttöä varten kaapelitilan luukku on suljettava ensin. Kolmiasentoinen kytkin on silloin ohjataan maadoitusasennosta eristysasentoon ja lopulta sulkemisasentoon.
Virraneristystä varten kolmiasentoista kytkintä käytetään sulkemisasennosta eristysasentoon ja sitten takaisin maadoitusasennossa, jolloin kaapelikoteloon pääsee turvallisesti.
| Ei. | Tuotteet | Yksikkö | Kuorman katkaisijayksikkö | yhdistelmäyksikkö | Katkaisijayksikkö |
| 1 | Nimellisjännite | kV | 24.12 | 24.12 | 24.12 |
| 2 | Nimellistaajuus | Hz | 50 | 50 | 50 |
| 3 | Nimellisvirta | A | 630 | 125 (riippuu sulakkeen virrasta) | 630 |
| 4 | Nimelliseristystaso – 1 min Taajuuskestojännite – Välivaihe, maa | kV | 42/65 | 42/65 | 42/65 |
| Nimelliseristystaso-1 min Taajuuskestojännite-eristysetäisyys | kV | 48/79 | 48/79 | 48/79 | |
| Nimelliseristystaso – 1 min Taajuuskestojännite – Ohjaus- ja apupiiri | kV | 2/2 | 2/2 | 2/2 | |
| Nimelliseristystaso – Valaistuksen impulssinkestojännite – Välivaihe, maa | kV | 75/125 | 75/125 | 75/125 | |
| Nimelliseristystaso – Valaisinpulssin kestojännite-eristysetäisyys | kV | 85/145 | 85/145 | 85/145 | |
| 5 | Nimellinen oikosulkukestovirta | kA/s | 25/4 | —— | 25/4 |
| 6 | Nimellishuippukestävyysvirta | kA | 63 | —— | 63 |
| 7 | Nimellinen oikosulkuvirta | kA | 63 | Rajoitettu HV-sulakkeella | 63 |
| 8 | Nimellinen oikosulkuvirta | kA | —— | Rajoitettu HV-sulakkeella | 25/25 |
| 9 | Nimellinen lähetysvirta | A | —— | 1700/1400 | —— |
| 10 | Nimellinen aktiivinen kuorman katkaisuvirta | A | 630 | —— | —— |
| 11 | Nimellinen suljetun silmukan katkaisuvirta | A | 630 | —— | 630 |
| 12 | Mekaaninen käyttöikärajakytkin/katkaisija | kertaa | 10000 | 10000 | 20000 |
| Mekaaninen kestoeristys/maakytkin | kertaa | 5000 | 5000 | 5000 | |
| 13 | Piirin vastus | μΩ | ≤150 | —— | ≤150 |
| 14 | Nimellislatauspaine (20℃ ylipaine) | MPa | 0.04 | 0.04 | 0.04 |
| 15 | Kaasun vuotuinen suhteellinen vuotoaste | % | 0.05 | 0.05 | 0.05 |
| 16 | IP-suojaustutkinto-kaappi | IP4X | IP4X | IP4X | |
| IP-suojausluokka - Kaasusäiliö | IP67 | IP67 | IP67 |
Käyttömekanismi käyttää jousilataustekniikkaa vakaan kytkentätehon varmistamiseksi.
Kuormakatkaisija-sulake-yhdistelmäyksikössä tai katkaisijayksikössä jousi on ladattava ennen kytkemistä toimintaa. Käyttökahvaa käännetään myötäpäivään täyteen lataamista varten, minkä jälkeen painetaan vihreää sulkemispainiketta -painiketta lopettaaksesi sulkemistoiminnon.
Avaustoiminto suoritetaan kääntämällä käyttökahvaa vastapäivään.
Muuntajan suojaussovelluksissa, joissa käytetään tyhjiökatkaisijoita, katkaisija voi laueta suojarele, kun esiintyy epänormaaleja olosuhteita.
Kuorman katkaisija-sulakeyhdistelmäyksiköissä kuorman katkaisija laukeaa, kun sulakkeen merkkivalo palaa ylivirta- tai oikosulkuolosuhteet.
Usune 11kV SF6 GIS kaasueristetyt kytkinlaitteet voidaan konfiguroida eri keskijännitejakauman mukaan vaatimukset, mukaan lukien:
● Muuntajan suojaussovellukset
● Teolliset syöttöjärjestelmät
● Ring pääjakeluverkot
● Liikerakennusten sähköjärjestelmät
● Kompaktit sähköasemat
Suljettu SF6-eristysrakenne ja luotettava toimintamekanismi tekevät laitteesta sopivan vaativiin sovelluksiin jatkuva toiminta ja korkeat turvallisuusstandardit.
Usune 11kv Sf6 Gis -kaasueristetty kytkinlaite on suunniteltu kätevää kuljetusta ja asennusta varten.
Laitteet on varustettu nostorenkailla nosturikuljetusta varten ja niitä voidaan siirtää myös trukkilaitteilla. Erilaiset moduuliyhdistelmät on suunniteltu käytännöllisillä painojärjestelyillä helpottamaan käsittelyä projektin aikana asennus.
Ennen asennusta asiakkaiden tulee tarkistaa laitteiden kunto kuljetuksen jälkeen, mukaan lukien:
● Käyttökahvan saatavuus
● Paineilmaisimen tila
● Mekaaninen toiminta
● Kaikki näkyvät kuljetusvauriot
Paineilmaisimen tulee pysyä normaalin viheralueen sisällä ennen käyttöönottoa.
Turvallisen ja vakaan toiminnan varmistamiseksi asennusperustan tulee täyttää seuraavat vaatimukset:
● Maakantavuuden tulee olla vähintään 500 kg/m²
● Asennuspinnan tulee olla tasainen ja sileä
● Kaapelikanavat tulee valmistella projektin vaatimusten mukaisesti
● Kaapelikanavat tulee tiivistää kunnolla kosteuden tunkeutumisen estämiseksi

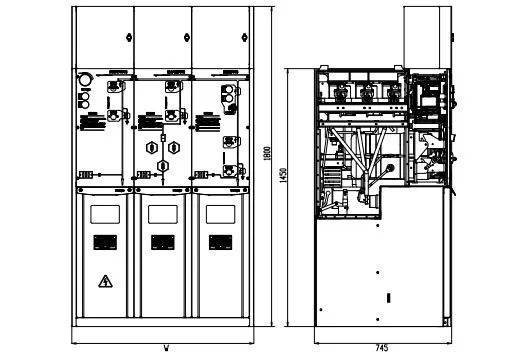

● Pohjateräskanavan mitat on laadittava valmistajan piirustusten mukaan
Perustuksen kunnollinen valmistelu varmistaa tarkan asennuksen, luotettavan kaapeliliitännät ja pitkän käyttöiän suorituskykyä.
| Vertailu | Käytä 11kV SF6 GIS | Perinteinen AIS |
| Eristysmenetelmä | SF6 kaasueristetty tiivistetty rakenne | Ilman eristys |
| Ympäristönsuojelu | Pöly, kosteus ja saasteet vaikuttavat vähemmän | Riippuu enemmän asennusympäristöstä |
| Turvallisuus | Mekaaninen lukitus ja viisi turvasuojaa | Suojaus riippuu käyttömenetelmistä |
| Asennustila | Kompakti muotoilu | Vaatii suuremman välyksen |
| Huolto | Vähentyneet ympäristöhuoltovaatimukset | Vaatii enemmän ympäristönsuojelua |
| Toiminta | Ohjattu kytkentäjärjestys | Suurempi riippuvuus operaattorikokemuksesta |
Asiakas käytti Usune 11kV SF6 GIS:tä teollisuuden sähkönjakelujärjestelmään, jossa kytkentä on turvallista ja rajoitettu asennustila oli keskeinen huolenaihe. Asennuksen jälkeen asiakas korosti kompaktia kaappirakennetta ja mekaaninen lukitus, mikä teki päivittäisistä kytkentätoiminnoista hallitumpia ja vähensi virheellisen toiminnan riskiä toimintaa.
Muuntajan suojaussovellukseen asiakas valitsi tyhjiökatkaisijakokoonpanon relepohjainen suojaus. Asiakkaan mielestä automaattinen laukaisutoiminto ja selkeä käyttöjärjestys auttoivat reagoimaan epänormaaleihin virtaolosuhteisiin ja yksinkertaistaen samalla rutiinikäyttöä.
Työmaakäytön aikana asiakkaat arvostivat erityisesti viiden turvalukon järjestelmää. Vaadittu järjestys välillä kaapeliovi, maadoituskytkin ja kuorman katkaisukytkin tekivät huoltotoimenpiteistä selkeämpiä ja auttoivat estämään vaarallisia pääsy kaapelikoteloon.
Zhejiang Usune Electric Co., Ltd. on perustanut kattavan johtamisjärjestelmän ISO 9001 laatustandardin mukaisesti johtamisjärjestelmä, ISO 14001 -ympäristöjärjestelmä ja ISO 45001 työterveys- ja työturvallisuusjohtaminen Järjestelmä.
Kansainvälisten markkinoiden vaatimusten täyttämiseksi Usunen keskijännitekojeistotuotteet ovat läpäisseet asiaankuuluvat IEC- ja GB-vaatimukset vakiotyyppitesteillä ja soveltuvilla tuotteilla on CE-sertifikaatti. Tiukka laadunvalvonta toteutetaan kaikissa valmistus-, tarkastus- ja testausprosesseissa varmistaakseen luotettavan suorituskyvyn maailmanlaajuisessa sähkönjakelussa sovelluksia.
Mekaaninen lukitus estää virheelliset kytkentäsekvenssit kuormakatkaisijoiden, katkaisijoiden ja katkaisijoiden välillä maadoituskytkimet. Se auttaa suojaamaan käyttäjiä ja laitteita käytön ja huollon aikana.
Ennen asennusta asiakkaiden tulee tarkistaa kuljetusolosuhteet, paineilmaisimen tila ja käyttökahva saatavuus ja mekaaninen toimintakyky. Mahdollisista vaurioista tai puuttuvista osista on ilmoitettava välittömästi.
Se soveltuu muuntaja-asemiin, teollisuuslaitoksiin, kaupallisiin tiloihin, infrastruktuuriprojekteihin ja muut luotettavaa ja turvallista toimintaa vaativat 11kV keskijännitejakelujärjestelmät.
Usunessa yhdistyvät SF6 kaasueristystekniikka, mekaaninen turvalukitus, luotettavat käyttömekanismit ja tiukka laadunvalvonta tarjoaa turvallisen ja kompaktin ratkaisun nykyaikaisiin 11 kV keskijännitejakeluverkkoihin.
