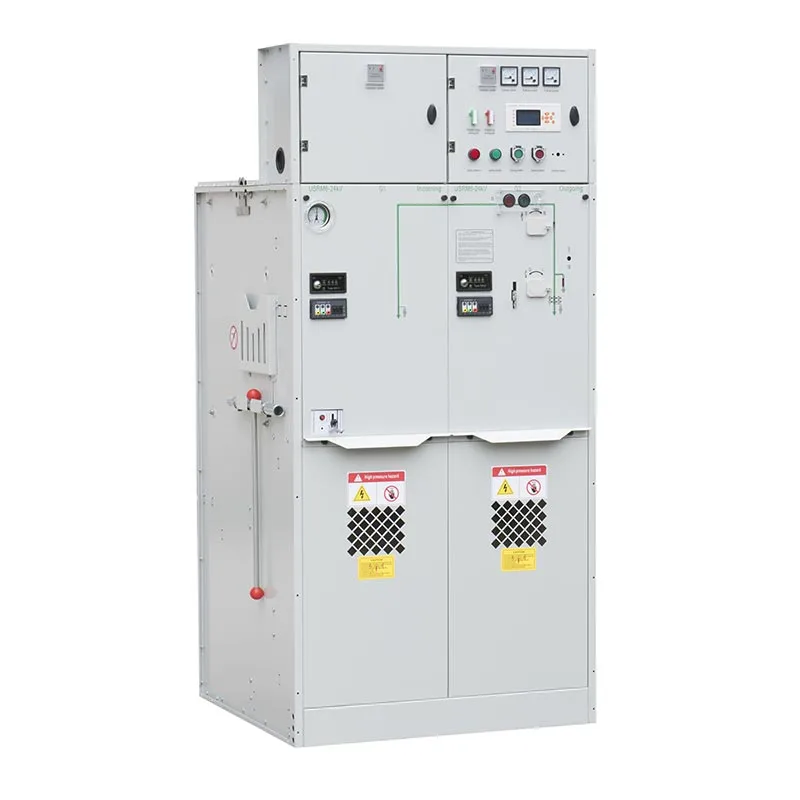

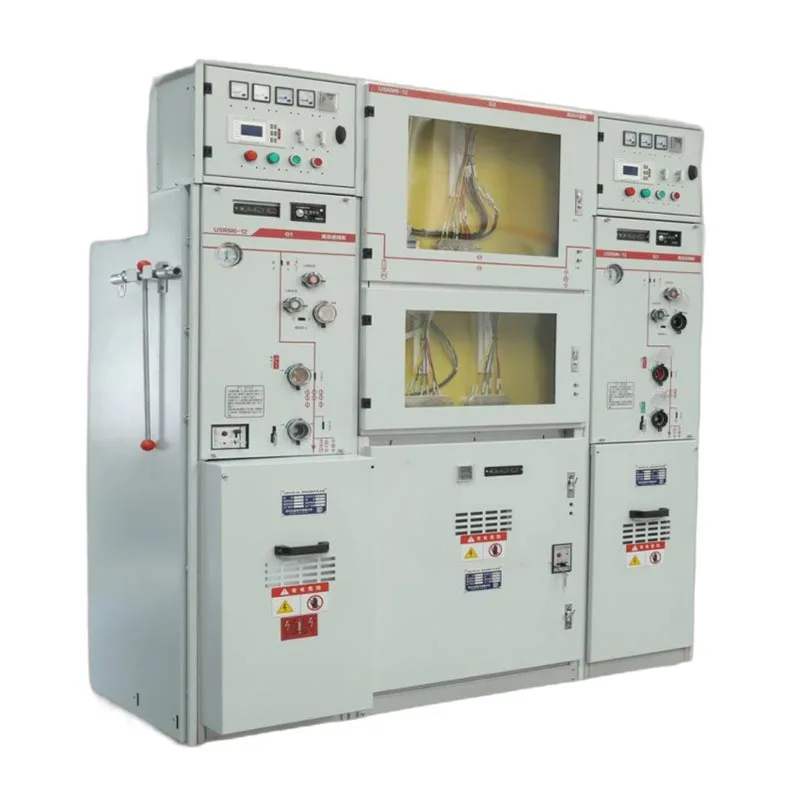

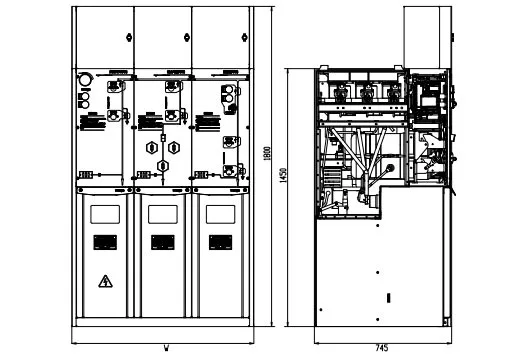

22kV SF6 GIS RMU Ring -pääyksikön kytkinlaitteiden ostajille keskeisiä näkökohtia ei ole vain kytkentäteho, vaan myös kuinka nopeasti viat voidaan paikantaa, kuinka turvallisesti käyttäjät pääsevät käsiksi laitteisiin ja kuinka paljon huoltoa tarvitaan tarvitaan koko käyttöiän ajan. Usune vastaa näihin vaatimuksiin korkeajännitteisen jännitteen ilmaisulla, vialla indikaattorit, mikrotietokoneen suojaus ja painesuljettu kaasujärjestelmä.
RMU voidaan varustaa vikailmaisimilla vaihe-vaihe- ja vaihe-maa-vikoja varten. Kun vika ilmenee, ilmaisin antaa hälytyksen, joka auttaa käyttöhenkilöstöä tunnistamaan vahingoittuneen osan ja paikantamaan vikakohdan tehokkaammin.
Valvontakeskukseen liitetyistä jakeluverkoista voidaan myös välittää vikatietoja valvontapalvelin, jonka avulla valvomo voi tunnistaa vika-alueen ja tietyn sijainnin luottamatta kokonaan manuaalisessa tarkastuksessa.
Korkeajännitteinen jännitteenilmaisinlaite tarjoaa visuaalisen muistutuksen sen tarkistamiseksi, onko ensiöpiirissä energisoitunut. Se tukee myös vaiheen tarkistusta, joka auttaa käyttäjiä varmistamaan sähkötilan ennen käyttöä.
Sähköinen lukitusliitäntä ja siihen liittyvä magneettilukko voivat estää kaapelitilan oven sulkeutumisen avataan, kun tuleva kaapeli pysyy jännitteisenä, mikä tarjoaa lisäsuojakerroksen huollon aikana.
Valinnainen mikrotietokoneen suoja-, mittaus- ja ohjauslaite korvaa perinteisen sähkömagneettisen releen suojaus digitaalisella valvontatekniikalla. Sitä voidaan käyttää johtoihin, jakelumuuntajiin ja muihin ensiöihin varusteita.
Järjestelmä voi integroida virta- ja jännitesuojaus-, mittaus-, hälytys- ja ohjaustoiminnot, tukea älykäs virranhallinta ja viestintä asiakkaan valvontaverkoston kanssa.
| Ei. | Tuotteet | Yksikkö | Kuorman katkaisijayksikkö | yhdistelmäyksikkö | Katkaisijayksikkö |
| 1 | Nimellisjännite | kV | 24.12 | 24.12 | 24.12 |
| 2 | Nimellistaajuus | Hz | 50 | 50 | 50 |
| 3 | Nimellisvirta | A | 630 | 125 (riippuu sulakkeen virrasta) | 630 |
| 4 | Nimelliseristystaso – 1 min Taajuuskestojännite – Välivaihe, maa | kV | 42/65 | 42/65 | 42/65 |
| Nimelliseristystaso-1 min Taajuuskestojännite-eristysetäisyys | kV | 48/79 | 48/79 | 48/79 | |
| Nimelliseristystaso – 1 min Taajuuskestojännite – Ohjaus- ja apupiiri | kV | 2/2 | 2/2 | 2/2 | |
| Nimelliseristystaso – Valaistuksen impulssinkestojännite – Välivaihe, maa | kV | 75/125 | 75/125 | 75/125 | |
| Nimelliseristystaso – Valaisinpulssin kestojännite-eristysetäisyys | kV | 85/145 | 85/145 | 85/145 | |
| 5 | Nimellinen oikosulkukestovirta | kA/s | 25/4 | —— | 25/4 |
| 6 | Nimellishuippukestävyysvirta | kA | 63 | —— | 63 |
| 7 | Nimellinen oikosulkuvirta | kA | 63 | Rajoitettu HV-sulakkeella | 63 |
| 8 | Nimellinen oikosulkuvirta | kA | —— | Rajoitettu HV-sulakkeella | 25/25 |
| 9 | Nimellinen lähetysvirta | A | —— | 1700/1400 | —— |
| 10 | Nimellinen aktiivinen kuorman katkaisuvirta | A | 630 | —— | —— |
| 11 | Nimellinen suljetun silmukan katkaisuvirta | A | 630 | —— | 630 |
| 12 | Mekaaninen käyttöikärajakytkin/katkaisija | kertaa | 10000 | 10000 | 20000 |
| Mekaaninen kestoeristys/maakytkin | kertaa | 5000 | 5000 | 5000 | |
| 13 | Piirin vastus | μΩ | ≤150 | —— | ≤150 |
| 14 | Nimellislatauspaine (20℃ ylipaine) | MPa | 0.04 | 0.04 | 0.04 |
| 15 | Kaasun vuotuinen suhteellinen vuotoaste | % | 0.05 | 0.05 | 0.05 |
| 16 | IP-suojaustutkinto-kaappi | IP4X | IP4X | IP4X | |
| IP-suojausluokka - Kaasusäiliö | IP67 | IP67 | IP67 |
Kun vaiheiden välillä tai vaiheen ja maan välillä tapahtuu oikosulku, vikailmaisin antaa hälytyksen osoitus. Huoltohenkilöstö voi käyttää signaalia syöttölaitteen tunnistamiseen ja vian rajaamiseen sijainti.
Keskitettyä valvontaa vaativissa projekteissa vikatiedot voidaan välittää valvontakeskukseen. The valvontatietokone voi näyttää vastaavan vikaosan ja -paikan, mikä auttaa huoltoryhmiä vähentämään vianhakuaika ja virran palauttaminen tehokkaammin.
SF6-kaapin pääkomponentit on suunniteltu tiiviiksi järjestelmäksi eivätkä yleensä vaadi rutiinia huolto määritellyn käyttöiän aikana normaaleissa käyttöolosuhteissa.
Kaasusäiliö on valmistettu ruostumattomasta teräksestä, joka tarjoaa pitkäaikaisen korroosionkestävyyden. Mekaaninen käyttökomponentit on sijoitettu kaasusäiliön ulkopuolelle, mikä tekee tarkastuksen, käytön ja osien vaihdon helpompaa, kun palvelua tarvitaan.
Asennuksissa, jotka ovat alttiina äärimmäiselle pölylle, hiekalle tai saasteille, mekaanisten pyörivien osien määräaikainen tarkastus ja voiteluolosuhteita suositellaan.
USRM6-sarjassa käytetään painesuljettua kaasujärjestelmää, eikä se vaadi erityistä kaasun tarkastusta normaalisti käyttöolosuhteet.
Ennen käyttöä painemittari on tarkistettava. Normaaleissa olosuhteissa paineilmaisimen pitäisi pysyä vihreällä toiminta-alueella. Vertailupaine on 0,14 MPa, kaasun paineen ollessa yllä 0,135 MPa 20°C:ssa määritellyissä tiivistysolosuhteissa.
Odotettu vuotuinen kaasuvuotoaste on alle 0,1 %, mikä tukee pitkän aikavälin kaasutiivistyskykyä.
22kv Sf6 Gis Rmu Ring -pääyksikön kytkinlaite on kehitetty IEC 298 -vaatimusten mukaisesti, ja se on suunniteltu käyttöikä yli 30 vuotta normaaleissa käyttöolosuhteissa.
Ilmatiivis kytkimen rakenne auttaa säilyttämään kaasutiiviyden koko odotetun huoltojakson ajan, mikä vähentää tarvetta säännöllinen kaasuun liittyvä huolto ja auttaa asiakkaita hallitsemaan pitkän aikavälin käyttökustannuksia.
| Keskeinen huomio | Käytä 22kV SF6 GIS RMU | Perinteinen RMU |
| Eristys | SF6 kaasueristetty | Riippuu laitesuunnittelusta |
| Vian havaitseminen | Valinnainen paikallinen ja kauko-ilmaisin | Usein luottaa enemmän manuaaliseen tarkastukseen |
| Valvonta | Digitaalinen suojaus ja viestintä saatavilla | Saattaa vaatia erilliset valvontalaitteet |
| Turvallisuus | Jännitteen ilmaisu ja sähköinen/magneettinen lukitus | Riippuu kokoonpanosta |
| Huolto | Suljettu primäärijärjestelmä vähäisellä huoltotarpeella | Huoltovaatimukset vaihtelevat |
| Kaasusäiliö | Ruostumattomasta teräksestä tiivistetty säiliö | Riippuu rakentamisesta |
| Käyttöikä | Suunniteltu yli 30 vuodeksi normaaleissa olosuhteissa | Riippuu tuotteen suunnittelusta ja huollosta |
Usune 22kv Sf6 Gis Rmu Ring pääyksikkökojeisto soveltuu teollisiin jakeluverkkoihin, joissa on useita syöttölaitteet tarvitsevat luotettavan kytkennän ja nopean vianpaikannuksen. Vikailmaisimet ja digitaaliset suojalaitteet voivat auttaa huoltoryhmät tunnistavat epänormaalit osat tehokkaammin.
RMU voidaan konfiguroida mikrotietokoneen suojauksella ja mittaustoiminnoilla jakelumuuntajia varten, virran ja jännitteen valvonta-, hälytys- ja suojaustoimintojen tarjoaminen keskijänniteverkossa.
Älykkäitä sähkönjakelujärjestelmiä kehittäville asiakkaille RMU voi yhdistää suojauksen, mittauksen, vian ilmaisu- ja viestintätoiminnot keskusvalvontajärjestelmään, jotka tukevat etäviantunnistusta ja tehokkaampaa verkonhallintaa.
Asiakas käytti Usune 22kv Sf6 Gis Rmu Ring -pääyksikön kytkinlaitetta teollisuusrengasverkkoon, jossa oli useita saapuvat ja lähtevät syöttölaitteet. Käyttöönoton aikana asiakas keskittyi siihen, pystyvätkö operaattorit nopeasti tunnistaa vahingoittunut syöttölaite, kun vaihe-vaihe- tai vaihe-maa-vika tapahtui. Integroitu vikailmaisin toimitti paikallisia hälytystietoja, mikä auttoi huoltohenkilöstöä kaventamaan vikakohtaa ennen suorittamista tarkastus paikan päällä.
Muuntajajakelusovellukseksi asiakas valitsi RMU:n mikrotietokonesuojalla ja ohjauslaite. Järjestelmä toimitti digitaalisen virran ja jännitteen valvonnan sekä suojauksen ja hälytyksen toimintoja. Asiakas piti tätä kokoonpanoa kätevämpänä muuntajan käyttöolosuhteiden valvontaa varten kuin luottaa vain tavanomaiseen releen suojaukseen.
Keskitettyä jakeluvalvontaa vaativa asiakas yhdisti RMU:n vikailmaisun ja digitaalisen suojauksen toiminnot valvontakeskukseen. Kun vikasignaali syntyi, valvontanäyttö pystyi tunnistamaan vastaava vikaosio, jonka avulla käyttöryhmä voi määrittää, missä kenttätarkastus vaadittiin parantaa vianmäärityksen tehokkuutta.
Asiakkaille, jotka käyttävät RMU:ta normaaleissa käyttöolosuhteissa, suljettu SF6-kaasusäiliö vähentää tarvetta säännöllinen sisäinen huolto. Asiakkaat arvostavat myös ulkoisia mekaanisia käyttökomponentteja, koska ne voivat olla tarkastaa tai vaihtaa helpommin, kun huoltoa tarvitaan.
Zhejiang Usune Electric Co., Ltd. on perustanut ISO 9001 Quality Management System -standardin ISO mukaiset johtamisjärjestelmät 14001 ympäristöjärjestelmä ja ISO 45001 työterveys- ja työturvallisuusjärjestelmä.

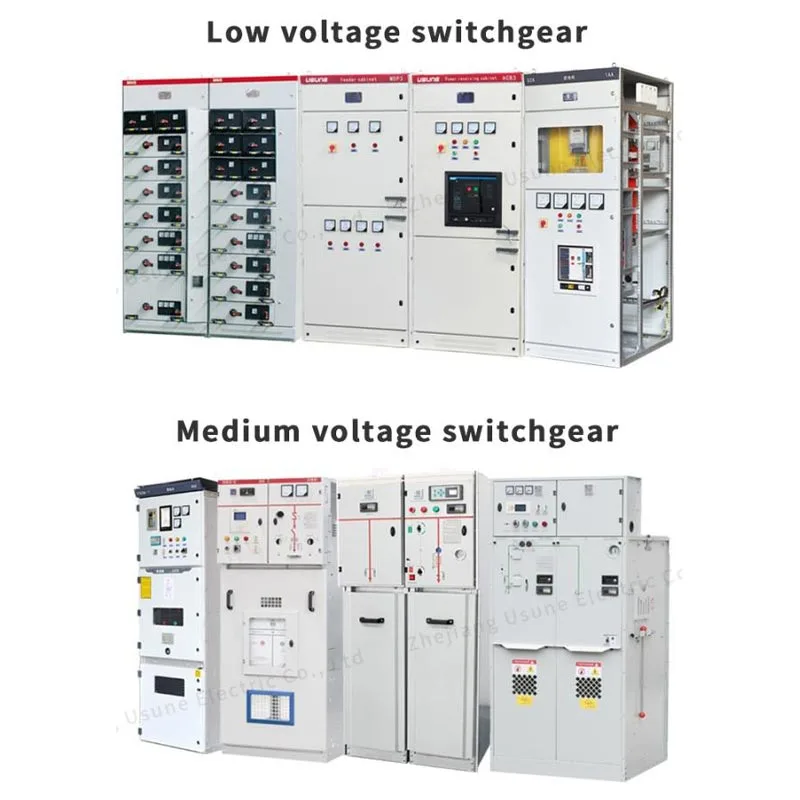

Useiden kansainvälisten markkinoiden vaatimusten täyttämiseksi Usunen keskijännitekojeistotuotteet ovat käyneet läpi asiaankuuluvat IEC- ja GB-standardityyppitestit, soveltuvilla tuotteilla on CE-sertifiointi. Nämä järjestelmät tukevat johdonmukaisuutta valmistuksen laatu, tuotteiden testaus ja tekninen vaatimustenmukaisuus keskijännitesähkönjakeluprojekteissa.
Kyllä. RMU voidaan varustaa vikailmaisimilla, jotka pystyvät havaitsemaan vaihe-vaihe- ja vaihe-maa-viat ja tarjota paikallisia hälytysosoitteita.
Kyllä. Kun se on varustettu vastaavalla tietoliikenne- ja valvontajärjestelmällä, vikatietoja voidaan välittää valvontakeskukseen, jossa voidaan näyttää häiriökohta ja vian sijainti.
Normaaleissa käyttöolosuhteissa painesuljettu järjestelmä ei vaadi erityistä rutiinikaasutarkastusta. The painemittari on tarkastettava ennen käyttöä, ja sen tulee pysyä viheralueella normaaleissa olosuhteissa.
USRM6-sarja on suunniteltu yli 30 vuoden käyttöikään normaaleissa käyttöolosuhteissa odotettu vuotuinen kaasuvuotoaste on alle 0,1 %.
USune yhdistää SF6-suljetun eristyksen, vikailmoituksen, jännitteisen osan ilmaisun, turvakytkimen, digitaalisen suojaus ja vähän huoltoa vaativa toiminta yhdessä keskijännite-RMU-ratkaisussa, joten se sopii nykyaikaiseen renkaaseen verkko- ja älykkäät jakelusovellukset.
