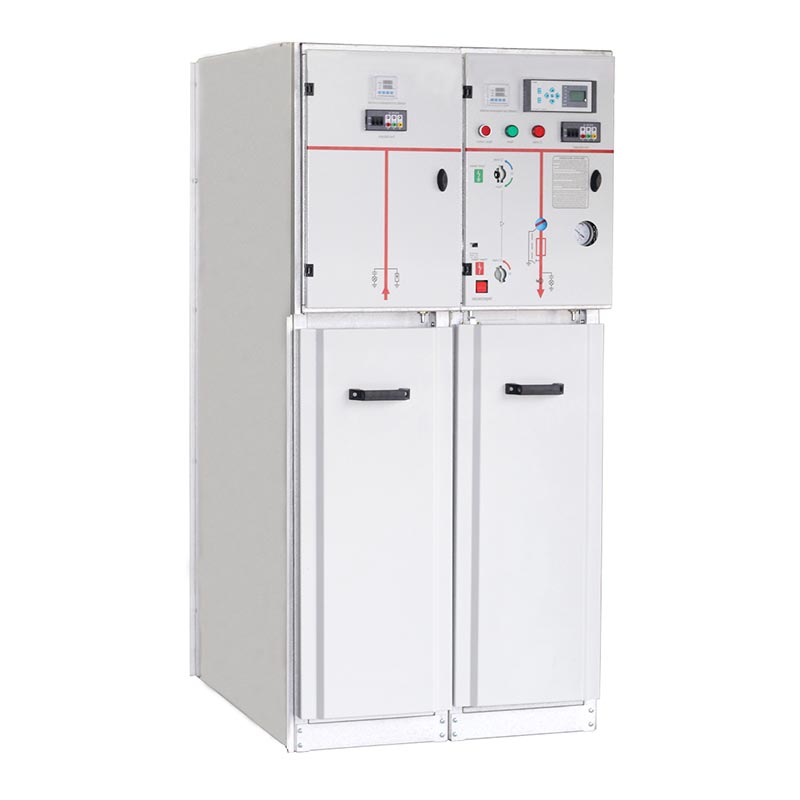

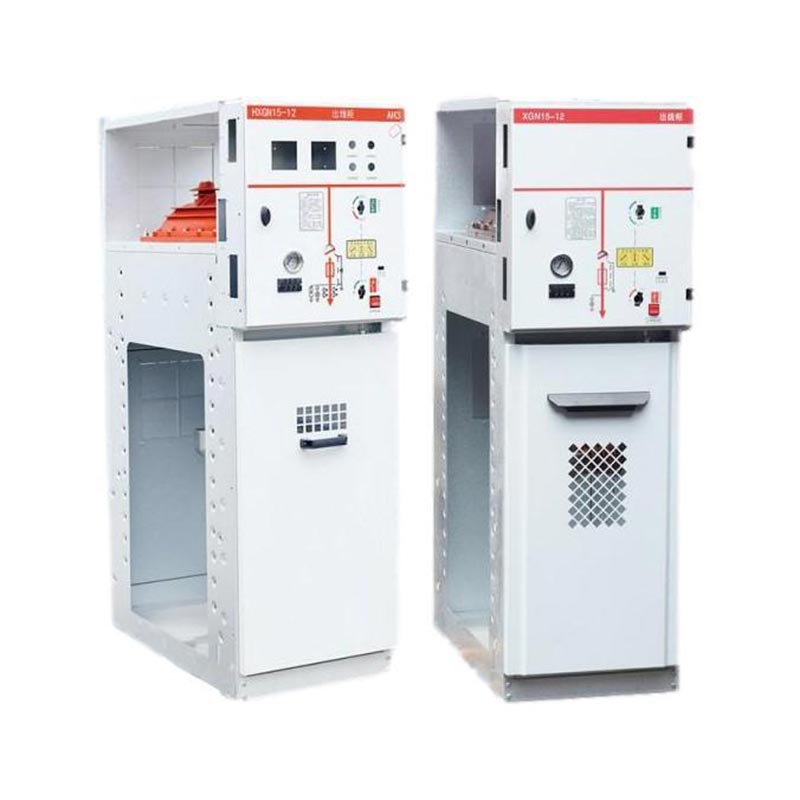

630a Sf6 Ring -pääyksikkö

USUNE 630a Sf6 Ring -pääyksikkö on korkean suorituskyvyn keskijännitteinen sähkönjakelulaite itsenäisesti kehittänyt ja valmistanut Zhejiang Yousi Electric Co., Ltd. (ammattimainen valmistaja, joka integroi T&K:n, sähkölaitteiden tuotanto ja myynti). Tässä tuotteessa on laatikkotyyppinen kiinteä metallisuljettu rakenne, jossa käytetään SF6-kaasu eristeenä ja valokaaren sammutusaineena. Se on varustettu SF6-kaasueristetyillä kytkinsulakkeilla, ja sitä käytetään ensisijaisesti toisiojakeluverkoissa maksiminimellisjännitteellä 36kV ja nimellisvirralla 630A, täysin mukautuva AC 50/60Hz -sähköjärjestelmien tehonsyöttövaatimuksiin.

Kiinan sähkölaiteteollisuuden johtavana toimittajana USUNE noudattaa korkealaatuista tuotantofilosofiaa. Tämä 630A SF6 rengaspääyksikkö on valmistettu yhtiön standardoidussa tehtaassa, jossa on tiukka laadunvalvonta. toteutetaan koko prosessin ajan komponenteista valmiiseen tuotteeseen, mikä varmistaa tuotteen luotettavuuden ja johdonmukaisuutta.

Tuotteen ydinominaisuudet

1. Kompakti ja kevyt muotoilu

630a SF6 Ring -pääyksikkö käyttää kompaktia rakennetta ja kevyttä rakennetta, mikä säästää tehokkaasti asennustilaa sekä alentaa kuljetus- ja asennuskustannuksia. Epoksihartsikuori tiivistää ja tekee siitä sopivan rajoitettuihin tilanteisiin, kuten pieniin konehuoneisiin ja esivalmistetuille sähköasemille, tehostaen paikan päällä sovelluksen joustavuus.

2. Erinomainen eristys ja valokaarta vaimentava suorituskyky

Suljettu kotelo on täytetty SF6-kaasulla, mikä tarjoaa erinomaisen eristyksen ja valokaaren vaimentamisen. Se on kestää erittäin kosteutta ja saasteita, mikä mahdollistaa vakaan toiminnan ankarissa ympäristöissä ja lähes huoltovapaa toiminta, mikä vähentää merkittävästi myöhempiä huoltokustannuksia.

3. Yksinkertainen käyttö ja helppo asennus

630a SF6 Ring -pääyksikössä on etupään kaapeliliitäntä, ja kaikki ohjaustoiminnot on keskitetty etupaneeli, mikä yksinkertaistaa käyttöprosessia ja helpottaa käyttöä ja virheenkorjausta. Sen kevyt ja kompakti rakenne tekee asennuksesta tehokkaampaa, mikä mahdollistaa nopean käyttöönoton asennuksen jälkeen.

4. Runsaat tarvikkeet

Erilaiset lisävarusteet, kuten releet, muuntajat ja ylijännitesuojat, voidaan varustaa vastaamaan erilaisia erilaisten sähkönjakeluskenaarioiden toiminnalliset vaatimukset, mikä parantaa tuotteiden mukauttavuutta ja käytännöllisyyttä.

Sovellettavat skenaariot

USUNE 630a SF6 Ring -pääyksikköä käytetään laajasti teollisuus- ja siviilikaapelirengasverkoissa ja virtalähdeliittimissä. Se soveltuu erityisesti pienille toisioasemille, kytkinasemille, kaupunkien sähkönjakelulle, teollisuus- ja kaivosyritykset, ostoskeskukset, lentokentät, metrot, tuulivoiman tuotanto, sairaalat, stadionit, rautateillä ja muissa paikoissa, jotka tarjoavat luotettavaa virtalähdettä erilaisiin skenaarioihin.

Käyttöolosuhteet

Vakaan ja turvallisen toiminnan varmistamiseksi tällä rengaspääyksiköllä on seuraavat tiukat ympäristövaatimukset:

- Korkeus: ≤1000mm
- Ympäristön lämpötila: -35℃～45℃
- Suhteellinen kosteus: Päivittäinen keskiarvo enintään 95 %; kuukausittainen keskiarvo enintään 90 %
- Seisminen vastustuskyky: Seisminen intensiteetti ei ylitä 8 astetta
- Ympäristövaatimukset: Paikat, joissa ei ole voimakasta tärinää, iskua, tulipaloa, kemiallista korroosiota ja räjähdysvaaroja.

Tekniset parametrit

Kojeiston rakenne ja kokoonpano

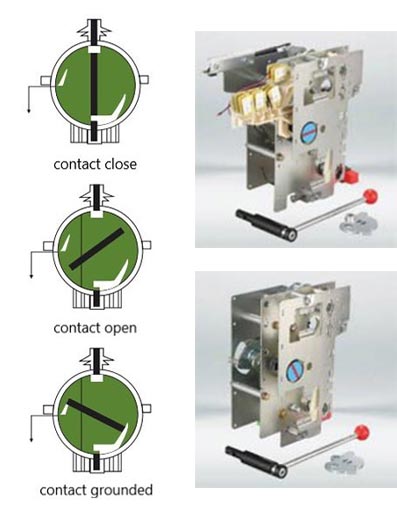

Toimintamekanismi

(1) Kaksitoiminen yksijousiohjausmekanismi: tyyppi K

Kytkentätoimintoa käytetään itsenäisesti vivun tai moottorin avulla.
Maadoituskytkintoiminto avautuu ja sulkeutuu itsenäisesti käyttövivun avulla, ja käyttöenergia on puristusjousella, joka vapautetaan koskettimen sulkemiseksi tai irrottamiseksi.

(2) Kaksitoiminen kaksoisjousen käyttömekanismi: Tyyppi A

Kytkentätoimintoa ohjataan itsenäisesti vivulla tai moottorilla, ja käyttöenergian tuottaa a puristusjousi, joka vapautetaan koskettimen sulkemiseksi. Itsenäinen avaus ja sulkeminen painikkeella (0) tai laukaisuyksikkö tai shunttilaukaisulaite.
Maakytkintoiminto toimii itsenäisesti käyttövivulla ja käyttöenergian tuottaa a puristusjousi, joka vapautetaan koskettimen sulkemiseksi tai irrottamiseksi.

(3) Valinnaiset osat

Yksi sähkökäyttö: AC 220V 110V; DC 220v 110v
Apukytkin
Yksi shunttilaukaisukela (A-tyypin mekanismi): AC 220V 110V; DC 220v 110v
Sulake sulattaa apuilmaisinkytkimen
Maadoitusvian ilmaisin

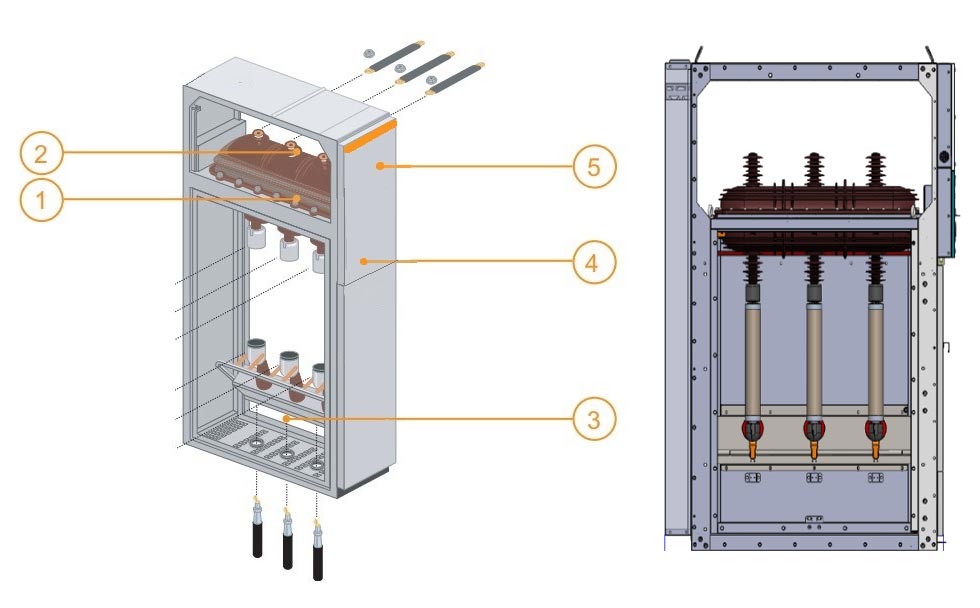

Kytkimien ja sulakkeiden suojakennot

1 Kojeisto Kytkin ja maadoituskytkin SF6:lla täytetyssä kotelossa.
2 Virtakiskot kaikki samassa vaakatasossa, mikä mahdollistaa myöhemmän vaihteiston laajentamisen ja liittämisen olemassa oleviin laitteisiin.
3 Liitäntä pääsee käsiksi edestä, liitäntä alempaan kytkimen ja maadoituskytkimen liittimiin tai alempaan sulakkeenpitimeen. Tämä osasto on myös varustettu maadoituskytkimellä suojayksiköiden MV-sulakkeiden jälkeen.
4 Käyttömekanismi sisältää elementit, joita käytetään kytkimen ja maadoituskytkimen ohjaamiseen ja vastaavien merkkien ohjaamiseen (positiivinen katkaisu).
5 Pienjänniteasennus riviliittimelle (jos moottori on asennettu), LV-sulakkeet ja kompaktit relelaitteet. Jos tarvitaan enemmän tilaa, paneelin korkeutta voidaan lisätä.

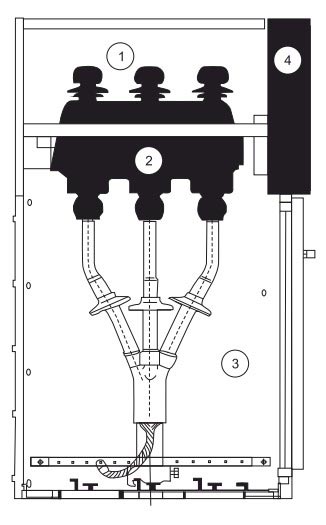

① Väylähuone
② Pääkytkin
③ Kaapelihuone
④ Käyttömekanismi, lukitusmekanismi ja matalapaineinen valvontahuone

Koko kojeistokaappi voidaan jakaa kahteen ylempään ja alempaan yksikköön, kaapin yläyksikkö sisältää linja-autohuone, kuormakytkin, käyttökoneistohuone ja pienjännitehuone, ja alayksikkö on erotettu kaapelista huone. Koko yläosa voidaan vaihtaa.

◇ Väylähuone

Virtakiskohuone on järjestetty kaapin yläosaan. Virtakiskohuoneessa päävirtakiskot on kytketty toisiinsa yhdessä ja kulkea koko kojeistorivin läpi.

◇ Kuorman katkaisija

Kytkinhuone on varustettu SFG-tyyppisellä rikkiheksafluoridikuormakytkimellä. Kuormakytkimen kuori on tehty epoksihartsia kaadettu, täytetty rikkiheksafluoridikaasulla (SF6) eristävänä väliaineena, ja kuori toimitetaan havaintoreiällä. Kytkinhuone voidaan varustaa

SF6 kaasutiheysmittarilla tai kaasutiheys hälytyskoskettimella asiakkaan vaatimusten mukaan.

◇ Kaapelihuone

Kuormakytkinkaapissa on tilava kaapelihuone, jota käytetään pääasiassa kaapeliliitäntöihin siten, että yksijohtiminen tai kolmijohtimiset kaapelit voidaan liittää yksinkertaisimmalla suojaamattomalla kaapelipäällä ja myös riittävästi tilaa mahtuu salamansuoja, virtamuuntaja, alempi maakytkin ja muut komponentit. mukaan vakiomuotoilu, kaapin ovessa on havaintoikkuna ja turvalukituslaite. Kaapelitilan pohjalevy tiivistekannen ja sopivan kokoisen kaapelinkiristimen kanssa tukikannattimella. Kaapelitilan pohjalevy ja ovenkarmi voivat olla poistettu kaapelin asennuksen helpottamiseksi.

◇ Käyttömekanismi, lukitusmekanismi ja matalapaineinen valvontahuone

Lukittu mekanismihuone toimii myös ohjauspaneelina. Pienjännitehuone on varustettu jousitoimisella mekanismi asennonosoittimella ja mekaanisella lukituslaitteella, ja se voidaan varustaa myös apulaitteella koskettimet, laukaisukelat, hätälaukaisumekanismit, kapasitiiviset live-näytöt, näppäinlukot ja sähkökäyttöiset laitteet. Samalla matalapainekammiotila voidaan varustaa myös ohjaussilmukalla, mittareilla ja suojauksella releet, ja 750 mm leveässä kaapissa on kaksi identtistä matalapainekammiota lisää lisävarusteita varten.

Kotelon konfigurointiparametri

Saapuva LBS

Trafo suojaa

Mittaus

Cbog w/.meter

Cb lähtevä

Toiminnan kuvaus

1. Kahvan käyttö: Seiso kojeiston edessä, pidä kahvan yläosaa ylhäällä ja työnnä eteenpäin, toisella kädellä pitäen kiinni kahvan päästä pyörimään.
2.Varmista, että kaapin ovi on suljettu kunnolla ennen virransyöttöä tai irrotettu maadoituksesta.
3. Kytkimen painemittari on tarkastettava ennen virran kytkemistä ja sammuttamista.

Virta päälle

1.Varmista, että kaapin ovi on kiinni. Työnnä kahva ylempään käyttöaukkoon ja käännä vastapäivään 180°, kunnes kuulet erotusjarrun äänen. Paneelin keskimerkki on paikallaan; alempi ovi on kiinni ja maadoituskytkin on pois päältä.
2. Aseta käyttökahva alempaan käyttöaukkoon ja käännä sitä myötäpäivään 180°, kunnes kuulet sulkemisäänen; paneelin keskiosoitin on asennossa D; kytkin on päällä, ja sitten virtalähde on valmis.

Virta pois päältä

1. Katkaise virta: Aseta käyttökahva alempaan käyttöaukkoon ja käännä vastapäivään 180°, kunnes kuulet erottava jarruääni (suorakäyttöpainike, jos painike on); paneelin keskikohta on asennossa, sitten kytkin tulee pois päältä.
2.Tarkista, onko live-näyttö varmistaaksesi, että kaapelihuone on sähköisesti neutraali; aseta käyttökahva ylempään käyttöaukkoon ja käännä myötäpäivään 180°, kunnes kuulet sulkemisäänen; paneeli on paikoillaan ja alempi ovi on auki; maadoituskytkin on kiinni ja sitten sähkökatkostoiminto on valmis.

Kuljetus ja varastointi

Kun kytkinkaappi on kiinnitetty pohjalevyyn, se voidaan lapioida trukilla. Kun se ei ole kiinnitetty pohjaan levy, kytkinkaappi tulee nostaa tai kantaa kokonaisena, mutta sitä tulee kuljettaa pystysuorassa milloin tahansa eikä sitä saa kaataa kaapin osien vaurioitumisen välttämiseksi. Kojeistot (myös ulkopakkauksen kanssa) ei saa säilyttää ulkona pitkiä aikoja.

Huolto

◇ Rengaskaappi on huoltovapaa kolmen vuoden ajan normaaleissa olosuhteissa.

◇ Kuormakytkimen yksi- ja kaksijousiset käyttömekanismit ovat huoltovapaita eivätkä vaativat voitelua.

◇ Releen suojalaite on tarkastettava valmistajan vaatimusten mukaisesti ennen käyttöönottoa toimintaa.

◇ Rengasverkkokaapin huoltojakso on yleensä kerran vuodessa ja erityisiä huoltotoimenpiteitä suoritetaan seuraavasti:
(1) Kiristä kaikki sähköliitännät (pääväylä, kytkimet, kaapelit, mittauslaitteet) asennusohjeiden vaatimukset.
(2) Imuroi kaikki komponentit (pääkytkin, apukytkin, laukaisumekanismi, moottori jne.) ja johdon ulkonäkö tarkastus.
(3) Suorita yksi sulkemis/avaaminen kaikille kytkimille, mukaan lukien maadoituskytkin.
(4) Kytke apuohjauksen virtalähde päälle (älä anna kaukosäätimen signaalia) sähköistä peräkkäistä toimintaa.

Tilaa tavarat

Seuraavat asiakirjat ja liitteet luovutetaan kaapin mukana, kun kytkinkaappi lähtee tehtaalta:

◇ Tuotteen pätevä sertifikaatti
◇ Tuotteen käyttöohjeet
◇ Tuotesuunnittelun tiedot
◇ Kytkinkaappitarvikkeet:
◇ Jokainen asennusyhdistelmä on varustettu kuormakytkimen käyttökahvalla.

Käyttäjien tulee antaa seuraavat tiedot tilaaessaan tuotteita:

◇ Pääpiirin kytkentäkaavio ja erityiset tekniset vaatimukset
◇ Kojeiston asennussuunnitelma.
◇ Kytkinkaapin komponenttien mallin tekniset tiedot ja apusilmukka, ohjauspiirin kaavio (jos tarpeen)
◇ Muut kirjallisia tietoja koskevat erityispyynnöt.

Projektin viite

Cas-avaruuden raketin laukaisuprojekti

Testiraportti
