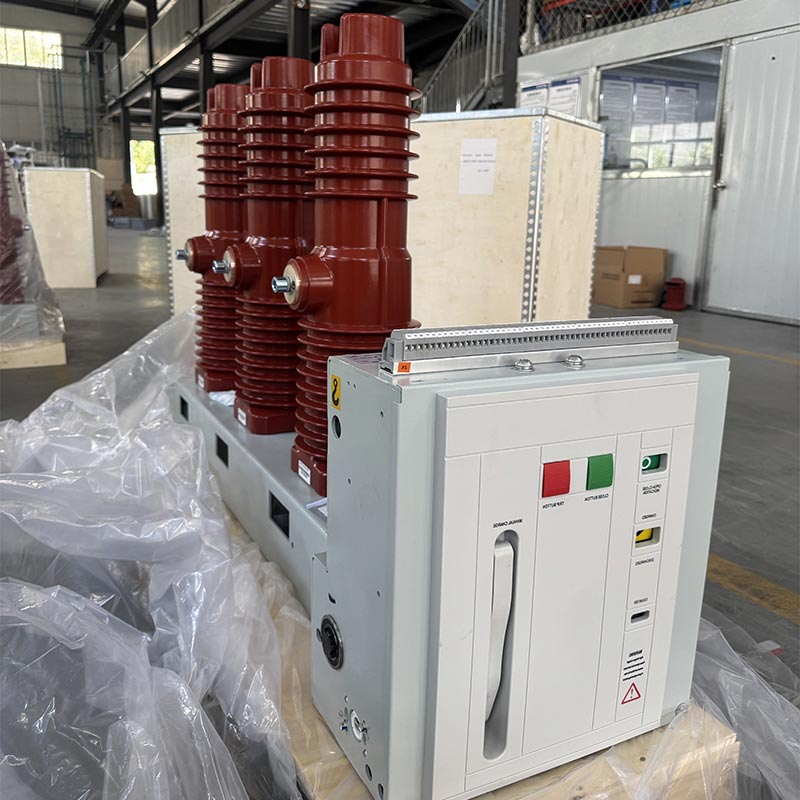

Keskustelua ja analysointia suurjännitetyhjiökatkaisijan sovellusteknisistä ongelmista

Sovellussuurjännitetyhjiökatkaisijatehonsyöttöjärjestelmämme alkoi vuonna 1978. Sen kevyt paino, yksinkertainen rakenne, pitkä käyttöikä ja muut edut tunnistettiin nopeasti voimalaitoksen toiminnan, huollon ja teknikon toimesta. Varhaisen kotimaisen suurjännitteisen tyhjökatkaisijan laatu ei ole tarpeeksi vakaa, käyttöjännite on korkea käyttöprosessissa ja joissakin tyhjökaarisammutuskammioissa on vuotoilmiö.

1. Kiinan suurjännitetyhjiökatkaisijan status quo

Suurjännitetyhjiökatkaisijan käyttö sähkönsyöttöjärjestelmässämme alkoi vuonna 1978. Sen keveys, yksinkertainen rakenne, pitkä käyttöikä ja muut edut tunnistettiin nopeasti sähköosaston toiminnan, huollon ja teknikot. Varhaisen kotimaisen suurjännitteisen tyhjökatkaisijan laatu ei ole tarpeeksi vakaa, käyttöjännite on korkea käyttöprosessissa ja joissakin tyhjökaarisammutuskammioissa on vuotoilmiö. Tianjinin tyhjiökytkimien sovellusten edistämiskonferenssiin vuonna 1992 mennessä tyhjiökatkaisijoiden valmistustekniikka on tullut saman tyyppisten tuotteiden eturintamaan samalla alalla maailmassa, josta on tullut uusi historiallinen käännekohta korkeajännitteisen tyhjökatkaisijan sovelluksessa ja valmistustekniikassa Kiinassa.

2. Ilmavuoto tyhjökaarisammutuskammiossa

Uusi sukupolvikorkeajännitetyhjiökatkaisijakäyttää yleensä pitkittäisen magneettikentän kaaren sammutuksen ja kupari- ja kromikontaktimateriaalin periaatetta, sen tarkoituksena on vähentää kosketuspolttohäviöitä ja parantaa sähköistä käyttöikää. Jos sähköä johtavan sauvan samankeskisyyttä ei säädetä oikein, pitkittäiskaasujohdon, keramiikan, kaatumisen ja metallin tiivistyslujuus ei ole riittävän vakaa, mikä johtaa ilmavuotoon tyhjökaarisammutuskammiossa.

Suurin osa tyhjökaarisammutuskammion palkeista on muodostettu 0,15 mm:n ruostumattoman teräksen öljynpaineella. HV-tyhjiökatkaisijan käyttöympäristön saastetaso, kosteus ja suolasuihku eivät ole sopivia. Haitalliset kaasut ja kondensaatio aiheuttavat palkeen täpläistä korroosiota, mikä johtaa ilmavuotojin palkeista, peitelevyistä ja tiivistepinnoista.

On tärkeä toimenpide säätää HV-tyhjiökytkimen samankeskisyyttä ja valita oikea käyttö- ja säilytysympäristö.

3. Valitse korkeajännitteisen tyhjökatkaisijan käyttöikä järkevästi

Korkeajännitteisen tyhjökatkaisijan sähköinen käyttöikä viittaa laiteteknisissä ehdoissa ja varsinaisessa tyyppitestissä määrättyjen täyden kapasiteetin katkojen määrään. Suurjännitetyhjiökytkimen koskettimia ei voi korjata tai vaihtaa sovelluksessa, joten korkeajännitteisen tyhjökatkaisijan on vaadittava riittävän pitkä käyttöikä.

Uuden sukupolven tyhjökaarisammutuskammiossa käytetään pitkittäistä magneettikenttäelektrodia ja kupari-kromi-kontaktimateriaalia. Pitkittäinen magneettikenttäelektrodi alentaa kaaren jännitettä (kaarienergiaa) oikosulkukatkaisuvirran alla ja saa kaaren jakautumaan tasaisesti kosketuspinnalle. Kupari-kromi-kontaktimateriaali vähentää kosketuspolttohäviötä kaarienergiayksikköä kohden. Näiden kahden orgaaninen yhdistelmä tekee suurjännitteisen tyhjökatkaisijan sähköisen käyttöiän läpimurtoparannuksen. Tällä hetkellä suurjännitteisen tyhjökatkaisijan uudelleenkatkaisu- ja sulkemiskapasiteetti on suhteellisen korkea ja vakaa.

Varhainen suurjännitetyhjiökatkaisijan sähköinen käyttöikä oli vain 30 kertaa maassamme, pisin toiminta on yli 20 vuotta. Silti korkeajännitteistä tyhjiökatkaisijaa ei ole löydetty sähköjärjestelmästä oikosulun avausvirran sähköisen käyttöiän vuoksi ja se vetäytyy, eikä havainnut, että oikosulun vuoksi avausvirran sähköinen käyttöikä on lyhyt, aiheuttaa onnettomuuksia Tämä osoittaa täysin, että nämä korkeajännitteiset tyhjiökatkaisijat voivat periaatteessa täyttää sähköjärjestelmän vaatimukset oikosulkukatkaisuvirran sähköisen käyttöiän osalta. Siksi korkeajännitteisen tyhjiökatkaisijan oikosulku katkaisuvirran sähköinen käyttöikä ei ole korkeampi, sitä parempi.

4 Kiinnitä huomiota HV-tyhjiökytkimen mekaaniseen parametrisäätöön

Korkeajännitteisellä tyhjökatkaisijalla on monia mekaanisia parametreja, kuten sulkemisnopeus, avautumisnopeus, koskettimen liike, koskettimen sulkeutumispomppimisaika, koskettimen avaamisen palautumisamplitudi jne. Nämä mekaaniset parametrit on asetettu varmistamaan korkeajännitteisen tyhjökatkaisimen tekninen suorituskyky.

Kiinan suurjännitteisen tyhjökatkaisijan mekaaninen käyttöikä on yleensä 10 000 ~ 20 000, tutkimustyö parantaa mekaanista käyttöikää 30 000 ~ 40 000 kertaa, sähkömagneettinen toimintamekanismi on yksinkertainen rakenne, luotettava suorituskyky, kätevä säätö ja huolto, käyttöhenkilöstö on tottunut käyttämään ja huoltamaan ja laajasti käytetty; Joissakin paikoissa on myös totuttu käyttämään sähköistä jousikäyttömekanismia. Käyttömekanismi on HV-tyhjiökatkaisijan mekaanisen rakenteen monimutkaisin osa, jolla on korkein tarkkuusvaatimus. Useimpien valmistajien tuotantoolosuhteet ovat vaikeita täyttää koneistustarkkuusvaatimuksia.

Korkeajännitteisen tyhjökatkaisijan, suurjännitteisen tyhjökatkaisijan pakkausrakenteen, toimintamekanismin ja katkaisijan päärungon luotettavuuden takaamiseksi kaksi erillistä, tiivistettyä ShengChanCao-mekanismia tehtaista tuotantoolosuhteista paremmin, sitten lähtöakseli katkaisijaan, joten mekaanisten parametrien kohtuullinen kokoonpano, se liittyy suoraan korkean jännitteen katkaisijan mekaaniseen käyttöikään. Ihanteellinen mekaaninen parametrien säätö, erittäin tärkeä suurjännitteisen tyhjökatkaisijan mekaanisen suorituskyvyn kannalta. Puskurin ominaisuudet täyttyvät hetkessä, jolloin liikkuvat osat koskettavat puskuria ja puskuri antaa pienen reaktiovoiman. Puskurin etäisyyden kasvaessa puskurin ominaiskäyrä muuttuu jyrkemmäksi nopeasti ja erotusenergia absorboituu mahdollisimman paljon, jotta saavutetaan laukaisupalautuksen ja laukaisumatkan rajoittaminen.

5 Paranna HV-tyhjiökytkimen toimintavarmuutta

Kotimaisten materiaalien, komponenttien ja vakiokomponenttien laatuongelmat sekä perinteiset tuotesuunnittelukonseptit johtavat siihen, että sen mekaaninen luotettavuus ja mekaaninen käyttöikä jää alle ihanteellisen.

(1) ymmärrä tyhjiökatkaisijan perusrakenne, tuntee sen tekniset suorituskyvyn indikaattorit, kohtuulliset käyttöolosuhteet, läheinen yhteys valmistustietoihin, tarkka soveltaminen suurjännitetyhjiökatkaisijan kehittyneisiin teknisiin toimintoihin;

(2) Tee hyvää työtä HV-tyhjiökatkaisijan mekaanisten parametrien virheenkorjauksessa, tiukat mekaaniset parametriindeksivaatimukset sen perustoiminnon varmistamiseksi;

(3) Standardoida varaosien hallinta ja varastointi sekä varmistaa teknisten suoritusarvojen ja varaosien laadun johdonmukaisuus, yleisyys ja luotettavuus;

(4) Tee HV-tyhjiökatkaisijan toiminta- ja onnettomuusanalyysi, tee yhteenveto kokemuksista, tee yhteistyötä valmistusosaston kanssa ja paranna jatkuvasti tyhjökatkaisijan kehittynyttä luonnetta, luotettavuutta ja taloudellisuutta.

6 HV-tyhjiökytkimen lämpötilan nousu

Korkeajännitteisen tyhjökatkaisijan piiriresistanssi on tärkein lämmönlähde, joka vaikuttaa lämpötilan nousuun, ja valokaaren sammutuskammion piirivastus muodostaa yleensä yli 50 suurjännitetyhjiökatkaisijan piiriresistanssista. Kosketinvälin kosketusresistanssi on tyhjökaarisammutuskammion silmukkaresistanssin pääkomponentti, koska kosketinjärjestelmä on tiivistetty tyhjökaarisammutuskammiossa ja syntyvä lämpö voi haihtua ulos vain dynaamisen ja staattisen johtavan sauvan kautta.

Tyhjiökaarisammutuskammion staattinen pää on yhdistetty suoraan staattiseen tukeen ja liikkuva pää liitetään liikkuvaan tukeen johtavan pidikkeen ja pehmeän liitoksen kautta. Vaikka liikkuvan pään ylöspäin suuntautuva liike edistää liikkuvan pään lämmön haihtumista, HV-tyhjiökatkaisijan korkein lämpötilan nousu keskittyy enimmäkseen liikkuvan johtavan tangon ja johtavan pidikkeen läppäosaan johtuen liikkuvan pään monista linkeistä ja pitkästä lämmönjohtavuuspolusta. Käytännössä staattisen pään komponenttien tehokas käyttö, jotka edistävät lämmönpoistoa, pakottavat koskettimen välyksen lämmön poistumaan staattisesta päästä ja jakavat lämmön liikkuvasta päästä, on tehokas toimenpide HV-tyhjiökatkaisijan korkean lämpötilan nousun ongelman ratkaisemiseksi.

Korkeajännitteisen tyhjökatkaisijan erinomaiset tekniset sovellusominaisuudet on tunnustettu laajalti voimaosastoilla. Asiaan liittyviä ongelmia voidaan käyttää referenssinä käytännön työssä. Korkeajännitteisen tyhjiökatkaisijan teknisen edun täysimääräinen hyödyntäminen ja parempi pelaaminen on erittäin hyödyllistä parantaa maaseudun sähköverkon yleistä laitetasoa.
