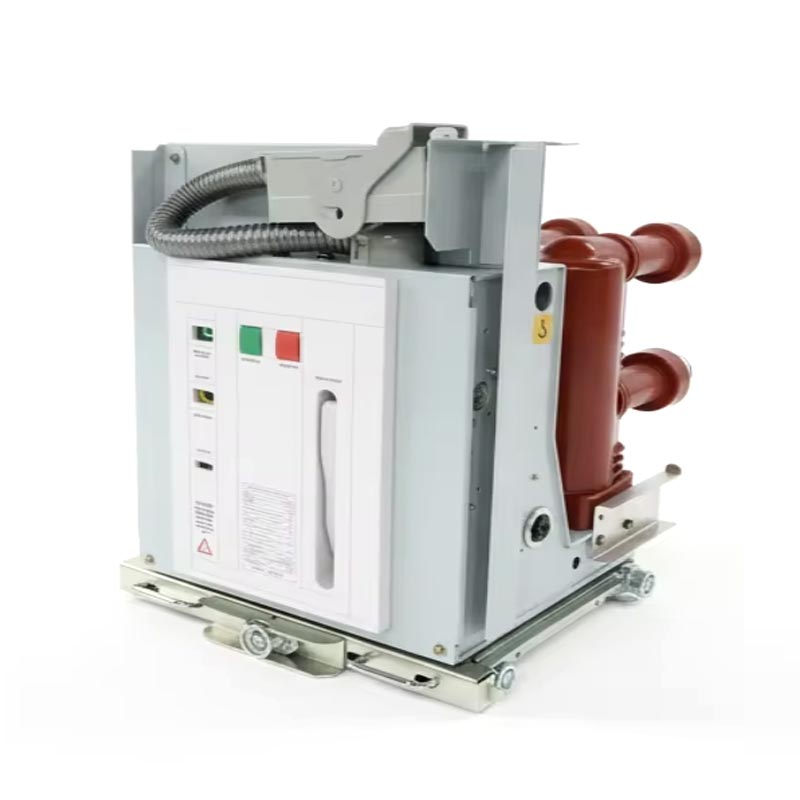

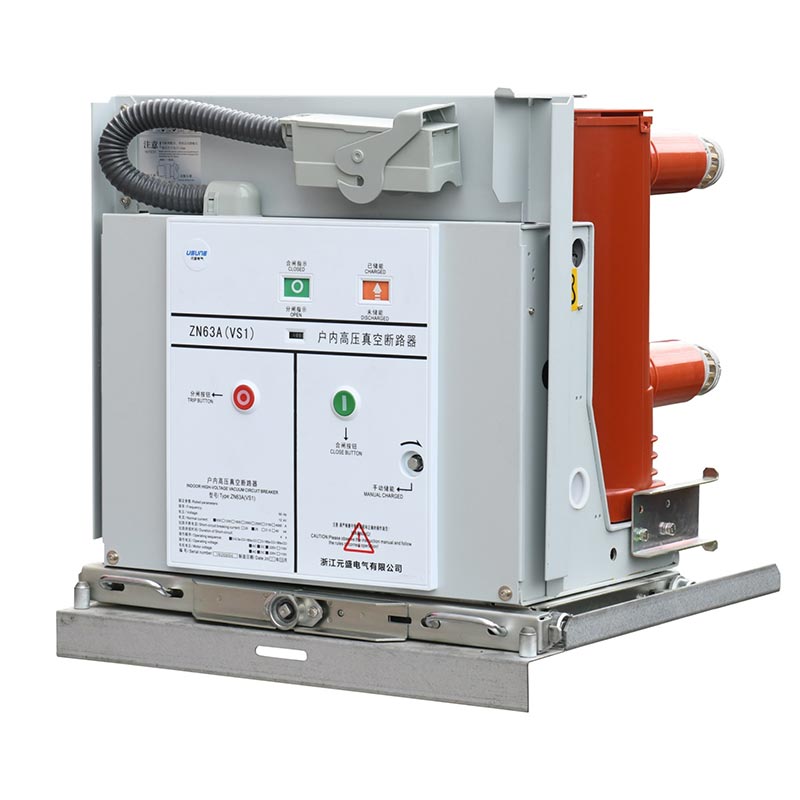

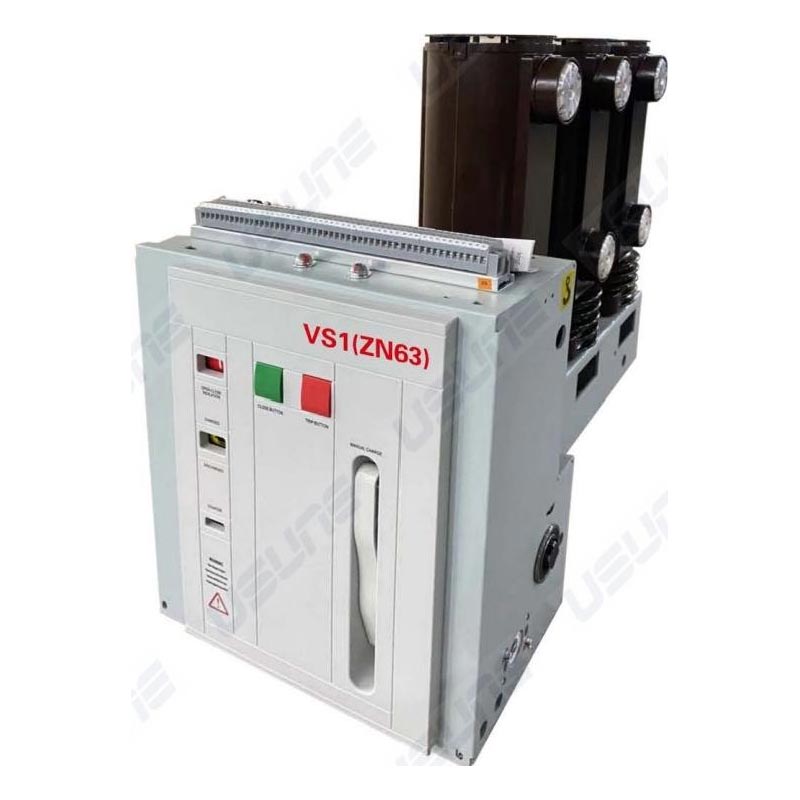

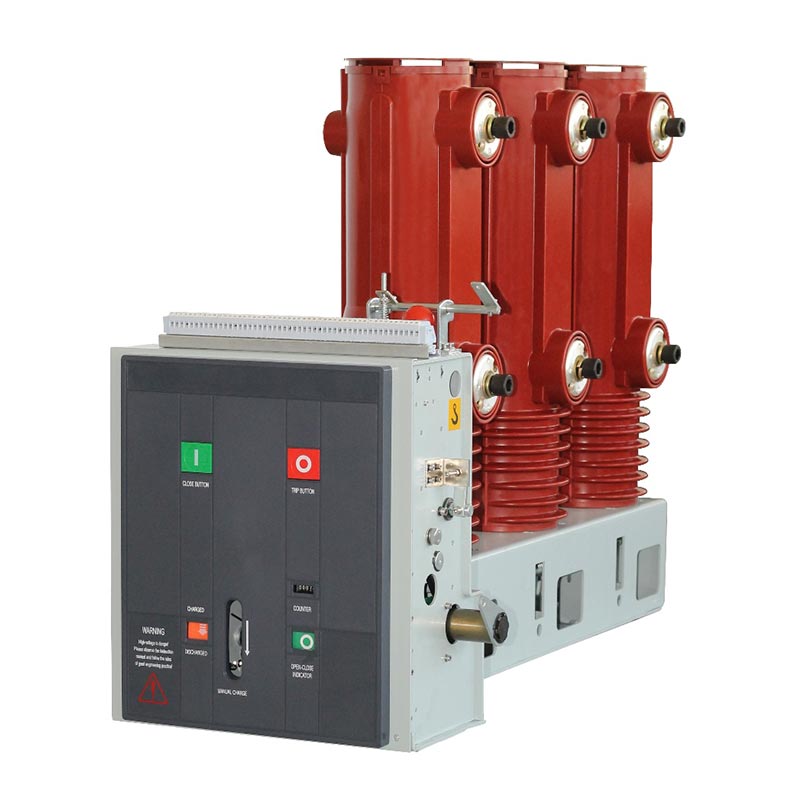

Sivuttainen tyhjiökatkaisin

Usune Lateral Type Vacuum Circuit Breaker on sisätiloihin asennettu suurjännitekytkinlaite, joka on jaettu kahteen päävirtaan. sarjat: VS1(ZN63)-12 ja VS1-24. Sitä käytetään ensisijaisesti 12KV, 24KV ja 36KV kolmivaiheisissa sähköjärjestelmissä. sähköverkkolaitteiden sekä teollisuuden ja kaivosyritysten sähköjärjestelmien suoja- ja ohjausvastuut. Hyödyntämällä edistynyttä tyhjiökaarisammutustekniikkaa, siinä on nopea valokaaren sammutusnopeus, pieni koko, pitkä käyttöikä ja alhaiset ylläpitokustannukset, joten se on korvaamaton ydinlaite nykyaikaisessa voimansiirrossa ja jakelujärjestelmät.

Keskeiset edut:

1. Vuosien kokemus sähkönsiirrosta ja jakelusta, jota käytetään laajasti teollisuudessa ja kaivosteollisuudessa yrityksissä, voimalaitoksissa sekä kaupunkien ja maaseudun sähköverkoissa, mikä on saanut laajaa käyttäjätunnustusta vakaasta suorituskykyä ja luotettavaa toimintaa.

2. Usunen ammatillisen T&K-tiimin itsenäisesti kehittämä sivulle asennettu muotoilu, joka yhdistää jousen käyttömekanismi katkaisijan rungolla, mikä optimoi kokonaisrakenteen; tyhjiökatkaisin käyttää APG-prosessin epoksihartsieristyssylinteriä, joka tarjoaa erinomaisen ryömintäsuorituskyvyn ja ympäristönsuojelun sopeutumiskykyä.

3. Täyttää tiukasti GB/T1984-2014 "High Voltage Circuit Breakers", JB3855-1996 "3.6~40.5KV Indoor High Voltage Vacuum Circuit Breakers", DL/T403-2000 "12~40.5KV tyhjiökatkaisijat Tilaustekniset ehdot" ja IEC62271-100:2008 kansainväliset standardit, ja se on läpäissyt useita arvovaltaisia testejä ja sertifikaatteja.

4. Ammattimaisena korkeajännitesähkölaitteiden valmistajana Kiinassa Usunella on standardoitu tuotantolaitoksessa, ja jokainen katkaisija käy läpi tiukat testaukset ennen tehtaalta lähtöä. Luotettavana toimittaja, se tarjoaa kattavan myynnin jälkeisen palvelun ja teknisen tuen, mikä poistaa käyttäjien huolenaiheet.

Tuotetiedot ja tekniset parametrit

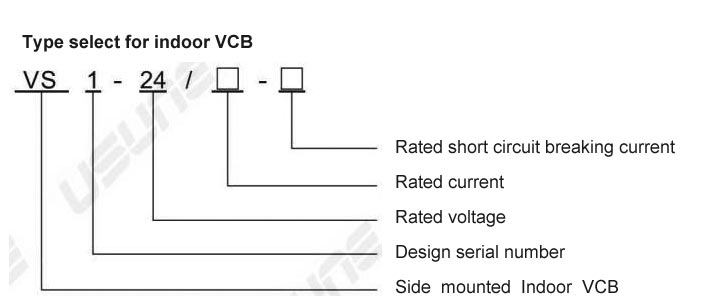

Usune Lateral Type Vacuum Circuit Breaker tarjoaa täydellisen valikoiman teknisiä ominaisuuksia ja vakaan suorituskyvyn. Pääasiallinen tekniset parametrit (ottaen VS1(ZN63)-24-sarjan ensisijaiseksi referenssiksi) on esitetty alla olevassa taulukossa:

Rakenne ja toiminta

1. Kokonaisrakenne

Käyttömekanismi ja valokaaren sammutuskammio on järjestetty integroiduksi rakenteeksi pääsammutusyksikön kanssa johtava piiri on kolmivaiheinen lattialle asennettu tyyppi. Tyhjiökaarisammutuskammio on pituussuunnassa asennettu APG-käsiteltyyn epoksihartsiputkimaiseen eristyssylinteriin, joka tarjoaa erinomaisen virumiskyvyn, vähentää pölyn kertymistä valokaaren sammutuskammion pinnalle, välttäen ulkoisten tekijöiden vaikutusta, ja varmistaa hyvän eristyksen myös kosteissa ja erittäin saastuneissa ympäristöissä. VS1-12-sarja on kiinteä asennus tyyppi, sopii kiinteisiin kytkinlaitteisiin ja voidaan käyttää itsenäisesti tai käyttää rengasverkkovirtalähteenä, laatikkotyyppinen muuntaja ja muut järjestelmät.

2. Toimintamekanismi

Sivuttainen tyhjiökatkaisija käyttää tasomaista jousikäyttöistä mekanismia, joka tukee sekä manuaalista että sähköenergian varastointi. Käyttömoottori on sijoitettu valokaaren sammutuskammion etukaappiin, jaettu viiteen kokoonpanotilaan, joista jokaisessa on energian varastointi-, voimansiirto-, laukaisu- ja puskurikomponentit. Valokaarisammutuskammion ja käyttömekanismin integroitu rakenne takaa korkean yhteensopivuuden toimintakyvyn ja valokaaren sammutuskammion avautumis- ja sulkemisvaatimuksia vähentäen välivaiheita, alentaa energiankulutusta ja melua sekä parantaa katkaisijan toimintaa luotettavuus.

Sovellusympäristö

Lateraalityyppinen tyhjiökatkaisin soveltuu sisätiloihin ja sen on täytettävä seuraavat vaatimukset vaatimukset: ympäristön lämpötila -15 ℃ - +40 ℃; päivittäinen keskimääräinen suhteellinen kosteus ≤95 %, kuukauden keskiarvo ≤90 %; korkeus ≤1000m; seisminen intensiteetti ≤8 astetta; ja siinä ei ole merkittävää pölyä, syövyttäviä kaasuja tai muuta saastetta. Huomautus: Nämä vaatimukset ylittäville sovelluksille vaaditaan räätälöinti, kun asiasta on neuvoteltu etukäteen valmistaja.

Asennus ja käyttöönotto

Lateraalityyppiset tyhjiökatkaisijat testataan tarkasti ennen tehtaalta lähtöä. Ennen kuin annat energiaa ensiöpiiri, seuraavat valmistelut on tehtävä:

1. Tarkista laitteet vaurioiden varalta; jos se on vaurioitunut, lopeta sen käyttö.
2. Puhdista eristeen pinta epäpuhtauksista.
3. Käytä manuaalisesti energian varastointi- ja avaus-/sulkemistoimintoja tarkkailemalla, että tila on normaali.
4. Käytä käyttövirtalähdettä ja varmista, että tila on normaali.
5. Siirrä/vedä käsikärrytyyppistä katkaisijaa eritelmien mukaisesti ja varmista, että ilmaisin on normaali oikean asennon saavuttamisen jälkeen.

Huomautus: Kun käytät sulkevaa lukituslaitetta, sen lukituksen avaamiseksi on kytkettävä virta ennen sulkemista.

Käytännön sovellustapaus

Tapaustutkimus: Sovellus suuressa teollisuus- ja kaivosyrityksessä Kiinassa

Suurella kiinalaisella teräsyrityksellä on monimutkainen voimajärjestelmä, jonka laitteiden toiminnalle on korkeat vaatimukset taajuuden ja oikosulkuvirran ohjaus. Useiden toimittajien vertailun jälkeen Usune VS1(ZN63)-24-sarja katkaisija valittiin sähkönjakelujärjestelmän sydämen suojalaitteeksi. Siitä lähtien käyttöönotto vuonna 2024, järjestelmä on toiminut vakaasti yli 12 kuukautta ilman vikoja, onnistuneesti kolme oikosulkuvikaa, jotka suojaavat laitteita tehokkaasti ja estävät sähkökatkoksia. Yhtiö korkeasti tunnistaa tuotteen suorituskyvyn ja valmistajan tarjoamat asennus- ja käyttöönottopalvelut.

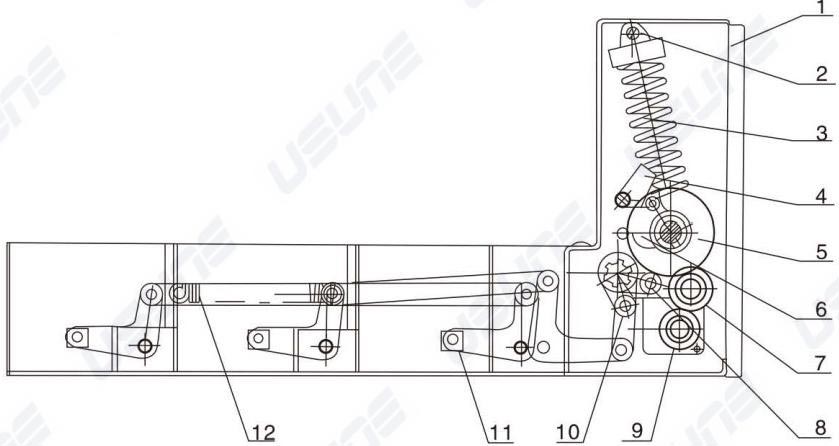

1. Kytkinlaatikko
2. Ripsipultti
3. Sulkemisjousi
4. Liitosten sulkeminen
5.Sisäiset sähköjohdot
6. Nokkamekanismi/mekanismin toiminta
7. Hammaspyörän voimansiirtomekanismi
8.Sisääntulon liitäntävipu
9. Ladattu moottori
10. Nelivipuinen voimansiirtomekanismi
11. Voimansiirtolohko
12. Laukaisumekanismi

Toimittajan ja valmistajan sitoutuminen: Usune ammattimaisena korkeajännitesähkölaitteiden valmistajana Kiinalla on standardoitu tehdas ja ammattimainen T&K-, tuotanto- ja huoltotiimi. Luotettavana toimittaja, noudatamme periaatetta "laatu ensin, asiakas ennen kaikkea" ja valvomme tiukasti kaikkia tuotanto sen varmistamiseksi, että tuotteet vastaavat standardeja ja käyttäjien tarpeita; Tarjoamme kattavat myynnin jälkeiset palvelut, mukaan lukien paikan päällä asennusopastusta, käyttöönottoa, huoltoa ja teknistä koulutusta sekä jatkuvaa innovointia ja optimoida tuotteemme tukemaan sähkönsiirto- ja jakeluteollisuuden kehitystä.
