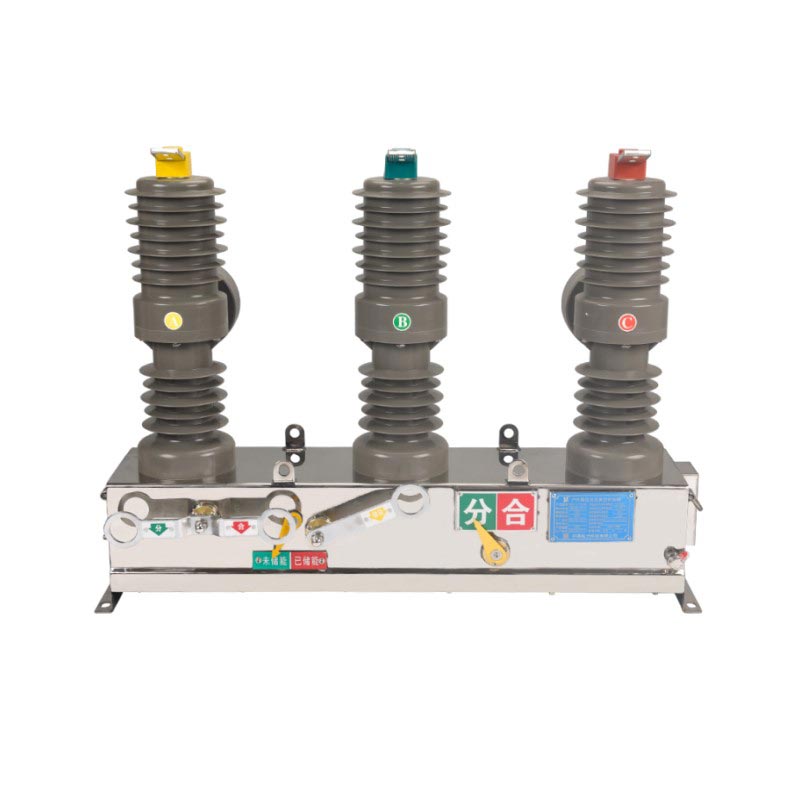

Usune ZW32-12 11 kV napa-asennettava tyhjiökatkaisin on ulkokäyttöinen napa-asennettava tyhjiökatkaisin suunniteltu erityisesti 10kV–12kV sähkönjakelujärjestelmiin. Se käyttää erittäin luotettavaa tyhjiökatkaisijaa kaari sammutus, erilaisten virtojen tarkka ja turvallinen kytkeminen päälle ja pois. Sen vankka mekaaninen rakenne tukee toistuva käyttö ja sopii skenaarioihin, jotka vaativat toistuvaa vaihtoa.
- Nimellisjännite: 12kV (yhteensopiva 10kV/11kV järjestelmien kanssa)
- Taajuus: 50/60 Hz
- Vaiheiden lukumäärä: Kolmivaiheinen vaihtovirta
- Eristys: Ulkokäyttöön tarkoitetut ikääntymistä estävät ja korroosionkestävät materiaalit
- Toimintatapa: Manuaalinen/sähköinen, yhteensopiva älykkäiden ohjaimien kanssa
- Nopea tyhjökaarisammutusnopeus, lyhyt katkaisuaika ja korkea toiminnan vakaus;
- Erinomainen oikosulkukatkaisukyky, joka suojaa tehokkaasti linjoja ja laitteita;
- Pitkä mekaaninen ja sähköinen käyttöikä, sopii toistuviin käyttöskenaarioihin.

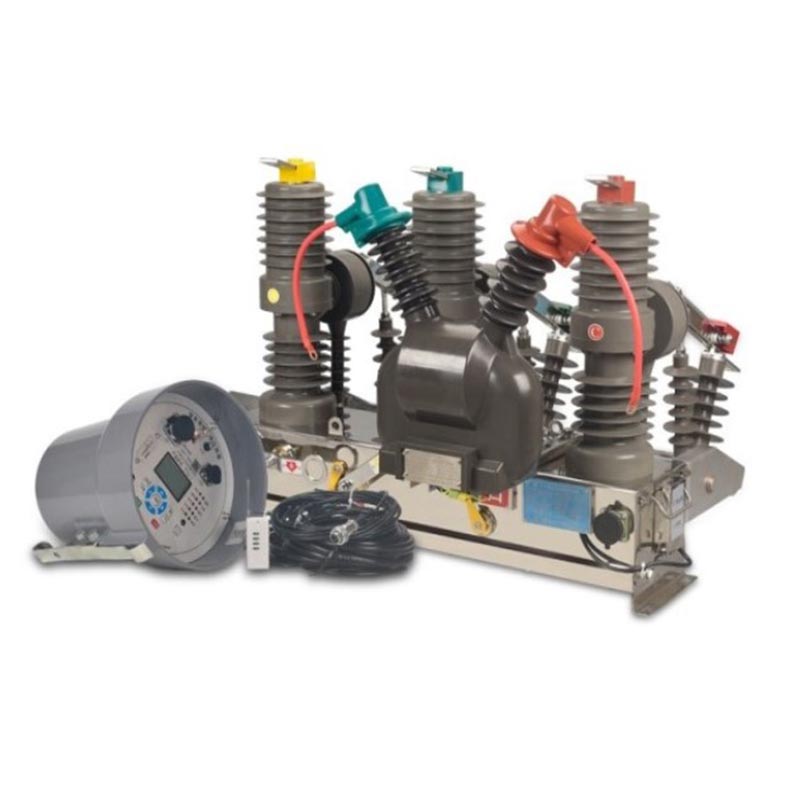

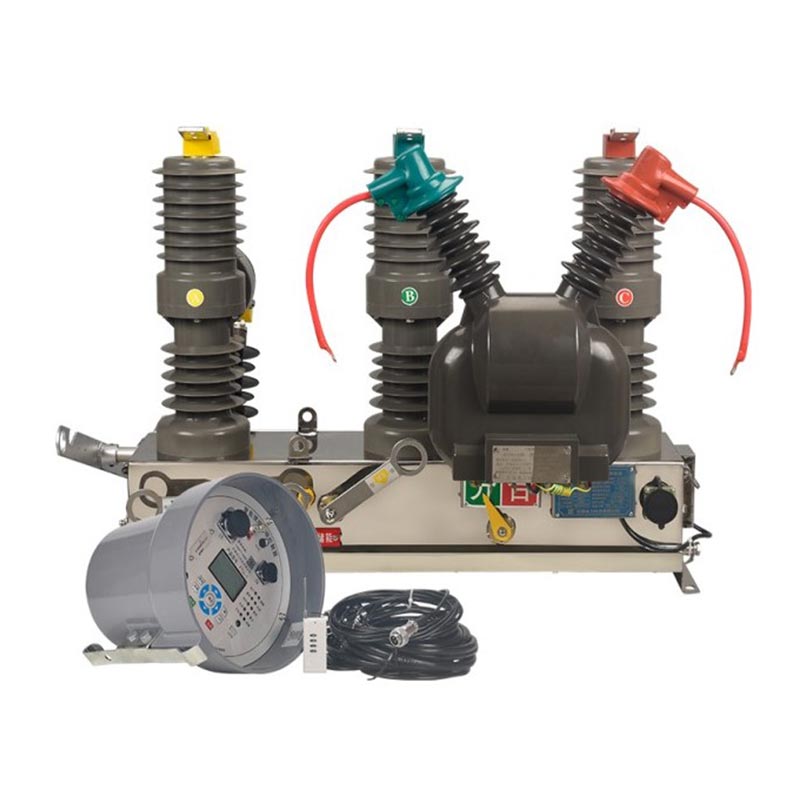

Yhdistettynä Usunen älykkääseen ohjaimeen se voi muodostaa automaattisen uudelleensulkimen, mikä ymmärtää:
- Kaukosäädin: Kauko-avaaminen ja sulkeminen lähetyskeskuksen toimesta;
- Telemetria: virran, jännitteen, tehon ja energiatietojen reaaliaikainen seuranta;
- Kaukosignalointi: Raportoi aktiivisesti laitteen tilasta, hälytys- ja vikatiedoista;
- Kaukosäätö: Suojausparametrien online-asetus ja muuttaminen.
- Täysin suljettu IP54+-suojausluokka, pölytiivis, sadetiivis ja kondensoitumaton;
- Vakaa toiminta ympäristöissä -40 ℃ - +70 ℃, kestää suolasumua, kosteutta ja saasteita;
- Kompakti rakenne, pylvääseen kiinnitettävä, helppo asentaa ja vaatii vähän huoltoa.
Maaseudun sähköverkon automaation päivitysprojekti Anhuin maakunnassa Kiinassa
Toistuvat ohimenevät viat (salmanisku, puukosketus) maaseudun sähköverkoissa, hidas vikojen eristysnopeus ja suuri suurten sähkökatkojen riski.
Ota käyttöön 120 Usune ZW32-12 -jälleensulkijaa älykkäillä ohjaimilla pylväisiin asennettuina 10 kV:n ilmajohtoja varten.
- Vian eristäminen: Automaattinen laukaisu 50 ms sisällä oikosulkuvioista, virran palautus 1 minuutin sisällä
viattomat alueet;
- Ohimenevän vian poisto: Automaattinen uudelleensulkeminen eliminoi 85 % tilapäisistä sähkökatkoksista;
- Etähallinta: "Neljä etätoimintoa" vähentää paikan päällä tehtävän tarkastuksen työmäärää 60 % ja parantaa lähetystä
tehokkuus 70 %;
- Luotettavuus: Yli kahden vuoden käytön jälkeen keskimääräinen vikojen välinen aika (MTBF) on >85 000 tuntia ilman suuria vikoja, mikä parantaa virransyötön luotettavuutta yli 30 000 maaseutukäyttäjälle.
| Tuote | Yksikkö | Parametrit | ||
| Nimellisjännite | kV | 12 | ||
| Nimelliseristystaso | 1min Tehotaajuuden kestojännite | Kuiva testi | kV | 42；48 |
| Märkä testi | 34 | |||
| Salamaimpulssin kestojännite (huippuarvo) | 75；85 | |||
| Nimellistaajuus | Hz | 50 | ||
| Nimellisvirta | A | 630 | ||
| Nimellinen oikosulkuvirta | kA | 12.5/16.20 | ||
| Nimellinen oikosulkukatkos ja sulkemisvirta (huippu) | kA | 50 | ||
| Nimellishuippukestävyysvirta | kA | 50 | ||
| 4S 4s Nimellinen lyhytkestoinen virta | kA | 20 | ||
| Nimellinen toimintajärjestys | 0-0.3s-C0-180s-0 | |||
| Sulje jarrutusaika/Taukoventtiilin aika | ms | 25-50/15-50 | ||
| Katkoajat nimelliselle lyhytkatkosvirralle | kertaa | 30 | ||
| Koneen käyttöikä | kertaa | 10000 | ||
| 1 min tehotaajuus kestää ohjauspiirin ja apupiirin jännitteen | V | 2000 | ||
| Nimellinen käyttöjännite ja apupiirin nimellisjännite | V | DC220/AC220 | ||
| Ylivirtalaukaisija | Nimellisvirta | A | 5 | |
| Laukaisu nykyinen todellisuus | % | ±10 | ||
V: Sen tyhjökatkaisijalla on alhainen kosketusten kuluminen ja pitkä sähköinen käyttöikä; sen tarkkuusjousen toimintamekanismi sillä on korkea mekaaninen stabiilisuus (mekaanisten toimintojen määrä ≥10 000 kertaa); sen materiaalit ja rakenne ovat väsymistä kestävä, säilyttää vakaan suorituskyvyn toistuvien toimintojen aikana, joten se sopii usein vaihtoskenaariot, kuten kondensaattoripankit ja teollisuuslinjat.
V: Yhdistä ZW32-12 Usune FTU -ohjaimeen RS-485:n tai langattoman (4G/LoRa) kautta. Ohjain kerää laitteen dataa, kommunikoi isäntäaseman kanssa ja suorittaa kauko-komentoja saavuttaen näin kauko-ohjauksen, reaaliaikainen telemetria, tilan etäsignalointi ja online-etäsäätötoiminnot.
A: This product is virtually maintenance-free. Regular checks are recommended:
- 1-2 vuoden välein: Tarkista tiivisteet, kiinnikkeet ja eristysominaisuudet;
- 2-3 vuoden välein: Tarkista alipainekatkaisimen eheys ja mittaa kosketusresistanssi;
- Joka 5. vuosi: Suorita kattava mekaanisen ja sähköisen suorituskyvyn kalibrointi. Usene tarjoaa
elinikäinen tekninen tuki ja koulutuspalvelut.
Usune ZW32-12 11 KV napakiinnitetty tyhjiökatkaisija yhdistää erinomaisen suorituskyvyn, älykkään toiminnan, ja kestävyys. Johtavana Kiinan valmistajana Usune varmistaa tuotteiden luotettavan laadun, joka mukautuu kaupunki- ja maaseudun sähköverkot, teollisuuspuistot ja uudet energiajärjestelmät, mikä tekee siitä suosituimman laitteen nykyaikaisessa sähkössä jakelukenttä. Usunella on kypsä kenttäsovelluskokemus ja kattava tekninen tuki tulla luotettavaksi toimittajaksi ja valmistajaksi maailmanlaajuisen sähköinfrastruktuurin alalla.
