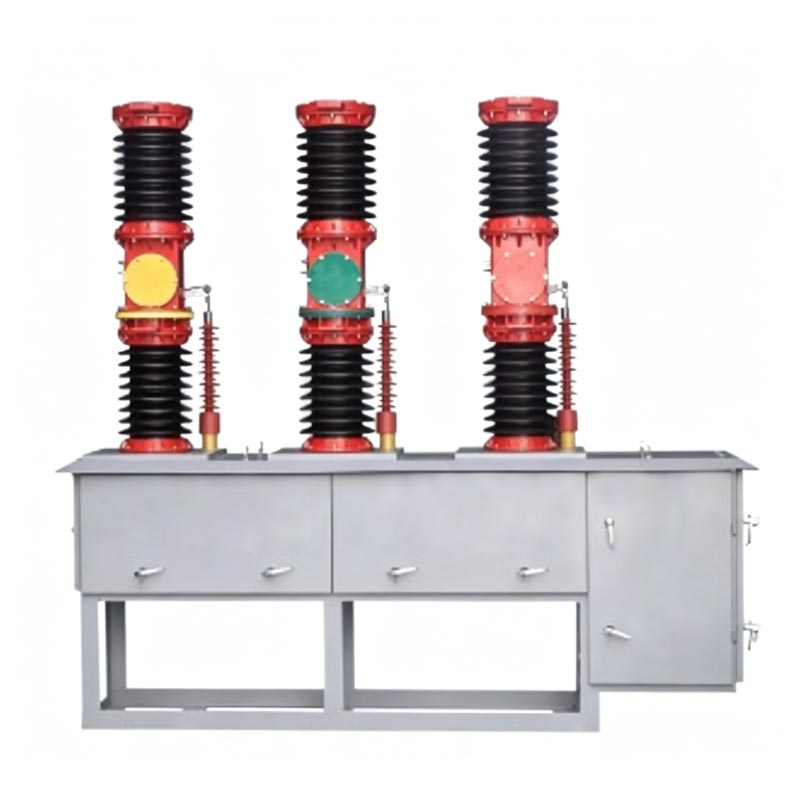

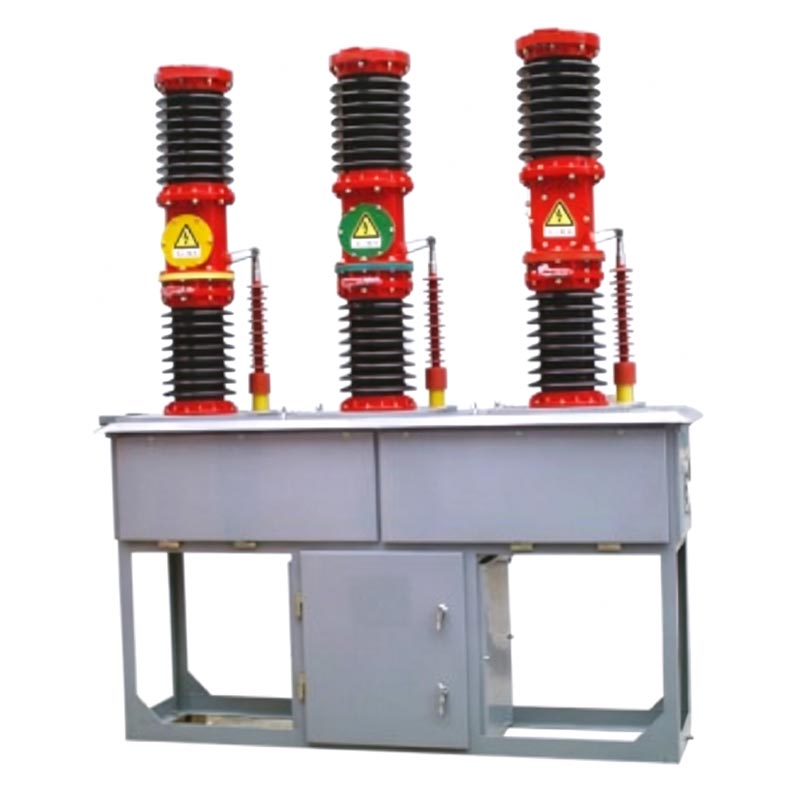

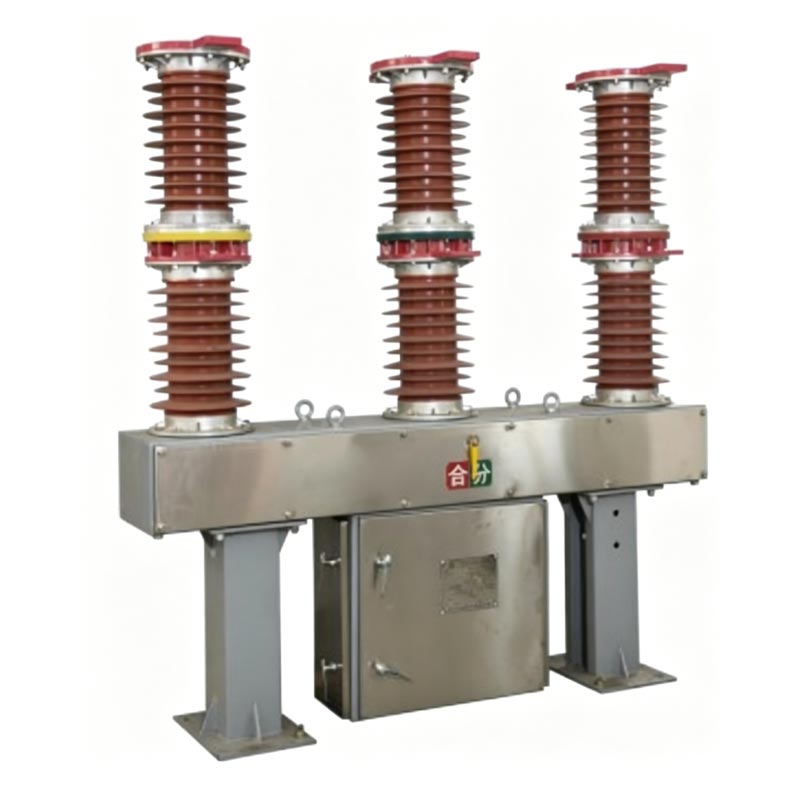

Usune Zw7-40.5 Outdoor Vacuum Circuit Breaker on ulkokäyttöinen suurjännitteinen tyhjiökatkaisin, joka sopii 50 Hz:iin kolmivaiheiset AC, 24-40,5 kV voimansiirto- ja jakelujärjestelmät, joita käytetään pääasiassa järjestelmän ohjaukseen, suojaukseen, osiointi ja kondensaattoripankin vaihto. Kun sitä käytetään yhdessä uudelleensulkimen kanssa, se mahdollistaa älykkään segmentoinnin sähköjärjestelmän ohjauksen uudelleen sulkeminen; se tukee jousi- tai sähkömagneettisia toimintamekanismeja, on vakaa mekaaninen suorituskykyä, eikä aiheuta tulipalo- tai räjähdysvaaraa; se on GB1984-1989 "AC High Voltage Circuit Breakers" ja IEC56, IEC62271-100 "High Voltage AC Circuit Breakers" -standardit.
1. Erinomainen murtumissuorituskyky: Hyödyntää tyhjiökaarisammutustekniikkaa, mikä johtaa vahvaan rikkoutumiseen
kapasiteetti, pitkä sähköinen käyttöikä ja mekaaninen käyttöikä jopa 10 000 jaksoa.
2. Huoltovapaa ja luotettava: Yksinkertainen rakenne, joka ei vaadi säännöllistä huoltoa ja pitkä käyttöikä.
3. Erinomainen eristys- ja saastumisenestokyky: Vahva ulkoinen eristyskyky ja erinomainen
saastumisenestokyky.
4. Joustava älykäs kokoonpano: Voidaan varustaa sisäänrakennetulla virtamuuntajalla (tarkkuus jopa 0,2S
luokka) mittaukseen ja kolmivaiheiseen kytkentäsuojaukseen.
5. Toimintamekanismien laaja yhteensopivuus: Mukautuva jousi- tai sähkömagneettisiin käyttömekanismeihin, mikä mahdollistaa
toistuva ja luotettava toiminta.
1. 24-40,5 kV siirto- ja jakelujohdot ja sähköasemat
2. Kaupunkien ja maaseudun sähköverkkojen perusparannus- ja laajennushankkeet
3. Tuulivoimalat, aurinkovoimalat ja teollisuuden sähköjärjestelmät
4. Kondensaattoripankin kytkentä- ja katkaisijasovellukset
5. Rannikkoalueet, korkeat ja erittäin saastuneet alueet
1. Projektin nimi: 35kV tuulipuiston verkkoliitäntäprojekti Pohjois-Kiinassa
2. Asiakas: State Grid Hebei Electric Power Co., Ltd.
3. Hankkeen tausta: Tämä tuulipuisto sijaitsee rannikolla, jossa on korkea kosteus, runsaasti suolaa ja toistuvia ukkosmyrskyjä. Sen 35kV lähtevä linjajärjestelmä vaatii luotettavia katkaisijoita ohjaukseen, vikaan eristys ja automaattinen uudelleensulkeminen.
4. Ratkaisu: Uxin Electric toimitti 12 sarjaa Zw7-40.5 Outdoor tyhjiökatkaisijoita, jotka on varustettu jousitoimiset mekanismit ja 0.2S-luokan sisäänrakennetut virtamuuntajat.
5. Sovelluksen saavutukset
- Vakaa toiminta yli 5 vuoden ajan korkeassa kosteudessa ja runsaasti suolaa sisältävissä ympäristöissä
- 100 % onnistumisprosentti 187 oikosulkukatkaisuoperaatiossa
- Älykäs uudelleensulkemistoiminto vähentää sähkökatkosaikaa 85 %
- Huoltovapaa muotoilu vähentää vuosittaisia käyttö- ja ylläpitokustannuksia 60 %
6. Asiakaspalaute
"Usune Zw7-40.5 Outdoor Vacuum Circuit Breaker on osoittanut erittäin luotettavaa suorituskykyä rannikollamme tuulipuisto. Sen saastumisenestokyky ja älykkäät suojaustoiminnot ovat parantuneet merkittävästi verkon vakaus." – Projektipäällikkö, State Grid Hebei Electric Power Co., Ltd.
| Tuote | Yksikkö | Parametrit | |
| Nimellisjännite | kV | 40.5 | |
| Nimelliseristystaso | 1min Tehotaajuuden kestojännite | kV | 95 |
| Salamaimpulssin kestojännite (huippuarvo) | kV | 185 | |
| Nimellisvirta | A | 630/1000/1250/1600/2000 | |
| Nimellinen oikosulkuvirta | kA | 12.5/16.20/25/31.5 | |
| Nimellinen toimintajärjestys | 0-0.3s-C0-180s-0 | ||
| Katkoajat nimelliselle lyhytkatkosvirralle | kertaa | 12 | |
| Nimellinen oikosulkukatkos ja sulkemisvirta (huippu) | kA | 50/63/80 | |
| Nimellishuippukestävyysvirta | kA | 50/63/80 | |
| Nimellinen lyhytkestoinen virrankesto | kA | 20/25/31.5 | |
| Nimellinen oikosulun kestoaika | s | 4 | |
| Keskimääräinen sammutusnopeus | m/s | 1,5 ± 0,20 | |
| Keskimääräinen käynnistysnopeus | m/s | 0,7 ± 0,2 | |
| Sopimuksen päällekytkeytymisaika | ms | ≤ 2 | |
| Kolmivaiheinen päälle/pois synkronisuuden aikaero | ms | ≤ 2 | |
| Päällekytkentäaika | ms | ≤ 150 | |
| Poiskytkentäaika | ms | ≤ 70 | |
| Mekaaninen käyttöikä | kertaa | 10000 | |
| Nimelliskäyttöjännite ja apupiirin nimellisjännite | V | DC/AC110 220 | |
| Jokainen vaihesilmukan tasavirtavastus (ei sisällä instrumenttimuuntajia) | μΩ | ≤ 50 | |
| Jokainen vaihesilmukan tasavirtavastus | mm | 3 | |
V: Jousitoimisia tai sähkömagneettisia mekanismeja voidaan käyttää. Jousitoimiset mekanismit tarjoavat korkean luotettavuus ja alhaiset ylläpitokustannukset, joten ne sopivat useimpiin ulkokäyttöön.
V: Kyllä. Virtasuhde ja tarkkuusluokka (0,2S/0,5/10P10) on ilmoitettava tilauksen yhteydessä.
V: Normaalikäytössä huoltovapaa aika on 10-15 vuotta. Silmämääräistä tarkastusta suositellaan 2 vuoden välein, ja pieni mekaaninen tarkastus 5 vuoden välein.
Usune Zw7-40.5 Outdoor Vacuum Circuit Breaker yhdistää edistyneen alipainetekniikan, vankan rakennesuunnittelun ja älykkäitä ominaisuuksia. Luotettuna kiinalaisena toimittajana Usene Electric varmistaa jatkuvasti korkean laadun ja korkean suorituskyvyn tuotteita, mikä tekee niistä ihanteellisen valinnan nykyaikaisiin sähköjärjestelmiin, jotka vaativat luotettavuutta, turvallisuutta ja alhaiset elinkaarikustannukset.
