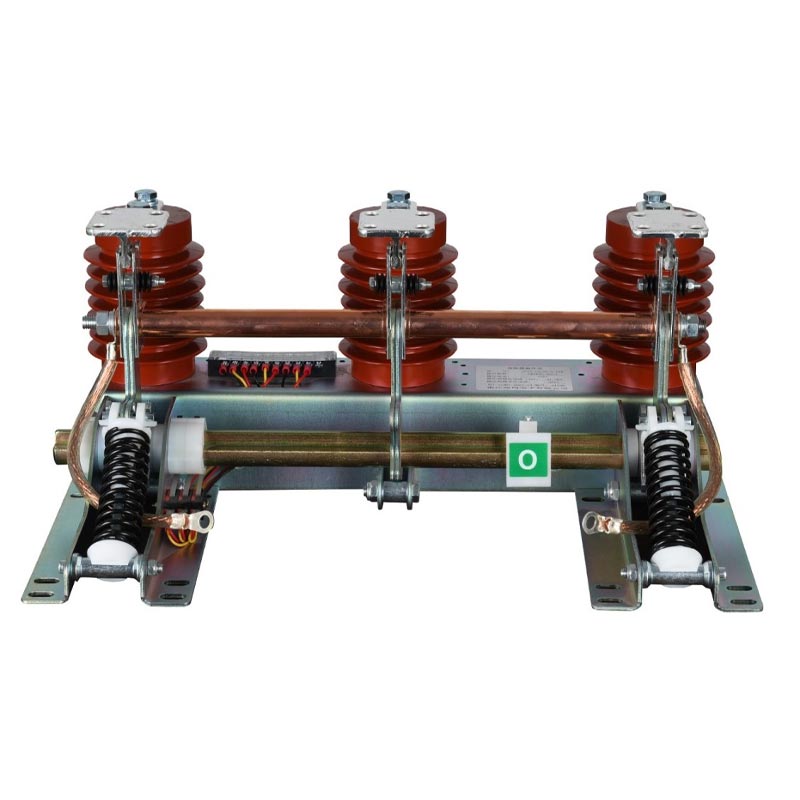

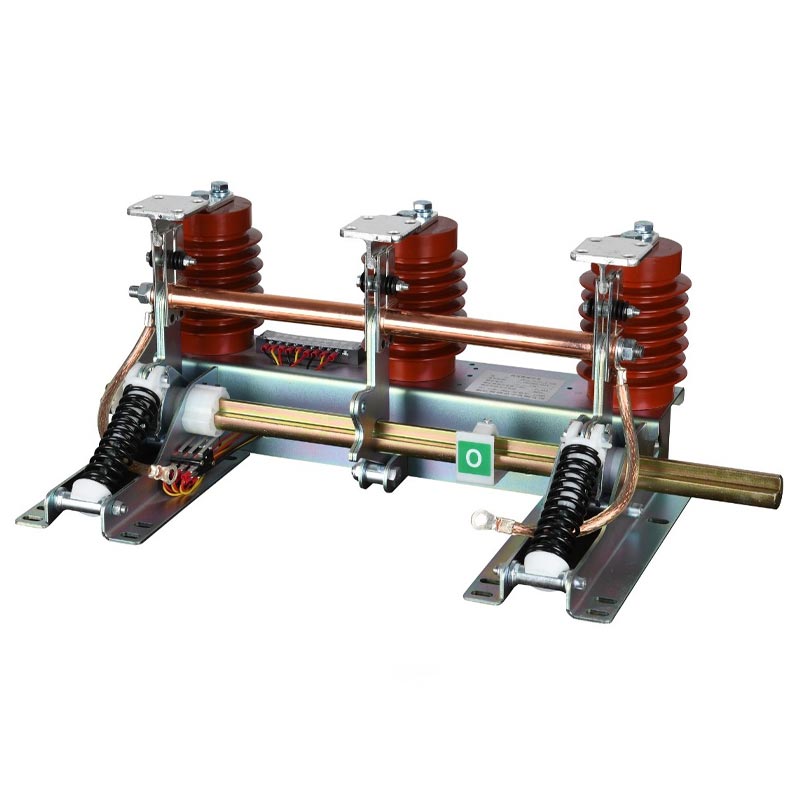

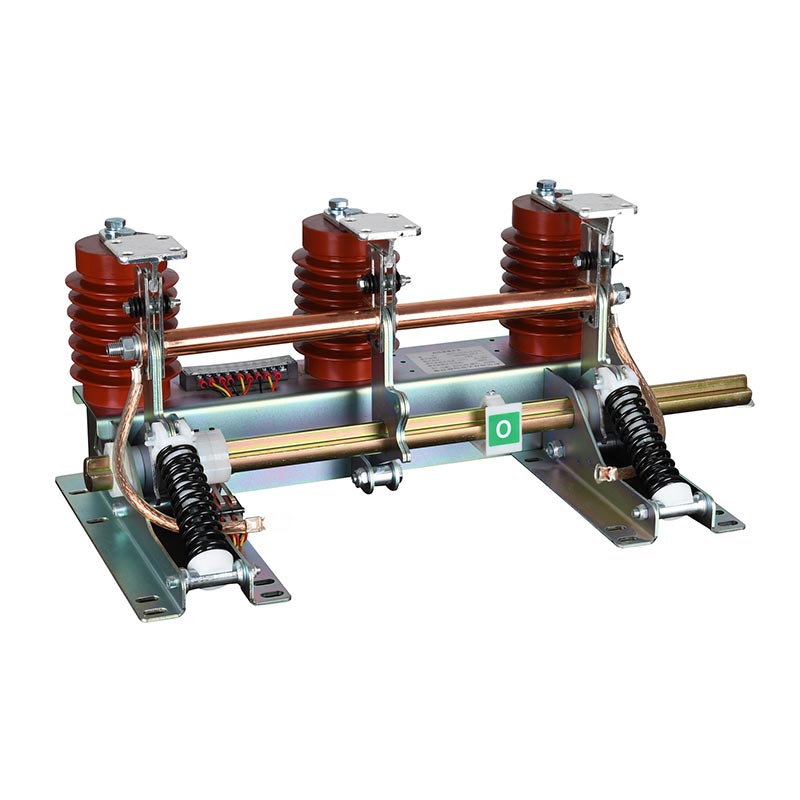

Maadoituskytkin Jn15

Usune Grounding Switch Jn15 soveltuu 12 kV ja alle 50 Hz vaihtovirtajärjestelmiin. Suunniteltu erityisesti piiriin turvamaadoitus, sitä voidaan käyttää erilaisten suurjännitekytkinlaitteiden kanssa kriittisen maadoitussuojauksen aikaansaamiseksi laitteiden huolto tai sähkökatkot. Vapauttamalla luotettavasti jäännösjännitteen ja kestämään oikosulkuvirtoja, se varmistaa huoltohenkilöstön ja sähkölaitteiden turvallisuuden.

Ammattimaisena valmistajana Usunen tuotesarjassa on kompakti ja vankka rakenne, joka mahdollistaa vakaan toiminnan ankarissa sisäympäristöissä, joissa on korkea kosteus, korkea pölytaso ja kohtalainen saastuminen. Se täyttää täysin GB1985-89 ja kansainväliset IEC129-standardit varmistaen tuotteen johdonmukaisuuden ja maailmanlaajuisen sovellettavuuden.

Tekniset ydinparametrit

Tuotteen ydinedut

1. Turvallinen ja luotettava

Maadoituskytkin Jn15 on varustettu tarkalla mekaanisella lukitusmekanismilla väärinkäytösten estämiseksi (kuten sulkeminen jännitteisissä olosuhteissa); sillä on erinomainen oikosulkukestävyys, joka pystyy kestää lyhytaikaista virtaa 31,5 kA/4s ja huippuvirtaa 80 kA, mikä säilyttää rakenteellisen eheyden vikatilanne; korkealaatuiset eristyskomponentit tarjoavat korkean eristyslujuuden, ovat kosteutta kestäviä ja saastumista kestävä ja varmistaa vakaan pitkän aikavälin toiminnan.

2. Kompakti ja helppokäyttöinen

Optimoitu kompakti rakenne mahdollistaa joustavan asennuksen erilaisiin suurjännitekojeistoihin (kuten KYN28 ja HXGN-tyypit); selkeät tilailmaisimet ja työkaluttomat pääsyportit helpottavat kätevää käyttöä ja huoltoa; liikkuvat osat on valmistettu korroosionkestävistä materiaaleista ja ne on voideltu tarkasti, mikä varmistaa sujuvan toiminnan yli 2000 sykliä.

3. Laaja sovellettavuus ja standardien noudattaminen

Maadoituskytkin Jn15 on yhteensopiva 6,6–12 kV järjestelmien kanssa ja voidaan sovittaa kaikkiin yleisiin suurjännitteisiin kytkinlaitteet. Se on täysin GB1985-89- ja IEC129-standardien mukainen, joten se sopii erilaisiin projekteihin sekä kotimaassa ja kansainvälisesti. Se toimii luotettavasti sisätiloissa -10 ℃:n lämpötiloissa +40 ℃, korkeus ≤1000m, kosteus 95%, ja saastetasot luokka II.

4. Tehtaan laadunvarmistus

Maadoituskytkin Jn15 valmistetaan Usunen edistyneessä tehtaassa käyttämällä automatisoituja tuotantolinjoja ja tiukkaa laadun testaus. Jokainen tuote käy läpi dynaamiset, staattiset ja eristystestit ennen tehtaalta lähtöä. A ammattimainen T&K-tiimi voi tarjota räätälöityjä kokoonpanoja tietyn jännitteen, virran tai asennuksen perusteella vaatimukset.

Tosimaailman sovellustapaus: Urban Commercial Complex Power Distribution Project

1. Hankkeen tausta

320 000 ㎡:n kaupallinen kompleksi Itä-Kiinassa vaatii turvallisen ja luotettavan 10 kV sähkönjakelujärjestelmän, mukaan lukien kahdeksan KYN28A-12-tyyppistä suurjännitekytkinhuonetta. Huoltoturvallisuuden takaamiseksi tarvitaan vakaat maadoituskytkimet ja järjestelmän suojaus.

2. Ratkaisu ja toteutus

Urakoitsija valitsi Usune Grounding Switch Jn15 (yhteensä 64 yksikköä), joka sovitti kaikki saapuvat ja lähtevät linjat ja PT-kaapit. Asennus suoritettiin standardimenettelyjen mukaisesti, jolloin saavutettiin mekaaninen ja sähköinen lukittuu kojeiston kanssa. Käyttöönoton, käytön, lukituksen ja oikosulkujen kestävyystestauksen aikana kaikki täyttivät suunnittelun ja kansalliset standardit.

3. Projektin saavutukset

- Käyttöturvallisuus: Toiminut ilman vikoja yli 3 vuoden ajan, suorittaen 18 huoltosykliä ilman yhtään sähköturvallisuuden vaarat.
- Järjestelmän vakaus: Kesti onnistuneesti 3 oikosulkuvikaa ilman laitevaurioita, mikä lyhensi sähkökatkoksia toipumisaika.
- Tehokas huolto: Selkeät tilailmaisimet ja kätevä käyttö, mikä lyhentää huollon maadoitusaikaa noin 40 %.
- Asiakkaiden palaute: "Usune JN15-12 -kytkin on luotettava ja helppokäyttöinen, mikä on ratkaisevan tärkeää yleisen sähköturvallisuuden kannalta kompleksi. Se on ensisijainen valinta tulevissa projekteissa."

Tärkeimmät tekniset parametrit

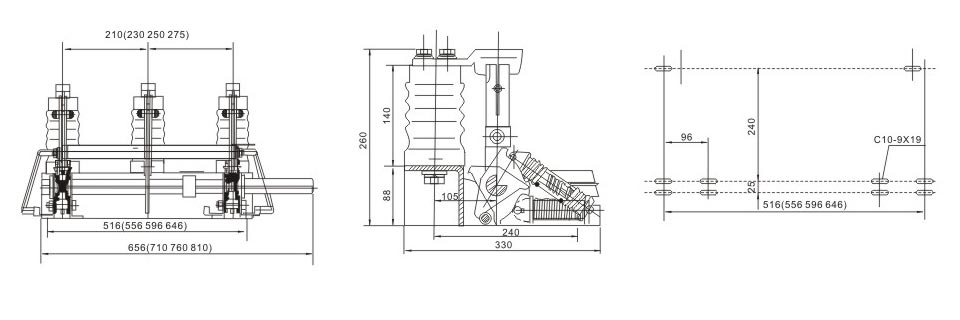

Ulkomitat

Projektin viite

Cas-avaruuden raketin laukaisuprojekti

Testiraportti

FAQ

Q1: Minkä tyyppisten kytkinlaitteiden kanssa Usune Grounding Switch Jn15 voi olla yhteensopiva?

V: Yhteensopiva kaikkien valtavirran sisätilojen suurjännitekojeistoilla, kuten KYN28A-12, HXGN-12, XGN2-12 jne., sopii 6,6kV/10kV/11kV/12kV järjestelmiin ja standardi 150mm/165mm/210mm/250mm vaiheväliin; erikoiskaapit voivat räätälöidä ottamalla yhteyttä Useneeseen.

Q2: Mitä huoltoa maadoituskytkin JN15 vaatii?

V: Suositeltu huoltosuunnitelma:
- 6 kuukauden välein: Silmämääräinen tarkastus, kulumisen, korroosion, löystyneiden liitosten ja lukitusolosuhteiden tarkastus.
- Vuosittain: Toimintatesti, avaamisen ja sulkemisen sujuvuuden ja lukituksen oikeellisuuden tarkastus.
- Joka 5. vuosi: Suorituskykytesti, joka varmistaa eristyksen ja oikosulkukestävyyden standardit.
- 2 vuoden välein: Voiteluhuolto, voiteluaineen levittäminen liikkuviin osiin käyttöiän pidentämiseksi.

Q3: Voidaanko JN15-12:ta käyttää yli 1000 metrin korkeuksissa tai syövyttävissä ympäristöissä?

V: Vakiomallit sopivat korkeuksiin ≤ 1000 m, luokan II saasteille ja syövyttämättömiin ympäristöihin. varten >1000 metrin korkeudessa tai syövyttävissä (kemialliset, merisuola) ympäristöissä, Usune tarjoaa parannettuja tuotteita, mukaan lukien vahvistettu eristys, korroosionestopinnoitteet ja korkeudesta riippuva alentuminen. Ota yhteyttä tekniseen tiimiimme räätälöityjä ratkaisuja varten.

Johtopäätös

Usune JN15-12 -sarjan sisäkäyttöisissä korkeajännitteisissä maadoituskytkimissä yhdistyvät turvallisuus, luotettavuus ja monipuolisuus, soveltuvat 6,6–12 kV sähköjärjestelmiin. Ne täyttävät maailmanlaajuiset standardit ja ne on todistettu todellisissa projekteissa ihanteellinen valinta maadoitussuojaukseen. Ammattimaisena kiinalaisena toimittajana Usune tarjoaa korkealaatuisia tuotteita ja kattava tekninen tuki erilaisille sähkönjakelun, teollisuuden ja kaupan projekteille.
