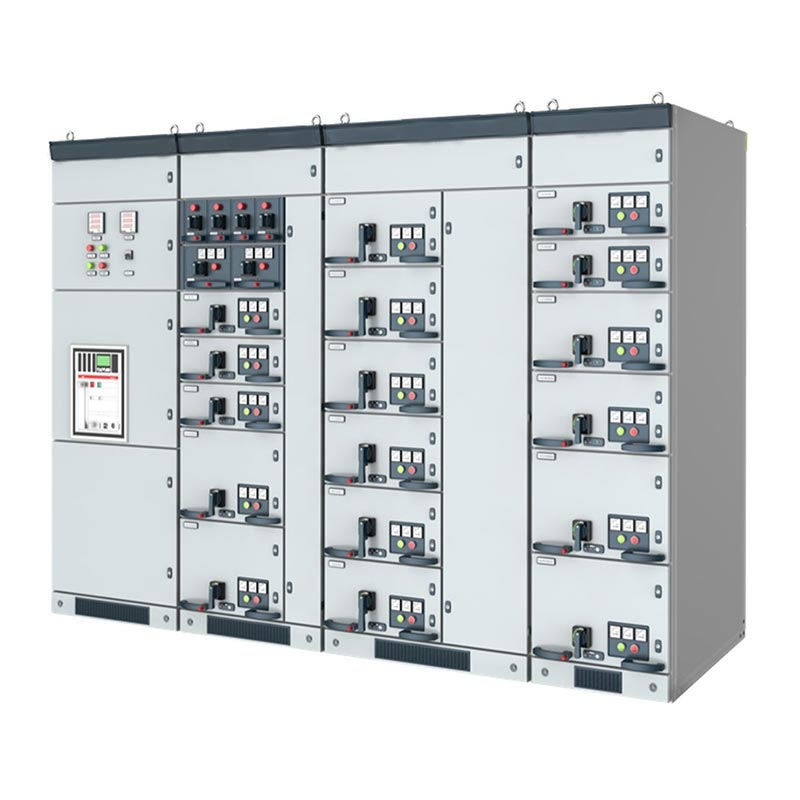

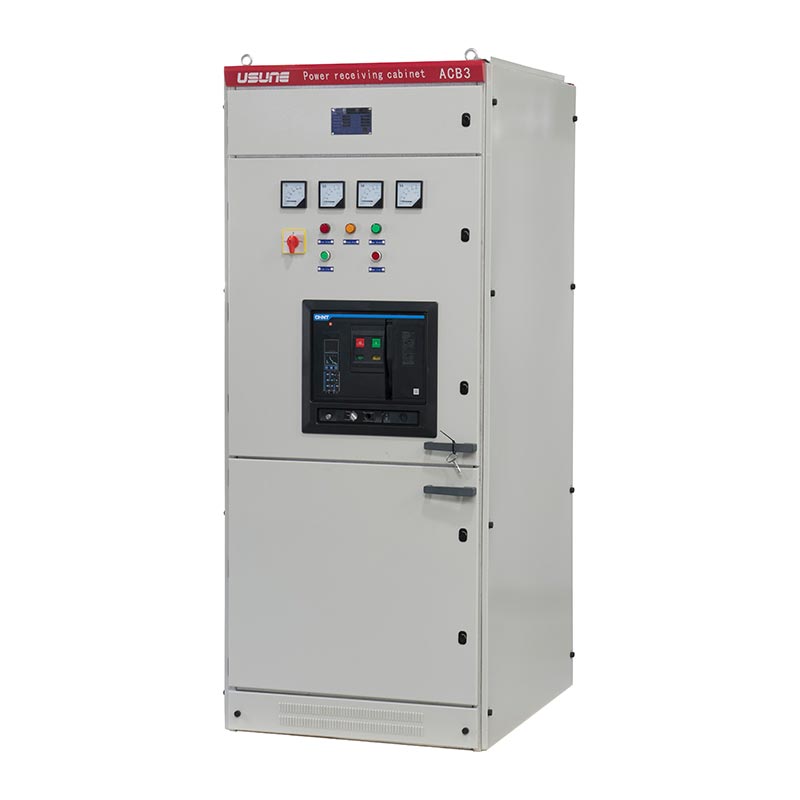

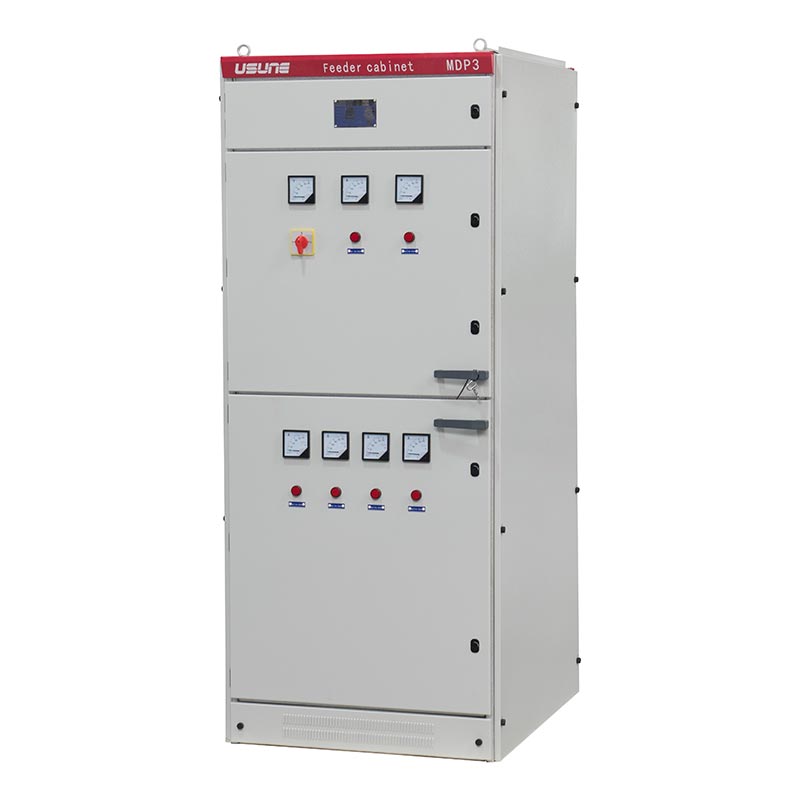

Usune GGD Low Voltage Switchgear on kiinteä kytkinlaite, jota käytetään ensisijaisesti virran vastaanottoon, jakeluun ja ohjaukseen pienjännitejärjestelmissä. Optimoitu sisäkäyttöön, se soveltuu voimalaitoksiin, sähköasemille, teollisuus- ja kaivosyrityksissä ja korkeissa rakennuksissa, ja se pystyy käsittelemään jopa 3150A kuormia.
- Nimellisjännite: 0,4 kV (380 V)
- Nimellistaajuus: 50 Hz
- Suojausluokitus: IP23
- Standardit: IEC 439, GB 7251, GB/T 14048.2
- Sertifikaatit: ISO 9001 -johtamisjärjestelmän sertifiointi
Pienjännitekojeisto
Keskijännitekojeisto
1. Kaapin runko: Valmistettu kylmävalssatusta teräslevystä, jonka paksuus on ≥2 mm, väri RAL7032 sähköharmaa,
joilla on korkea mekaaninen lujuus.
2. Suojauksen suorituskyky: IP23-suojausluokka, joka estää tehokkaasti kiinteiden vieraiden esineiden tunkeutumisen
vesiroiskeita.
3. Lukituslaite: GGD-pienjännitekojeistossa on mekaaninen ja sähköinen lukitus
mekanismi, joka estää tehokkaasti väärinkäytökset ja varmistaa käyttöturvallisuuden.
4. Ydinkomponentit: Varustettu korkealaatuisilla katkaisimilla, häiriönestoisilla LED-ilmaisimilla ja tarkkuudella
osoitintyyppiset instrumentit.
1. Suuri katkaisukapasiteetti: Katkaisukapasiteetti jopa 50 kA, mikä varmistaa viallisen laitteen vakaan toiminnan
ehdot.
2. Erinomainen vakaus: Erinomainen dynaaminen ja lämpöstabiilisuus, sopii raskaaseen teollisuuteen
sovelluksia.
3. Joustava kokoonpano: Modulaarinen rakenne mahdollistaa mukautetun konfiguroinnin tehon, valaistuksen ja moottorin perusteella
valvontavaatimukset.
4. Kätevä huolto: Komponentit on sijoitettu loogisesti, merkitty selkeästi ja kaapin ovet ovat kestäviä,
helpottaa päivittäistä tarkastusta ja huoltoa.
5. Vahva sopeutuvuus ympäristöön: Käyttölämpötila-alue on -10 ℃ - +40 ℃, sopii ympäristöihin, joissa
korkeus ≤1000m.
| Parametrin nimi | Erityiset parametrit |
| Malli | GGD-sarja |
| Nimellisjännite | 0,4 kV (380 V) |
| Nimellisvirta | Max 3150A |
| Taajuus | 50 Hz |
| Suojaustaso | IP23 |
| Materiaali | Kylmävalssattu teräs (≥2mm) |
| Väri | RAL7032 (sähköharmaa) |
| Sovellettavat standardit | IEC 439, GB 7251, GB/T 14048.2 |
| Korkeus | ≤1000m |
| Lämpötila-alue | -10 ℃ ~ +40 ℃ |
| Kosteus | Päivittäinen keskiarvo ≤95 % |
| Saastetaso | Taso 3 |
| Seisminen intensiteetti | ≤ magnitudi 8 |
| Tuote | Yksikkö | Parametri | |
| Nimellisjännite | kV | 24 | |
| Nimellistaajuus | Hz | 50 | |
| Katkaisijan nimellisvirta | A | 630, 1250, 1600, 2000, 2500, 3150, 4000 | |
| Kytkinkaapin nimellisvirta | A | 630, 1250, 1600, 2000, 2500, 3150, 4000 | |
| Nimellisdynaaminen virta (4s) | kA | 16, 20, 25, 31,5, 40, 50 | |
| Nimellinen tasavirta (huippu) | kA | 40, 50, 63, 80, 100, 125 | |
| Nimellinen oikosulkuvirta | kA | 16, 20, 25, 31,5, 40, 50 | |
| Nimellinen oikosulkuvirta | kA | 40, 50, 63, 80, 100, 125 | |
| 1 min tehotaajuuden kestojännite | Napa-napa, napa-maa | kV | 65 |
| Eristysetäisyyden yli | kV | 79 | |
| Salamaimpulssin kestojännite (huippu) | Napa-napa, napa-maa | kV | 125 |
| Eristysetäisyyden yli | kV | 145 | |
| Suojaustaso | IP4X kotelolle, IP2X eristyshuoneelle ja katkaisijahuoneelle auki | ||
| Huomautus: CT:n oikosulkukapasiteetti tulee harkita erikseen. | |||
1. Projektin nimi: Sähkönjakelujärjestelmän päivitys hiilikaivokselle
2. Asiakas: Suuri hiilikaivosryhmä Shanxissa, Kiinassa
3. Hankkeen haasteet: Ankara maanalainen ympäristö, jossa on korkea pöly- ja tärinätaso, joka vaatii vakaan ja luotettava virtalähde kuljettimille, pumpuille ja ilmanvaihtolaitteille.
4. Ratkaisu: 18 Usune GGD -pienjännitekojeiston käyttöönotto pääsähkönjakelua ja vyöhykejakoa varten jakelu.
5. Projektin tulokset:
- Luotettavuus: Vakaa toiminta 24 peräkkäisen kuukauden ajan ilman odottamattomia seisokkeja.
- Turvallisuus: IP23-suojausluokka ja vahvat lukituslaitteet poistavat täysin sähköturvallisuusonnettomuudet.
- Tehokkuuden parantaminen: Vakaa virtalähde vähentää laitteiden vikaantuneisuutta 65 %.
- Kunnossapidon optimointi: Helppopääsyisten komponenttien suunnittelu vähentää huoltoaikaa 50%.

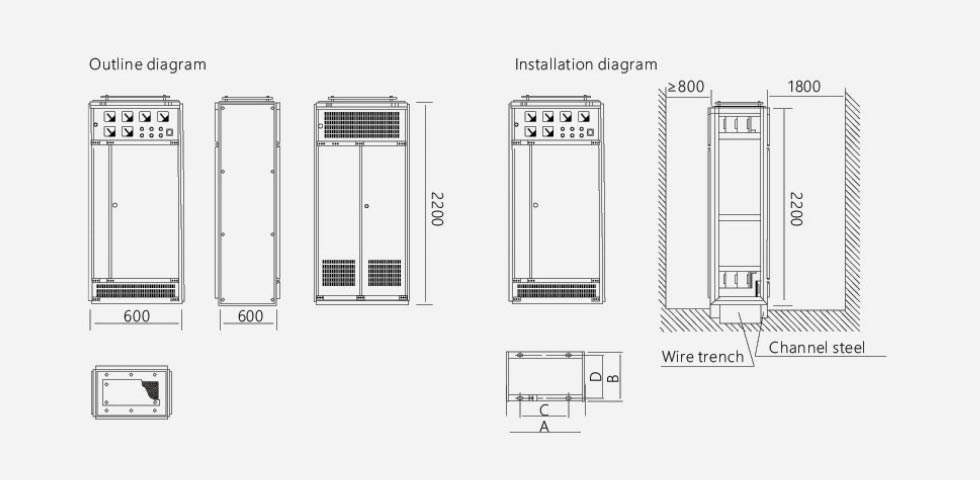

| Tuotekoodi | A | B | C | D |
| GGD06 | 600 | 600 | 450 | 556 |
| GGD06A | 600 | 800 | 450 | 756 |
| GGD08 | 800 | 600 | 650 | 556 |
| GGD08A | 800 | 800 | 650 | 756 |
| GGD10A | 1000 | 600 | 850 | 556 |
| GGD10A | 1000 | 800 | 850 | 756 |
| GGD12 | 1200 | 800 | 1050 | 756 |
V: Vakiorakenne sopii korkeuksiin ≤1000m. Versiot, jotka soveltuvat jopa 2000 metrin korkeuteen, voivat olla räätälöity valmistajan vahvistuksen mukaan.
V: Tämä tuote on suunniteltu sisäkäyttöön (sopii tason 3 saasteympäristöihin). Ulkokäyttöön tai korkealle syövyttävissä sovelluksissa, ota yhteyttä Usuneen räätälöityjä pinnoitteita tai päivitettyjä suojausluokituksia varten.
V: Tuote on standardien IEC 439, GB 7251, GB/T 14048.2 ja ISO-hallintajärjestelmästandardien mukainen. Siinä tapauksessa ristiriitaisia standardeja, korkeampi standardi asetetaan etusijalle.
Yhteenvetona voidaan todeta, että Usune GGD pienjännitekytkinlaite on tehokas, erittäin luotettava virranjakelu ratkaisu. Johtavana valmistajana ja toimittajana Kiinassa Usune integroi edistyneitä suunnittelukonsepteja tiukasti laadunvalvonta ja laaja kokemus alalta hyödyntäen nykyaikaisia tuotantolaitoksiaan turvallisten, tehokkaita ja kestäviä sähkönjakelutuotteita ja -palveluita eri skenaarioihin maailmanlaajuisesti, mukaan lukien sähkö tehtaita, teollisuuslaitoksia ja kaupallisia rakennuksia.
