Matalajännite kiinteä tyyppinen kytkinkaappi

Usune GGD matalajännite kiinteän tyyppinen kytkinkaappi on suunniteltu erityisesti AC 50Hz virranjakelujärjestelmiin nimelliskäyttöjännitteellä 380V ja nimelliskäyttövirralla jopa 3150A. Se toimii ydinohjauskeskuksena teho-, valaistus- ja jakelulaitteisiin, jotka toteuttavat vakaasti ja tehokkaasti sähkönjakelutoiminnot.

Tämä tuote on kehitetty vastaamaan energia-alojen, tehokäyttäjien ja suunnitteluyksiköiden tarpeita, ja siinä on edistynyt teknologiaa ja on ihanteellinen päivitys perinteisistä pienjännitekojeistoista. Johtavan kiinalaisen ydintuotteena valmistaja, se yhdistää luotettavan suorituskyvyn, turvallisen toiminnan ja kätevän huollon, joten se on ensisijainen valinta maailmanlaajuisille käyttäjille, jotka etsivät luotettavaa pienjännitteisen sähkönjakelun toimittajaa. Tuotannon hyödyntäminen kehittyneiden kiinalaisten tehtaiden ominaisuudet, sen laatu on taattu.

Pienjännitekojeisto

Keskijännitekojeisto

Tekniset ydinparametrit

1. Nimellistaajuus: 50 Hz
2. Nimelliskäyttöjännite: 380 V AC
3. Nimelliskäyttövirta: Jopa 3150A
4. Sovellettavat standardit: IEC439, GB 7251, IEC60056 jne.
5. Suojausluokitus: IP30–IP54 (muokattava)
6. Katkaisukyky: Korkea, erinomainen dynaaminen ja lämpöstabiilisuus

Vaatimustenmukaisuus ja laadunvarmistus

1. Kansainväliset standardit

Pienjännitteinen kiinteä tyyppinen kytkinkaappi on täysin kansainvälisten sähköstandardien mukainen, mikä varmistaa maailmanlaajuista sovellettavuutta ja luotettavuutta. Näitä standardeja ovat: IEC60056 (korkeajännite AC Circuit Breakers), IEC60099 (AC Gapless Metal Oxide Surgesters), IEC60129 (vaihtovirtakytkimet ja maadoituskytkimet), IEC60185 (virtamuuntajat), IEC60186 (jännitemuuntajat) ja IEC60298 (1kV–50kV AC metallikoteloitu kytkinlaite).

2. Kansalliset ja teollisuusstandardit

Kojeisto täyttää tiukat Kiinan kansalliset ja alan standardit, mukaan lukien: GB/T7251.12-2013 (Matalajännite kytkin- ja ohjauslaitekokoonpanot), GB1207 (jännitemuuntajat), GB1208 (virtamuuntajat), GB50150-2006 "Sähköasennuksen sähkölaitteiden hyväksyntätestauksen standardi" ja DL/T 5004-2004 "Tekniset Sähkötekniikan tasavirtajärjestelmien suunnittelun eritelmä".

3. Tiukka testaus ja tarkastus

- Silmämääräinen tarkastus: Kaapin tyylille tehdään kattava silmämääräinen ja mitoittava tarkastus, mitat, rakennesuunnittelu sekä valinta, layout, johdotus, asennusprosessi ja pintapinnoitus sisäisistä komponenteista teknisten vaatimusten noudattamisen varmistamiseksi, ja kirjaa pidetään.

- Tehdastestaus: Jokainen kojeisto käy läpi tehdastestauksen ja -tarkastuksen voimassa olevien kansallisten ja alan standardit ennen tehtaalta lähtöä, ja aidot testitiedot toimitetaan sen varmistamiseksi, että tuote täyttää standardit ennen toimitusta.

Käyttöympäristövaatimukset

1. Ympäristön lämpötila: -5 ℃ - +40 ℃, 24 tunnin keskilämpötila ≤ +35 ℃
2. Korkeus: ≤ 2000m (sisäasennus)
3. Suhteellinen kosteus: ≤ 50 % +40 ℃, voidaan rentoutua alhaisissa lämpötiloissa (esim. ≤ 90 % +20 ℃). lämpötilan muutoksista johtuva kondensaatio.
4. Asennuskulma: Kulma pystytasolla ≤ 5°
5. Ympäristövaatimukset: Vapaa voimakkaasta tärinästä, iskusta ja syövyttävistä aineista; erityisvaatimukset voidaan neuvotella valmistajan kanssa.

Suorituskyvyn perusedut

1. Suuri jarrutuskyky ja vahva vakaus

Vankka rakenne, joka kestää suuria oikosulkuvirtoja ja vakaa toiminta äärimmäisissä olosuhteissa sähköolosuhteet.

2. Joustava kokoonpano

Modulaariset sähköratkaisut tukevat erilaisia yhdistelmiä, saatavana on useita sarjoja, joita voidaan mukauttaa erilaisiin sovellusskenaariot.

3. Käytännöllinen ja kestävä

Uusi rakenne, korkea suojaustaso, pölytiivis, kosteudenkestävä ja iskunkestävä, pidentää käyttöikää.

4. Turvallinen ja helppo huoltaa

Selkeä asettelu, helposti saatavilla olevat komponentit, kätevä käyttö, käyttökatkoksen vähentäminen ja huoltoa helpottava. 5. Laaja sovellettavuus: Soveltuu laajasti voimalaitoksiin, sähköasemiin, tehtaisiin, liikerakennuksiin ja infrastruktuurihankkeita.

Tosimaailman sovellustapaukset

Tapaus 1: Sähkönjakeluprojekti suurelle hiilikaivokselle

1. Hankkeen tausta: Suuri hiilikaivoskonserni tarvitsi luotettavan pienjännitesähkönjakelujärjestelmän maanalaiset kaivoslaitteet ja maanpäälliset tilat, jotka kohtaavat ankaria ympäristöjä, kuten pölyä, kosteutta ja tärinää.
2. Ratkaisu: Usunen toimittamat 36 GGD-sarjan matalajännitteistä kiinteän tyyppistä kytkinkaappia, räätälöity IP54 suoja- ja tärinää kestävä asennus.
3. Sovellustulokset: Vakaa toiminta yli 5 vuoden ajan ilman suuria sähkövikoja; huoltotiheys pienempi 30 % verrattuna vanhempiin laitteisiin; ei sähköturvallisuusonnettomuuksia, mikä parantaa kaivostehokkuutta.

Tapaus 2: kaupunkien sähköaseman päivitysprojekti

1. Hankkeen tausta: Kunnallinen sähköasema, jota tarvitaan ikääntyvän sähkönjakelujärjestelmän päivittämiseen, vaatii tehonsyöttökapasiteetin ja -varmuuden lisääminen asukkaiden ja yritysten sähkötarpeiden tyydyttämiseksi.
2. Ratkaisu: Käytettiin Usune GGD -kytkinlaitetta, jonka nimellisvirta oli 3150 A ja joka integroi älykkään valvonnan ja suojaustoiminnot.
3. Sovellusvaikutukset: Sähkönjakelukapasiteetti kasvoi 40 %, mikä vastaa huipputehotarvetta; vian vasteaika vähennetty 60 %, mikä lyhentää sähkökatkon kestoa; State Grid -standardien mukainen, saavuttaen erinomaisen hyväksyminen.

Tekniset tiedot

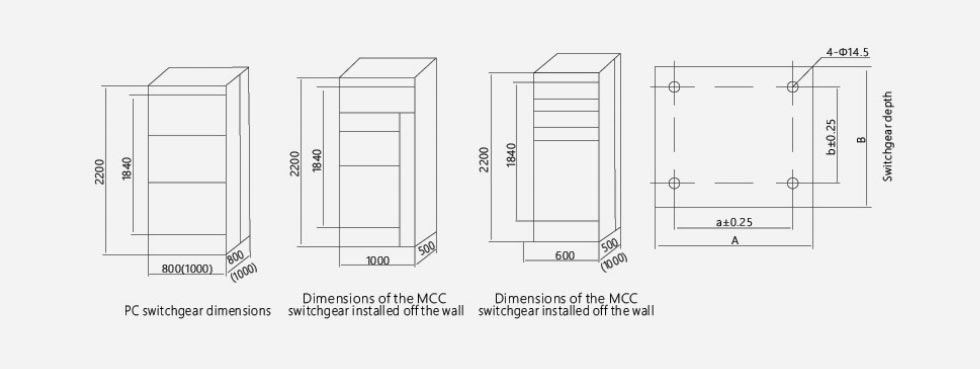

Tuotteen ulkomitta

Projektin viite

Cas-avaruuden raketin laukaisuprojekti

Testiraportti

FAQ

Kysymys 1: Mikä on Usune GGD:n matalajännitteisen kiinteän tyyppisen kytkinkaapin suojausluokka ja miten se on mukautettu eri ympäristöihin?

V: Vakiosuojausluokka on IP30, muokattavissa IP54 asti. Korkeammat suojausluokat (esim. IP54) ovat pölyä ja kosteutta kestävä, sopii kaivoksiin, tehtaisiin ja kosteisiin ympäristöihin; syövyttäviin ympäristöihin, korroosionestopinnoitteita ja erikoismateriaaleja on saatavilla räätälöityihin tarpeisiin.

Q2: Mikä on tuotteen käyttöikä ja mitä rutiinihuoltoa tarvitaan?

V: Normaali käyttöikä on 15-20 vuotta. Rutiinihuolto sisältää: neljännesvuosittaisen pölypuhdistuksen, kiinnikkeiden tarkastuksen ja komponenttien toimintatila; vuotuinen kattava eristysvastustestaus ja suojaustoiminto kalibrointi. Oikea huolto voi pidentää käyttöikää ja varmistaa vakaan toiminnan.

Q3: Voiko Usune tarjota räätälöityjä ratkaisuja erikoisjännitteille/virralle tai rakenteille?

V: Kyllä. Ammattimaisena valmistajana tarjoamme täydelliset räätälöintipalvelut: nimellisjännitteen säätö (220V/400V) ja virta (3150A asti), mittojen, komponenttien sijoittelun ja toimintojen muuttaminen; insinööritiimimme toimii tiiviisti yhdessä suunnitellakseen räätälöityjä ratkaisuja, jotka ovat IEC/GB-standardien mukaisia.
