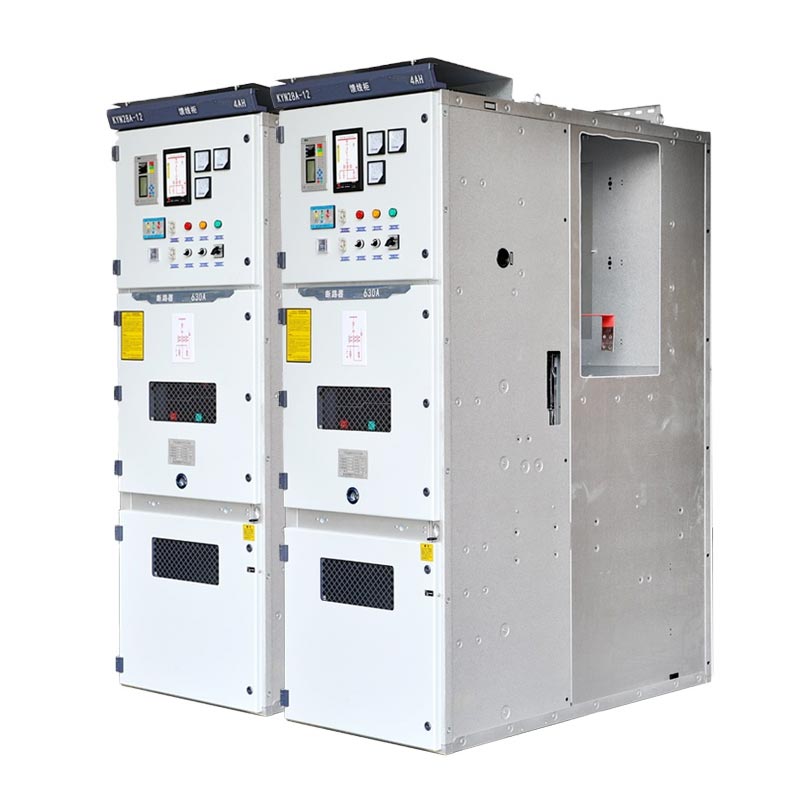

Kyn28 kytkinlaite 11kV

Usune Kyn28 Switchgear 11kV soveltuu 3,6kV–12kV, 50Hz kolmivaiheisiin vaihtovirtajärjestelmiin mahdollistaen tehon vastaanoton, jakelu, ohjaus, suojaus ja valvonta. Se tukee yhden kiskon, yhden kiskon osiointia ja kaksinkertaista kiskoliitäntämenetelmiä, mikä tekee siitä keskeisen sähkönjakelulaitteen sähköjärjestelmissä. Ydintuotteena a ammattimainen kiinalainen sähkölaitteiden toimittaja, siitä on tullut maailmanlaajuisesti luotettava keskijännitevoimanjakelu ratkaisu tehdasvalmistuskykynsä ja vakaan laadun ansiosta.

Pienjännitekojeisto

Keskijännitekojeisto

Ydinstandardien noudattaminen

Usune Kyn28 Switchgear 11kV noudattaa tiukasti kansainvälisiä ja kotimaisia standardeja tuotteen varmistamiseksi luotettavuus, turvallisuus ja yhteentoimivuus:

1. IEC 60298 / IEC 62271-200: AC metallikoteloitu kytkinlaite, jonka nimellisjännitteet ovat 1kV - 52kV
2. GB 3906-2006: 3–35 kV AC metallikoteloidut kytkinlaitteet ja ohjauskaapit
3. DL/T 404-2007: Sisätilojen AC-suurjännitekojeiston tekniset tiedot
4. GB/T 11022: Yleiset vaatimukset suurjännitekojeistoille

Rakenteelliset ja suunnitteluominaisuudet

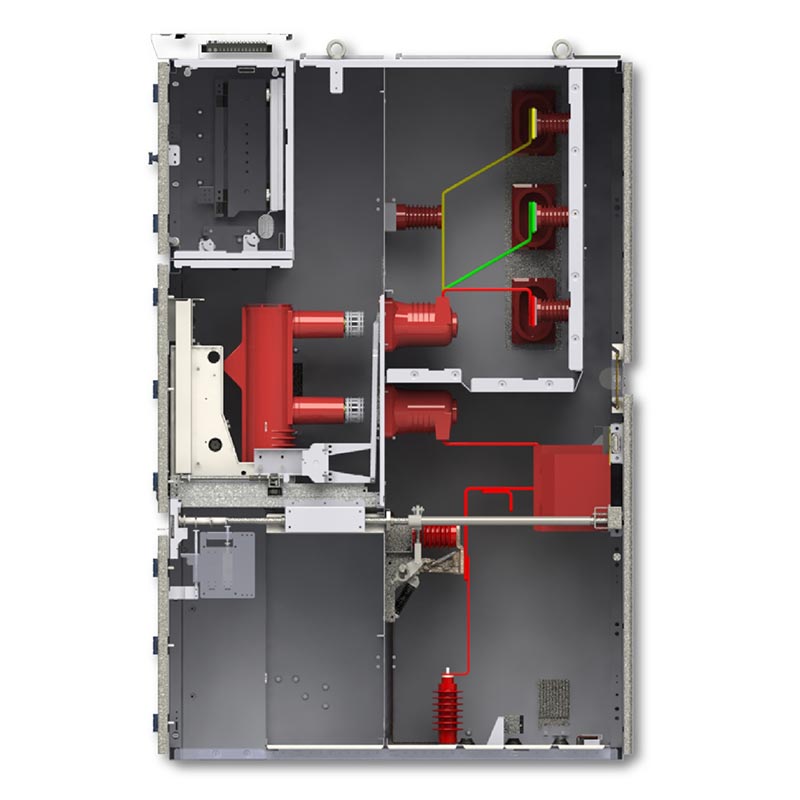

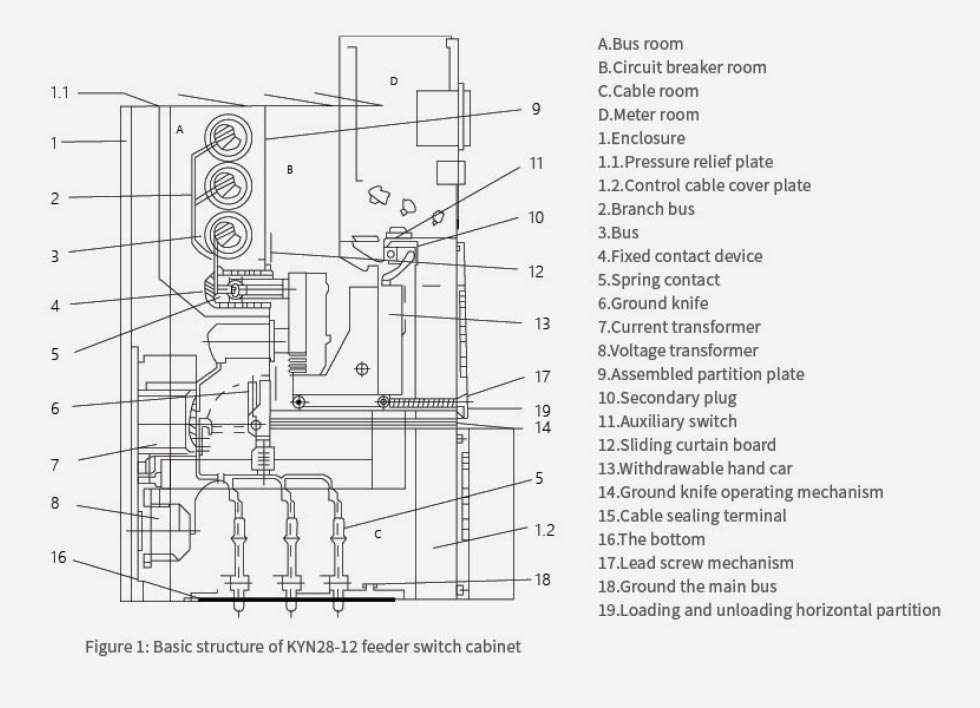

Kyn28 Switchgear 11kV -kotelossa on modulaarinen pultattu rakenne, joka on valmistettu korkealaatuisesta galvanoidusta/kylmävalssatusta materiaalista teräslevy, joka on jaettu viiteen itsenäiseen maadoitusosastoon metalliseinillä, mikä estää tehokkaasti vikoja leviäminen.

1. Katkaisijaosasto: Varustettu irrotettavalla tyhjiökatkaisijavaunulla, jossa on mekaaninen katkaisija lukittuva
2. Virtakiskoosasto: Asenna päävirtakiskot ja haarakiskot itsenäisesti eristettynä.
3. Kaapelilokero: Käytetään kaapeliliitäntöihin, jotka sisältävät muuntajia, maadoituskytkimiä, ylijännitesuojaimia jne.
4. Ohjauslaiteosasto: Asenna releet, instrumentit, suojalaitteet ja toisiopiirit.
5. Paineenpoistokanava: Varustettu yläosassa paineenalennuslaitteella, joka mahdollistaa kaaren paineen turvallisen vapauttamisen vian sattuessa.

Keskeiset edut

1. Irrotettava käsikärryrakenne: Katkaisija ja PT-käsikärryt ovat vaihdettavissa, mikä mahdollistaa nopean huollon ja vaihto ilman koko virtakiskoosan jännitteetöntä.
2. Kattava viiden suojauksen lukitus: Estää vahingossa katkaisijan avautumisen/sulkemisen, estää käsikärryn työntäminen/vetäminen kuormitettuna, estää maadoituskytkimen sulkemisen jännitteen ollessa päällä, estää jännitteen kytkemisen kun maadoituskytkin on kiinni, ja estää vahingossa pääsyn jännitteisiin osastoihin.
3. Kompakti rakenne: Eteenpäin suuntautuva käyttö ja huolto, mikä säästää asennustilaa.
4. Hyvä sopeutumiskyky ympäristöön: Sisäänrakennettu lauhdelämmitin, sopii kosteisiin ympäristöihin.

Pääsovellustyypit:

1. Saapuvan linjan kaappi (vastaanottava virta)
2. Lähtevän linjan kaappi (jakaa virran syöttölaitteille/moottoreille)
3. Jännitemuuntaja ja jännitteenmittauskaappi
4. Mittakaappi (energiamittarilla)
5. Virtakiskokaappi
6. Eristyskaappi

Ympäristöolosuhteet

- Ympäristön lämpötila: -15℃ ~ +40℃
- Päivittäinen keskimääräinen suhteellinen kosteus ≤95%, kuukauden keskiarvo ≤90%
- Ei räjähtäviä, syövyttäviä kaasuja tai johtavaa pölyä, ei voimakasta tärinää
- Vain sisäasennus

Tärkeimmät tekniset parametrit

Todellinen hakemustapaus

Kaupunkikaupallinen monimutkainen sähkönjakeluprojekti. 50-kerroksinen kaupallinen kompleksi (toimisto + liike + viihde) Itä-Kiinassa käyttää 18 Usune Kyn28 Switchgear 11 kV yksikköä, mukaan lukien tulojohdot, lähtevät johdot, PT, mittaus, lohkokaapit ja eristyskaapit, joissa on redundantti virtalähde kaksoiskiistojen kautta.

Kahden vuoden käytön jälkeen se saavutti 99,98 %:n virransyötön luotettavuuden ilman odottamattomia sähkökatkoksia. The kytkinlaitteet voidaan vaihtaa nopeasti, mikä vähentää merkittävästi huoltoaikaa. Kompakti kaappi säästää tilaa jakeluhuone, ja kondenssivesilämmitin takaa vakaan toiminnan kosteissa ympäristöissä.

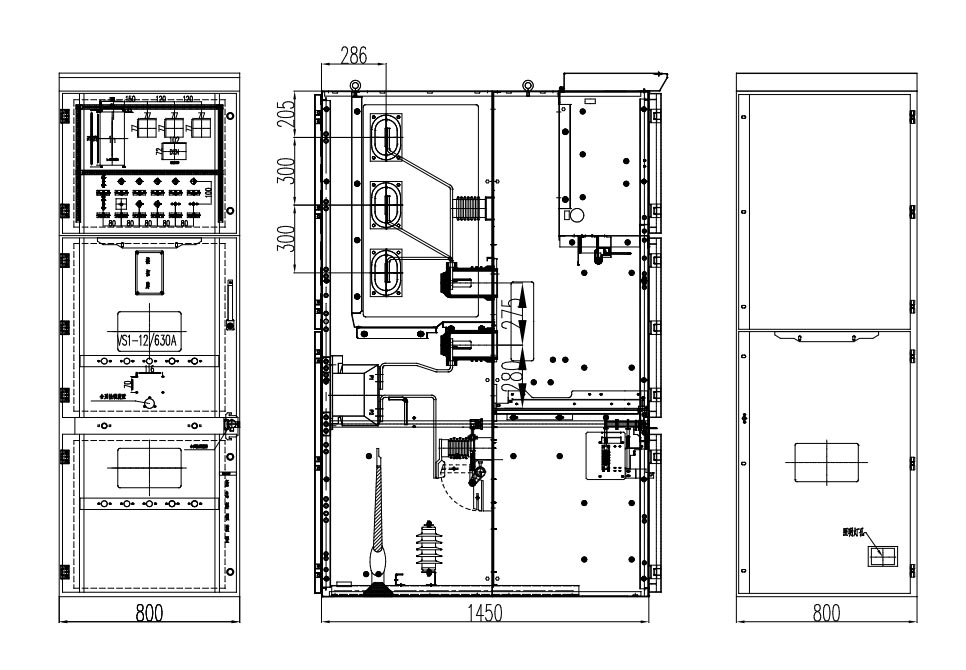

Tuotteen ulkomitta

Projektin viite

Cas-avaruuden raketin laukaisuprojekti

Testiraportti

UKK

Q1: Mitkä ovat tärkeimmät erot Usune KYN28 11kV:n ja perinteisten kiinteiden kytkinlaitteiden välillä?

V: Ydinero on vedettävä kojeistorakenne. Katkaisijat voidaan irrottaa itsenäisesti ja vaihdetaan, mikä eliminoi täydellisen sähkökatkon tarpeen huollon aikana. Tämä lisää turvallisuutta ja Huoltotehokkuus ja itsenäinen osasto rajoittaa tehokkaasti vikaaluetta.

Q2: Voidaanko Kyn28 Switchgear 11kV käyttää korkealla tai erityisen kosteissa ympäristöissä?

V: Kyllä. Ammattimaisena valmistajana Usune tarjoaa korkean korkeuden vähentävän suunnittelun, parannetun eristyksen ja korroosiosuoja ja sisäänrakennettu lämmitin luotettavan toiminnan varmistamiseksi kosteissa ympäristöissä.

Q3: Entä tuotteen takuu ja huoltopalvelu?

V: Koko koneella on 12 kuukauden takuu, globaali tekninen tiimi, joka vastaa 24 tuntia vuorokaudessa, ja nopeasti paikan päällä saatavilla oleva palvelu ydinalueilla. Tarjoamme myös pitkäaikaisen huolto- ja teknisen koulutuksen.
