24kv keskijännite Lv ja Mv kytkinlaitteet

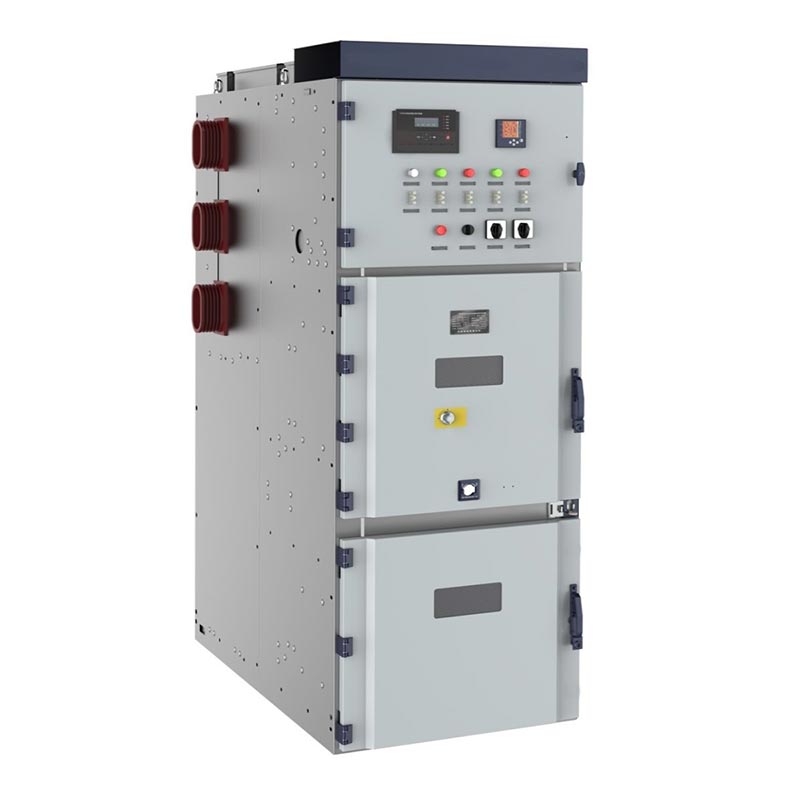

Usune 24kV keskijännite Lv ja Mv kytkinlaite, KYN28-24 (Z)(GZS1), kuuluu panssaroituun irrotettavaan AC:hen metallikoteloitujen kytkinlaitteiden luokka. Se soveltuu kolmivaiheisiin AC 50 Hz -sähköjärjestelmiin ja sitä käytetään pääasiassa tehoa vastaanotto, jakelu, piirien ohjaus, suojaus ja valvonta.

24 kV keskijännite Lv ja Mv kytkinlaitteita käytetään laajalti voimalaitoksissa, sähköasemissa, teollisuudessa ja kaivostoiminnassa yritykset ja korkeat rakennukset sähkön vastaanottoa, jakelua, valvontaa ja suojaa varten. Usenen ydin tuotantokanta sijaitsee Kiinassa, joten se on luotettava ammattimainen valmistaja, joka tarjoaa korkeaa laatua keskijännitteiset sähkönjakeluratkaisut käyttäjille ympäri maailmaa.

Pienjännitekojeisto

Keskijännitekojeisto

Tärkeimmät tekniset parametrit

Tuotteemme noudattavat tarkasti seuraavia standardeja

1. GB3906-2006 "3,6-40,5 kV AC metallikoteloidut kytkin- ja ohjauslaitteet"
2. GB/T11022 "Korkeajännitekytkinlaitteiden ja ohjauslaitteiden yleiset tekniset ehdot"
3. IEC62271-200 "AC metallikoteloitu kytkinlaite, jonka nimellisjännite on yli 1 kV ja alle 52 kV"
4. DL/T404 "Sisätilojen AC-suurjännitekojeiston tilaamisen tekniset ehdot"

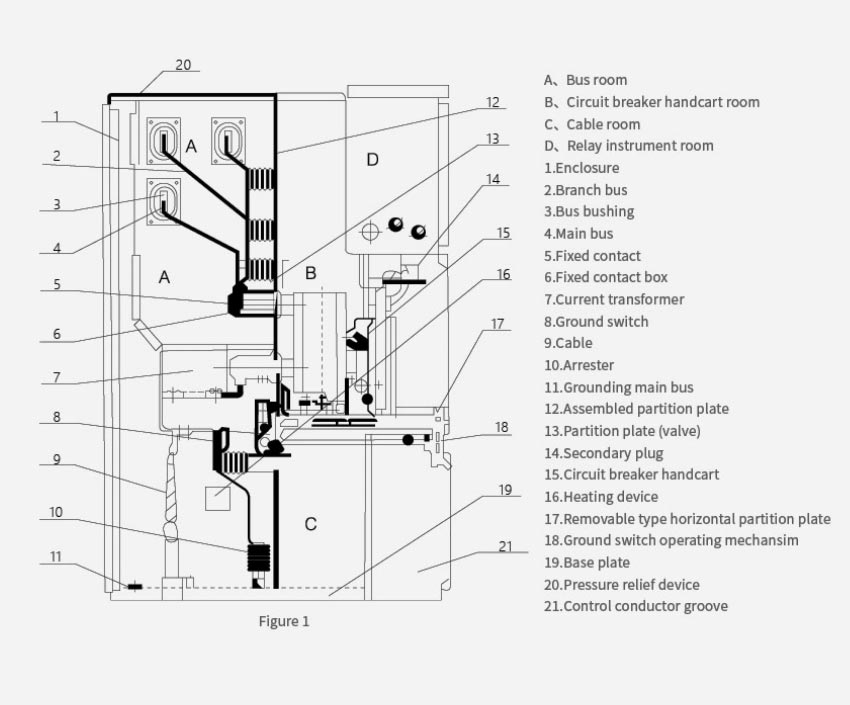

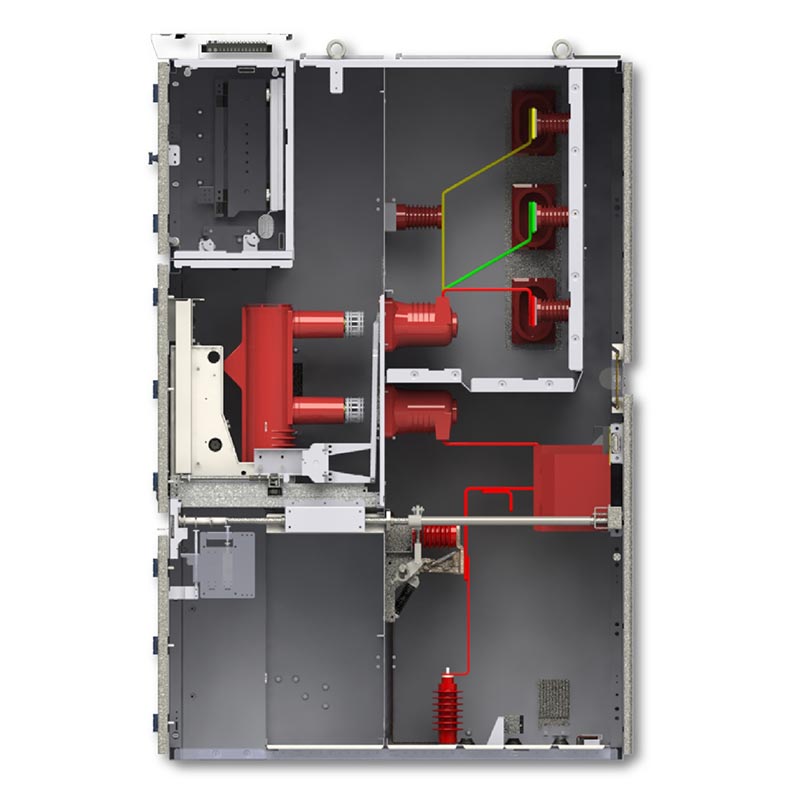

Kaapin rakenne

24 kV:n keskijännitteisessä matala- ja keskijännitekojeistossa on täysmetallinen osioitu rakenne, jossa jokainen toiminta-alue on eristetty itsenäisesti, mikä estää tehokkaasti vikakaarien leviämisen.

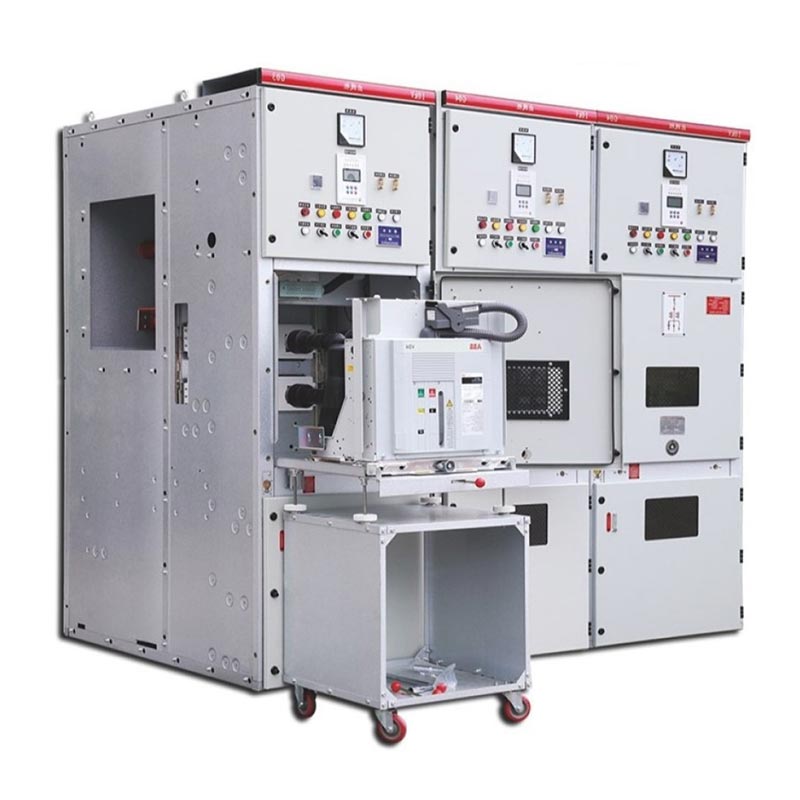

1. Katkaisijaosasto: Varustettu irrotettavalla tyhjiökatkaisijakärryllä.
2. Virtakiskoosasto: Sisältää päävirtakiskot, haarakiskot ja virtakiskoeristeet.
3. Kaapeliosasto: Asenna virtamuuntajat, jännitemuuntajat, maadoituskytkimet ja kaapeliliittimet.
4. Ohjauslaiteosasto: Varustettu releillä, suojalaitteilla, instrumenteilla, toisiojohdoilla ja ohjata paneelit.
5. Paineenpoistokanava: Kaapin yläosassa on kaarenpoistolaite vikaturvallisuuden parantamiseksi.

Ydinominaisuudet

1. Täysmetalliset erilliset osastot estämään vikakaarien leviäminen ja keskinäiset häiriöt.

2. Kattava mekaaninen viiden varteenotettava lukitus:
- Estää katkaisijavaunun työntämisen tai vetämisen kuormitettuna.
- Estää katkaisijan sulkeutumisen, kun maadoituskytkin on kiinni.
- Estää maadoituskytkimen tahattoman sulkeutumisen jännitteen ollessa päällä.
- Estää vahingossa pääsyn jännitteisiin osastoihin.
- Estää erotuskytkimen väärinkäytön.

3. Keskelle asennettu irrotettava vaunu edessä käyttöä ja huoltoa varten, mikä helpottaa korjauksia.

4. Korkea eristystaso, kompakti rakenne ja vahva vikasietokyky.

5. Kotimaisten ja kansainvälisten standardien mukainen, mukautettavissa erilaisiin sähkönjakelujärjestelmiin

Käytännön sovellustapaukset

Tapaus 1: Kunnallinen sähköasema Itä-Kiinassa

1. Hankkeen tausta

110 kV:n kunnallinen sähköasema piti päivittää sekundäärisähkönjakeluverkkoaan vastaamaan kasvavaa kaupunkia tehon kysyntää ja parantaa virransyötön luotettavuutta.

2. Ratkaisu

24kV sähkönjakelujärjestelmään otettiin käyttöön 36 Usune 24kV keskijännite Lv ja Mv kytkinlaitetta.

3. Tulokset

- Kojeiston kompakti rakenne säästää 30 % sähköaseman lattiatilasta.
- Viisivarma asetinjärjestelmä toimi ilman onnettomuuksia kolmen käyttövuoden aikana.
- Luotettava tyhjiöpiirin katkaisutekniikka lyhensi käyttökatkoksia yli 80 %, mikä parantaa merkittävästi virransyötön laatu 200 000 asukkaalle.

Tapaus 2: Suuri petrokemian tehdas Keski-Aasiassa

1. Hankkeen tausta

Nykyaikainen petrokemian kompleksi vaati erittäin luotettavan keskijännitteisen sähkönjakelujärjestelmän varmistaakseen kriittisten tuotantolaitteiden jatkuva käyttö.

2. Ratkaisu

Mukana 58 Usune 24kV kytkinlaitetta, jotka on suunniteltu erityisesti vaativiin teollisuusympäristöihin ja joita on parannettu pölyn ja korroosionkestävyys.

3. Tulokset

- Kesti onnistuneesti ankarat paikan päällä olevat ympäristöt (korkea pöly, kemikaalihöyryt) osoittaen vakaata suorituskykyä.
- Nopea vikakatkaisukyky (≤ 60 ms) suojaa kalliita kompressoreja ja reaktoreita vaurioilta oikosulun aikana piirit.
- Eteen asennettu huoltorakenne vähentää huoltoseisokkeja 50 % ja varmistaa tuotannon jatkuvuuden.

Tuotteen ulkomitta

Projektin viite

Cas-avaruuden raketin laukaisuprojekti

Testiraportti

UKK

Kysymys 1: Mikä on tämän 24 kV keskijännitekojeiston jännitealue?

A1: Tuote sopii 3,6～12kV, 24kV kolmivaiheisiin AC 50/60Hz tehojärjestelmiin, ja se täyttää useimpien tarpeet keskijännitteen sähkönjakeluskenaariot.

Q2: Tukeeko laite paikan päällä tapahtuvaa huoltoa ja korjausta?

A2: Kyllä. Tuotteessa on edestä ohjattava, edestä huollettava muotoilu; katkaisijavaunua voidaan siirtää nopea huolto ja vaihto vaikuttamatta muiden piirien toimintaan.

Q3: Ammattimaisena toimittajana, tarjoaako tehtaallasi räätälöityjä ratkaisuja?

A3: Kyllä. Usune voi mukauttaa nimellisvirran, oikosulkukatkaisuvirran, kaapin koon, suojauskokoonpanon, jne., projektivaatimusten mukaan mukautuakseen erilaisiin käyttöolosuhteisiin ja järjestelmävaatimuksiin.
